LinkyLoRa kontagailuaren integrazioa Trydanekin

LinkyLoRa sistema honek Linky elektrizitate-kontagailua Trydan kargatzeko puntuekin integratzeko aukera ematen du. LoRa komunikazio-modulu baten bidez (igorrle/hartzaile) elektrizitate kontsumoaren datuen transmisio automatikoa bermatzen du.

Table de matières
  1. Pauso batzuetan komunikazioa konfiguratzeko
  2. Maiz egiten diren galderak eta arazoen irtenbideak
  3. Segurtasun oharrak
  4. Behar duzu laguntza teknikoa?

Pauso batzuetan komunikazioa konfiguratzeko

Atal honetan, LinkyLoRa nola konfiguratu Trydan kargagailuarekin konexioa ezartzeko eta neurketa datuak horretara transmititzeko azalduko dizugu.

Kontagailuaren identifikazioa

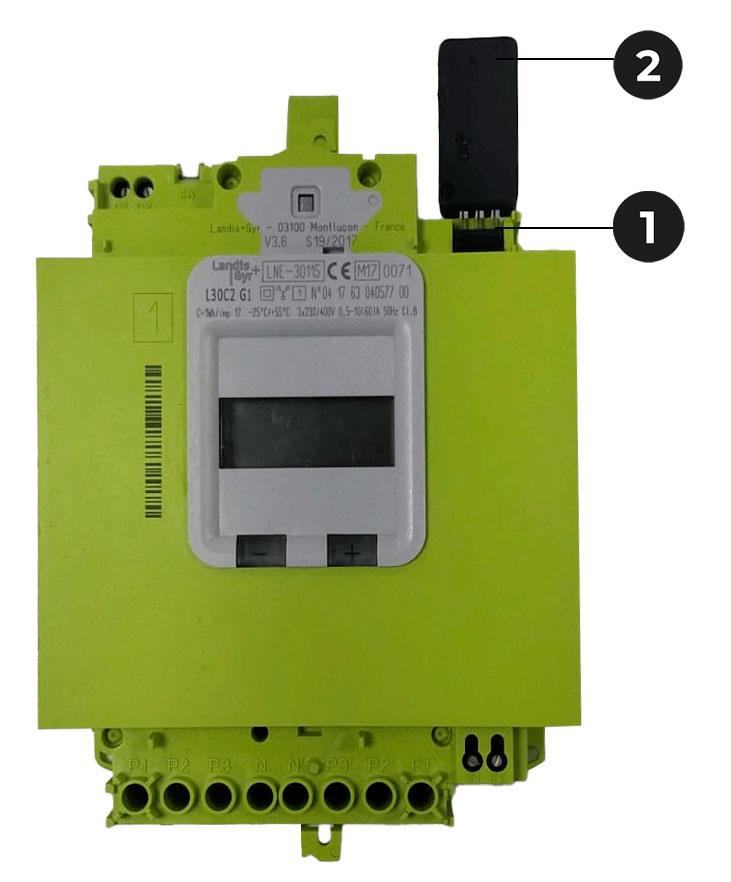

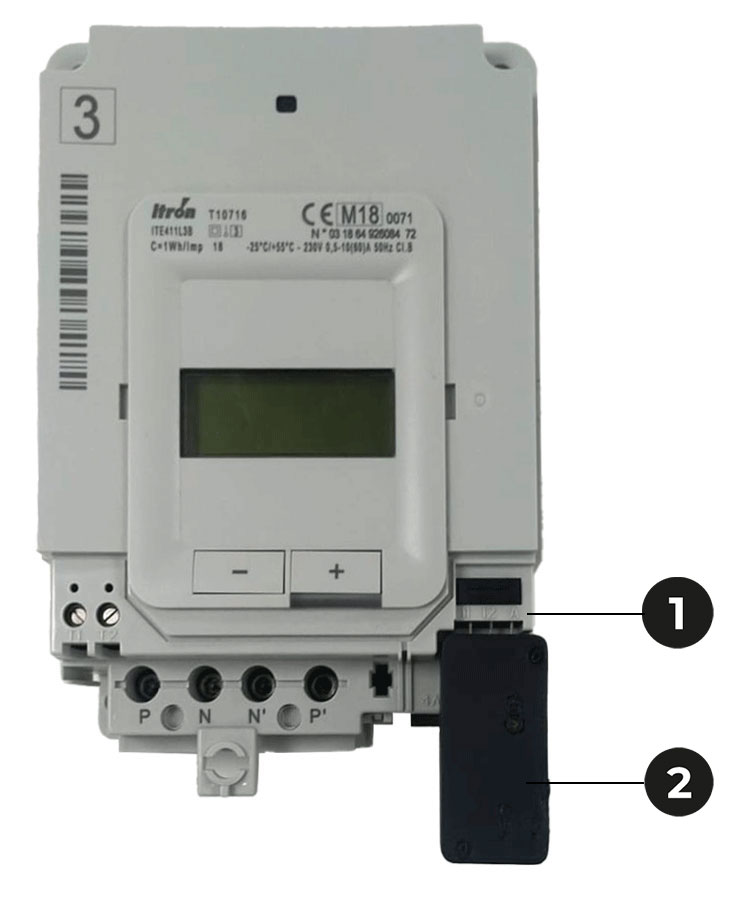

Instalazioa hasi aurretik, garrantzitsua da Linky elektrizitate-kontagailua monophasikoa edo triphasikoa den identifikatzea. Informazio hau kontagailuaren forma eta dimentsioak behatuz zehaztu daiteke, motaren arabera (monophasikoa edo triphasikoa) desberdinak baitira, eta ekipamenduaren konfigurazio egokia baldintzatzen du. Ondoren, kokatu kontagailuaren TIC portua, sistema komunikaziorako konexio-puntua izango dena. Azkenik, ziurtatu konexio-eremua garbi eta erraz irits daitekeela instalazio fidagarri, segurua eta interferentziarik gabe bermatzeko.

Port TIC

Modulu igorlea

Igorle moduluaren konexioa

Modulu igorlea behar bezala konektatzeko, hasi Linky kontagailuaren TIC portuko lapa sakatuz ireki dadin. Ondoren, jarri modulu irudiko moduan, LEDak aurrealdean dituzten alde leunarekin.

Ondoren, sartu igorle modulu TIC portuan eta ondo sakatu arte, klik egin arte. Ziurtatu konexioa segurua eta egonkorra dela moduluak ondo finkatuta dagoela egiaztatuz, inolako jolaserik edo mugimendurik gabe, funtzionamendu fidagarri eta etengabea bermatuz.

OHARRA : Transmisore moduluaren konexioa zuzena dela jotzen da moduluaren LED argiak hurrengo egoeren sekuentzia jarraitzen duenean:
1- Gorria distiratsu: moduluak eguneratzeak itxaroten ditu.
2- Berdea distiratsu: zerbitzu kodea erakusten da.
3- Gorria finkoa: modulua Linky kontagailuarekin sinkronizatzen ari da.
4- Berdea finkoa: konexioa ezarri da. Momentu horretatik aurrera, LED berde argiak moduluaren datuen transmisio bakoitzean distiratzen du.

Trydan kargagailuarekin integrazioa

Trydan kargagailuarekin integrazioa amaitzeko, hasi kargagailuaren kutxa irekitzen eta Modbus RJ45 portua barruan kokatzen. Ondoren, emandako RJ45 kablea konektatu modulua hartzailearen eta kargagailuaren Modbus portuaren artean, konexioa sendoa eta egonkorra dela ziurtatuz.

Azkenik, egiaztatu modulua hartzailea ondo finkatuta dagoela, sistema segurua eta fidagarria izateko komunikazioa bermatuz.

OHARRA : Hartzaile moduluaren konexioa zuzena dela jotzen da LED argiek hurrengo egoeren sekuentzia erakusten dutenean :
1- Berde iraunkorra + Laranja distiratsua : modulua abiarazteko fasea.
2- Berde iraunkorra + Laranja iraunkorra : modulua normaltasunez funtzionatzen.

Garrantzitsua: Bi gailuak konektatu ondoren, 10etik 15 segundora itxaron ezazu ekipamenduen hasieratze osoa ahalbidetzeko. Pauso hau ezinbestekoa da hauek osorik funtzionatzeko eta modu egonkorrean komunikatzeko prest egon daitezen. Igorle moduluak automatikoki jasotzen du energia Linky kontagailutik, bitartean, hartzaile moduluak zuzenean jasotzen du energia Trydan kargagailutik.

V2C Cloud aplikazioan konfigurazioa

Zure gailuak konfiguratzeko, erabili V2C Cloud aplikazioa, doan deskargatzeko Google Play eta App Storen. Aplikazio honek sistema guztien ezarpenak kudeatu eta pertsonalizatzeko aukera ematen dizu, emisore moduluaren eta hartzaile moduluaren arteko funtzionamendu optimo eta koordinatu bat bermatuz.

ÉTAPE 1
Sélectionnez l’e-Charger
ÉTAPE 2
Accédez au menu de configuration
ÉTAPE 3
Sélectionnez « Contrôle de puissance »
ÉTAPE 4
Choisissez le type de dispositif
ÉTAPE 5
Sélectionnez le compteur Linky

Maiz egiten diren galderak eta arazoen irtenbideak

Zeintzuk dira egin beharrekoak modulua LED gorria finkoa ez badu erakusten?

Lehenik eta behin, egiaztatu moduluak Linky kontagailuaren TIC portuan ondo txertatuta dagoela. Ziurtatu ondo sartuta dagoela, guztiz finkatu arte. LED gorria finkoa oraindik piztu ez bada egiaztapen honen ondoren, jarri harremanetan V2C teknikoen laguntzarekin.

Zer egin LED berde finkoa ez badago iragazki moduluan?

Egiaztatu RJ45 kablea Trydan kargagailuaren Modbus portuan ondo konektatuta dagoela eta kargagailua ondo elikatuta dagoela. Berdeko LED finkoa oraindik piztu ez bada, deskonektatu eta berriro konektatu RJ45 kablea eta saiatu berriro konekzioa.

Zergatik ez du aplikazioak kontagailua detektatzen?

Ziurtatu bi moduluek LED egokiak erakusten dituztela: berde finkoa igorleari eta berde + laranja finkoa hartzaileari. Itxi eta berriro ireki V2C aplikazioa eta, behar izanez gero, Trydan kargagailua berrabiarazi. Egiaztatu ere moduluen arteko distantzia 200 metro baino gehiago ez dela.

Zer egin aplikazioan datuak eguneratzen ez badira?

Egiaztatu igorle moduluak LED berde finkoa erakusten duela, transmisioa ondo funtzionatzen dela adieraziz. Ziurtatu inguruan ez dagoela beste LoRa gailu bat interferentziak sortzen. Itxaron 30 segundo lehen eguneratzean datuak agertu arte aplikazioan.

Zeintzuk dira komunikazio wireless-aren irismenak?

Komunikazioaren distantzia aproximatua 100etik 200 metrora artekoa da zuzeneko lerroan, oztopoen eta ingurumen baldintzen arabera alda daiteke.

Distantzia handiagoa bada, edo horma betonozkoak edo komunikazio wireless-a interferitu dezaketen beste elementu batzuk badaude, RTU kabletako konexio bat hautatzea posible da igorlea eta kargagailua artean, komunikazio egonkor eta fidagarria bermatuz.

Segurtasun oharrak

Sistema segurua eta eraginkorra funtzionatzeko, gomendio eta prebentzio batzuk jarraitzea funtsezkoa da. Gomendio hauek akats ohikoak saihesten lagunduko dizute, moduluen arteko komunikazio fidagarria bermatuko dute eta gailuen iraupena luzatuko dute.

Ez indartu modulua TIC portuan sartzen.
Egiaztatu RJ45 konektoreak Modbus portuan osorik sartuak daudela.
Egin ezazu bi gailuak bero iturri muturrekoetatik urrun.
Komunikazioa automatikoki ezartzen da hasierako konfigurazioa egin ondoren.
Iragazle moduluaren ordezkoa jartzeko, arazorik gabe atera portu TIC-tik.
Hartzaile moduluaren ordezkatzea egiteko, lehenik RJ45 kablea deskonektatu, ondoren moduluaren irten.
Jarri harreman teknikoarekin galdera gehigarri batzuetarako.
