Intégration du compteur LinkyLoRa avec Trydan

Le kit LinkyLoRa transmet les données de votre compteur Linky à votre borne Trydan par radio LoRa, sans câble entre les deux. Grâce à ces données, le Trydan connaît la consommation de votre logement et adapte la puissance de recharge de votre véhicule.

Le système LinkyLoRa

Le kit se compose de deux modules :

Le module émetteur, branché sur le port TIC du compteur Linky. Il lit les données du compteur et les envoie par radio. Il n’a ni piles ni prise : il est alimenté par le compteur Linky lui-même.

Le module récepteur, branché à l’intérieur de la borne Trydan. Il reçoit les données par radio et les transmet au Trydan par câble RJ45. Il est alimenté par la borne Trydan.

La liaison radio n’utilise pas votre wifi et offre une grande portée.

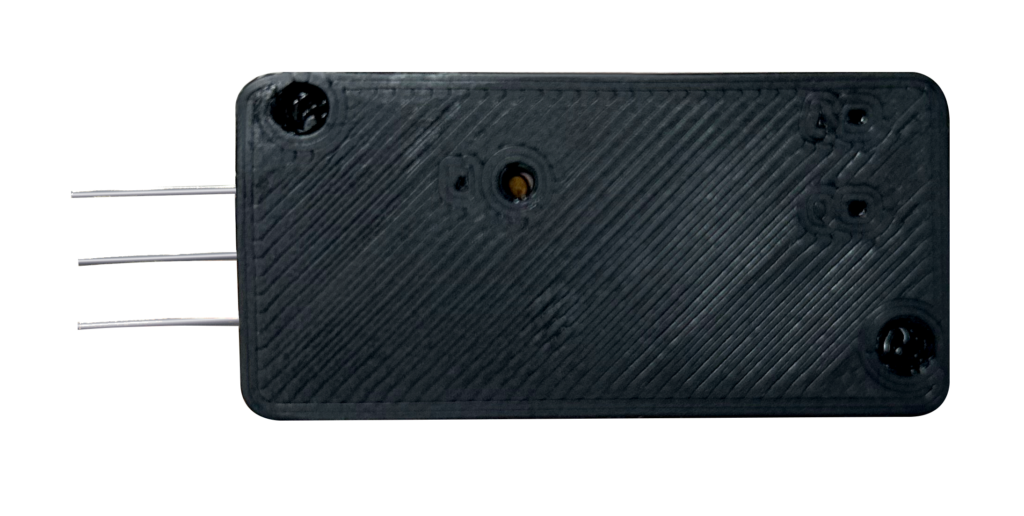

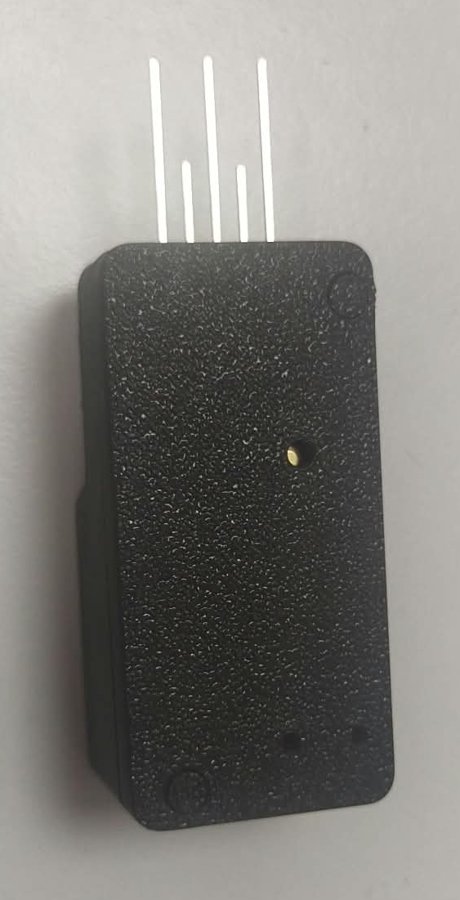

Module émetteur LinkyLoRa
Module émetteur

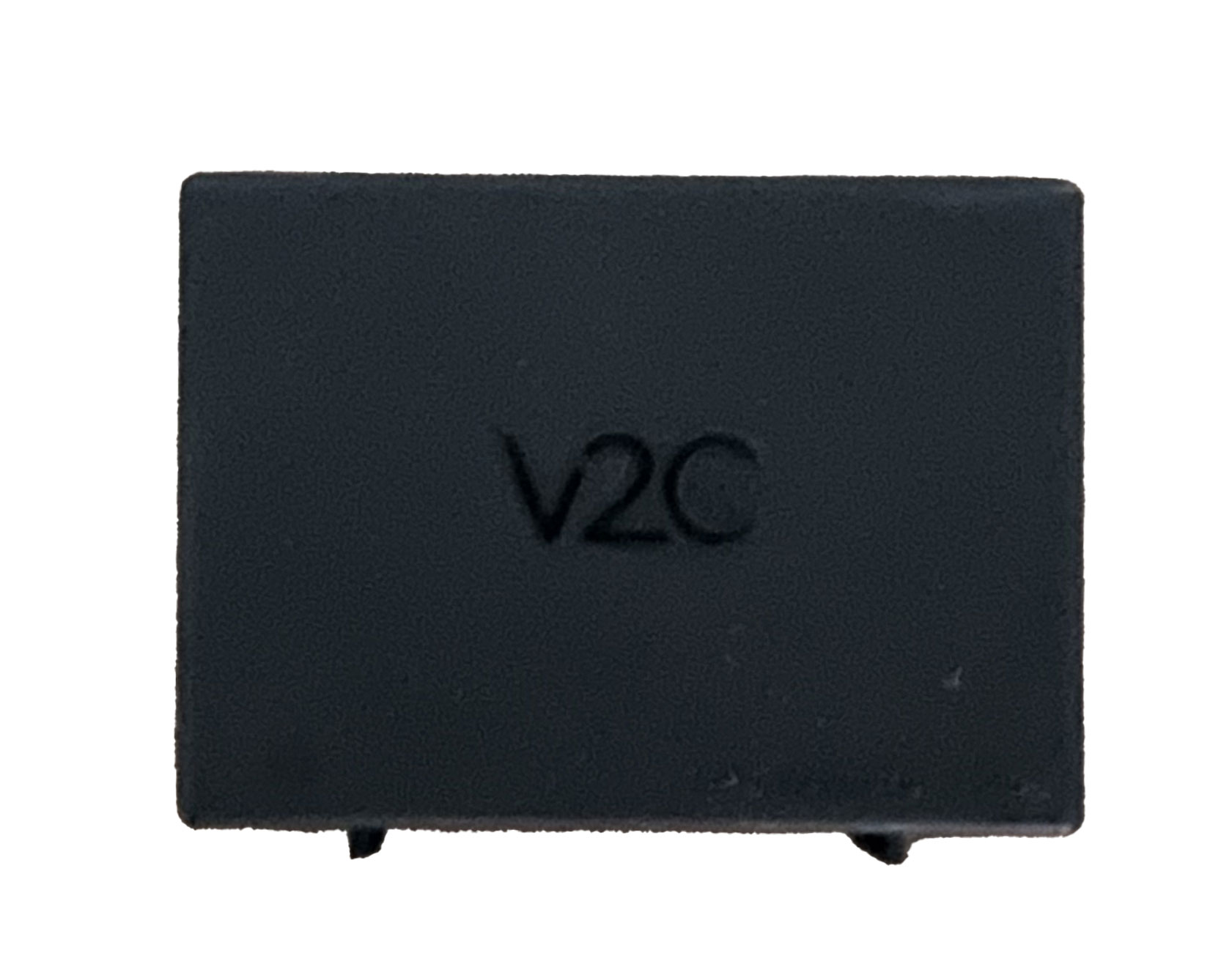

Module récepteur LinkyLoRa
Module récepteur

Identifiez votre kit

Il existe trois modèles de kit : A, B et C. Ils s’installent de la même façon, mais leurs voyants ne se comportent pas de la même manière. Pour savoir lequel vous avez, regardez le module émetteur : comptez les broches du connecteur et observez la couleur du voyant.

KitConnecteurVoyantMode du Linky
A3 brochesRougeHistorique : toutes les fonctions
Standard : sans contrôle de l’injection
B5 brochesRougeHistorique et standard
C5 brochesBleuHistorique et standard
Les trois modèles de kit LinkyLoRa

Les kits B et C fonctionnent exactement de la même façon, et pleinement avec le Linky en mode historique comme en mode standard. Seule la couleur d’un voyant change : le voyant bleu du kit C consomme moins d’énergie.

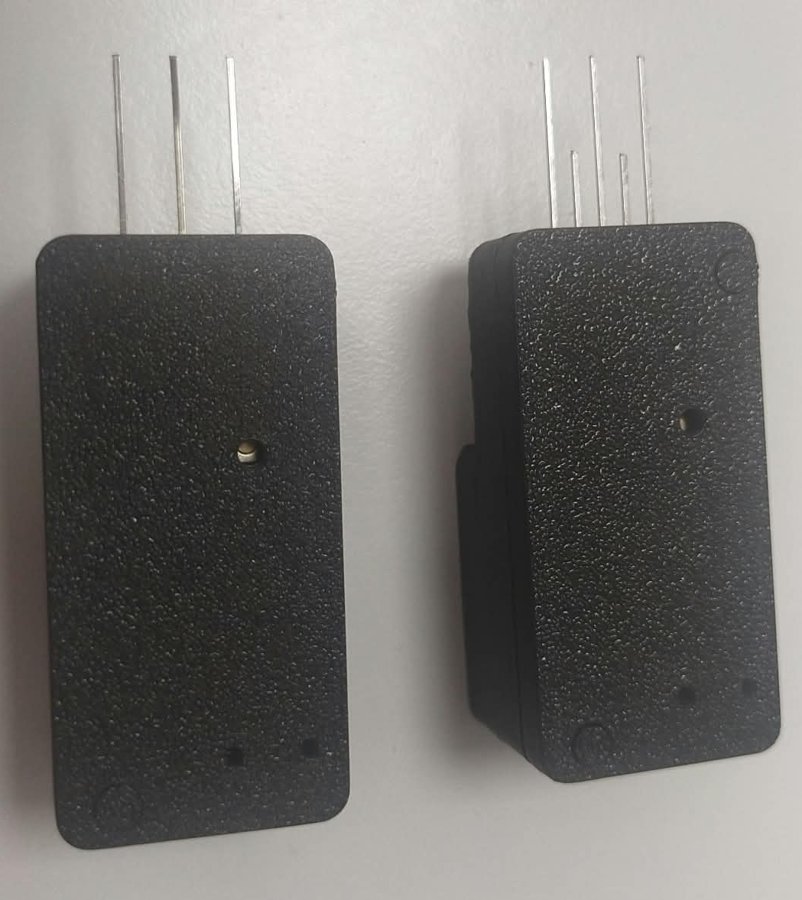

Module émetteur à 3 broches à côté d’un module émetteur à 5 broches
À gauche, 3 broches (kit A). À droite, 5 broches : 3 longues et 2 courtes (kits B et C).

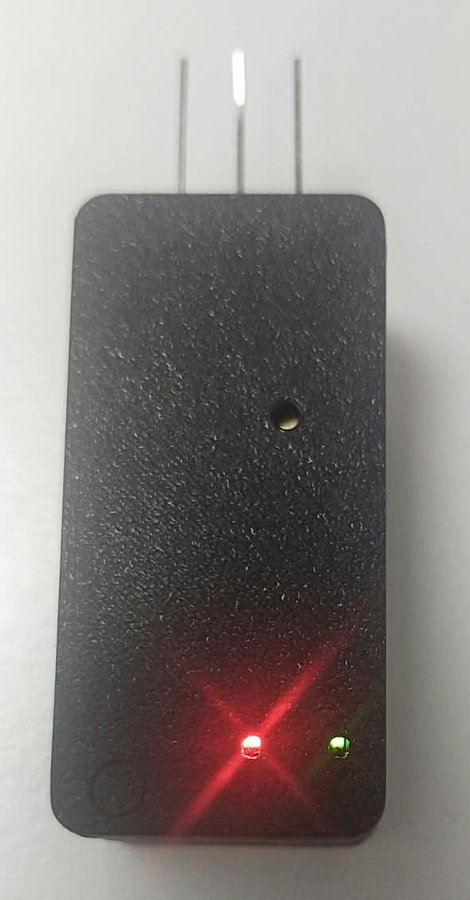

Module émetteur du kit A allumé, voyant rouge
KIT A
3 broches, voyant rouge

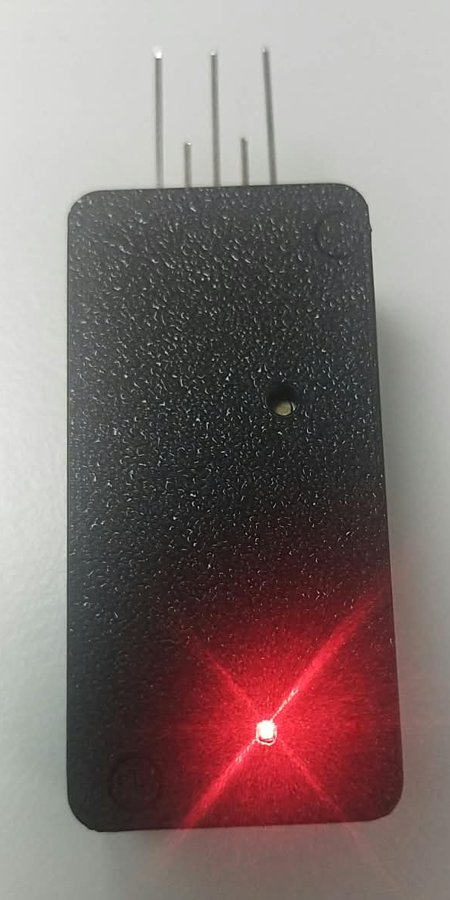

Module émetteur du kit B, voyant rouge
KIT B
5 broches, voyant rouge

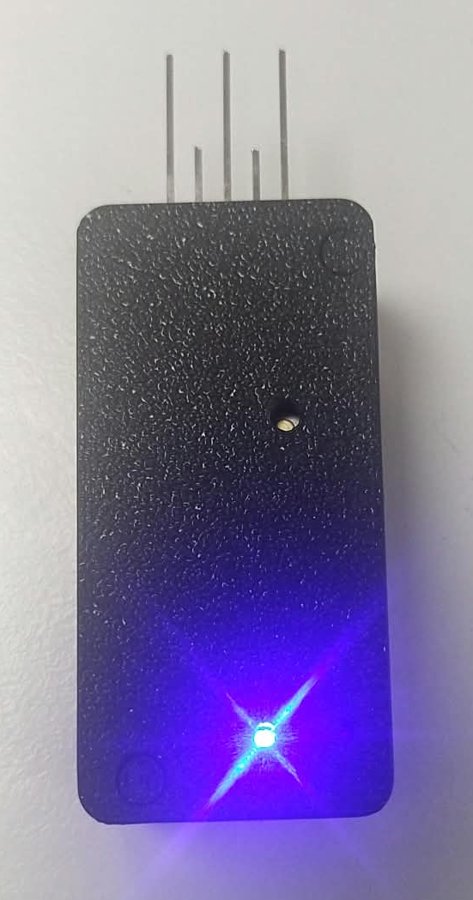

Module émetteur du kit C, voyant bleu
KIT C
5 broches, voyant bleu

KIT A : VÉRIFIEZ LE MODE DE VOTRE LINKY.
Le kit A fonctionne pleinement avec le Linky en mode historique. En mode standard, il fonctionne aussi, mais sans le contrôle de l’injection ni les fonctions qui en dépendent.

Pour connaître le mode de votre compteur, faites défiler les écrans du Linky avec ses boutons − et + jusqu’à « HISTORIQUE MODE TIC » ou « STANDARD MODE TIC ».

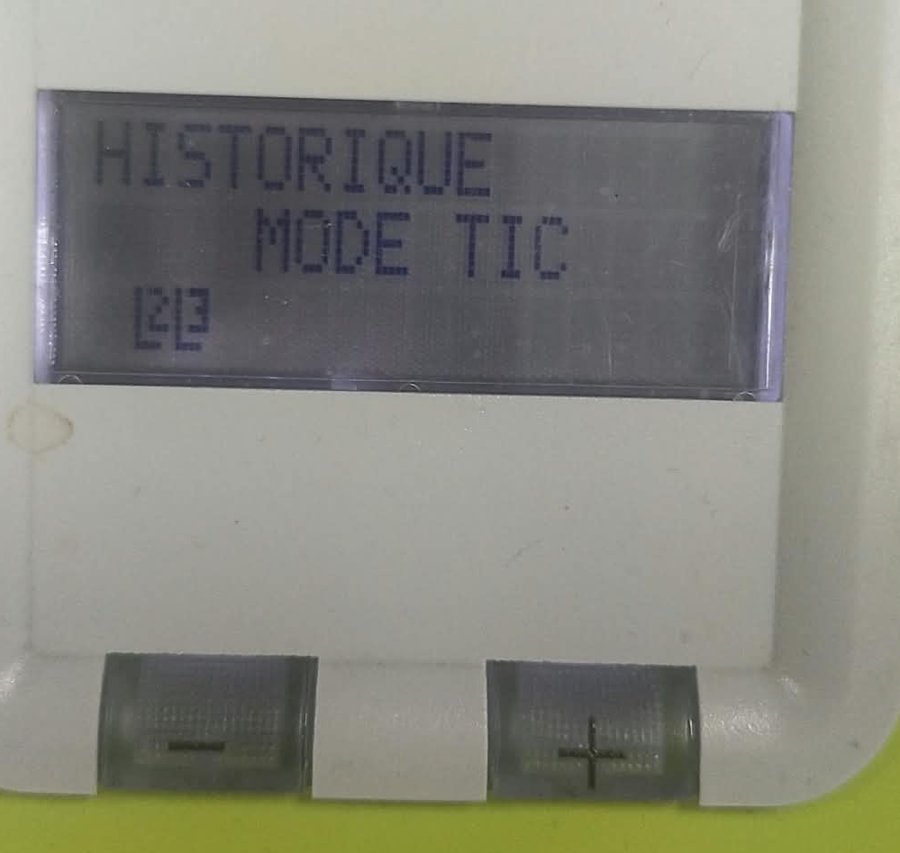

Écran du compteur Linky affichant HISTORIQUE MODE TIC
Linky en mode historique. Les boutons − et + font défiler les écrans.

Étape par étape pour configurer la communication

Dans cette section, nous vous expliquons comment installer le kit LinkyLoRa et le configurer avec la borne Trydan pour que les données du compteur lui parviennent.

Identification du compteur

Avant de commencer l’installation, il est indispensable d’identifier si le compteur électrique Linky est monophasé ou triphasé. Cette information peut être déterminée en observant la forme et les dimensions du compteur, qui diffèrent selon le type (monophasé ou triphasé), et conditionne la configuration correcte de l’équipement. Ensuite, localisez le port TIC du compteur, qui servira de point de connexion pour la communication du système. Enfin, assurez-vous que la zone de connexion est propre et facilement accessible afin de garantir une installation fiable, sûre et sans interférences.

Port TIC

Module émetteur


Connexion du module émetteur

Appuyez sur la languette du port TIC du compteur Linky pour l’ouvrir. Positionnez le module émetteur avec la face lisse, celle des voyants, vers l’avant.

Insérez-le dans le port TIC et enfoncez-le fermement jusqu’à ce qu’il soit bien en place, sans jeu. Ne le forcez pas.

KITS B ET C (5 BROCHES) : seules les 3 broches longues doivent être complètement insérées. Les 2 broches courtes servent aux mises à jour.

REMARQUE : la séquence des voyants du module émetteur dépend de votre kit. Consultez la section « Séquence des voyants » pour vérifier que la connexion est correcte.

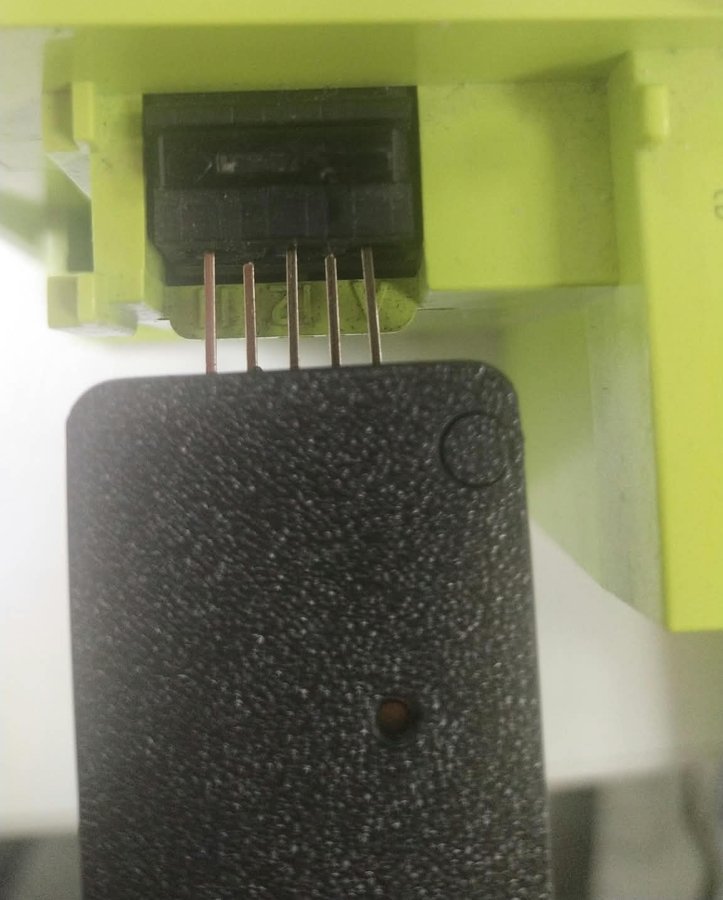

Module émetteur à 5 broches inséré dans le port TIC

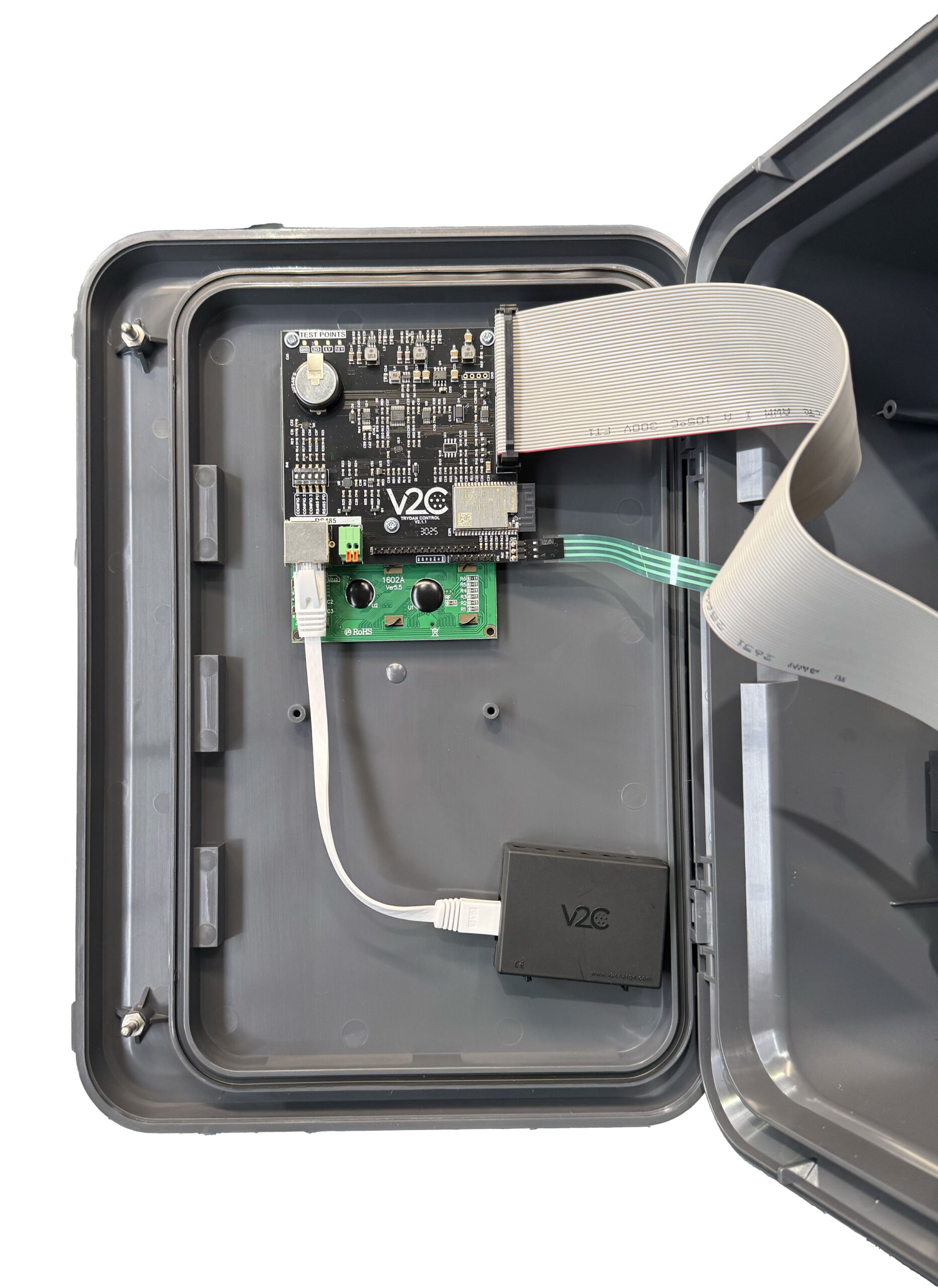

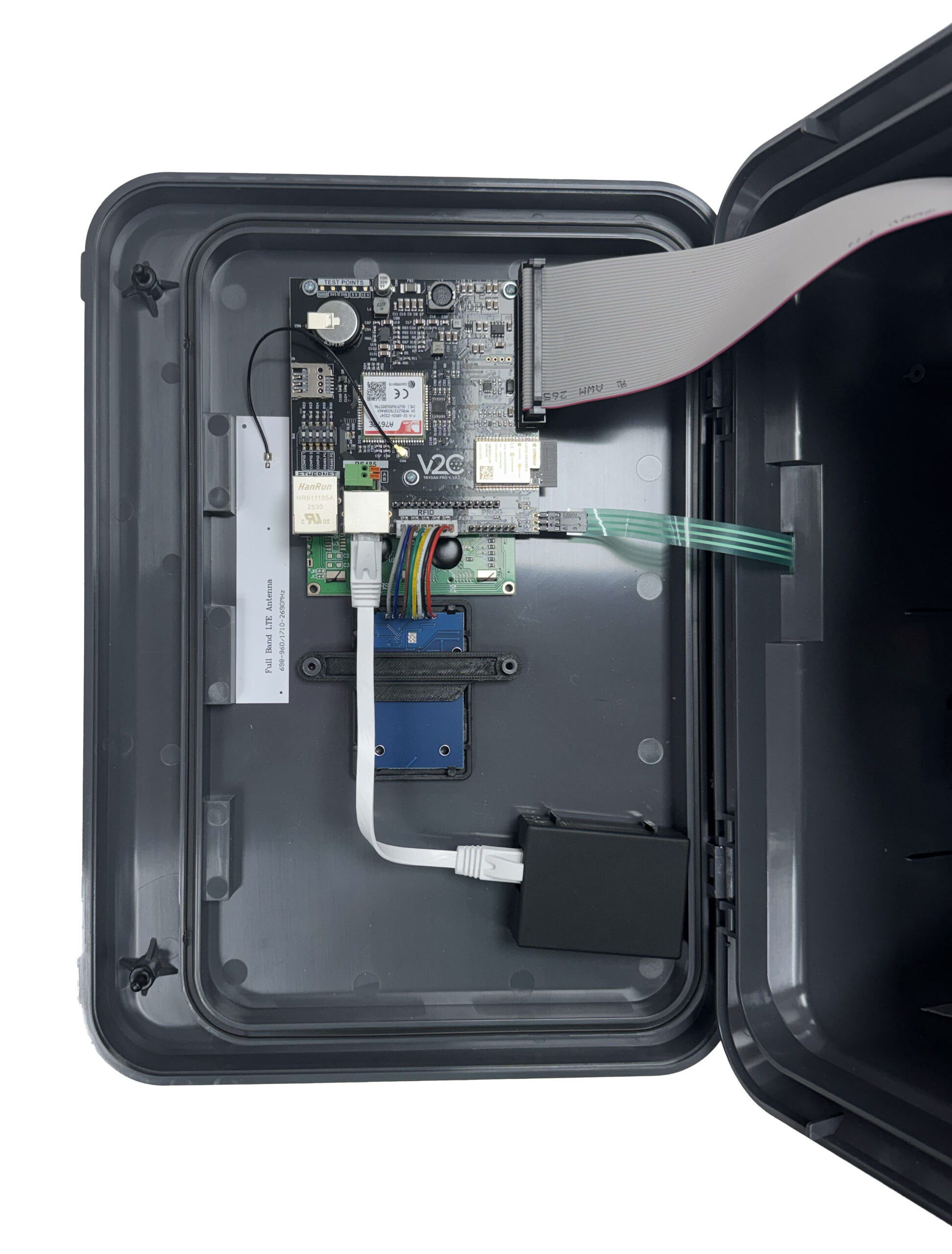

Intégration avec la borne Trydan

Ouvrez le boîtier du chargeur et localisez le port Modbus RJ45 à l’intérieur. Connectez le câble RJ45 entre le module récepteur et ce port, en l’enfonçant jusqu’au bout. Ce même câble transmet les données au Trydan et alimente le récepteur.

Vérifiez ensuite que le module récepteur est correctement fixé à sa place.

REMARQUE : la connexion du module récepteur est correcte lorsque son voyant vert est allumé fixe : le récepteur est alimenté. Le voyant orange clignote au démarrage ; il est destiné au service technique, inutile d’en tenir compte.

Important : après avoir connecté les deux modules, patientez 10 à 15 secondes le temps qu’ils démarrent, puis vérifiez leurs voyants (section « Séquence des voyants »). Les premières données peuvent mettre jusqu’à 30 secondes à apparaître dans l’application. Si elles n’apparaissent toujours pas au bout de deux minutes, consultez la section « Résolution des problèmes ».

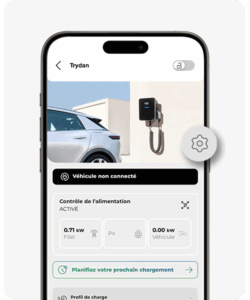

Configuration dans l’application V2C Cloud

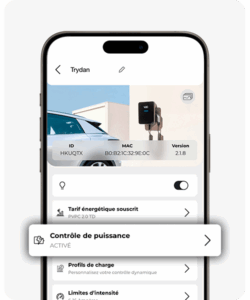

Configurez la borne avec l’application V2C Cloud, téléchargeable gratuitement sur Google Play et sur l’App Store : sélectionnez votre chargeur, accédez au menu de configuration, puis à « Contrôle de puissance », choisissez le type de dispositif et sélectionnez « Compteur Linky ».

Séquence des voyants

Au branchement, ou après une réinitialisation, le module émetteur suit une séquence de voyants qui dépend de votre kit (voir « Identifiez votre kit »).

Module émetteur du kit A

1- Rouge clignotant pendant environ 5 secondes : le module vérifie si une mise à jour est en attente.
2- Vert clignotant quelques fois : code de service, destiné au service technique.
3- Rouge fixe : le module se synchronise avec le compteur Linky.
4- Vert fixe : la connexion est établie. Le voyant vert s’éteint un bref instant à chaque envoi de données.

Module émetteur des kits B et C

Les kits B et C sont l’évolution du kit A. Le module émetteur vit de l’énergie que lui fournit le compteur Linky, et un voyant allumé en permanence consomme de l’énergie qui ne peut plus servir à envoyer les données. C’est pourquoi, sur les kits B et C, les voyants s’éteignent dès la fin du démarrage. Le kit C remplace en outre le voyant rouge par un voyant bleu, qui consomme moins.

1- Rouge clignotant (bleu sur le kit C) pendant environ 5 secondes : le module vérifie si une mise à jour est en attente.
2- Vert clignotant quelques fois : code de service, destiné au service technique.
3- Rouge (bleu sur le kit C), une ou deux impulsions : mode du compteur que le module va tester. Une fois pour le mode historique, deux fois pour le mode standard.
4- Voyants éteints, avec un très bref flash vert à chaque envoi de données. Observez bien : le flash est très court.

Il est normal que le module émetteur répète cette séquence deux fois de suite au branchement. S’il ne trouve pas le bon mode du compteur du premier coup, il redémarre et essaie l’autre.

Module récepteur (tous les kits)

Vert fixe : le récepteur est alimenté.
Orange : clignote au démarrage. Il est destiné au service technique, inutile d’en tenir compte.

Résolution des problèmes

Commencez par observer les voyants du module émetteur, sans appuyer sur aucun bouton. Comparez ce que vous voyez avec la séquence de votre kit (section « Séquence des voyants »).

La séquence est correcte, mais aucune donnée n’arrive

Si au bout de deux minutes aucune donnée n’arrive au Trydan, maintenez le bouton de réinitialisation enfoncé pendant 10 secondes, puis relâchez-le. Le bouton se trouve sur le dessus du module émetteur ; appuyez dessus avec un objet fin, comme un trombone. La séquence complète des voyants recommence, à partir du clignotement rouge (bleu sur le kit C) d’environ 5 secondes.

Aucun voyant, ou la séquence se répète sans fin

Si aucun voyant ne s’allume, ou si le module répète la séquence sans s’arrêter (plus de deux fois de suite), retirez délicatement le module émetteur du port TIC et rebranchez-le en suivant l’étape 2. Sur les kits B et C, seules les 3 broches longues doivent être complètement insérées.

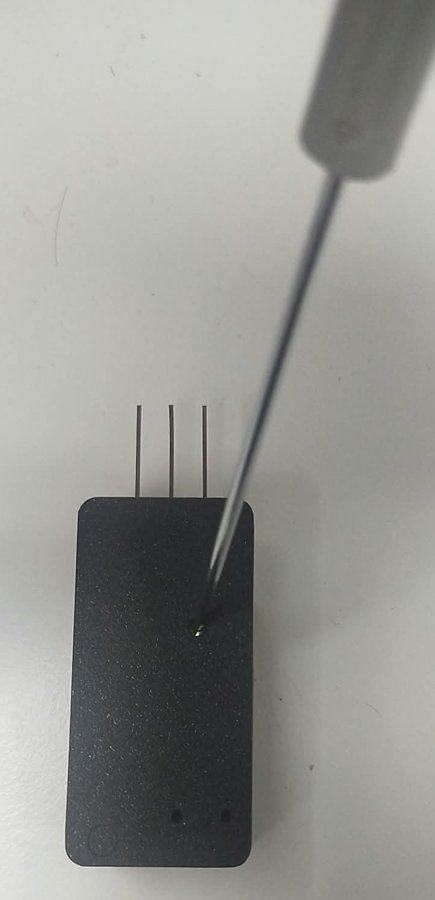

Appui sur le bouton de réinitialisation avec un objet fin

Si le problème persiste, contactez le support technique de V2C. Une cause possible est un autre dispositif radio LoRa à proximité qui provoque des interférences. Le service technique vous indiquera la marche à suivre.

Problèmes spécifiques

Le Trydan affiche une erreur commençant par 28 (28xxx)

Le 28 indique que l’erreur provient du compteur Linky ; les trois derniers chiffres indiquent le type d’erreur. Suivez les étapes ci-dessus. Si l’erreur persiste, contactez le support technique de V2C en indiquant le code complet.

Le voyant vert du module récepteur est éteint

Le récepteur n’est pas alimenté. Vérifiez que le câble RJ45 est correctement connecté au port Modbus du chargeur Trydan et que le chargeur est bien alimenté. Débranchez puis rebranchez le câble RJ45. Si le voyant reste éteint, contactez le support technique de V2C.

Les données ne se mettent pas à jour dans l’application

Lors de la première mise à jour, patientez jusqu’à 30 secondes. Vérifiez ensuite les voyants du module émetteur : vert fixe sur le kit A, bref flash vert à chaque envoi de données sur les kits B et C. Assurez-vous qu’aucun autre dispositif LoRa à proximité ne provoque d’interférences.

Aucune erreur, mais le Trydan n’adapte pas la recharge à la consommation du logement

Vérifiez dans l’application V2C Cloud que « Compteur Linky » est bien sélectionné dans « Contrôle de puissance » (étape 4).

J’ai le kit A et le contrôle de l’injection ne fonctionne pas

Vérifiez le mode de votre Linky (section « Identifiez votre kit »). En mode standard, le kit A ne propose pas cette fonction. Contactez le support technique de V2C.

Questions fréquentes

Le module émetteur a-t-il besoin de piles ou d’une prise ?

Non. Il est alimenté par le compteur Linky lui-même, par le port TIC.

Le module émetteur semble éteint. Fonctionne-t-il ?

Sur les kits B et C, c’est normal : pour économiser l’énergie, le module émetteur n’émet qu’un très bref flash vert à chaque envoi de données. Pour vérifier qu’il fonctionne, suivez la section « Résolution des problèmes ».

Quelle est la portée de la communication sans fil ?

Environ 100 à 200 mètres en ligne droite. La distance réelle peut varier selon les obstacles et l’environnement.

Mon Linky est très loin du Trydan, ou il y a des murs en béton entre les deux. Existe-t-il une alternative ?

Oui : il est possible d’opter pour une connexion RTU filaire entre l’émetteur et le chargeur. Contactez le support technique de V2C.

Le kit utilise-t-il mon wifi ?

Non. La liaison entre le module émetteur et le module récepteur est une liaison radio LoRa, indépendante de votre wifi.

Comment savoir dans quel mode est mon Linky ?

Faites défiler les écrans du Linky avec ses boutons − et + jusqu’à « HISTORIQUE MODE TIC » ou « STANDARD MODE TIC ». Cela n’a d’importance que si vous avez le kit A.

Dois-je mettre à jour le kit ?

Vous n’avez rien à faire. Si nécessaire, le service technique de V2C s’en charge.

Avertissements de sécurité

Il est essentiel de suivre certaines recommandations et précautions pour garantir un fonctionnement sûr et efficace du système. Ces conseils vous aideront à éviter les erreurs courantes, à assurer une communication fiable entre les modules et à prolonger la durée de vie des dispositifs.

Ne forcez pas l’insertion du module émetteur dans le port TIC.
Vérifiez que le connecteur RJ45 est complètement inséré dans le port Modbus.
Maintenez les deux dispositifs à l’écart des sources de chaleur extrême.
La communication s’établit automatiquement après la configuration initiale.
Pour retirer le module émetteur, retirez-le doucement du port TIC.
Pour retirer le module récepteur, déconnectez d’abord le câble RJ45, puis retirez le module.
Contactez le support technique pour toute question supplémentaire.
