Integracija Huawei EMMA s Trydan/Trydan Pro

sustav Huawei EMMA (HEMS) savršeno se integrira s e-Charger Trydan/Trydan Pro putem Modbus TCP/IP, konfiguriran iz aplikacije FusionSolar. Ova izravna veza uklanja potrebu za vanjskim donglima i omogućuje dinamičko upravljanje učinkovitim fotonaponskim snagama.

Huawei EMMA djeluje kao sustav za upravljanje energijom i može raditi kao mjerač (do 63A), optimizirajući samopotrošnju u stvarnom vremenu. Komunikacija se odvija putem lokalne mreže (LAN/WiFi), stoga je neophodno da EMMA i punjač Trydan budu povezani na istu mrežu.

Osigurajte da su EMMA i Trydan povezani na istu LAN mrežu. Preporučuje se dodijeliti fiksnu IP EMMA-i s usmjerivača kako bi se izbjegle promjene nakon ponovnog pokretanja.

Tabla de contenidos
  1. Kompatibilnost
  2. Početni pristup Emi
  3. Modbus TCP/IP konfiguracija
  4. RS485 provjera (Inverter)
  5. Dobivanje IP adrese EMMA
  6. Postavke u aplikaciji V2C Cloud
  7. Postavke mjerenja
  8. Jesam li ispravno izvršio integraciju?
  9. Trebaš tehničku podršku?

Kompatibilnost

Sustav Huawei EMMA je kompatibilan s Trydanom putem Modbus TCP/IP direktno, bez potrebe za dodatnim uređajima. U nastavku su navedeni ključni aspekti integracije:

AspektDetalj
ProtokolModbus TCP/IP direktno
MjeračEMMA (≤63A) ili vanjski CT (samo jedan aktivan)
ZahtjeviIsta LAN mreža; preporučena fiksna IP adresa
DongleNije potreban

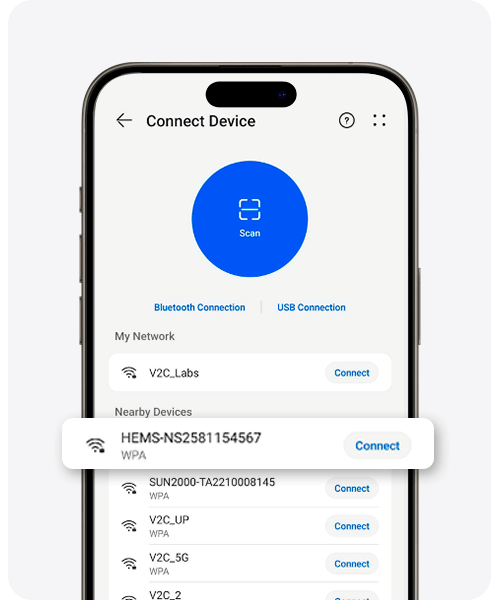

Početni pristup Emi

Za početak postavljanja, poveži se na WiFi mrežu koju generira uređaj EMMA. Slijedi ove korake:

1. Poveži se na WiFi mrežu uređaja EMMA.
2. Lozinka se nalazi u gornjem kutu EMMA ekrana.
3. Otvori aplikaciju FusionSolar i prijavi se sa svojim podacima.
4. Postavi novu lozinku za pristup kada sustav to zatraži.

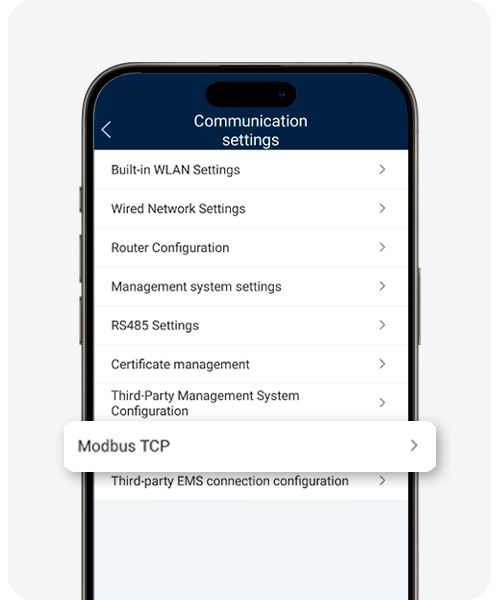

Modbus TCP/IP konfiguracija

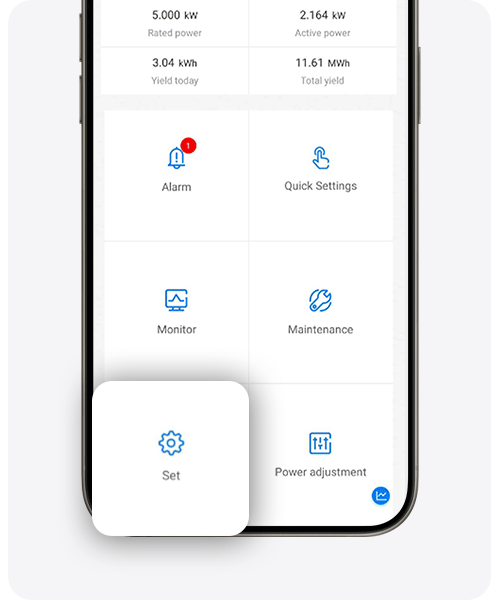

Ruta u FusionSolar: Postavke > Postavke komunikacije > Modbus TCP. Izvršite sljedeće prilagodbe za omogućavanje komunikacije s Trydan:

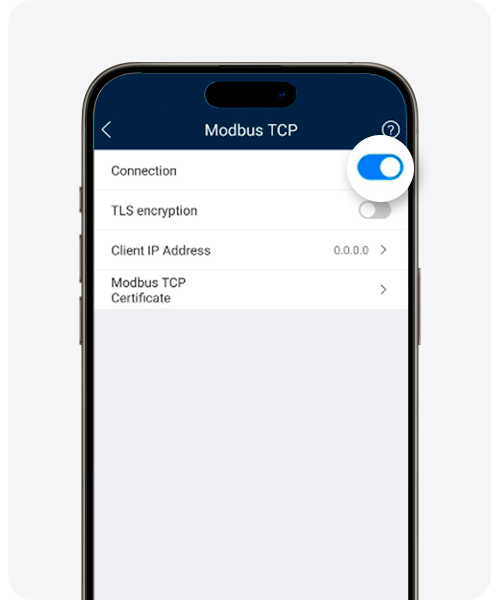

Aktivirajte Modbus TCP vezu

1. Idite na Postavke > Postavke komunikacije.
2. Odaberite Modbus TCP.
3. Aktivirajte TCP vezu.
4. Deaktivirajte enkripciju.
5. U polje IP unesite 0.0.0.0 za prihvaćanje svih veza, ili specifičnu IP adresu Trydan.

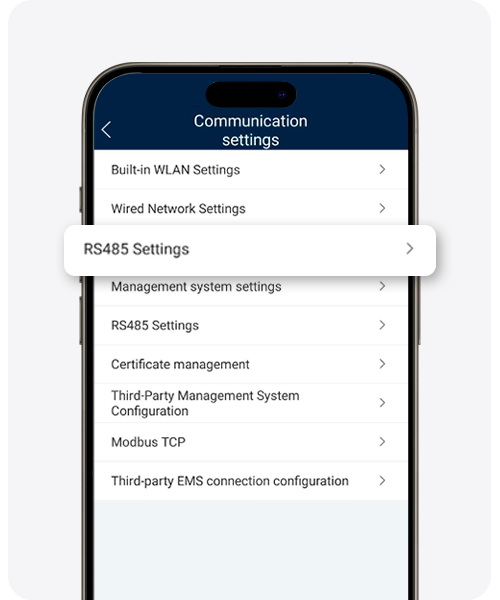

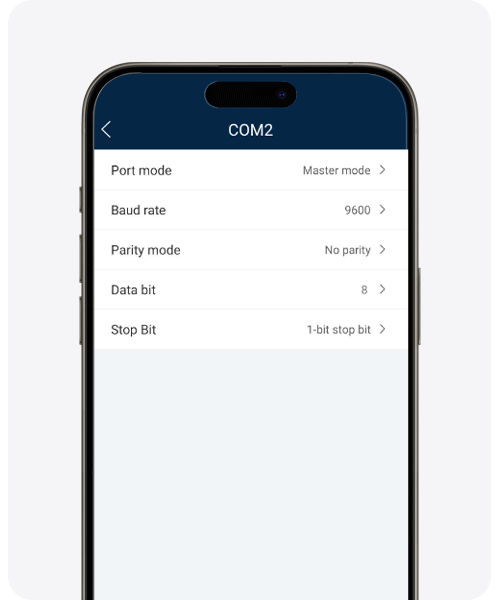

RS485 provjera (Inverter)

Nije potrebno mijenjati RS485 postavke. Samo provjeri jesu li zadane vrijednosti ispravne:

  • RS485 port omogućen.
  • Parametri komunikacije u standardnim vrijednostima.
  • Ne zahtijeva se dodatna izmjena za integraciju s Trydanom.

* Ako primijetite bilo kakav problem s komunikacijom, provjerite je li RS485 omogućen prije nego nastavite s konfiguracijom.

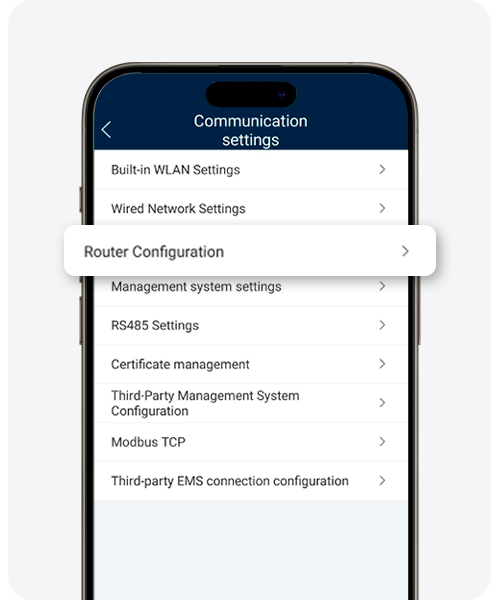

Dobivanje IP adrese EMMA

Provjerite dodijeljenu IP adresu EMMA

1. U FusionSolar, idite na Router configuration.
2. Zabilježite IP adresu dodijeljenu EMMA-i u lokalnoj mreži.
3. Preporučuje se postaviti statičku IP adresu na routeru kako bi se izbjegla promjena nakon ponovnog pokretanja sustava.

* Za postavljanje statičke IP adrese, onemogući DHCP u mrežnim opcijama EMMA.

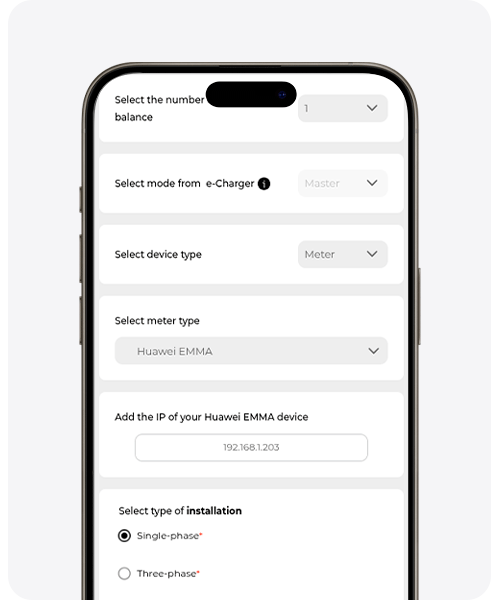

Postavke u aplikaciji V2C Cloud

Otvorite aplikaciju V2C Cloud i pristupite svom e-Charger-u kako biste konfigurirali dinamičku kontrolu snage s EMMA inverterom.

1. Idite na V2C Cloud > Postavke punjača > Kontrola snage.
2. Aktivirajte kontrolu snage i odaberite Mjerač u ‘Vrsta uređaja’
3. U ‘Vrsta mjerača’, odaberite Huawei EMMA.
4. Unesite IP adresu EMMA koju ste prethodno zabilježili.
5. Spremite promjene i ponovo pokrenite punjač.

* Ne zaboravite spremiti promjene kako bi dinamička kontrola snage ispravno funkcionirala.

Postavke mjerenja

EMMA može djelovati kao glavni mjerač ili se može kombinirati s vanjskim CT-om. Samo jedan sustav mjerenja može biti aktivan u isto vrijeme.

✅ EMMA kao mjerač (preporučeno)

Kapacitet mjerenja do 63A. To je najjednostavnija opcija. Aktivirajte je izravno putem aplikacije FusionSolar bez dodatnog hardvera.

⚙️ Vanjski CT (alternativa)

Za instalacije koje prelaze 63A. Konfigurira se putem FusionSolar. Zapamti da samo jedan od dva sustava mjerenja može biti aktivan.

Jesam li ispravno izvršio integraciju?

Kada Trydan završi pokretanje, povezuje se s EMMA-om i dobiva potrebna mjerenja za dinamičku kontrolu snage prema konfiguriranom profilu punjenja.

Na ekranu Trydan možete vidjeti mjerenja dobivena od EMMA-e. Provjerite da se vrijednosti na displeju podudaraju s onima koje prikazuje FusionSolar.

Ako Trydan ne uspije povezati s EMMA-om, prikazat će poruku o pogrešci poput sljedeće. Provjerite jesu li svi koraci ispravno izvršeni.

Najčešći uzroci greške u komunikaciji su:

  • EMMA i Trydan nisu na istoj LAN mreži
  • EMMA-ina IP se promijenila nakon ponovnog pokretanja (koristite fiksnu IP)
  • Modbus TCP nije aktiviran ili enkripcija nije isključena
  • Unesena IP u V2C Cloud je netočna
