Integració de l’inversor solar Fronius amb Trydan

Tens un inversor solar Fronius i vols realitzar la seva integració amb el nostre cargador de cotxe elèctric Trydan? En aquesta pàgina t’expliquem el pas a pas per realitzar la integració i garantir el seu correcte funcionament, tant de l’inversor Fronius Primo com Fronius GEN24.

L’ús de repetidors Wi-Fi o xarxes mesh pot afectar el correcte funcionament del sistema. Recomanem utilitzar una xarxa Wi-Fi estable i directa per garantir una connexió òptima entre el carregador i l’inversor.

Table Of Contents
  1. Passos per a la connexió WiFi dels inversors Fronius
  2. Configuració de l'inversor Fronius a V2C Cloud
  3. Necessites suport tècnic?

Passos per a la connexió WiFi dels inversors Fronius

Comprova la connexió WiFi del carregador

Aquest pas és comú per als dos models que actualment són compatibles amb el nostre e-Charger Trydan.
has de verificar que el carregador està connectat a una xarxa WiFi. Per això, accedeix a l’aplicació V2C Cloud, selecciona l’e-Charger i comprova que està connectat a un senyal WiFi.

Pots comprovar la connexió WiFi de manera senzilla amb una d’aquestes dues opcions:

OPCIÓ 1
Verifica que l’icona WiFi apareix sobre el carregador que desitges vincular.

OPCIÓ 2
Accedeix al e-Charger que desitges vincular i entra al menú ‘Configuració’. A la part inferior, trobaràs el botó ‘Configuració WiFi’. Si el carregador ja està connectat, es mostrarà el nom de la xarxa, el senyal i la IP a la qual està connectat. En cas de no estar connectat, has de seleccionar el senyal WiFi disponible, si et trobes a prop del punt de recàrrega, i introduir la contrasenya corresponent. Si no és possible connectar-se d’aquesta manera, has d’introduir la informació de la xarxa manualment.

OPCIÓN 1
OPCIÓN 2
OPCIÓN 2
OPCIÓN 2

És important recordar que la xarxa WiFi amb la qual has d’establir la connexió ha de ser de 2.4GHz i que has de guardar el nom SSID de la xarxa per a la configuració de l’inversor Fronius.

Configuració de l’inversor

Fronius Primo

La següent configuració té com a objectiu emparellar l’inversor Fronius Primo amb el e-Charger Trydan, amb la finalitat que hi hagi una correcta comunicació entre ells. Per això, habilita el punt d’accés WiFi de l’inversor Fronius i entra des d’un ordinador o smartphone.

Com habilitar el senyal WiFi de l’inversor Fronius Primo?

Prem qualsevol tecla per encendre la pantalla i navegar-hi.

Prem sobre el segon botó per desplaçar-te cap a la dreta fins arribar a l’opció de ‘Configuració’. Després, prem sobre el quart botó per accedir.

Prem la segona tecla fins a trobar l’opció ‘Punt d’accés WiFi’ i entra-hi prem la quarta tecla.

Prem la quarta tecla per Activar WiFi AP.

Un cop activat, és important anotar les dades proporcionades (nom i contrasenya del punt d’accés WiFi), ja que el procés continua a l’ordinador o al smartphone per a la connexió WiFi sense fils que emet l’inversor Fronius.

PASO 1
PASO 2
PASO 3
PASO 4
PASO 5
Connecta a la xarxa sense fils de Fronius

Accede des de l’ordinador o el smartphone i busca el senyal que emet l’inversor Fronius. El nom de la xarxa i la clau d’accés apareixen a la pantalla de l’inversor. En cas de tenir dubtes, torna a l’apartat anterior.

Accedeix a la interfície web de configuració de Fronius

Amb la xarxa sense fils ja establerta, accedeix al cercador web i escriu la següent adreça: 192.168.250.181 . En cas que sol·liciti credencials d’accés, omple usuari: admin i contrasenya: admin. Si l’accés no és possible, contacta amb l’instal·ladors o, si no, amb l’empresa Fronius que ens facilitarà una contrasenya d’un sol ús.

Configuració prèvia des del portal web de Fronius

Prem sobre el botó d’Informació del sistema, que es troba a la part superior dreta de la pantalla. En aquesta finestra és important prestar atenció a l’Adreça IP situada a l’apartat ‘Interface WLAN’. Verifica posteriorment que aquesta adreça IP sigui la mateixa que es troba a l’apartat ‘Xarxa’ > ‘Ajustos de LAN’.

Entra a la secció ‘Ajustaments’ situada a la barra lateral dreta.

Accedeix a l’opció ‘Xarxa’ del menú de l’esquerra i connecta’t a la mateixa xarxa sense fils utilitzada per connectar el e-Charger Trydan. La direcció IP assignada a ‘Ajustaments de LAN’ ha de ser igual que la obtinguda en el Pas 1. En cas que no sigui així, s’ha de modificar manualment.

En el apartat ‘Modbus’ del menú de l’esquerra configura les diferents opcions de manera idèntica a la imatge del pas 4.

PASO 1
PASO 2
PASO 3
PASO 4

Fronius GEN 24

En el cas del model GEN24, connecta des d’un ordinador o smartphone a la IP que permet entrar a la interfície de l’inversor per defecte: 192.168.1.105 o IP WLAN 192.168.250.181 . Consulta aquesta informació directament a l’etiqueta lateral de l’inversor o realitza un escaneig de la IP que es troba a la xarxa local.

Consulta la IP de l’inversor Fronius GEN24

Després d’accedir a la interfície de l’inversor, fes clic a l’apartat ‘Communication’ i després ‘Network’. A continuació, anota l’adreça IP (IP Address), aquesta és la que s’ha de posar posteriorment a l’hora de vincular l’inversor amb el carregador. En aquest cas, l’adreça IP és 192.168.1.102, com es mostra a la imatge.

Habilita el Modbus TCP/IP de l’inversor Fronius GEN24

Dins de ‘Communication’, accedeix a Modbus i verifica que la informació està configurada com es mostra a continuació:

Esclau com a Modbus TCP: Habilitat
Port Modbus: 502
Adreça del comptador: 240
Tipus de model SunSpec: Selecciona ‘float’.
Control de l’inversor a través de Modbus: Habilitat

Configuració de l’inversor Fronius a V2C Cloud

Aquest últim pas és comú a Fronius Primo i GEN24, i consisteix a vincular l’inversor solar amb el carregador.

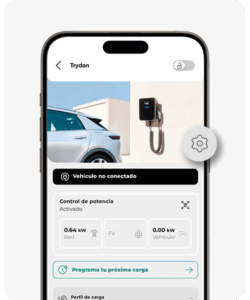

Per configurar correctament el control dinàmic de potència a V2C Cloud, entra a l’apartat “configuració” del teu e-Charger i selecciona ‘control dinàmic de potència’.

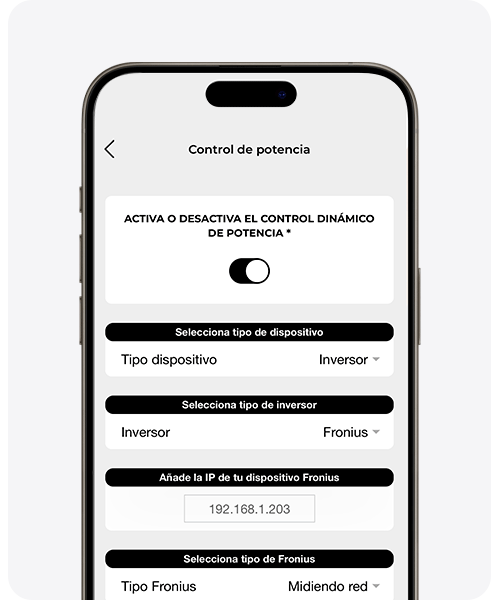

Tria com a tipus de dispositiu ‘inversor’ i selecciona Fronius a l’apartat ‘tipus d’inversor’. Després, assigna l’adreça IP estàtica indicada per Fronius i escull la instal·lació adequada en cada cas.

Finalment, selecciona ‘Desa’ perquè s’apliqui la configuració correctament. L’equip es reiniciarà i estarà preparat per realitzar el control dinàmic de potència.
