Wie installiert man die verkabelten Zähler?

Die verkabelten Zähler sind elektrische Messgeräte, die entwickelt wurden, um den Energieverbrauch zu überwachen und zu steuern. Sie sind ein grundlegendes Werkzeug zur Verwaltung des Energieverbrauchs und ermöglichen eine korrekte Durchführung der dynamischen Leistungsregelung, die hilft, den Energieverbrauch zu optimieren und Kosten zu senken.

Die Installation dieser verkabelten Zähler ist relativ einfach und liefert wesentliche Daten für die Analyse und effiziente Verwaltung der elektrischen Energie. In diesem Abschnitt führen wir dich durch den Prozess der Integration dieser Geräte in das Energiesystem, das deinen e-Charger versorgt, damit du die verkabelten Zähler von renommierten Marken wie Carlo Gavazzi, Chint, Eastron oder Phoenix Contact optimal in deinem Energiesystem installieren kannst.

Im Gegensatz zu den WiFi-Zählern ermöglichen diese Geräte nicht die Visualisierung der Solarerzeugung in V2C Cloud. Alle Energie-/Lademodi für dein Elektrofahrzeug funktionieren jedoch einwandfrei.

Die Installation muss von qualifiziertem Fachpersonal durchgeführt werden, das vollständig für die Einhaltung der Installationsvorschriften und -normen verantwortlich ist.

Inhaltsverzeichnis
  1. Allgemeine Anordnung der verkabelten Zähler
  2. Allgemeines Kommunikationsschema der verkabelten Zähler
  3. Elektrische Schaltpläne der verkabelten Zähler
  4. Konfiguration der verkabelten Zähler in der V2C Cloud App
  5. Support kontaktieren

Allgemeine Anordnung der verkabelten Zähler

Dies ist das allgemeine Schema, um die korrekte Anordnung des Zählers im Energiesystem zu verstehen. Wenn deine Installation eine andere Anordnung als das dargestellte Schema hat, empfehlen wir, die Installationsschemata zu konsultieren, um den Zähler korrekt im Energiesystem zu platzieren.

Zähler
Hauptverteilungsschutzkasten
Ethernet/RS485 Kommunikation
Strommesszange
Zählerstromversorgung

Allgemeines Kommunikationsschema der verkabelten Zähler

Die Integration des Zählers wird empfohlen, über eine RS485-Verbindung über die vom Ladegerät bereitgestellten Ports A und B vorzunehmen, da dies eine größere Flexibilität bietet und den Installationsprozess erleichtert, wodurch eine bessere Anpassung an die unterschiedlichen Implementierungsszenarien ermöglicht wird.


Nachfolgend wird das allgemeine Schema für die Kommunikation zwischen einem der Zähler und dem e-Charger gezeigt.

Einige Zähler zeigen an, dass der Kommunikationsanschluss B positiv (B+) und der Anschluss A negativ (A-) ist. Um die Verbindung korrekt herzustellen, müssen Sie den -B-Port des RS485-Anschlusses von Trydan mit dem Anschluss A- und den A-Port des RS485-Anschlusses von Trydan mit dem Anschluss B+ des Zählers verbinden.

Die Verbindung zwischen dem Ladegerät und dem Zähler erfolgt über eine RTU-Kommunikation über die RS485-Ports mithilfe eines UTP-Kabels.

Elektrische Schaltpläne der verkabelten Zähler

Carlo Gavazzi

Wie installiere ich den Carlo Gavazzi Zähler?
Steuerplatte des e-Chargers
Modbus-Verbindungsanschluss – UTP
Zähler
Installationsschritte
  1. Verbinde die 3 Stromzangen mit den jeweiligen Anschlüssen gemäß dem Schema.
  2. Versorge den Zähler mit Neutralleiter und den entsprechenden Phasen an den oberen Klemmen.
  3. Sie benötigen nur zwei Adern, um die Kommunikation zwischen dem Zähler und dem e-Charger herzustellen. Die Ader, die mit dem B–Anschluss des RS485 des Ladegeräts verbunden ist, muss an Anschluss 12 (A-) angeschlossen werden, und die Ader, die mit dem A-Anschluss verbunden ist, muss an Anschluss 11 (B+) angeschlossen werden.

HINWEIS: Es ist wichtig, dass lose UTP-Drahtenden isoliert (gut vercrimpt) sind und keinen Kontakt miteinander haben.

Chint

Wie installiere ich den Chint Zähler?
Steuerplatte des e-Chargers
Modbus-Verbindungsanschluss – UTP
Zähler
Installationsschritte
  1. Verbinde das Neutralleiterkabel mit Klemme 4 und das Phasenkabel mit Klemme 3.
  2. Verbinde das weiße Kabel der Strommesszange mit Klemme 5 und das schwarze Kabel mit Klemme 6.
  3. Sie benötigen nur zwei Adern, um die Kommunikation zwischen dem Zähler und dem e-Charger herzustellen. Die Ader, die mit dem B–Anschluss des RS485 des Ladegeräts verbunden ist, muss an Anschluss 25 (B-) angeschlossen werden, und die Ader, die mit dem A-Anschluss verbunden ist, muss an Anschluss 24 (A+) angeschlossen werden.

HINWEIS: Es ist wichtig, dass lose UTP-Drahtenden isoliert (gut vercrimpt) sind und keinen Kontakt miteinander haben.

Eastron

Wie installiere ich den Eastron monofasigen Zähler?
Steuerplatte des e-Chargers
Modbus-Verbindungsanschluss – UTP
Zähler
Installationsschritte
  1. Verbinde das Neutralleiterkabel mit Klemme 3 und das Phasenkabel mit Klemme 4.
  2. Verbinde das weiße Kabel der Strommesszange mit Klemme 1 und das schwarze Kabel mit Klemme 2.
  3. Sie benötigen zwei Adern, um die Kommunikation zwischen dem Zähler und dem e-Charger herzustellen. Die Ader, die mit dem B–Anschluss des RS485 des Ladegeräts verbunden ist, muss an Anschluss 9 (B-) angeschlossen werden, und die Ader, die mit dem A-Anschluss verbunden ist, muss an Anschluss 10 (A+) angeschlossen werden.

HINWEIS: Es ist wichtig, dass lose UTP-Drahtenden isoliert (gut vercrimpt) sind und keinen Kontakt miteinander haben.

Wie installiere ich den Eastron dreiphasigen Zähler?
Steuerplatte des e-Chargers
Modbus-Verbindungsanschluss – UTP
Zähler
Installationsschritte
  1. Das Gerät verfügt über 3 Strommesszangen, die du gemäß dem Schema anschließen musst.
  2. Versorge den Zähler mit Neutralleiter und den entsprechenden Phasen an den oberen Klemmen. Es ist erforderlich, den LA mit Phase 1 und den NA mit dem Neutralleiter zu versorgen, um dem Zähler Strom zu geben.
  3. Verbinden Sie den Zähler mit der Steuerplatine des Ladegeräts mittels eines UTP-Kabels mit nur zwei Adern. Die Ader, die mit dem B–Anschluss des RS485-Anschlusses des Ladegeräts verbunden ist, muss an Anschluss 13 (B-) angeschlossen werden, und die Ader, die mit dem A-Anschluss verbunden ist, muss an Anschluss 14 (A+) angeschlossen werden.

HINWEIS: Es ist wichtig, dass lose UTP-Drahtenden isoliert (gut vercrimpt) sind und keinen Kontakt miteinander haben.

Phoenix Contact

Wie installiere ich den Phoenix Contact Zähler?!
Steuerplatte des e-Chargers
Modbus-Verbindungsanschluss – UTP
Zähler
Installationsschritte
  1. Verbinde den Neutralleiter und die Phasen, die aus der Hauptversorgung kommen, mit den oberen Klemmen.
  2. Der Neutralleiter und die Phasen, die in das Haus führen, kommen an die unteren Klemmen.
  3. Sie benötigen nur zwei Adern, um die Kommunikation zwischen dem Zähler und dem e-Charger herzustellen. Die Ader, die mit dem B–Anschluss des RS485-Anschlusses des Ladegeräts verbunden ist, muss an den Anschluss B- und die Ader, die mit dem A-Anschluss verbunden ist, an den Anschluss A+ angeschlossen werden.

HINWEIS: Dieser Zähler funktioniert direkt und benötigt daher keine Strommesszangen. Es ist wichtig, dass lose UTP-Drahtenden isoliert (gut vercrimpt) sind und keinen Kontakt miteinander haben.

WICHTIGER HINWEIS: Die verkabelten Zähler, die für die dynamische Leistungsregelung verwendet werden, dürfen ausschließlich dafür genutzt werden. Um diese Zähler zu installieren, muss den elektrischen Schaltplänen oder Anweisungen gemäß dem Handbuch des jeweiligen Geräts gefolgt werden.

Falls du bereits einen Zähler hast, musst du sicherstellen, dass er mit dem Protokolltyp ‚Modbus‘, einer Baudrate von ‚9600‘ und einer Kommunikationsadresse von ‚1‘ konfiguriert ist.

Konfiguration der verkabelten Zähler in der V2C Cloud App

Nach der Installation und Konfiguration des jeweiligen Zählers ist es unbedingt erforderlich, die dynamische Leistungsregelung optimal zu konfigurieren. Wenn dieser Schritt nicht durchgeführt wird, kann der e-Charger die überschüssige Energie nicht automatisch und dynamisch an die Ladung des Elektrofahrzeugs zuweisen.

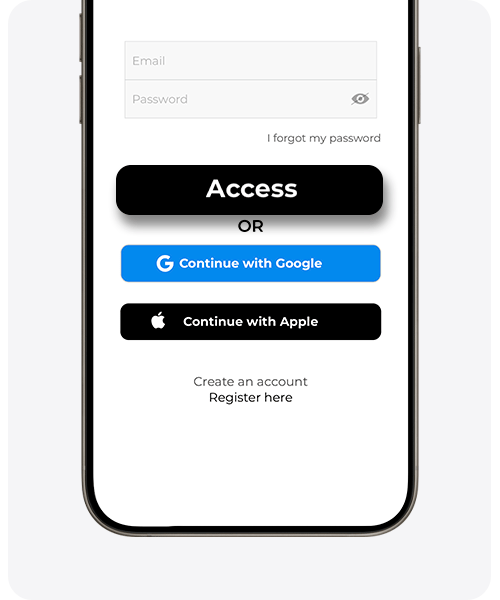

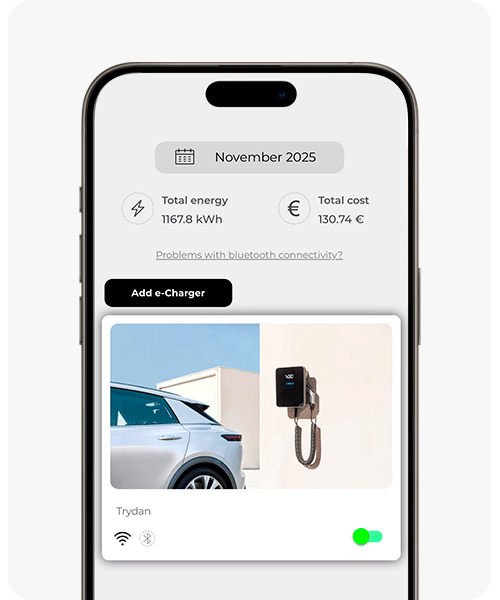

Du kannst dies über Bluetooth oder WiFi (falls verfügbar) konfigurieren. Greife auf die V2C Cloud App von deinem Computer oder Smartphone zu, melde dich mit deinen Benutzerdaten an und konfiguriere die dynamische Leistungsregelung im e-Charger.

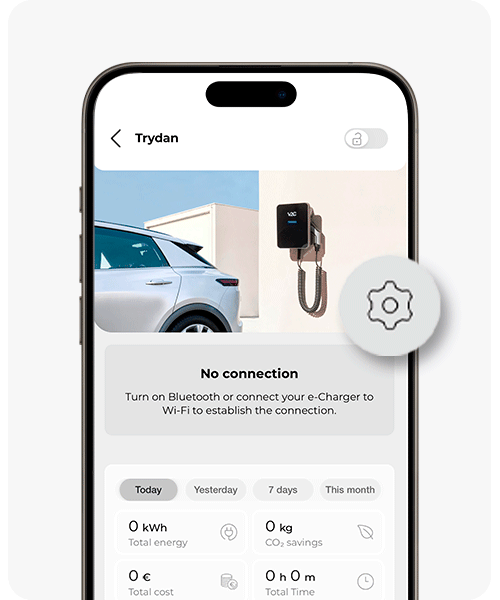

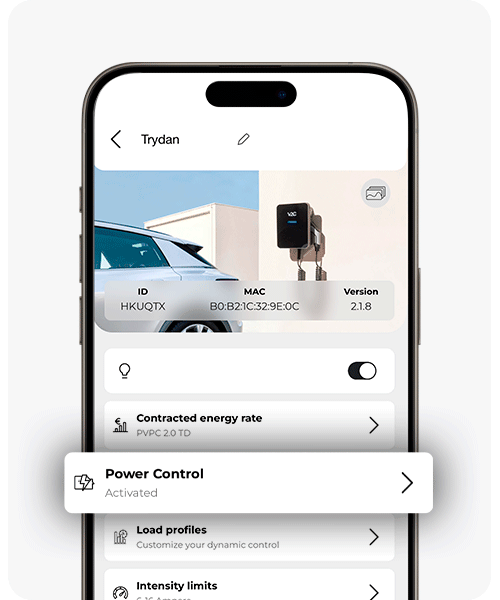

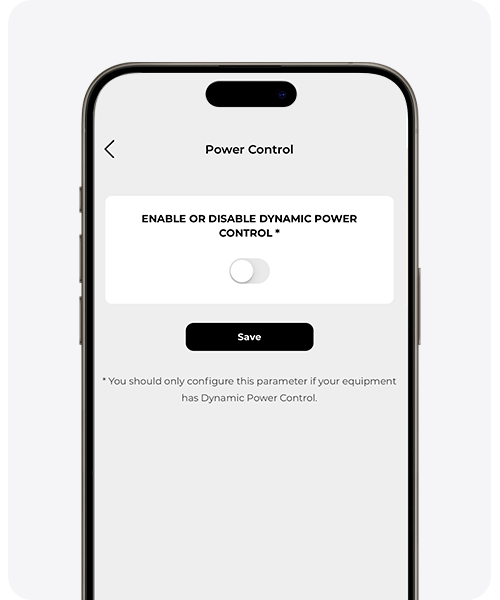

Gehe zum Menü der e-Charger-Konfiguration und wähle ‚dynamische Leistungsregelung‘.

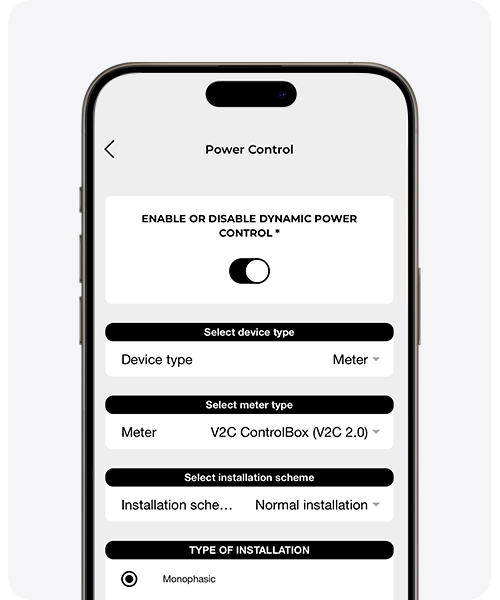

Seleccioniere ‚Zähler‘ als Gerätetyp und wähle den installierten Zähler in der Option ‚Zähler-Typ‘ aus. Im spezifischen Fall des Chint-Zählers musst du die COM-Adresse deines Geräts eingeben.

Finalmente, elige el tipo de instalación de la que dispones. No olvides guardar los cambios para que las modificaciones queden registradas.
Wähle schließlich den Installationstyp, den du verwendest. Vergiss nicht, die Änderungen zu speichern, damit die Modifikationen registriert werden.
Nach der Konfiguration wird die dynamische Leistungsregelung korrekt funktionieren. Um sie anpassung, gehe zurück zum Konfigurationsbildschirm des e-Chargers und wähle ‚dynamische Leistungsregelung konfigurieren‘.
