Fronius Primo omvormer integratie met Trydan

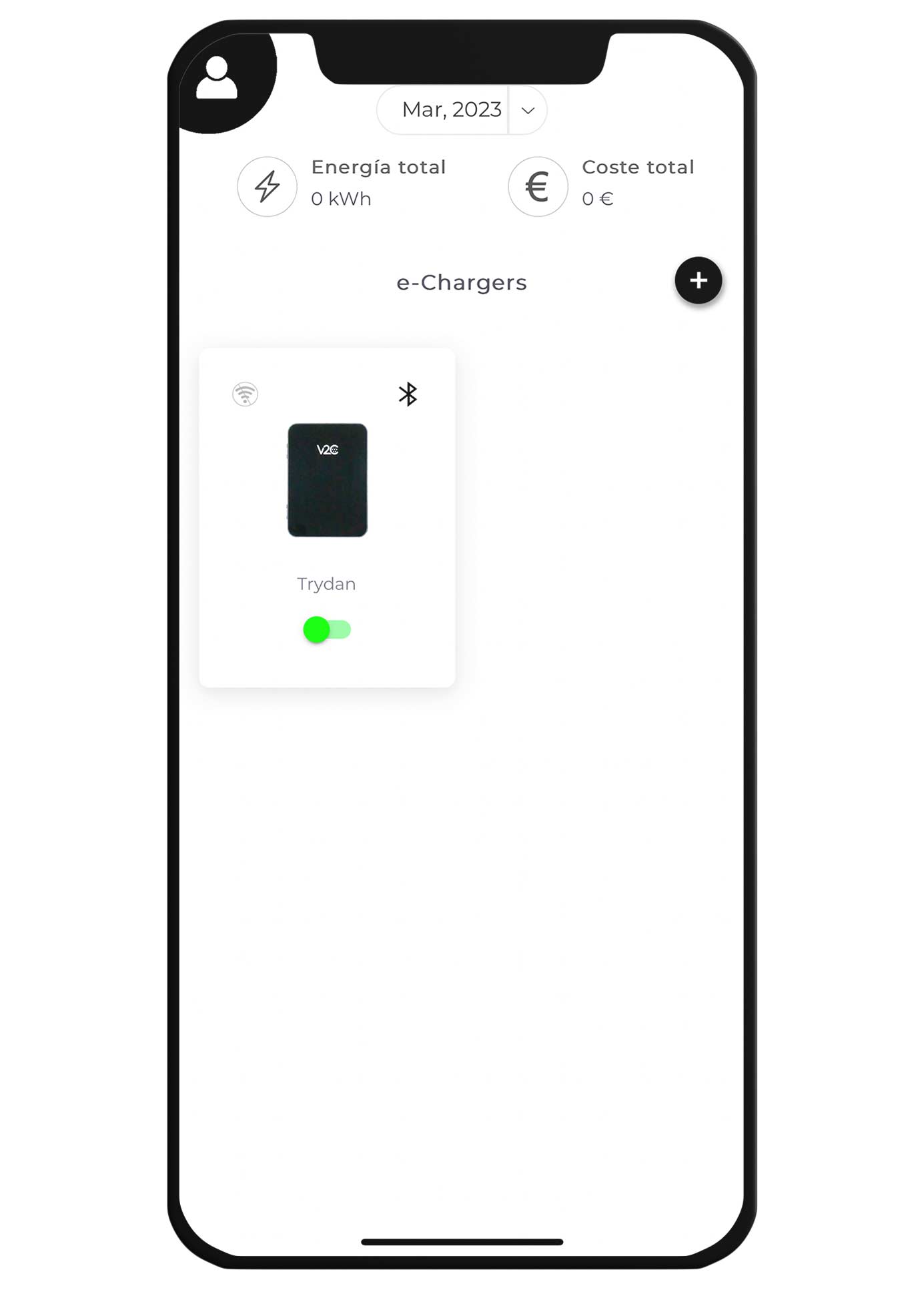

Voordat je verbinding maakt met het Fronius apparaat, moet je controleren of de Trydan e-Charger verbonden is met het WiFi-netwerk. Ga hiervoor naar de V2C Cloud applicatie, selecteer de e-Charger en controleer of deze een WiFi-signaal uitzendt.
Stappen om de WiFi-verbinding te configureren
Als er geen WiFi-signaal wordt uitgezonden, moet je de onderstaande stappen volgen om een WiFi-signaal tot stand te brengen:
- Ga naar de V2C Cloud applicatie vanaf je mobiele apparaat en klik op de afbeelding van de bijbehorende e-Charger.

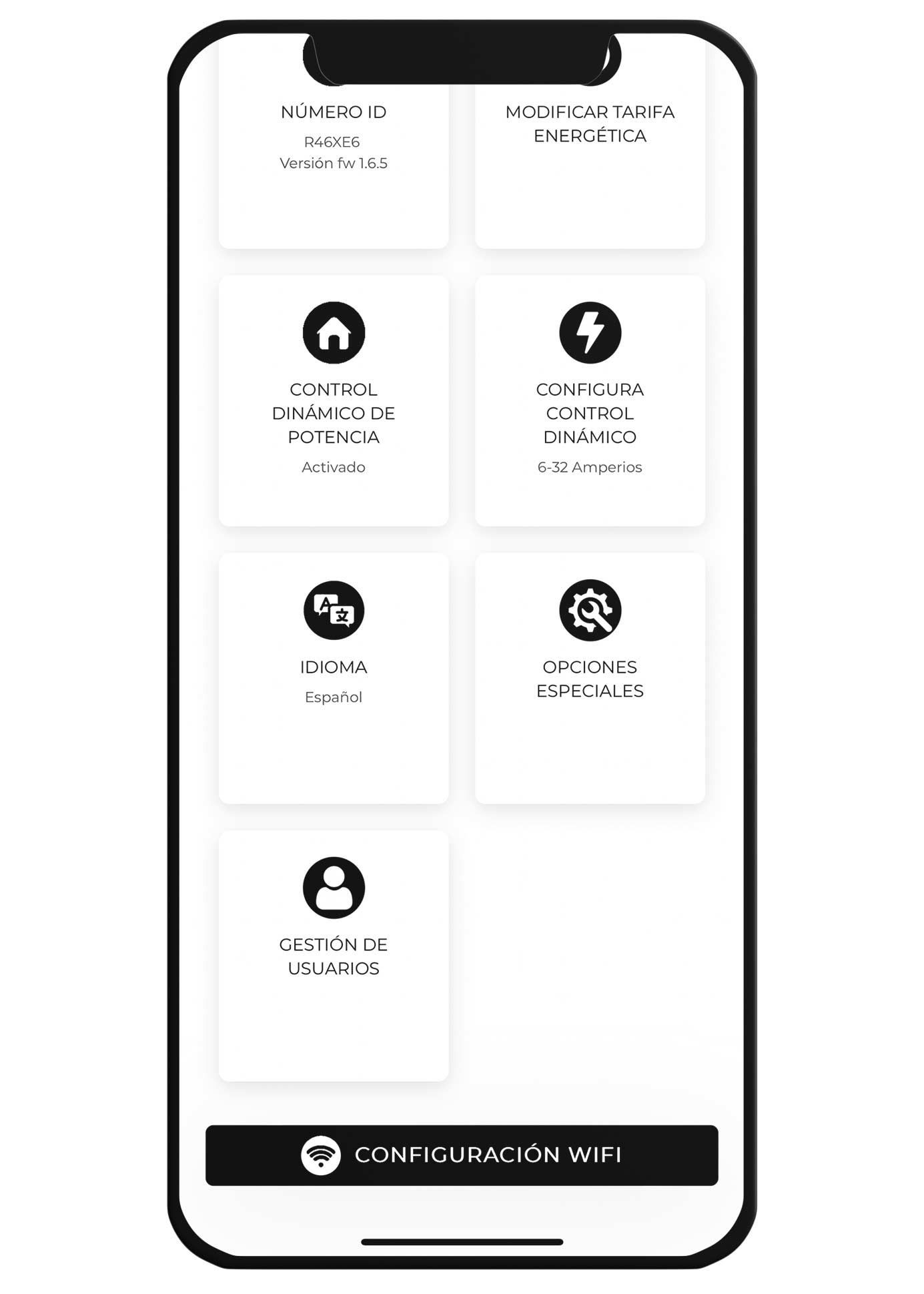

- Druk op het instellingenpictogram rechtsboven en ga naar de WiFi-instellingen door op de knop onderaan te drukken.

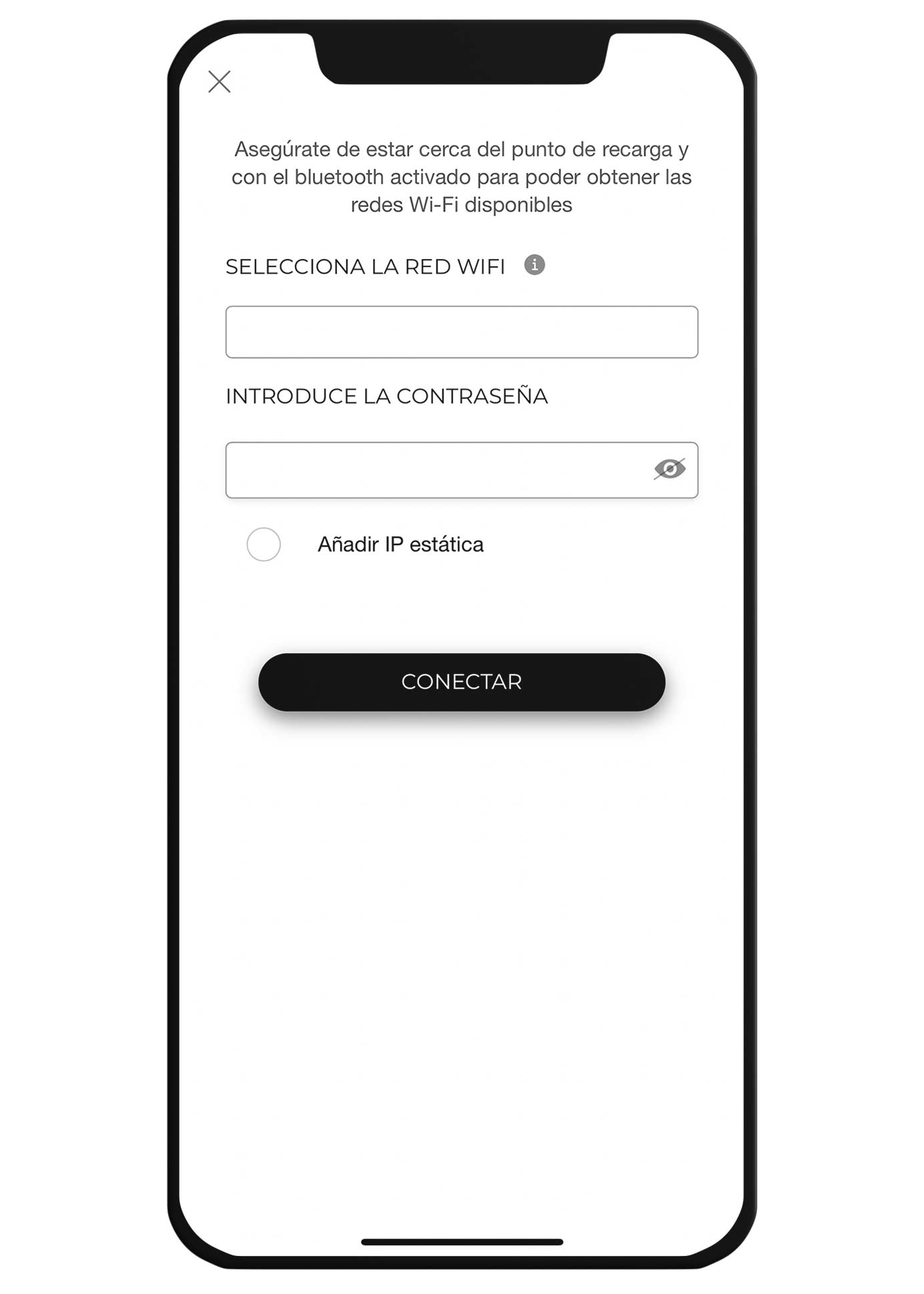

- Geeft de naam aan van het WiFi-netwerk dat moet worden gebruikt voor het apparaat.
Het is belangrijk om de SSID-naam van de geplaatste WiFi te noteren, omdat je deze later zult gebruiken bij de configuratie van de Fronius omvormer.
Fronius omvormer configuratie
De volgende configuratie is bedoeld om de Fronius omvormer te koppelen aan de Trydan e-Charger, zodat deze data kan versturen. Hiervoor moet je de WiFi hotspot van de Fronius omvormer ‘aanzetten’ en inloggen vanaf een computer.
Stappen om het Fronius inverter WiFi-signaal in te schakelen
1.Druk op een willekeurige toets om het scherm in te schakelen en erover te navigeren.
2.Klik op de tweede knop om naar rechts te scrollen tot je bij de configuratieoptie komt. Klik vervolgens op de vierde knop om te accepteren.
3.Druk op de tweede toets voor de optie ‘WiFi-hotspot’ en voer deze in door op de vierde toets te drukken.
4.Druk op de vierde toets om WiFi AP in te schakelen.
5.Eenmaal geactiveerd is het belangrijk om de verstrekte gegevens te noteren, want het proces gaat verder op de computer voor de draadloze WiFi-verbinding die de Fronius omvormer uitzendt.
Verbinding met het draadloze netwerk van Fronius
Zoek vanaf de computer naar het signaal dat door de Fronius omvormer wordt uitgezonden. De sleutel verschijnt op het display van de inverter. Ga in geval van twijfel terug naar het vorige hoofdstuk.
Toegang tot de Fronius configuratie webinterface
Als het draadloze netwerk al tot stand is gebracht, open dan de webbrowser en voer het volgende adres in: http://192.168.250.181/. Als u wordt gevraagd om in te loggen, voer dan admin in als gebruikersnaam en admin als wachtwoord. Als u geen toegang krijgt, moet u contact opnemen met onze installateur of anders met het bedrijf Fronius om ons een eenmalig wachtwoord te geven.
Voorconfiguratie via het webportaal
Volg deze stappen om de nodige aanpassingen aan de omvormer uit te voeren:
1.Klik op de knop Systeeminformatie aan de rechterkant. In dit venster is het belangrijk om te letten op het IP-adres in de sectie ‘WLAN Interface’. Je moet dan controleren of dit IP-adres hetzelfde is als het adres in de sectie ‘Netwerk’.
2. Ga naar het gedeelte ‘Instellingen’ in de zijbalk.
3. Ga naar de optie ‘Netwerk’ in het linkermenu en maak verbinding met hetzelfde draadloze netwerk waarmee de Trydan e-Charger is verbonden. Het IP-adres dat is toegewezen in ‘LAN-instellingen’ moet hetzelfde zijn als het adres dat in stap 1 is verkregen. Als dit niet het geval is, moet je het handmatig wijzigen.
4. Ga naar het gedeelte ‘Modbus’ in het linkermenu en configureer de verschillende opties zoals weergegeven in de onderstaande afbeelding:
Koppeling met Trydan e-Charger

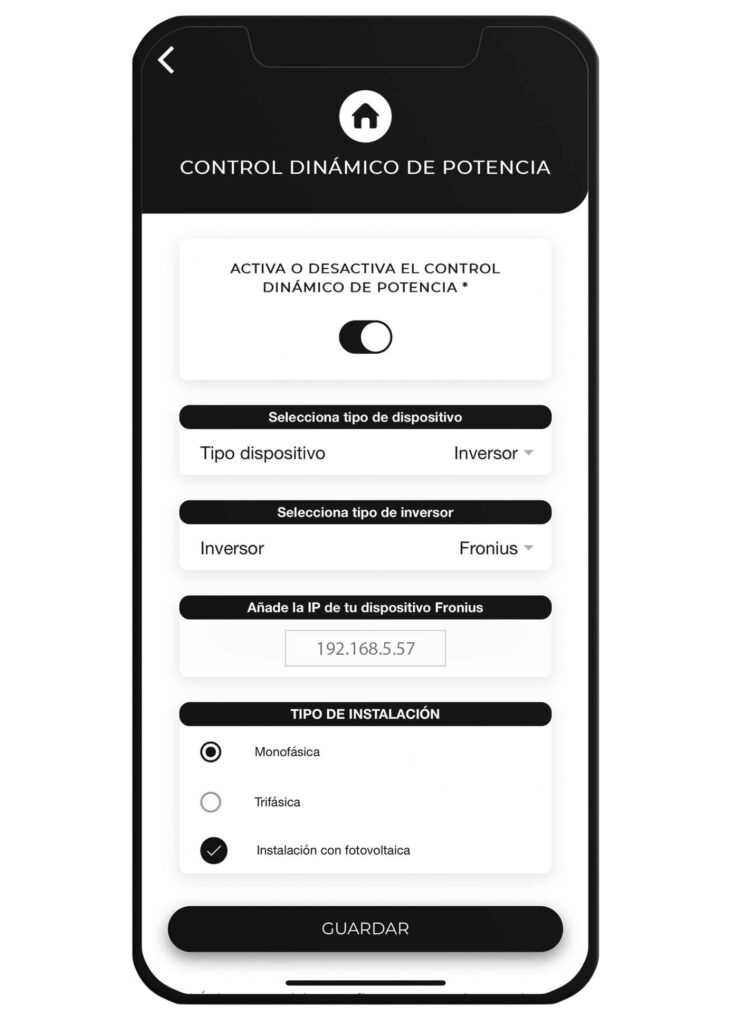

Om het laadpunt te koppelen, ga je naar de V2C Cloud applicatie, selecteer je de e-Charger en ga je naar Instellingen. Ga naar de sectie Dynamic Power Control en selecteer ‘Inverter’ onder ‘Device type’ en ‘Fronius’ onder ‘Inverter type’. Wijs het statische IP-adres toe dat door Fronius is opgegeven. Selecteer tot slot ‘Opslaan’ om de configuratie toe te passen. Daarna start het apparaat opnieuw op en is het klaar om gegevens over het thuisverbruik te ontvangen.
