Équilibrage entre e-Chargers

Contrôle statique de puissance entre plusieurs e-Chargers

Le contrôle statique de puissance entre plusieurs e-Chargers est une solution avancée qui permet une répartition efficace de l’énergie disponible entre tous les points de charge. Il assure une distribution automatique de la puissance totale, évitant les surcharges du réseau tout en optimisant l’utilisation de l’énergie disponible.

Ce système est particulièrement adapté aux sites disposant d’une puissance limitée, que ce soit en raison de la section des câbles de l’infrastructure existante ou de la capacité électrique restreinte du site. Il permet de répondre à ces contraintes en ajustant automatiquement la puissance délivrée par chaque chargeur en fonction des capacités de l’installation.

En outre, il favorise également la scalabilité des installations, en permettant l’ajout progressif de nouveaux équipements en fonction des besoins.

Ce système fonctionne sur un réseau local, ce qui le rend totalement indépendant de la connexion Internet des chargeurs.
Grâce à son système de communication avancé, il permet de réduire les coûts liés à l’installation de réseaux de communication tout en offrant une flexibilité accrue, sans nécessiter une configuration complexe.

Connectez votre équilibrage entre e-Chargers avec le soleil

Intégration photovoltaïque

Quel e-Charger utilisez-vous pour effectuer le contrôle statique de puissance ?

Trydan

Trydan Pro

Pole Pro

Table de matières
  1. Équilibrage entre les e-Chargers avec Trydan et Trydan Pro
  2. Équilibrage entre e-Chargers avec Pole Pro
  3. Avez-vous besoin d’une assistance technique ?

Équilibrage entre les e-Chargers avec Trydan et Trydan Pro

Pour faciliter la configuration et assurer une supervision plus efficace de l’installation, un accès à Internet est recommandé, bien qu’il ne soit pas strictement nécessaire. En cas d’utilisation de plusieurs e-Chargers avec un contrôle dynamique de puissance, il est essentiel qu’ils soient tous connectés au même réseau local, afin d’optimiser leur fonctionnement, notamment via Internet.

Méthodes de connexion entre plusieurs Trydan et Trydan Pro

Option 1 : Connexion via routeur (WiFi ou Ethernet)

Dans cette configuration, il ne suffit pas que les appareils soient simplement connectés au même réseau local : ils doivent également être reliés à un seul et même routeur disposant d’un accès Internet. Tous les dispositifs impliqués dans la gestion de l’énergie doivent partager la même passerelle réseau, définie par ce routeur, afin de garantir une communication optimale.

Pour la connexion Wi-Fi, il est important de s’assurer que chaque e-Charger bénéficie d’un réseau stable. Le dispositif Maître doit obligatoirement être connecté au routeur via un câble Ethernet, afin de garantir le bon fonctionnement de l’équilibrage de puissance.

Si le routeur ne dispose pas d’un nombre suffisant de ports Ethernet, il doit être relié à un hub ou à un switch central, offrant le nombre de ports nécessaire pour connecter l’ensemble des points de charge.

Option 2 : Connexion en série

La connexion en série s’effectue via un câblage directement relié à la carte de contrôle du chargeur.

Port RJ45
Bornes A et B

REMARQUE : Que les appareils soient connectés à Internet ou non, la communication locale reste prioritaire sur la connexion Internet.

Pendant la synchronisation des e-Chargers, le logo V2C de la façade s’allume et clignote en violet. Une fois la synchronisation terminée, la couleur du logo change automatiquement en fonction de l’état de charge.

Équilibrage entre e-Chargers avec Pole Pro

Bien qu’une connexion Internet ne soit pas indispensable, elle est recommandée pour améliorer la supervision et faciliter la configuration de l’installation. Si vous choisissez de connecter les e-Chargers à Internet pour optimiser la gestion du contrôle dynamique entre plusieurs e-Chargers, il est essentiel qu’ils soient reliés au même réseau local.

L’installation doit être réalisée par un personnel qualifié et compétent, qui est entièrement responsable du respect de l’ensemble des normes et réglementations en vigueur.

FORMATION EN LIGNE POLE PRO

Vous souhaitez découvrir comment installer et configurer le Pole Pro afin d’optimiser ses performances ?

Accéder à la formation

Comment connecter plusieurs Pole Pro ?

Option 1 : Routeur commun avec 4G ou fibre

En plus d’être connectés au même réseau local, les dispositifs doivent être interconnectés via un routeur commun, équipé d’une connexion 4G ou relié à un réseau de fibre optique existant. Ce routeur doit également posséder une passerelle réseau identique à tous les équipements impliqués dans l’équilibrage de l’énergie.

Pour une installation standard, il est essentiel d’installer un routeur qui crée le réseau local. Ce routeur doit être relié à un hub ou à un commutateur central disposant d’assez de ports pour tous les e-Chargers. Cependant, si l’installation est de petite taille et que le routeur offre suffisamment de ports Ethernet, l’installation d’un hub n’est pas nécessaire : la connexion peut se faire directement au routeur.

Les connexions TCP/IP doivent être installées en topologie étoile, avec un câble réseau dédié à chaque chargeur. Le câble UTP peut atteindre une longueur maximale de 100 mètres. Au-delà, il est nécessaire d’utiliser une connexion en fibre optique.

Option 2 : Connexion WiFi

Une connexion WiFi peut également être utilisée pour se connecter au routeur, à condition que la couverture soit bonne. L’exigence principale est que la connexion soit suffisamment stable pour desservir tous les e-Chargers.

Option 3 : Connexion en série

Enfin, il est possible de connecter les points de recharge en série, ce qui réduit l’utilisation de câbles Ethernet et simplifie l’installation. Pour cela, il convient d’utiliser l’appareil référencé Split-Ethernet, disponible à l’achat séparément de Pole Pro.

Cet appareil permet de connecter le câble Ethernet à l’entrée de l’e-Charger. Il est équipé d’un connecteur USB à brancher sur l’entrée correspondante, ainsi que de deux ports Ethernet : l’un pour le câble provenant de l’installation, et l’autre pour celui qui se dirige vers le chargeur suivant.

Routeur
Carte de contrôle
Connexion à la carte de contrôle
Câble UTP (max. 100 m.)
Ethe-rnet
USB

La connexion part du routeur vers le premier split, comme illustré sur l’image. Ce split est relié à la carte de puissance via un câble Ethernet et un câble USB. Ensuite, un câble UTP part du split vers le Pole Pro suivant. Ce schéma est répété pour chaque connexion jusqu’au dernier équipement de la chaîne. Pour ce dernier appareil, aucun split n’est nécessaire : il suffit de brancher le câble UTP directement à la carte de contrôle.

Configuration et activation du contrôle statique de puissance pour plusieurs e-Chargers dans V2C Cloud

Parmi tous les points de recharge connectés, vous pouvez activer l’équilibrage entre e-Chargers uniquement sur les appareils de votre choix. Pour donner la priorité à un chargeur spécifique et éviter son équilibrage, il suffit de ne pas activer ou de désactiver cette fonction sur cet appareil.

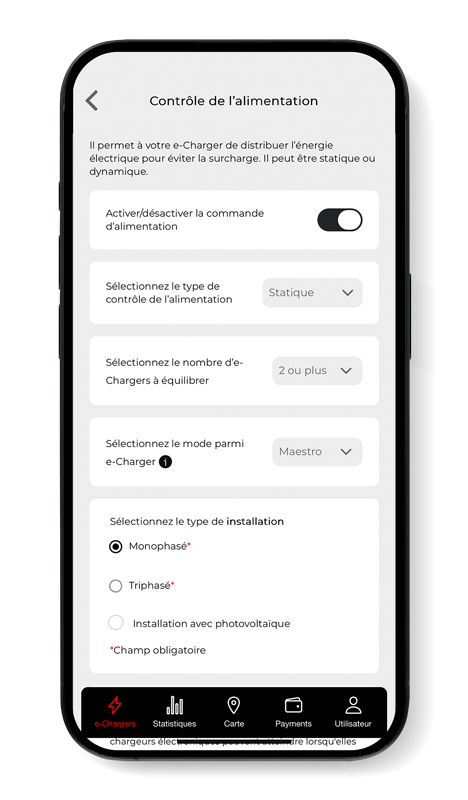

Pour activer l’équilibrage de charge entre plusieurs e-Chargers, accédez à l’application V2C Cloud depuis votre smartphone ou votre ordinateur, puis ajoutez les chargeurs. Ensuite, activez le contrôle dynamique de puissance sur tous les chargeurs.

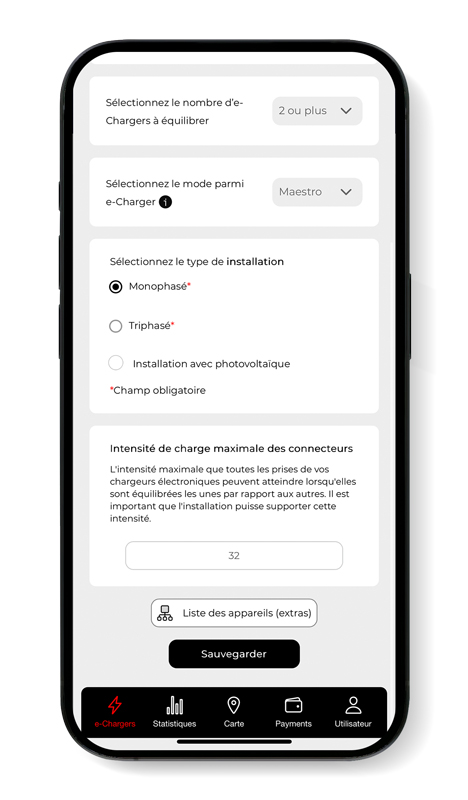

Assurez-vous que le type de contrôle de puissance est défini sur « Statique ». Sélectionnez ensuite le nombre d’e-Chargers à équilibrer, puis attribuez à chaque e-Charger le rôle de Maître ou d’Extra.

Une fois le contrôle de puissance activé et configuré sur tous les points de recharge, le Maître reconnaîtra automatiquement tous les chargeurs connectés et actifs sur le réseau comme des Extras.


Par ailleurs, la fonction appelée «Liste des appareils (extras) » permet de visualiser la liste de tous les équipements secondaires avec lesquels le Maître communique, ainsi que des informations détaillées sur chacun d’eux.

Personnalisez le contrôle de puissance pour maximiser votre énergie

La personnalisation du contrôle de puissance est essentielle pour en maximiser l’efficacité. En ajustant les profils de charge selon vos besoins spécifiques, vous pouvez non seulement réduire votre consommation d’énergie, mais aussi optimiser l’utilisation globale du système. Une configuration des profils de charge précise permet de gérer la durée et l’intensité de charge, ce qui peut générer des économies significatives sur votre facture énergétique.

Pour tirer pleinement parti du contrôle de puissance, il est essentiel de bien le configurer.

Comment personnaliser le contrôle de puissance?
