Integracija ZCS Azzurro invertera s Trydan/Trydan Pro

Inverteri ZCS Azzurro mogu se integrirati s punjačem Trydan ili Trydan Pro putem Modbus protokola, bilo putem RS485 veze ili TCP mreže. Ova integracija omogućava da oba uređaja razmjenjuju informacije u stvarnom vremenu, postižući učinkovitije upravljanje energijom i optimizirajući proces punjenja električnog vozila.

Punjač Trydan je kompatibilan s širokim spektrom invertera ZCS Azzurro, uključujući hibridne modele (HYD), seriju 3000–6000, kao i monofazne i trifazne invertere, što omogućava njihovu integraciju u različite vrste instalacija i energetskih konfiguracija.

Table Of Contents
  1. Metode povezivanja između Trydan i ZCS Azzurro
  2. Trebaš tehničku podršku?

Metode povezivanja između Trydan i ZCS Azzurro

Postoje dva glavna načina za povezivanje Trydan punjača s ZCS Azzurro inverterom:

Modbus RTU veza (RS485 preko kabela) – Preporučeno

Veza Modbus RTU omogućuje izravnu komunikaciju putem kabela, što je najstabilnija i preporučena opcija za fiksne instalacije.

Kontrolna ploča e-Charger-a
Modbus ulazna veza – UTP
Inverter

Izvršite fizičku vezu s RS485 priključkom invertera ZCS Azzurro na punjač Trydan koristeći RJ45/UTP kabel. Povežite pin 2 (A/RS485+) i pin 3 (B/RS485-) invertera s odgovarajućim pinovima na RS485 poklopcu Trydan (vidi shemu).

Jednom kada je fizička veza uspostavljena, pomaknite ovu stranicu do ‘Obavezan korak – Konfiguracija u V2C Cloud aplikaciji’ kako biste prilagodili potrebne parametre koji osiguravaju ispravan rad.

Modbus TCP WiFi povezivanje

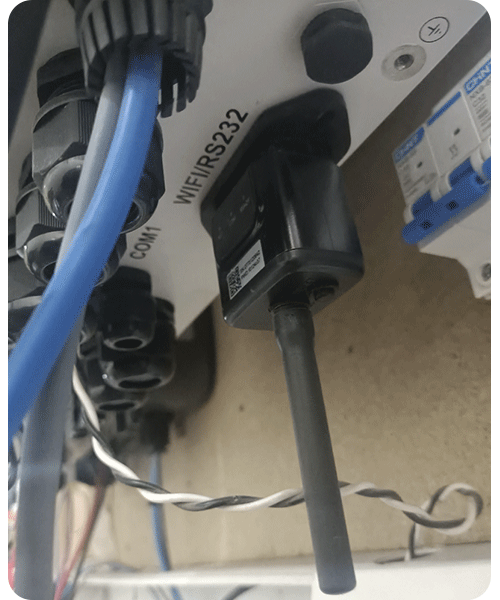

Možete koristiti opciju Modbus TCP ako imate Solarman Stick Logger LSW-3, koji se povezuje s inverterom putem RS-232, nudeći vezu s njim putem WiFi-a (Modbus TCP putem Solarman V5 protokola).

Veza s dongleom se ostvaruje putem lokalnog WiFi-a. Oba uređaja moraju biti povezana na istu lokalnu mrežu.

Morate navesti IP adresu invertera u postavkama dinamičke kontrole snage u besplatnoj aplikaciji V2C Cloud. Da biste to učinili, pomaknite ovu stranicu do ‘Obavezan korak – Postavke u aplikaciji V2C Cloud’ kako biste saznali kako to učiniti.

Obavezan korak – Postavke u aplikaciji V2C Cloud

Ovaj korak je obavezan za oba tipa veze, kako putem Wi-Fi tako i putem žične veze.

Neophodno je izvršiti konfiguraciju dinamičke kontrole snage putem V2C Cloud (u verziji mobilne aplikacije ili weba) kako bi se osigurao ispravan rad sistema. Bez ove konfiguracije, uređaj neće moći adekvatno upravljati dostupnom snagom niti optimizirati punjenje.

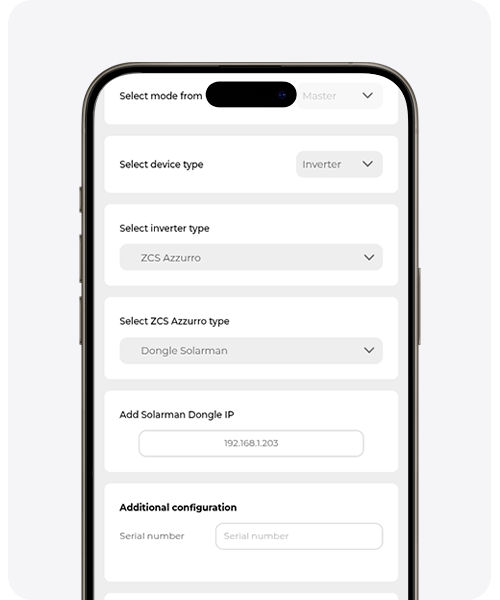

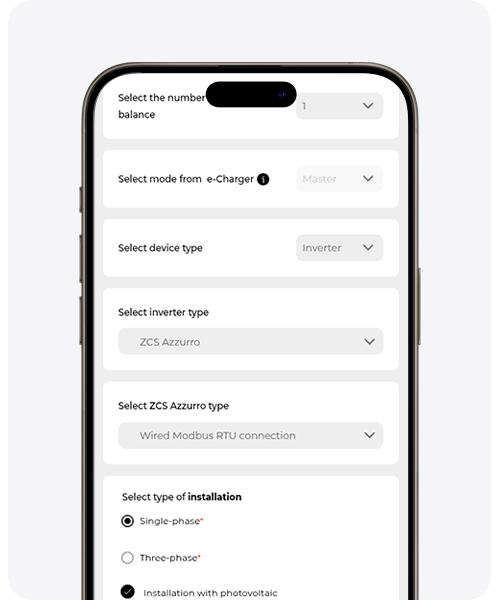

Ako koristiš žičanu vezu, uzmi kao referencu pretposljednju sliku. S druge strane, ako koristiš vezu putem dongle-a, pogledaj posljednju sliku.

Ako još nemaš račun na V2C Cloud ili imaš pitanja o radu aplikacije, možeš pogledati ovu vodič za konfiguraciju V2C Cloud.
