Integrazione dell’inverter ZCS Azzurro con Trydan/Trydan Pro

Gli inverter ZCS Azzurro possono integrarsi con il caricatore Trydan o Trydan Pro tramite il protocollo Modbus, sia mediante connessione RS485 o tramite rete TCP. Questa integrazione consente a entrambi i dispositivi di scambiarsi informazioni in tempo reale, ottenendo una gestione più efficiente dell’energia e ottimizzando il processo di ricarica del veicolo elettrico.

Il caricatore Trydan è compatibile con un’ampia gamma di inverter ZCS Azzurro, inclusi i modelli ibridi (HYD), la serie 3000–6000, così come inverter monofase e trifase, consentendo la loro integrazione in diversi tipi di impianti e configurazioni energetiche.

Table Of Contents
  1. Metodi di connessione tra Trydan e ZCS Azzurro
  2. Hai bisogno di assistenza tecnica?

Metodi di connessione tra Trydan e ZCS Azzurro

Esistono due forme principali per collegare il caricatore Trydan a un inverter ZCS Azzurro:

Connessione Modbus RTU (RS485 cablato) – Consigliato

La connessione Modbus RTU consente una comunicazione diretta tramite cavo, rappresentando l’opzione più stabile e consigliata per installazioni fisse.

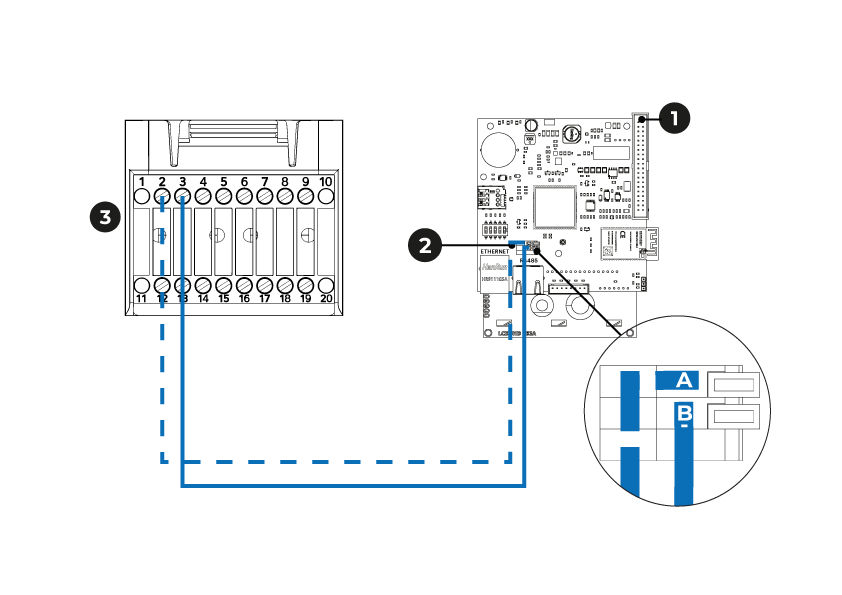

Scheda di controllo dell’e-Charger
Ingresso connessione Modbus – UTP
Inverter

Collegare fisicamente la porta RS485 dell’inverter ZCS Azzurro al caricatore Trydan utilizzando un cavo RJ45/UTP. Collegare il pin 2 (A/RS485+) e il pin 3 (B/RS485-) dell’inverter ai pin corrispondenti nel coperchio RS485 di Trydan (vedere schema).

Una volta effettuata la connessione fisica, scorri questa pagina fino al ‘Passo obbligatorio – Configurazione nell’app V2C Cloud’ per regolare i parametri necessari a garantire il corretto funzionamento.

Connessione Modbus TCP WiFi

Puoi utilizzare l’opzione Modbus TCP se disponi dello Solarman Stick Logger LSW-3, che si collega all’inverter tramite RS-232, offrendo la connessione tramite WiFi.

La connessione al dongle avviene tramite WiFi locale. Entrambi i dispositivi devono essere collegati alla stessa rete locale.

Devi indicare l’IP e il S/N dello Stick Logger nella configurazione del controllo di potenza dinamico nell’app gratuita V2C Cloud. A tal fine, scorri questa pagina fino al ‘Passo obbligatorio – Configurazione nell’app V2C Cloud’ per sapere come procedere.

Passo obbligatorio – Configurazione nell’app V2C Cloud

Questo passaggio è obbligatorio per entrambi i tipi di connessione, sia tramite Wi-Fi che tramite cavo.

È fondamentale eseguire la configurazione del controllo di potenza dinamico dall’app V2C Cloud (versione mobile o web) per garantire il corretto funzionamento del sistema. Senza questa configurazione, l’apparecchio non potrà gestire adeguatamente la potenza disponibile né ottimizzare la ricarica.

Se utilizzi la connessione cablata, prendi come riferimento la penultima immagine. Se utilizzi la connessione tramite dongle (WiFi): consulta l’ultima immagine.

In caso di configurazione tramite dongle, è necessario inserire nell’app l’IP e il S/N del dispositivo:
-Individua il Numero di Serie (S/N) sull’etichetta dello Stick Logger.
-Per consultare l’IP assegnato: connettiti alla rete Wi-Fi del dispositivo (AP_xxxxxxxx) usando la password PSW riportata sull’etichetta. Una volta connesso, accedi dal browser all’indirizzo 10.10.100.254 (utente: admin – password: admin) e individua l’indirizzo nel menu Quick Set > IP Address.

Importante: L’inserimento del Numero di Serie è fondamentale; senza di esso, la comunicazione tra Trydan e l’inverter non potrà essere stabilita.

Se non hai ancora un account su V2C Cloud o hai domande sul funzionamento dell’app, puoi consultare questa guida di configurazione di V2C Cloud.
