Manual de conexión del mando a distancia
Una forma de bloquear y desbloquear el e-Charger es a través de un mando a distancia. A continuación, te mostramos los pasos para habilitar el control remoto y poder controlar el cargador con comodidad y gestionar la carga a distancia.
Pasos para la conexión e instalación del mando a distancia
1. Accede a la placa de potencia
Accede al interior del cargador y localiza los puertos P3 y P4 de la placa de potencia. Si alguno de ellos tiene incorporado un jumper, debes extraerlo para poder conectar los cables.

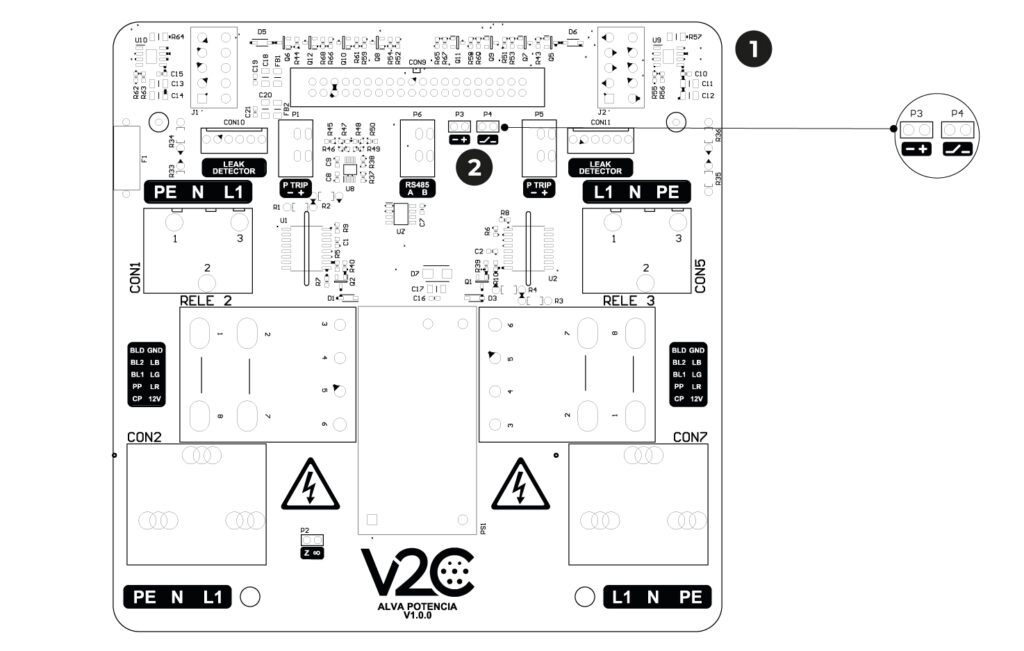

Placa de potencia monofásica

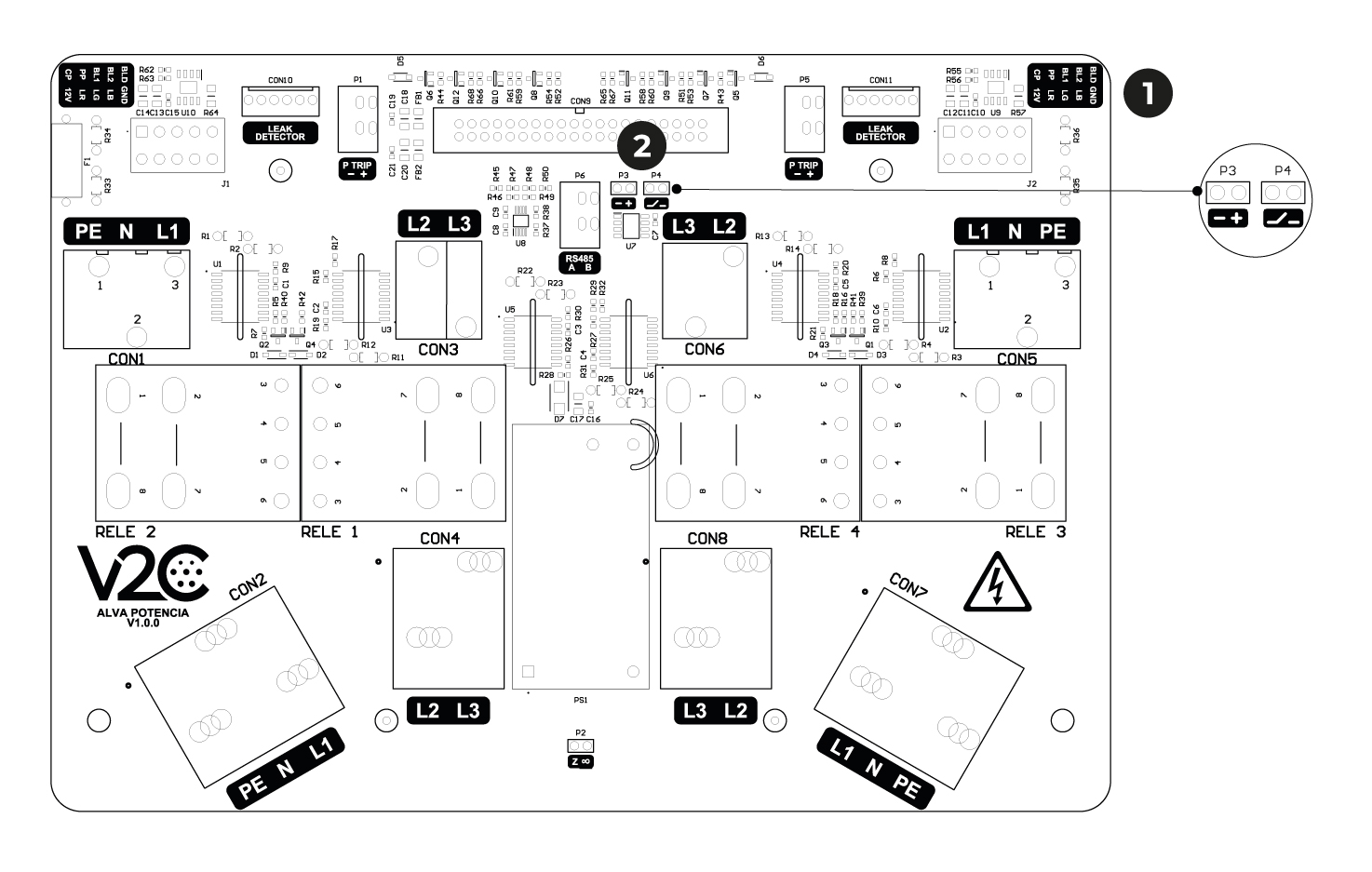

Placa de potencia trifásica
Placa de potencia
Puertos P3 y P4. Cada uno de los puertos tiene dos pines.
2. Conecta la placa del mando
A continuación, debes conectar la placa del mando (módulo de recepción) a la placa de potencia de Alva. El módulo de recepción está compuesto por cinco 5 puertos: NC, COM, NO, +VCC, -GND. Fija la conexión siguiendo el siguiente esquema:
Parte trasera del módulo de recepción
3. Configura el mando a distancia
Para vincular un mando:
– Presiona 3 veces el botón blanco ubicado en la esquina inferior del módulo de recepción (dentro de la caja protectora).
– Se encenderá una luz roja indicando que el módulo está en “modo vinculación”.
– En el mando, presiona la secuencia: CANDADO ABIERTO – CANDADO CERRADO – CANDADO ABIERTO.
– El cargador se encenderá. Para apagarlo, presiona el botón CANDADO CERRADO en el mando.
– Si deseas agregar otro mando, repite el paso 1.
Para eliminar todos los mandos o resetear el módulo:
– Presiona 8 veces el botón blanco en la esquina inferior del módulo de recepción.
– La luz roja parpadeará; espera a que se apague para completar el proceso de reseteo.
Módulo de recepción parte delantera
Luz LED de programación
Botón de programación
Mando de conexión
NOTA: Si presenta problemas para la vinculación, revisa la conexión y resetea el módulo.
