Protecciones eléctricas

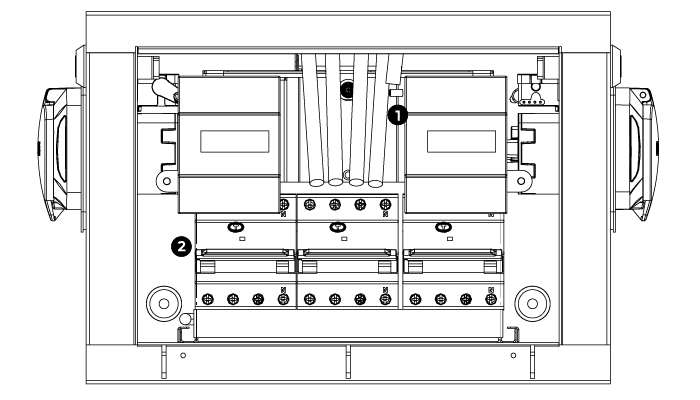

El cargador Alva incorpora una serie de protecciones eléctricas destinadas a garantizar la seguridad de la instalación y del usuario durante la carga. En esta página encontrarás su ubicación dentro del equipo, cómo están conexionadas y su funcionamiento. Antes de manipular estas protecciones, asegúrate de desconectar la alimentación eléctrica del cargador y sigue en todo momento la normativa de instalación vigente.
Borna tierra
Protecciones eléctricas
La manipulación del equipo debe ser realizada por personal técnico competente y cualificado, totalmente responsables del cumplimiento de las disposiciones de instalación y normas existentes.
Antes de manipular el cargador, desconecta la corriente y trabaja con las herramientas adecuadas. Si el equipo se usa o se modifica fuera de lo especificado por el fabricante, la seguridad puede quedar comprometida eximiendo de toda responsabilidad por uso inadecuado. El interior del equipo solo debe ser manipulado por personal de nuestro servicio técnico.
Conexionado
Monofásico
MINI-PT-TDA
Para el correcto funcionamiento del equipo, las Fases deben estar conectadas en las bornas ‘L’ y el neutro en la norma ‘N’.
NO INSTALAR EN LÍNEAS SIN NEUTRO (N) Y SIN TOMA DE TIERRA (PE).
Si se conecta equivocadamente una de las Fases (L) en el lugar del Neutro (N) y se le da corriente al equipo, la ventana de aviso parpadeará rápidamente en color verde indicando que hay un error de conexión.
Diagrama
Monofásico
MINI-PT-TDA
Funcionamiento
El equipo mide la tensión en la instalación permanentemente y detecta cualquier aumento de ésta, superior al 10% de la tensión nominal. En caso de detectar dicha anomalía, actúa sobre el IGA (Interruptor General Automático), desconectando la tensión en la instalación. El tiempo de actuación dependerá del nivel de sobretensión detectado (según especificaciones de la Norma UNE-EN50550/63052 IEC-63052:2019).
El dispositivo volverá a estar operativo una vez que se rearme manualmente, siempre y cuando la tensión se encuentre entre sus valores nominales.
En el caso de que se produzca una sobretensión transitoria, el equipo la absorbe, derivándola a tierra evitando así que produzca cualquier daño en los dispositivos conectados a la red. La ventana de aviso quedará iluminada de forma continua en color verde.
Si a causa de una sobretensión transitoria la protección quedara inoperativa, mostrará la ventana de aviso en color rojo. En tal caso, el módulo protector habrá quedado inutilizado, debiendo ser sustituido por otro.
A la hora de cablear el equipo, si se conecta equivocadamente una de las fases (L) en el lugar del neutro (N) y le damos corriente al equipo, la ventana de aviso parpadeará rápidamente en color verde indicando que hay un error de conexión. Si el equipo está bien conectado y en correcto funcionamiento, la ventana de aviso parpadeará en verde lentamente.
Curva de disparo
Especificaciones MINI-PT-TDA
Generales
| Tensión nominal Un | 240 VAC |
| Frecuencia | 50-60 Hz |
| Sección máxima de bornas | 25mm2 |
| Sensibilidad nominal ln | 30 mA |
| Nº polos | 1P + N |
| Márgenes ambientales | -20º +70º / 80% H.R. |
| Protección | IP20 |
| Montaje | Rail DIN 35 |
| Nº de módulos DIN | 3 |
| Directivas | 2014-35-UE (LVD) 2014-30-UE (EMC) 2014-65-UE (RoHS) |
Permanentes
| Tensión de disparo Tiempo de respuesta por sobretensión | Según norma UNE-EN50550/63052 IEC-63052:2019 |
Transitorias
| Intensidad máxima lmax | 12,5 kA ; 8/20 |
| Intensidad nominal In | 6 kA |
| Nivel de protección Up | ≤1,5kV |
| Tipo | 2 |
IGA
| Intensidad nominal | 40 A |
| Curva | C |
| Poder de corte | 10 kA |
DIF
| Sensibilidad nominal In | 30 mA |
| Tipo | A |
¿Quieres consultar el despiece interno completo? Accede a la página de despiece de Alva para ver todos sus componentes en detalle.
¿Necesitas soporte técnico?
Resuelve tu incidencia al instante a través de nuestro Chat con IA. Si no se resuelve, genera una solicitud en el Centro de Soporte Técnico y nos pondremos en contacto contigo lo antes posible para ofrecerte la mejor solución.
