Integración del inversor Huawei con Trydan

Los inversores Huawei son líderes en la industria solar, proporcionando soluciones eficientes y fiables para la conversión de energía fotovoltaica. Reconocidos por su calidad, conectividad y compatibilidad con diversas marcas.

Para configurar Trydan con el inversor Huawei, lo primero es verificar si el modelo de inversor se encuentra entre los que establecen conexión directa e inalámbrica con el e-Charger o, si por el contrario, requiere de la instalación de una pinza amperimétrica. Cabe destacar que al ser un inversor diseñado para trabajar con baterías, la mejor forma de conexión es directamente al inversor.

Tabla de contenidos
  1. Instalación eléctrica
  2. Configuración del inversor Huawei
  3. Conexión al inversor
  4. Configuración del inversor Huawei en la app V2C Cloud
  5. ¿He realizado correctamente la integración?
  6. ¿Necesitas soporte técnico?

Instalación eléctrica

Una vez confirmado que tu inversor Huawei se encuentra dentro del listado, asegúrate de que ha sido correctamente instalado y configurado. A continuación, debes tomar las mediciones del hogar. Para ello, es necesario conectar uno de los medidores compatibles especificados por Huawei al inversor. En este manual, utilizaremos como ejemplo el medidor DDSU666-H.

Instalación del medidor de potencia (DDSU666-H)

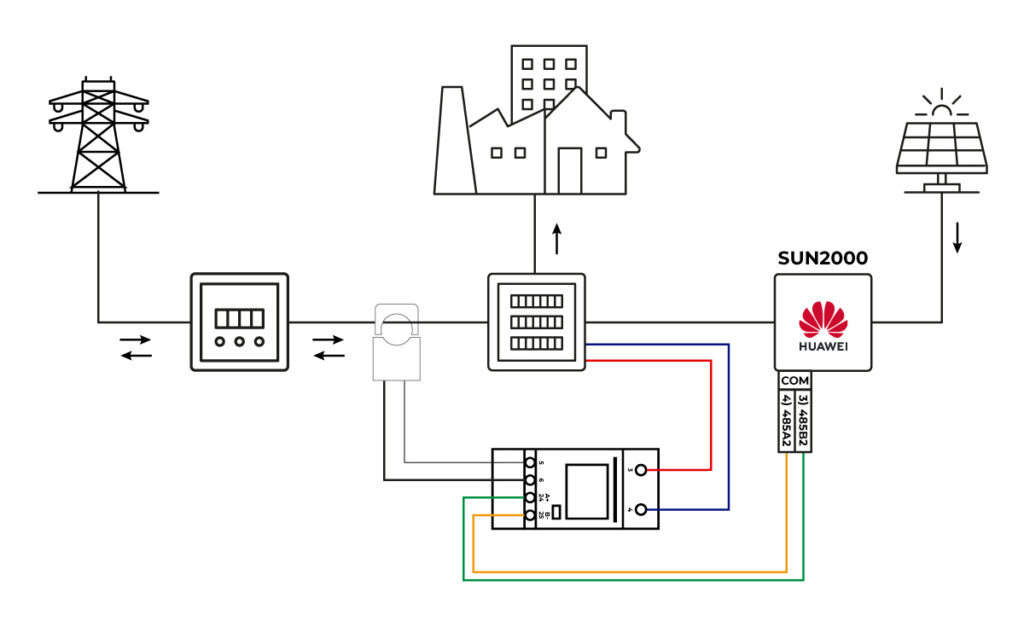

El medidor se encarga de calcular el consumo del hogar y enviarlo al inversor a través de RS485. Para que esta comunicación se establezca hay que realizar las siguientes conexiones:

1. 485B1

Señal diferencial – del RS485
Un único SUN2000: –
SUN2000 en cascada: Se conecta a las unidades SUN2000

2. 485A1

RS485A, señal diferencial + del RS485
Un único SUN2000: –
SUN2000 en cascada: –

3. 485B2

RS485B, señal diferencial – del RS485
Un único SUN2000: Se utilizan para la conexión a los puertos de la señal RS485 de la batería y del medidor de potencia.
SUN2000 en cascada: Se utilizan para la conexión a los puertos de la señal RS485 de la batería y del medidor de potencia.

4. 485A2

RS485A, señal diferencial + del RS485
Un único SUN2000: Cuando se configuran tanto la batería como el medidor de potencia, se deben crispar en los puertos 485B2 y 485A2
SUN2000 en cascada: Cuando se configuran tanto la batería como el medidor de potencia, se deben crispar en los puertos 485B2 y 485A2

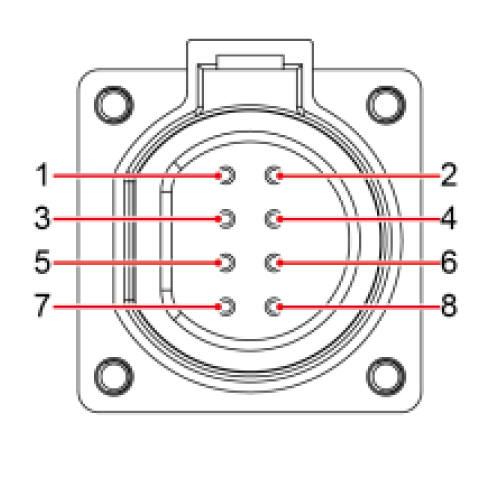

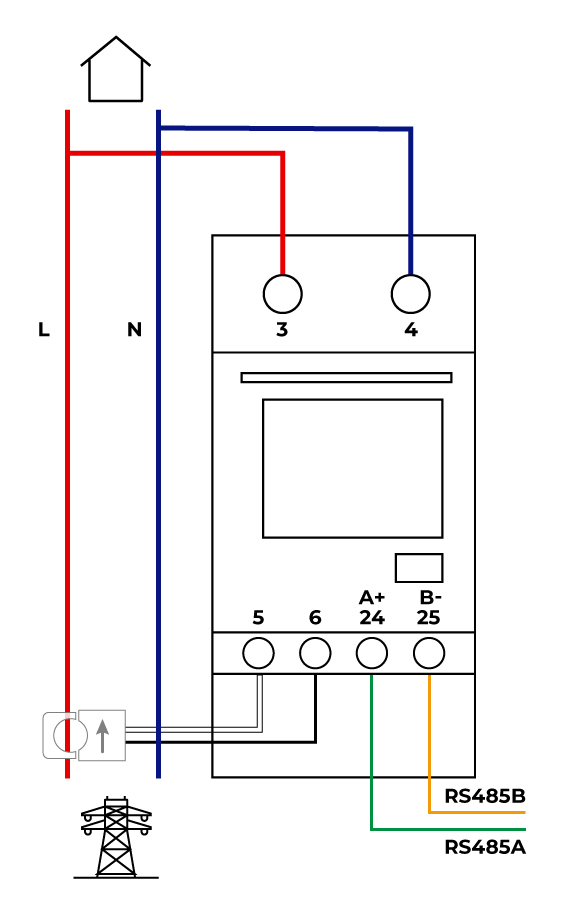

Para alimentar el medidor debes conectar la fase a la borna 3 y el neutro a la borna 4. Tras ello, establece la comunicación RS485 conectando la borna 24 (A+) y 25 (B-) del medidor al pin 3 y 4 del conector de comunicaciones del inversor Huawei respectivamente. La pinza se debe conectar siguiendo el siguiente esquema:

Configuración del inversor Huawei

Descarga la app FusionSolar

Una vez realizada la instalación puedes configurar la comunicación del inversor Huawei gracias a la señal WiFi que este genera. Esta configuración se puede ejecutar desde un smartphone, por lo que pondremos como ejemplo la configuración desde la app móvil. Para ello, descarga la app FusionSolar e instálala en tu dispositivo móvil.

* Tras la instalación, cuando iniciemos la app, aceptaremos la política de privacidad y todos los permisos que requiera.

Descarga directa de la app

Conexión física del dispositivo al inversor

Es necesario contar con el dispositivo SDongleA.
Se trata de un dispositivo adicional al inversor que actúa como adaptador WiFi.*

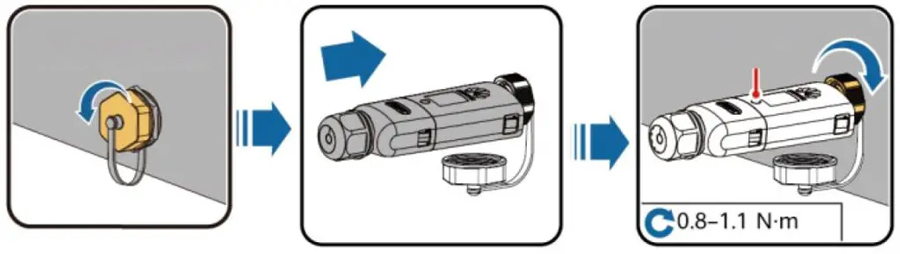

Para poder establecer comunicación con Trydan, se debe conectar el SDongle al puerto USB del inversor tal y como se muestra en las imágenes.

Tras ello, el SDongle inicia el protocolo de arranque y el LED comienza a parpadear en rojo. Cuando termine, el parpadeo será verde y generará un punto de acceso WiFi durante 3 minutos.

* Si el usuario cuenta con inversores más antiguos a las actualizaciones, es posible que pueda prescindir del dispositivo.

Comprobar la versión del SDongle

Debemos comprobar que el dispositivo tenga una versión superior a la V100R001C00SPC127, o preferiblemente la última.

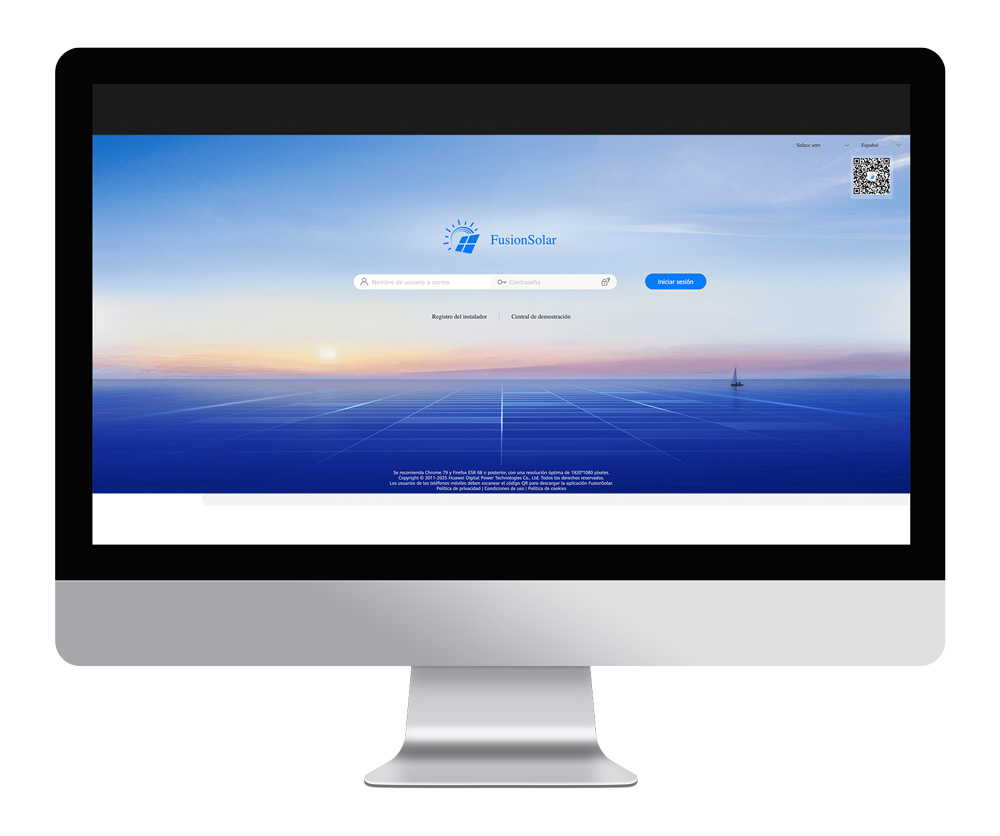

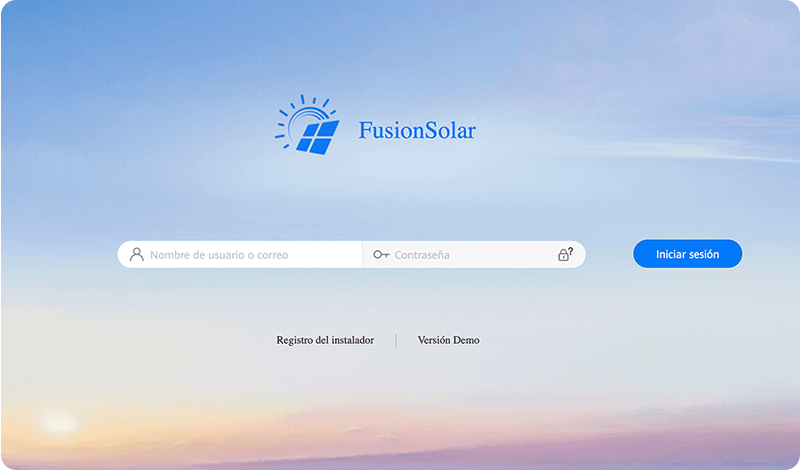

1. Inicia sesión en el portal web de FusionSolar.

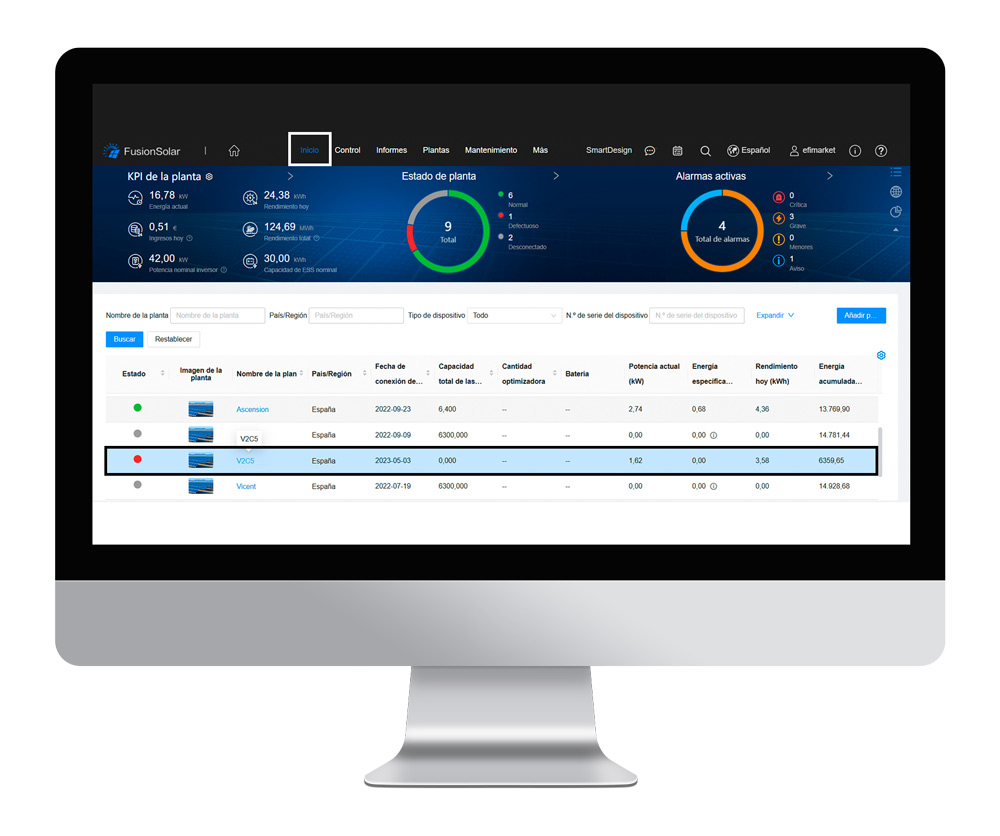

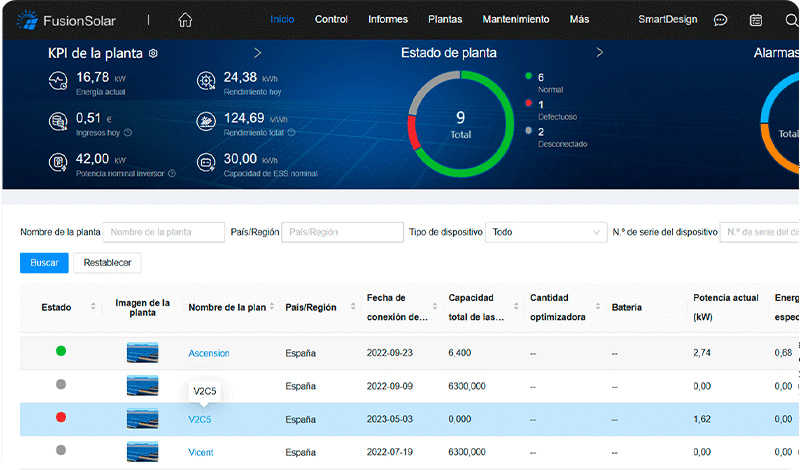

2. Sitúate en la página de Inicio y selecciona la planta (instalación) que quieras comprobar.

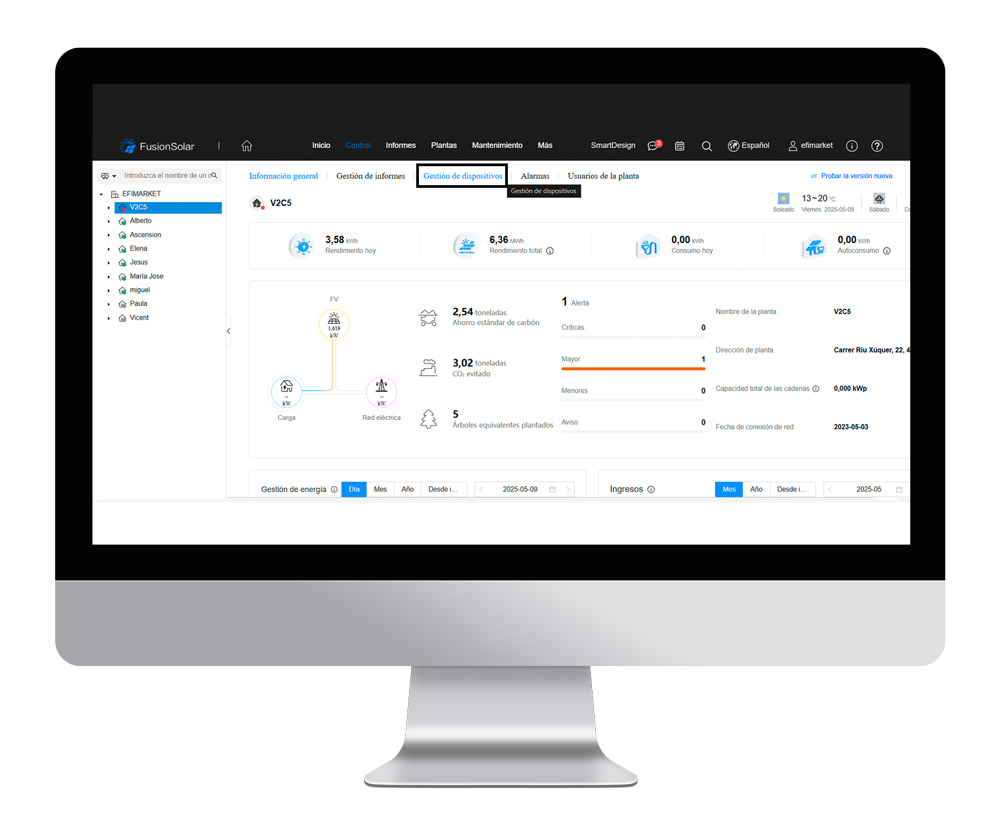

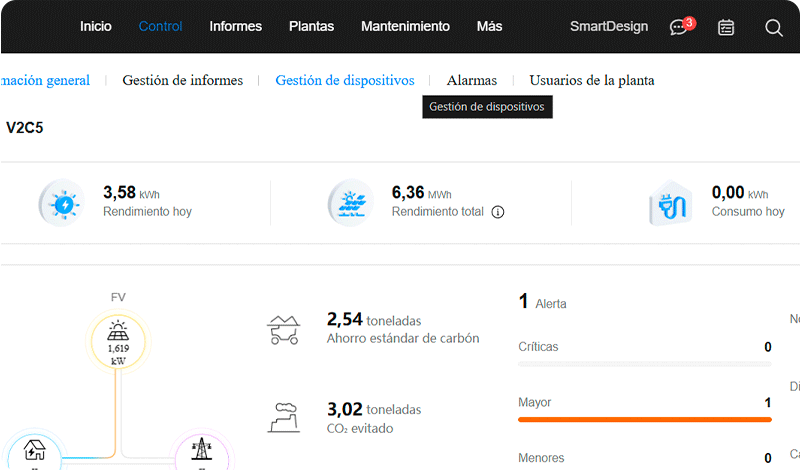

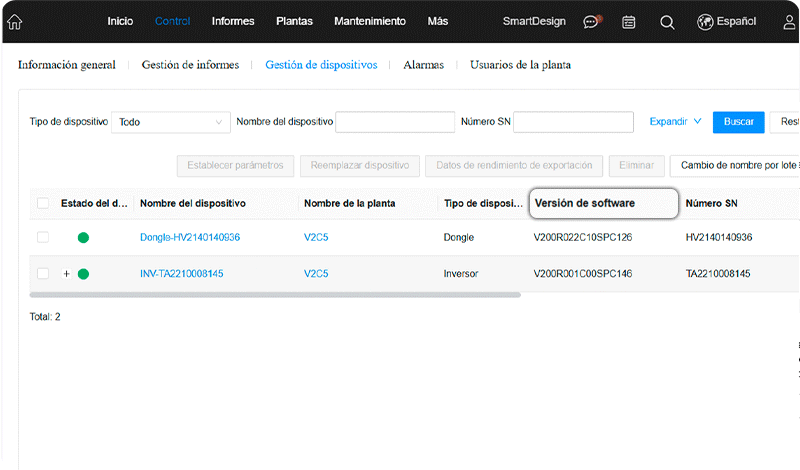

3. A continuación, selecciona ‘Gestión de dispositivos’.

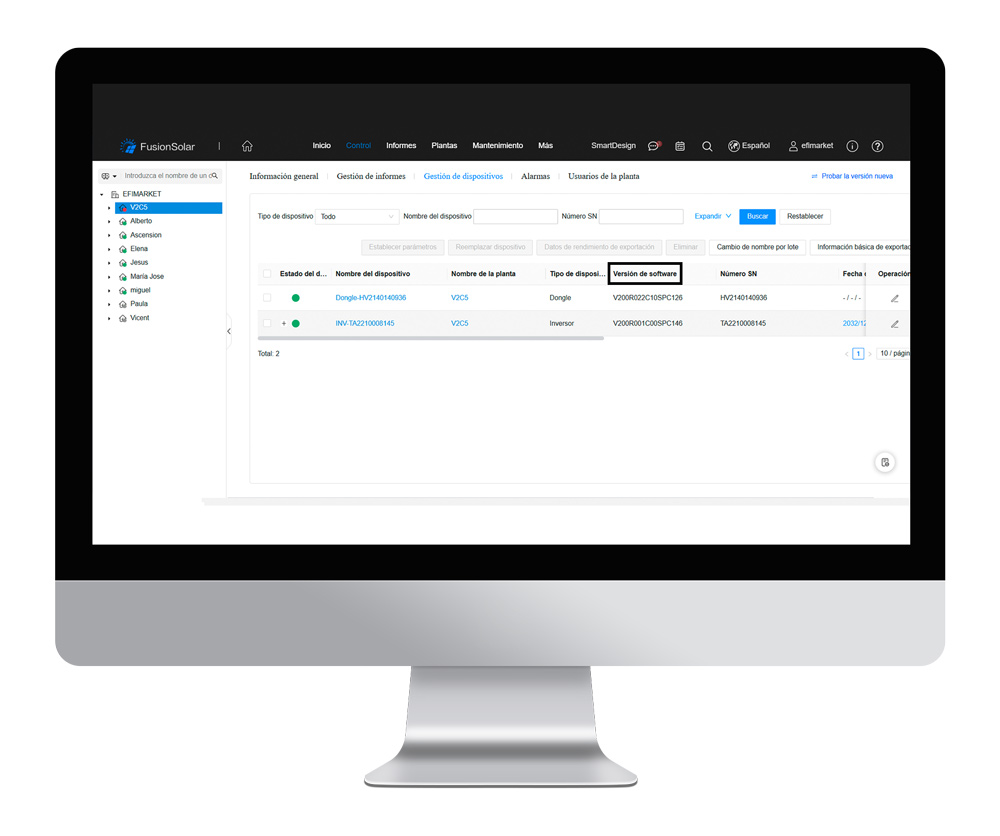

4. Comprueba la versión del software del SDongle. Si no tienes una versión superior a la mencionada anteriormente o la última, debes actualizarla (siguiente punto).

PASO 1
PASO 2
PASO 3
PASO 4

Actualizar la versión

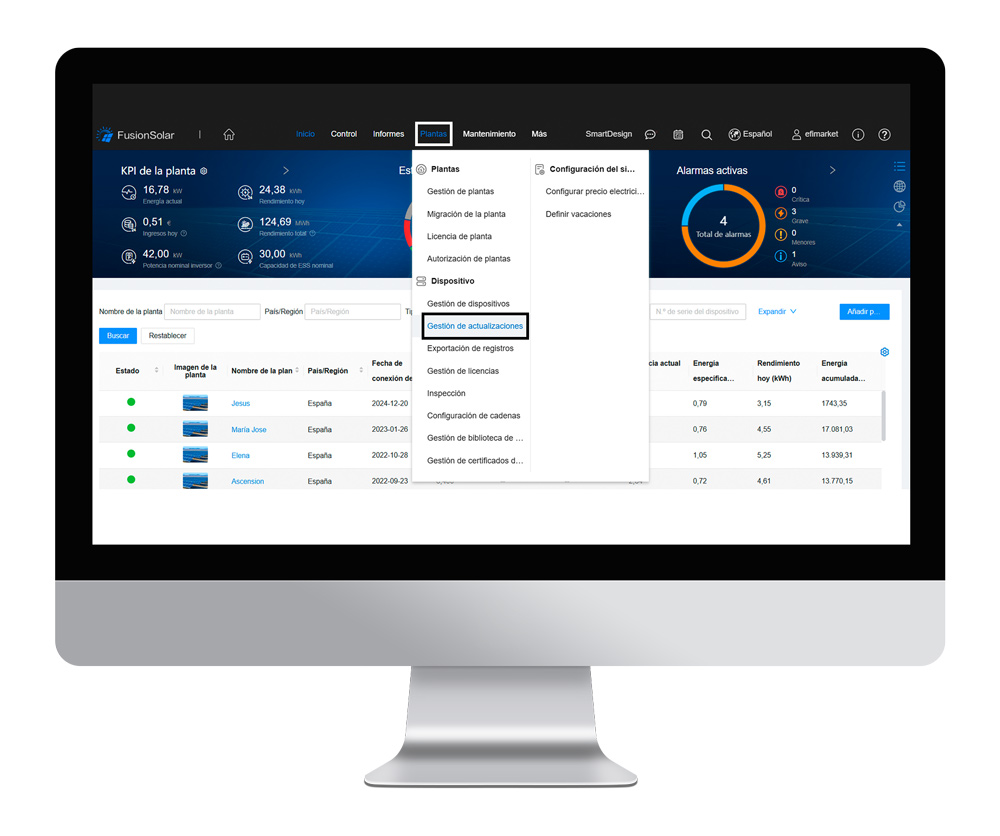

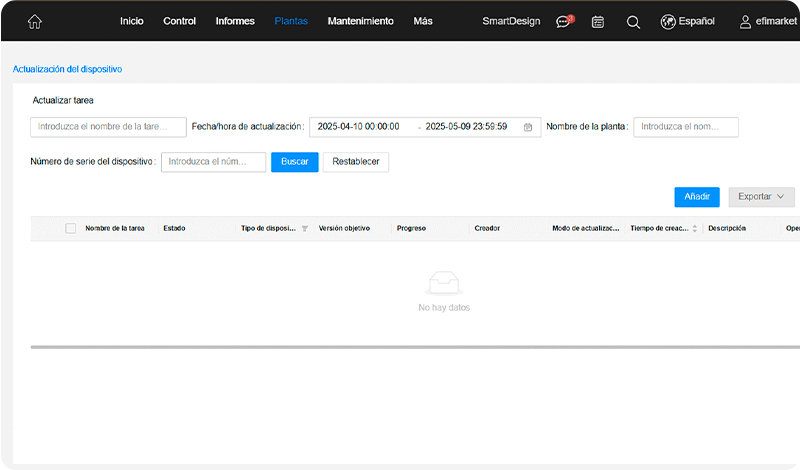

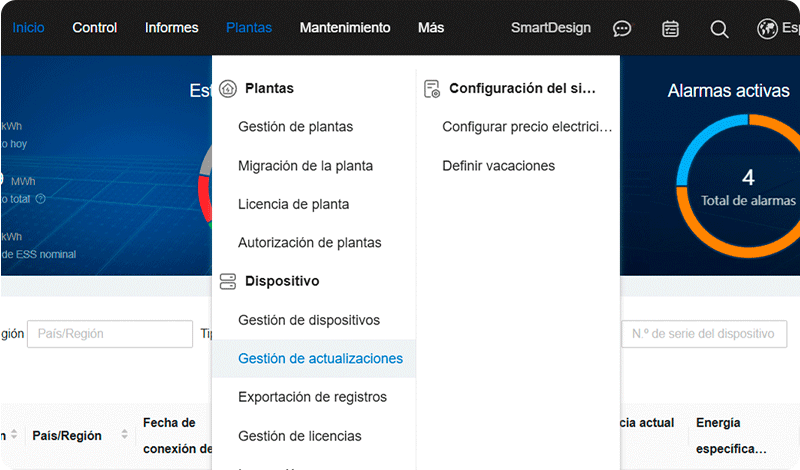

1. Ve al apartado ‘Plantas’ y después a ‘Gestión de actualizaciones’.

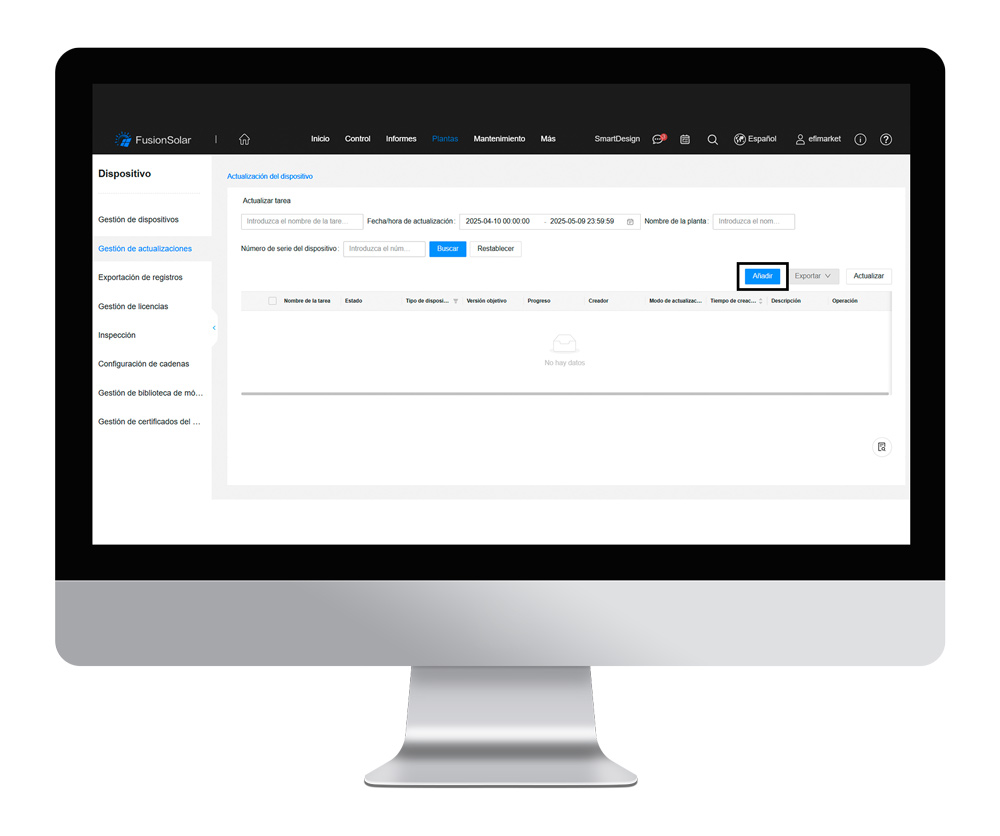

2. Selecciona el botón ‘Añadir’.

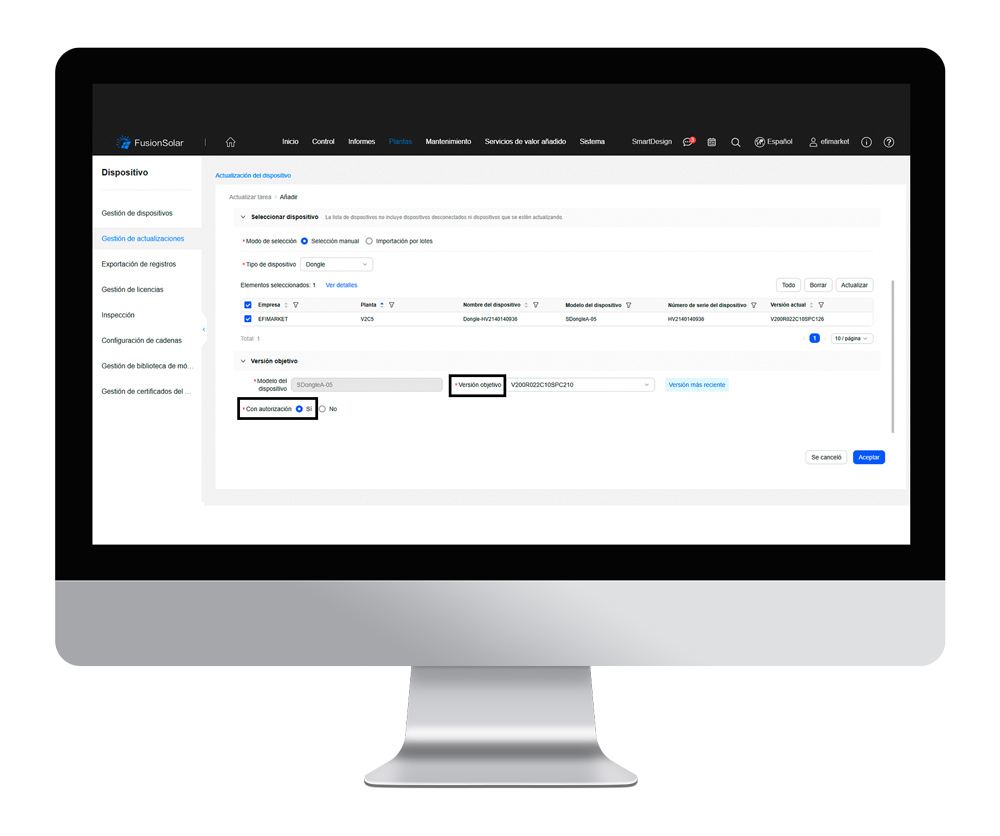

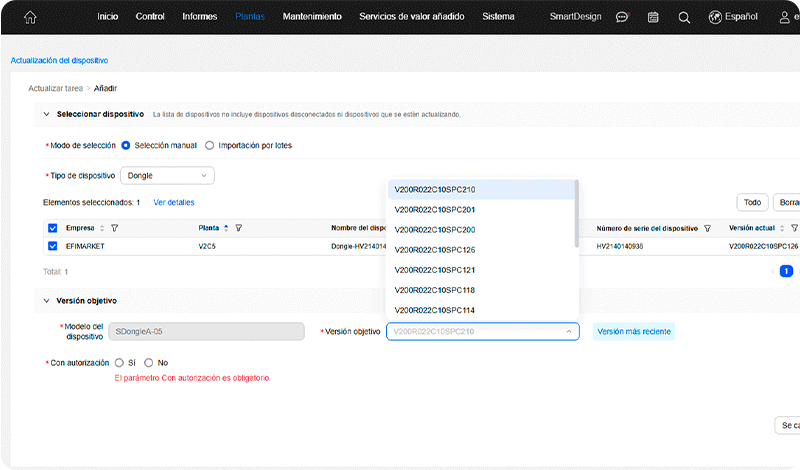

3. Rellena los datos necesarios y selecciona el dispositivo que quieres actualizar. En el campo ‘Versión objetivo’, selecciona la última versión y en el campo ‘Con autorización’ haz clic en la casilla ‘Sí’.

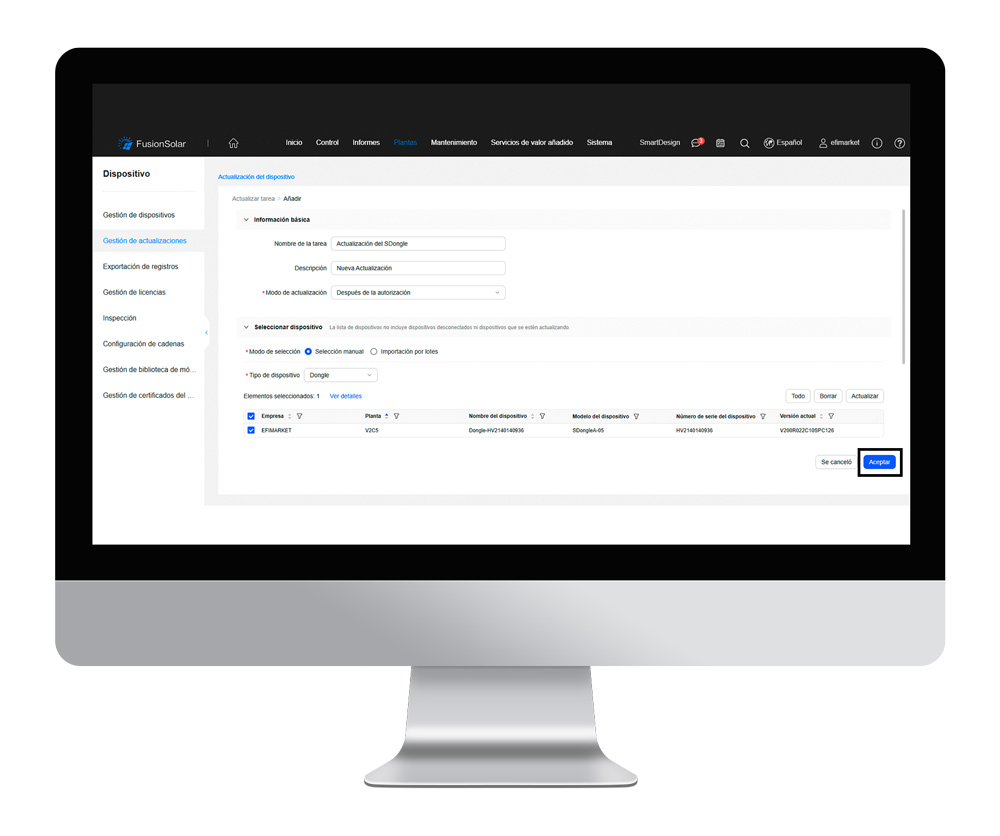

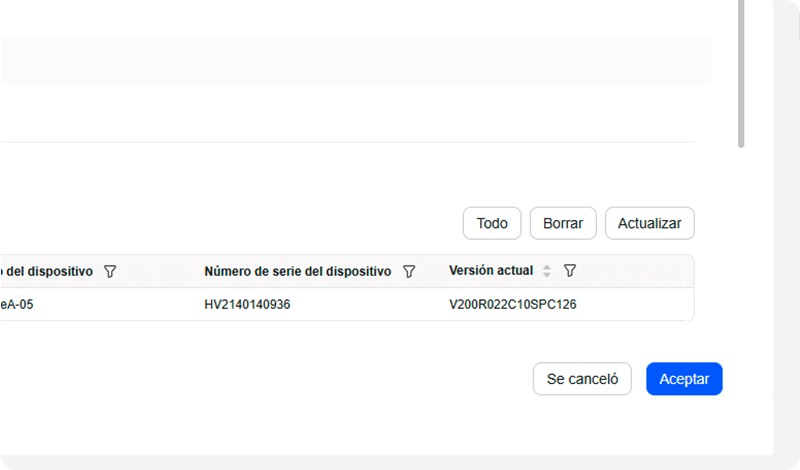

4. Pulsa ‘Aceptar’ y, por último, confirma la tarea de actualización.

PASO 1
PASO 2
PASO 3
PASO 4

Conexión al inversor

Tras la actualización del SDongle, se debe realizar la conexión al inversor Huawei. Después, debes habilitar el protocolo de comunicaciones Modbus TCP/IP, consultar y anotar la dirección de comunicación (COM) y consultar y anotar la dirección IP que tiene asignada el inversor.

Conexión al inversor

PASO 1
PASO 2
PASO 3
PASO 4
PASO 5

Para establecer la conexión con el inversor:

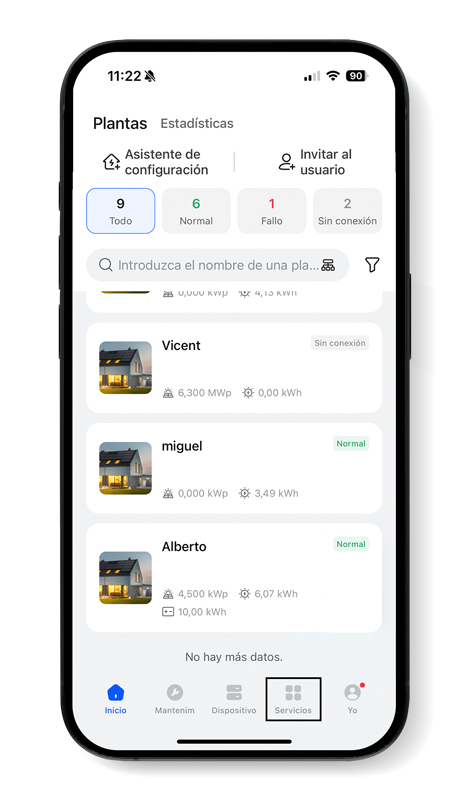

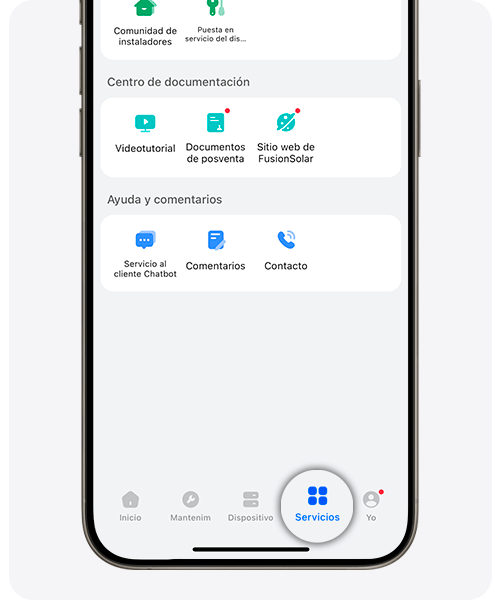

1. Ve al apartado ‘Servicios’.

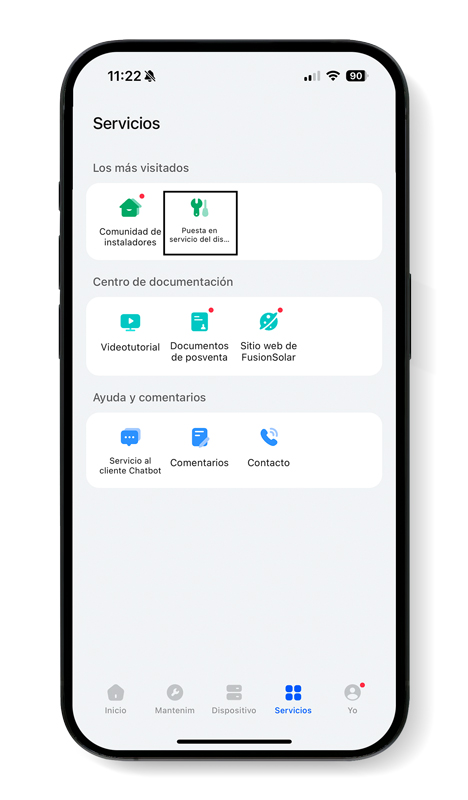

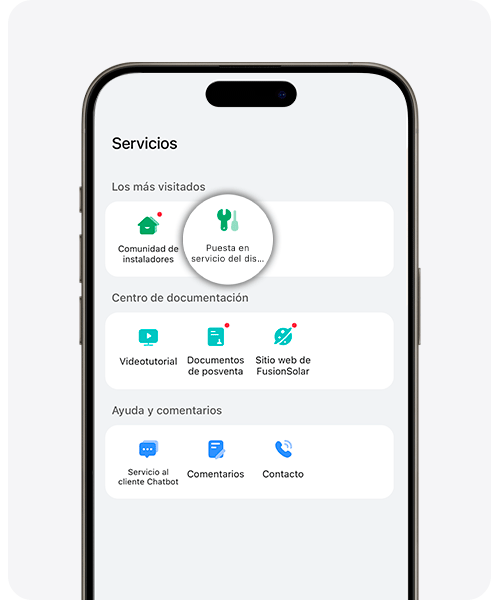

2. Selecciona ‘Puestas en servicios del dispositivo’.

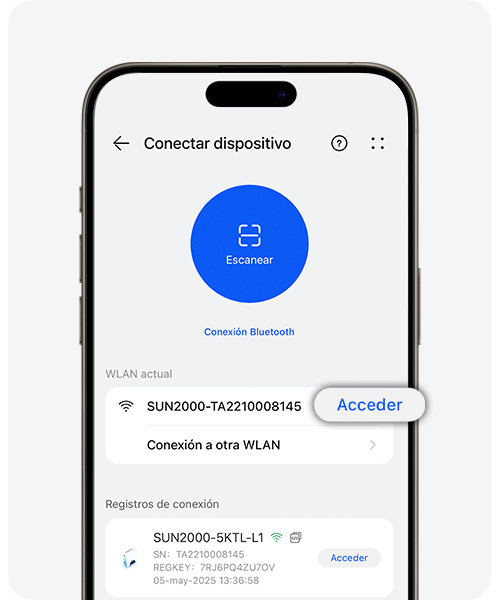

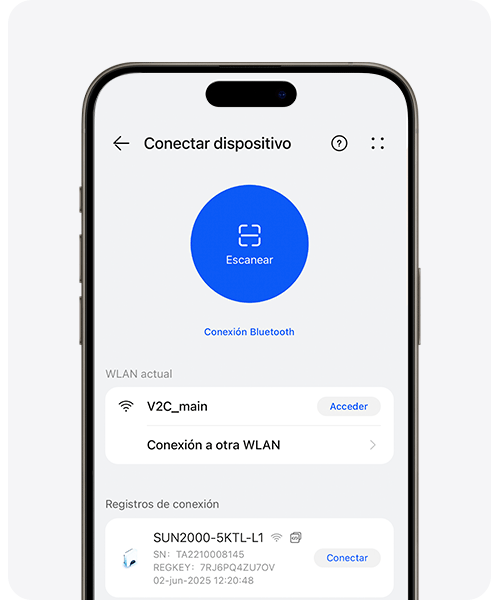

3. Selecciona ‘Conexión a otra WLAN’ para realizar la conexión con la red del inversor’.

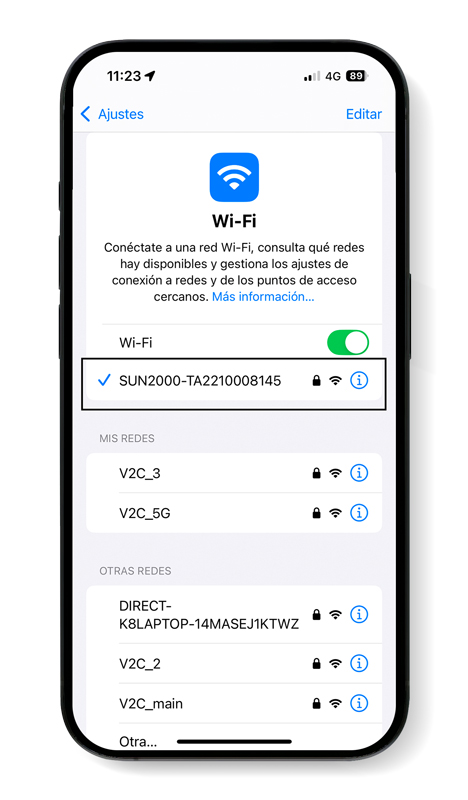

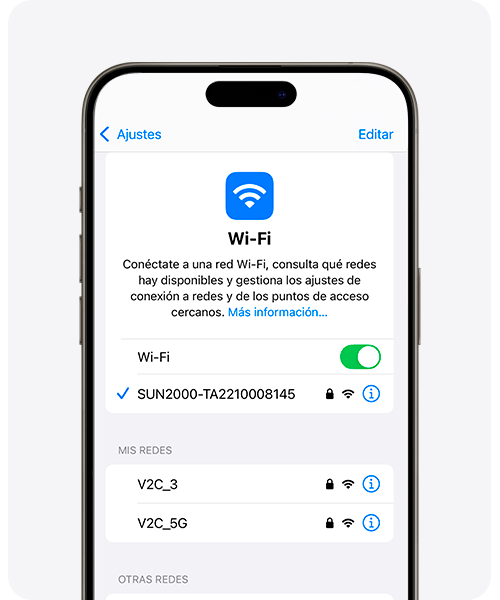

4. Selecciona SUN2000 y escribe la contraseña ‘Changeme’.

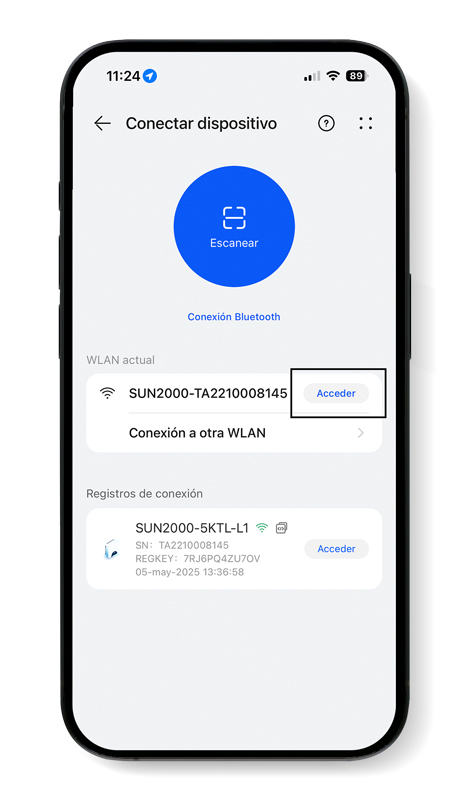

5. Vuelve a la aplicación Fusion Solar, accede a la red SUN2000 y escribe la contraseña, que por defecto es ‘00000a‘.

Protocolo de comunicaciones Modbus TCP/IP

PASO 1
PASO 2
PASO 3
PASO 4
PASO 5
PASO 6

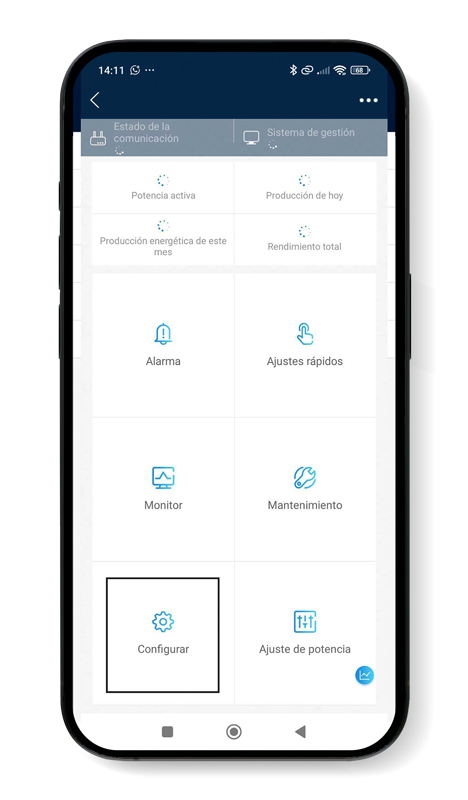

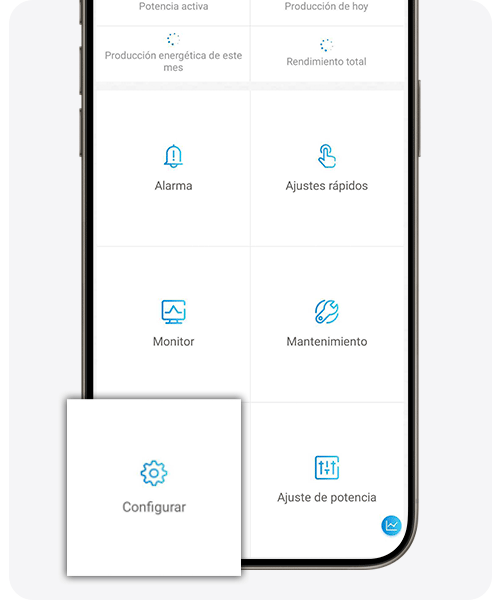

1. Ve al apartado ‘Configurar’.

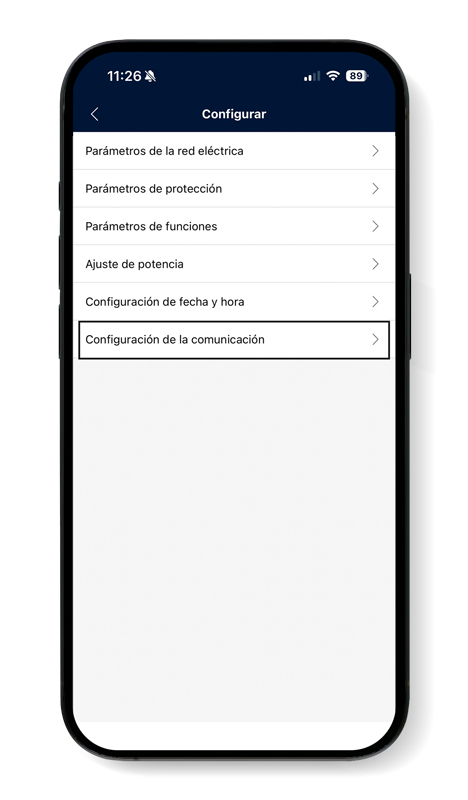

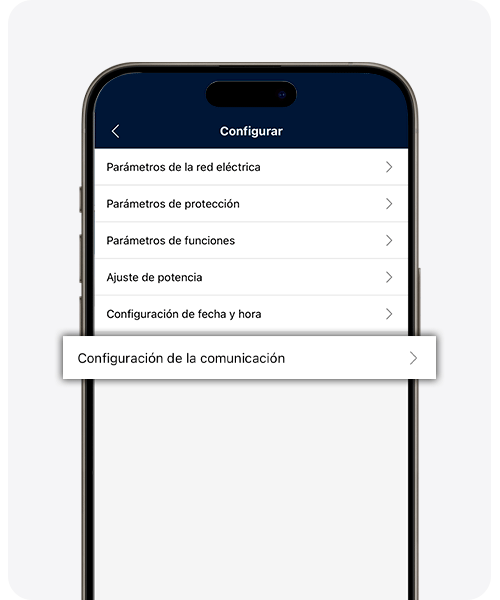

2. Accede al apartado ‘Configuraciones de la comunicación’.

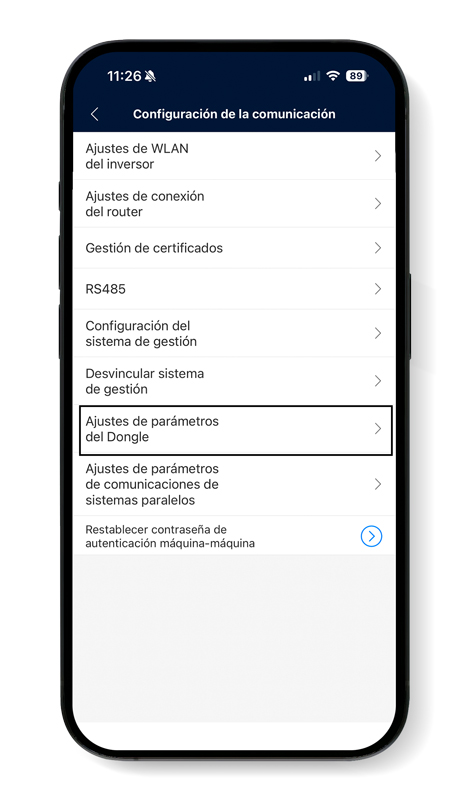

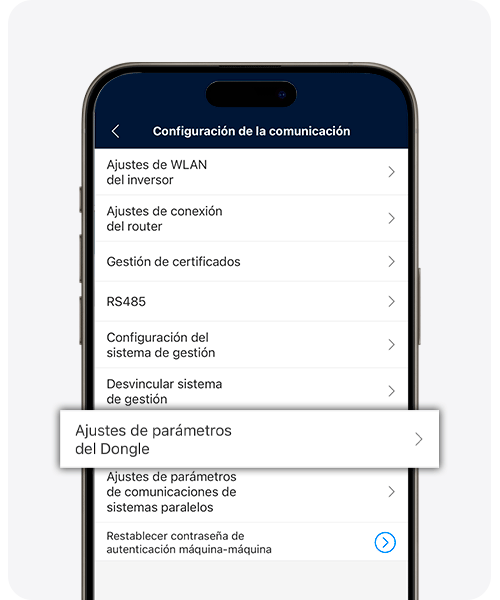

3. Selecciona ‘Ajustes del parámetro del Dongle’.

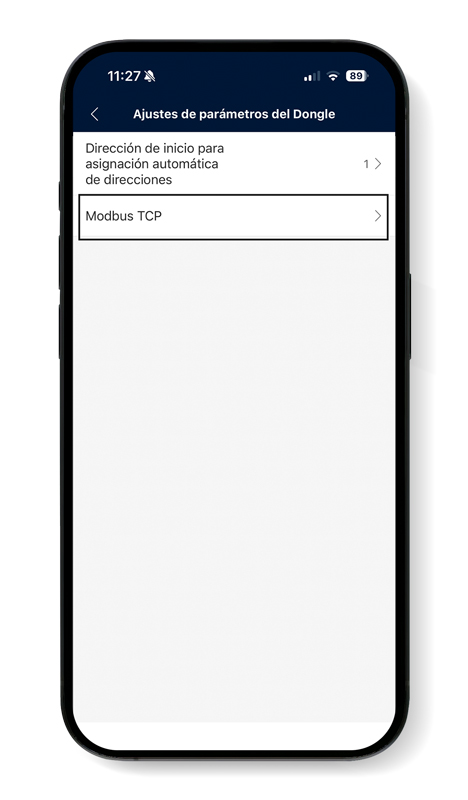

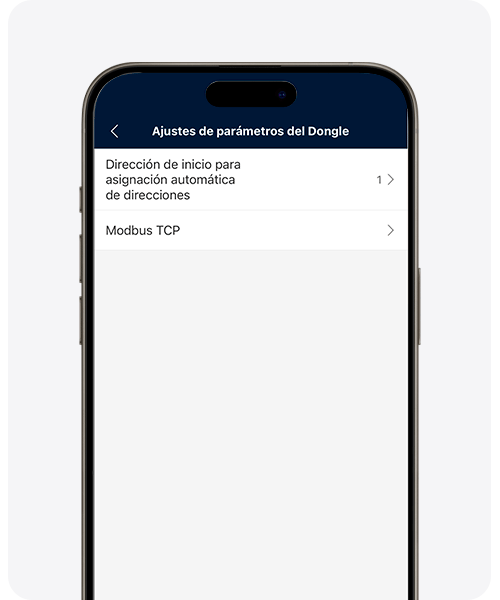

4. Haz clic en ‘Modbus TCP‘.

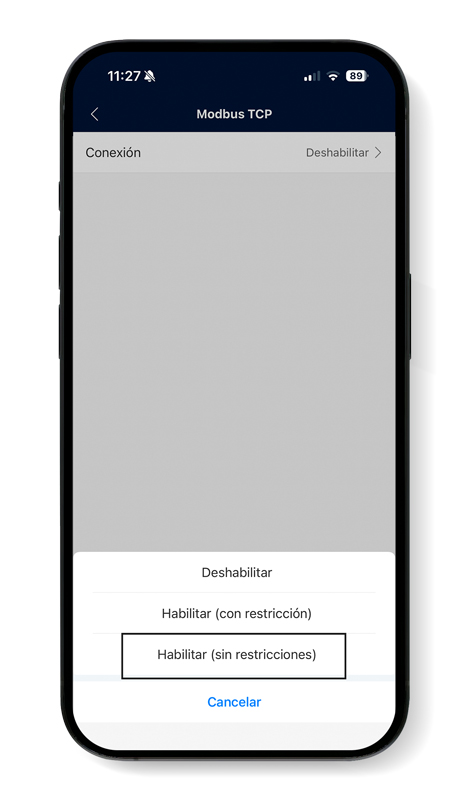

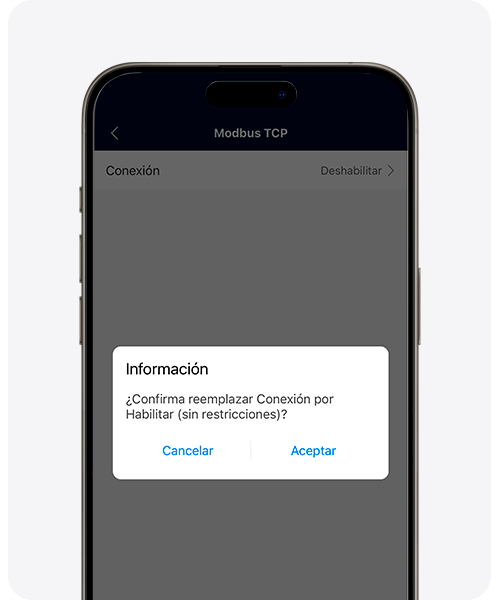

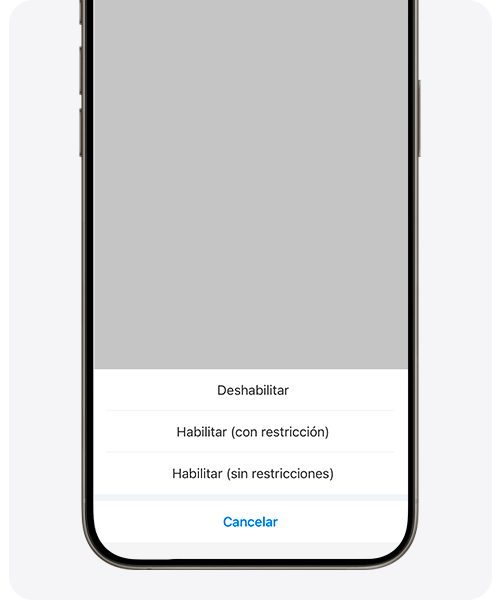

5. A continuación, en ‘Conexión’, haz clic en ‘Habilitar sin restricciones’.

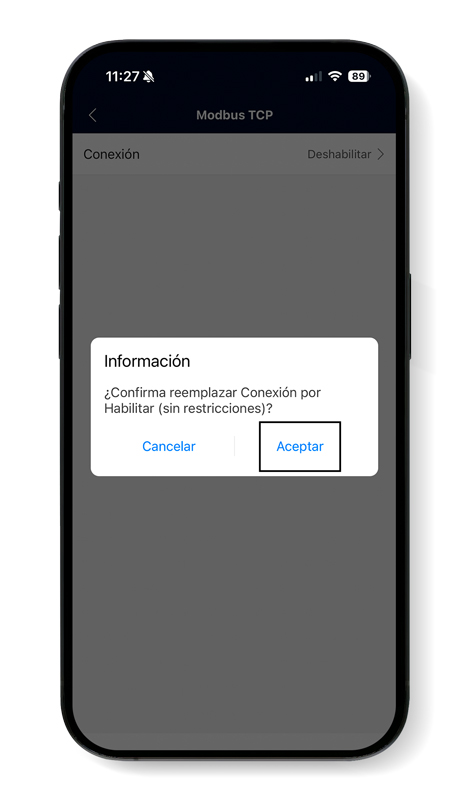

6. Por último, selecciona ‘Aceptar‘.

Tomar nota de la dirección COM

PASO 1
PASO 2
PASO 3
PASO 4

1. Ve al apartado ‘Configurar’.
2. Selecciona ‘Configuraciones de la comunicación’.

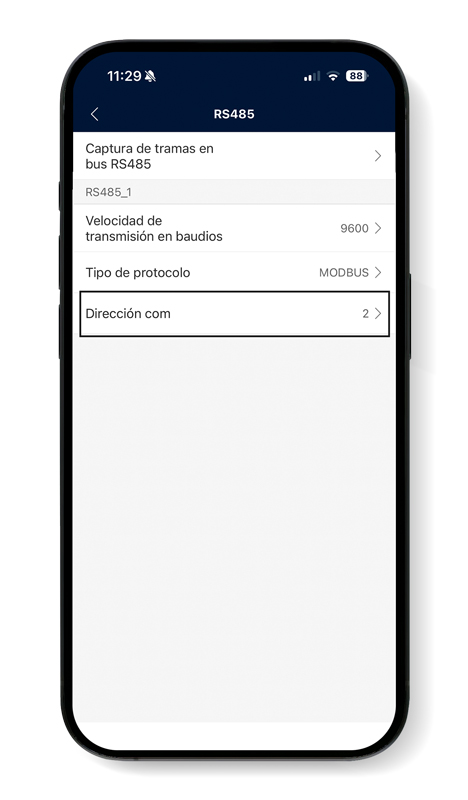

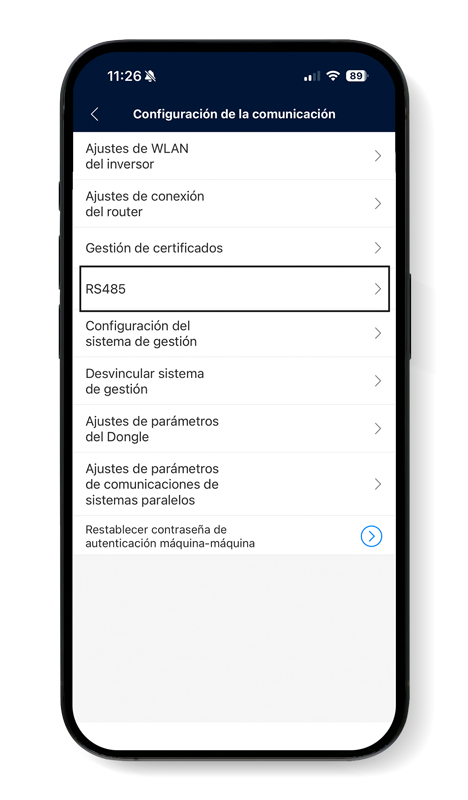

3. Haz clic en ‘RS485’.
4. Toma nota de la dirección COM.

Consultar IP

PASO 1
PASO 2
PASO 3
PASO 4

1. Ve al apartado ‘Configuración’.
2. Haz clic en ‘Configuraciones de la comunicación’.

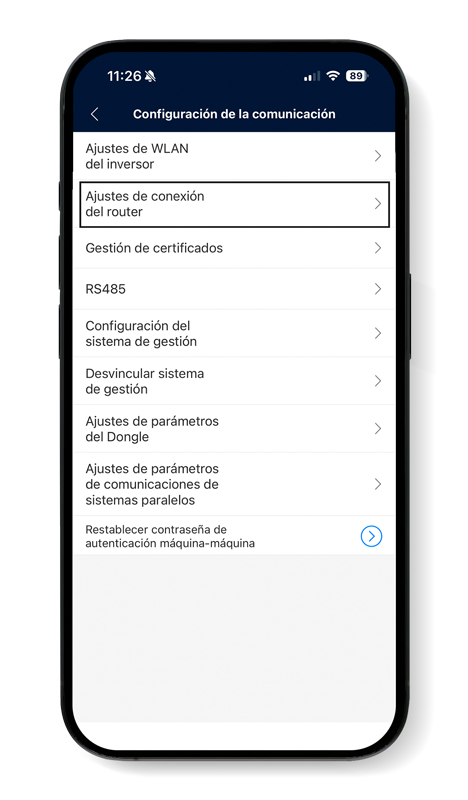

3. Selecciona ‘Ajustes de conexión del router’.
4. Haz clic en las flechas para abrir el desplegable y toma nota de la dirección IP*.

Escribe la contraseña de la red WiFi y pulsa el botón ‘Conectar’.

* Si quieres poner la IP fija, debes desmarcar la opción DHCP.

Configuración del inversor Huawei en la app V2C Cloud

Abre la aplicación V2C Cloud y accede a tu e-Charger para configurar correctamente el control dinámico de potencia.

Accede a la sección de configuración del cargado y elige ‘Control dinámico de potencia’.

En ‘Tipo de dispositivo’, selecciona ‘Inversor’ y en ‘Tipo de inversor’, ‘Huawei’. Si has asignado una IP Fija en la app de Huawei asegúrate de poner la IP.

Después, selecciona la dirección COM que anotaste anteriormente. Y selecciona el tipo de instalación.

No olvides guardar los cambios para que las modificaciones queden registradas y el control dinámico de potencia funcione correctamente.

PASO 1 Inicia sesión en la app
PASO 2 Accede al e-Charger
PASO 3 Accede a su configuración
PASO 4 Haz clic en «Control dinámico de potencia»
PASO 5 Completa la configuración del Control dinámico de potencia

¿He realizado correctamente la integración?

Cuando Trydan termina su inicio, se conecta con Huawei y ya puede obtener las mediciones necesarias para realizar el control dinámico de potencia según el perfil de carga que hayas configurado.

En la pantalla de Trydan podremos ver las mediciones obtenidas. Debes comprobar que las medidas del display sean las mismas que la app de FusionSolar.

En el caso de que Trydan no consiga conectar con Huawei muestra el mensaje que aparece en la imagen. Es posible que no se haya ejecutado de forma correcta algún paso.

Las causas del error de comunicación, pueden ser debidas a:

  • La versión del SDongle no es la última
  • La IP que tiene asignada el inversor es incorrecta
  • El inversor y el cargador no están conectados a la misma red
