Integrazione dell’inverter Huawei con Trydan
Gli inverter Huawei sono leader nel settore solare, fornendo soluzioni efficienti e affidabili per la conversione dell’energia fotovoltaica. Riconosciuti per la loro qualità, connettività e compatibilità con diversi marchi.
Per configurare Trydan con l’inverter Huawei, la prima cosa da fare è verificare se il modello di inverter è tra quelli che stabiliscono connessione diretta e wireless con l’e-Charger o, se al contrario, richiede l’installazione di una pinza amperometrica. È importante sottolineare che essendo un inverter progettato per lavorare con batterie, il modo migliore di connessione è direttamente all’inverter.
L’uso di ripetitori Wi-Fi o reti mesh può influenzare il corretto funzionamento del sistema. Raccomandiamo di utilizzare una rete Wi-Fi stabile e diretta per garantire una connessione ottimale tra il caricatore e l’inverter.
Installazione elettrica
Una volta confermato che il tuo inverter Huawei è presente nell’elenco, assicurati che sia stato installato e configurato correttamente. Successivamente, devi prendere le misurazioni della casa. A tal fine, è necessario collegare uno dei misuratori compatibili specificati da Huawei all’inverter. In questo manuale, utilizzeremo come esempio il misuratore DDSU666-H.
Installazione del misuratore di potenza (DDSU666-H)
Il misuratore si occupa di calcolare il consumo della casa e inviarlo all’inverter tramite RS485. Affinché questa comunicazione venga stabilita, è necessario effettuare le seguenti connessioni:
1. 485B1
| Segnale differenziale – del RS485 |
| Unico SUN2000: – |
| SUN2000 in cascata: Si collega alle unità SUN2000 |
2. 485A1
| RS485A, segnale differenziale + del RS485 |
| Unico SUN2000: – |
| SUN2000 in cascata: – |
3. 485B2
| RS485B, segnale differenziale – del RS485 |
| Unico SUN2000: Vengono utilizzati per la connessione alle porte del segnale RS485 della batteria e del misuratore di potenza. |
| SUN2000 in cascata: Vengono utilizzati per la connessione alle porte del segnale RS485 della batteria e del misuratore di potenza. |
4. 485A2
| RS485A, segnale differenziale + del RS485 |
| Unico SUN2000: Quando si configurano sia la batteria che il misuratore di potenza, devono essere collegati alle porte 485B2 e 485A2 |
| SUN2000 in cascata: Quando si configurano sia la batteria che il misuratore di potenza, devono essere collegati alle porte 485B2 e 485A2 |
Per alimentare il misuratore devi collegare la fase al morsetto 3 e il neutro al morsetto 4. Dopo di che, stabilisci la comunicazione RS485 collegando il morsetto 24 (A+) e 25 (B-) del misuratore ai pin 3 e 4 del connettore di comunicazione dell’inverter Huawei rispettivamente. La pinza deve essere collegata seguendo il seguente schema:
Configurazione dell’inverter Huawei
Scarica l’app FusionSolar
Una volta completata l’installazione, puoi configurare la comunicazione dell’inverter Huawei grazie al segnale WiFi che genera. Questa configurazione può essere eseguita da uno smartphone, quindi prenderemo come esempio la configurazione dall’app mobile. Per fare ciò, scarica l’app FusionSolar e installala sul tuo dispositivo mobile.
Connessione fisica del dispositivo all’inverter
È necessario avere il dispositivo SDongleA.
Si tratta di un dispositivo aggiuntivo all’inverter che funge da adattatore WiFi.*
Per poter stabilire comunicazione con Trydan, è necessario collegare il SDongle alla porta USB dell’inverter come mostrato nelle immagini.
Successivamente, il SDongle avvia il protocollo di avvio e il LED inizia a lampeggiare in rosso. Quando termina, il lampeggio sarà verde e genererà un punto di accesso WiFi per 3 minuti.
Controllare la versione del SDongle
Dobbiamo verificare che il dispositivo abbia una versione superiore alla V100R001C00SPC127, o preferibilmente l’ultima.

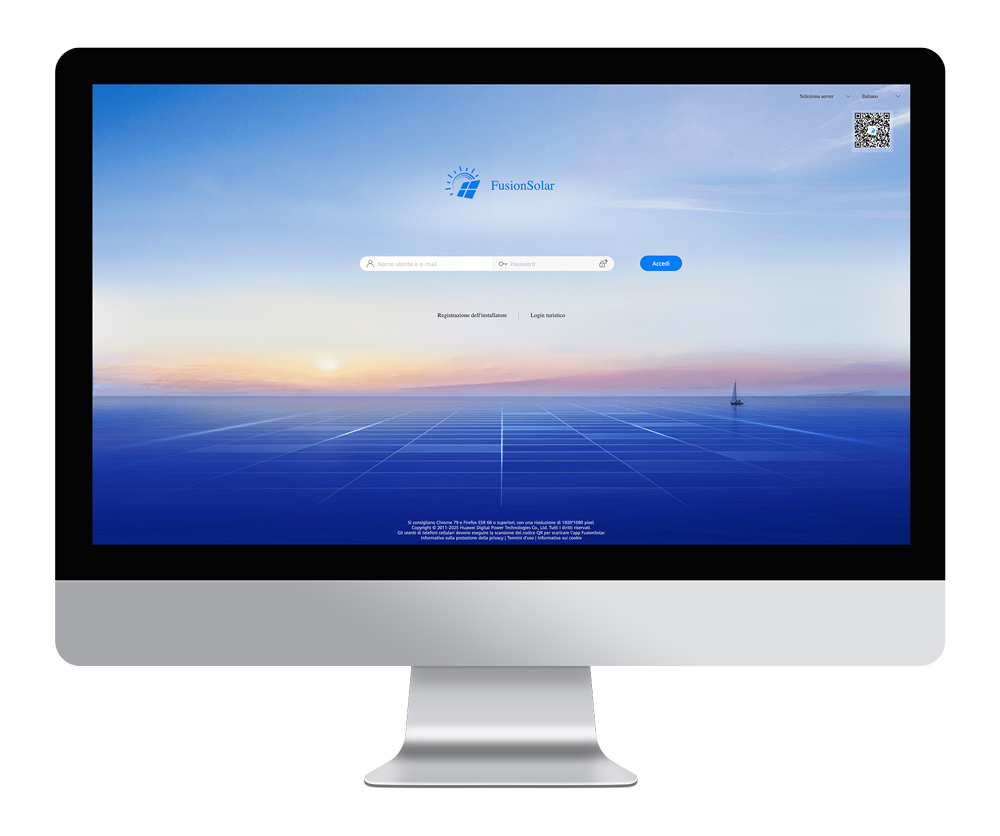

1. Accedi al portale web di FusionSolar.

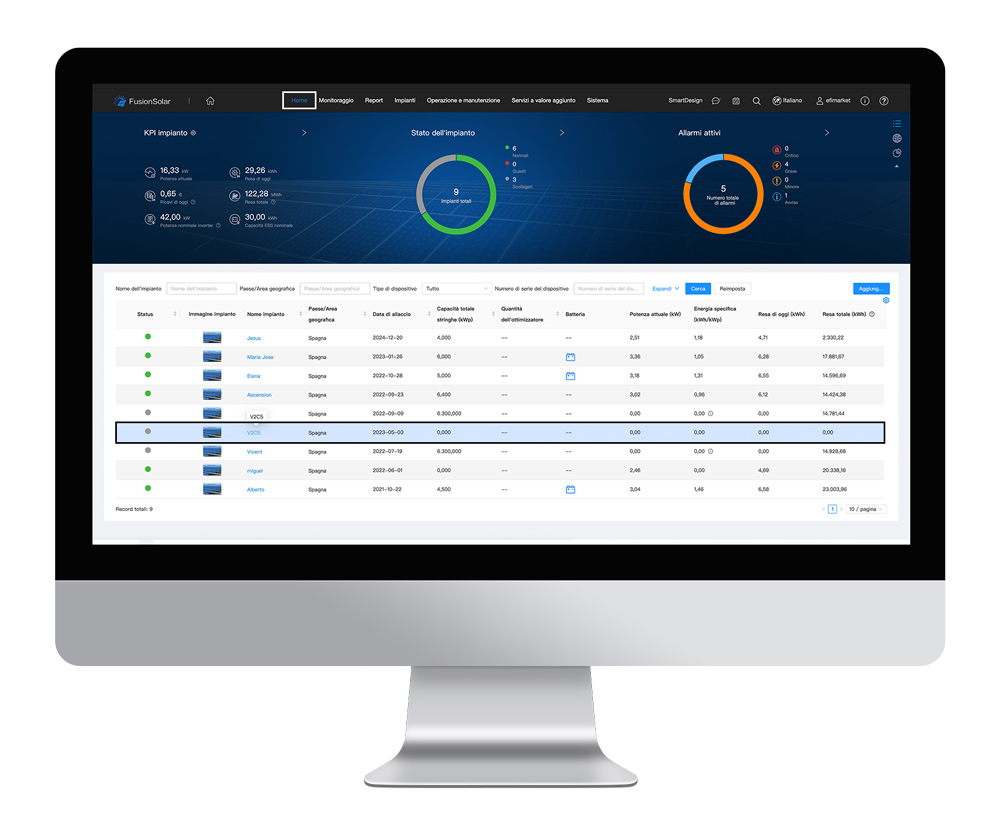

2. Vai alla pagina principale e seleziona l‘impianto che desideri controllare.

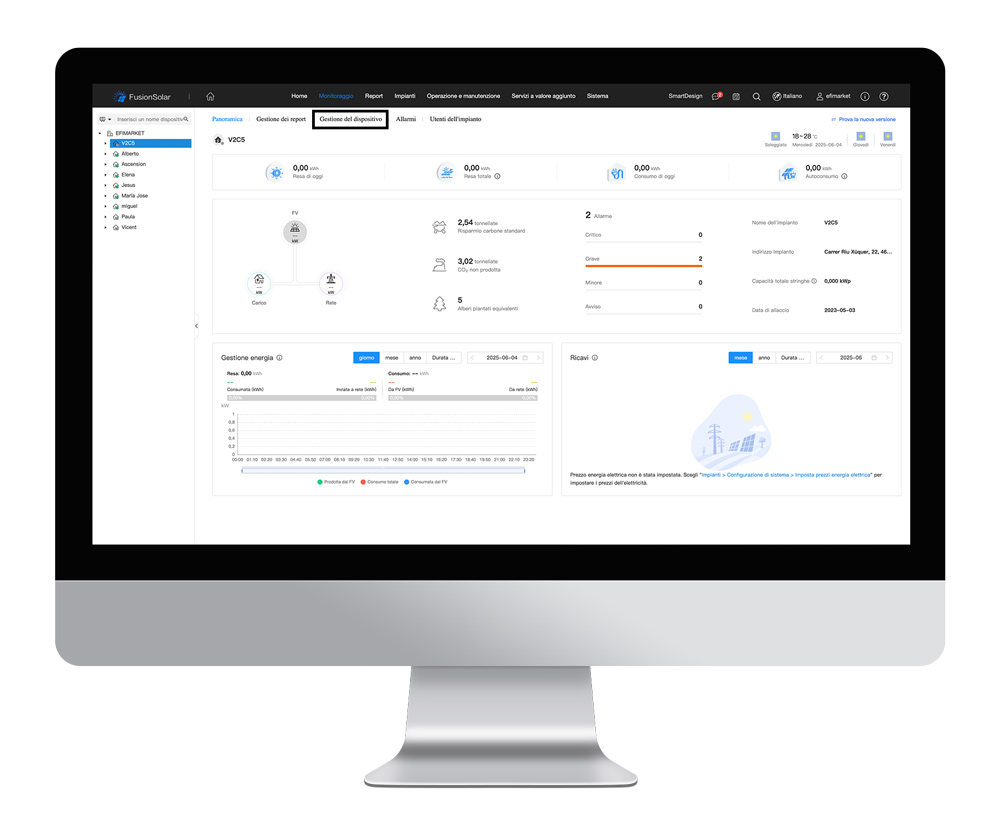

3. Successivamente, seleziona ‘Gestione dispositivi’.

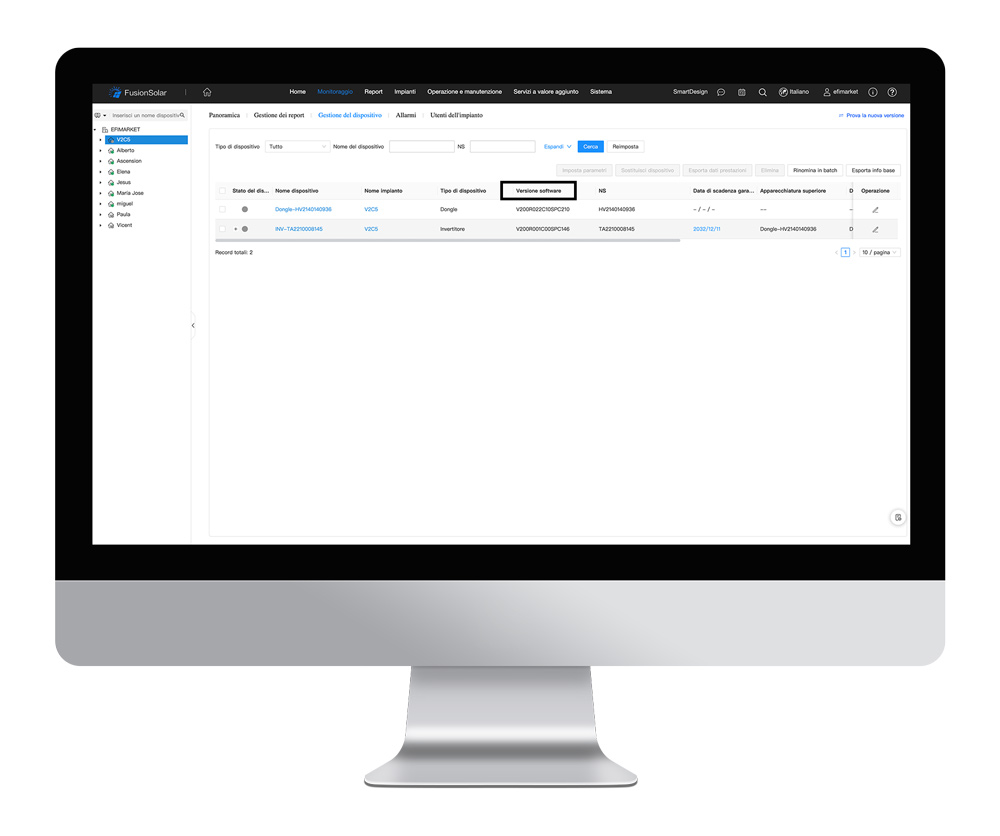

4. Controlla la versione del software del SDongle. Se non hai una versione superiore a quella menzionata in precedenza o l’ultima, devi aggiornarla (punto successivo).
Aggiornare la versione

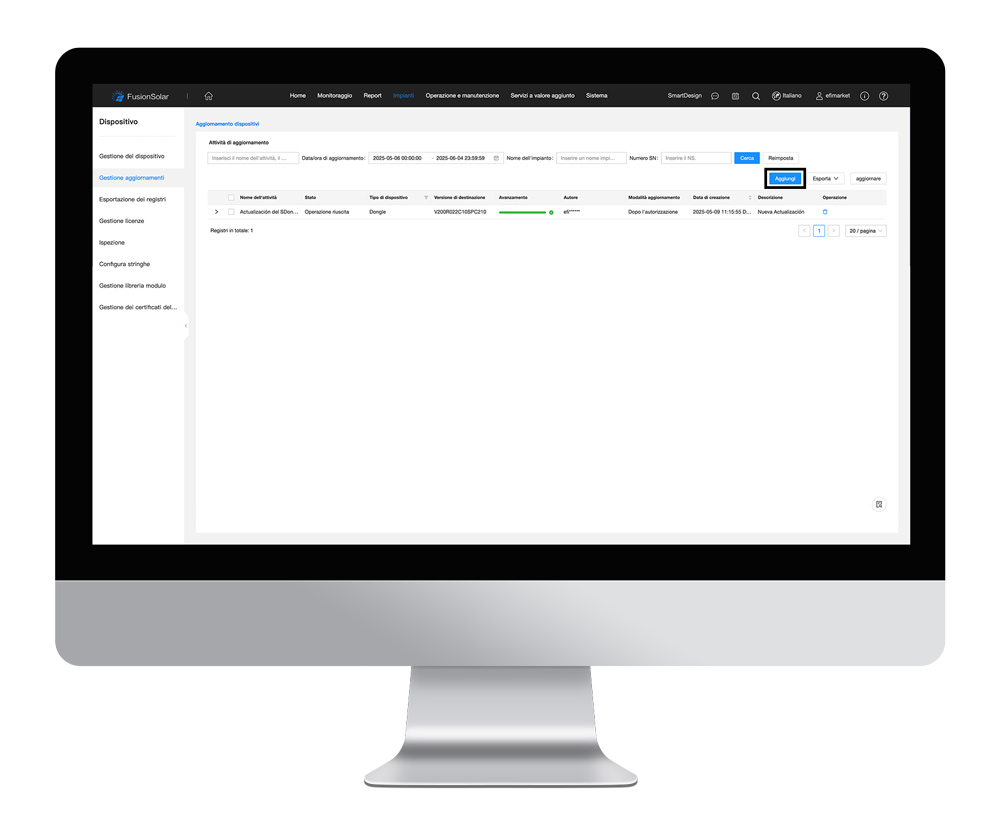

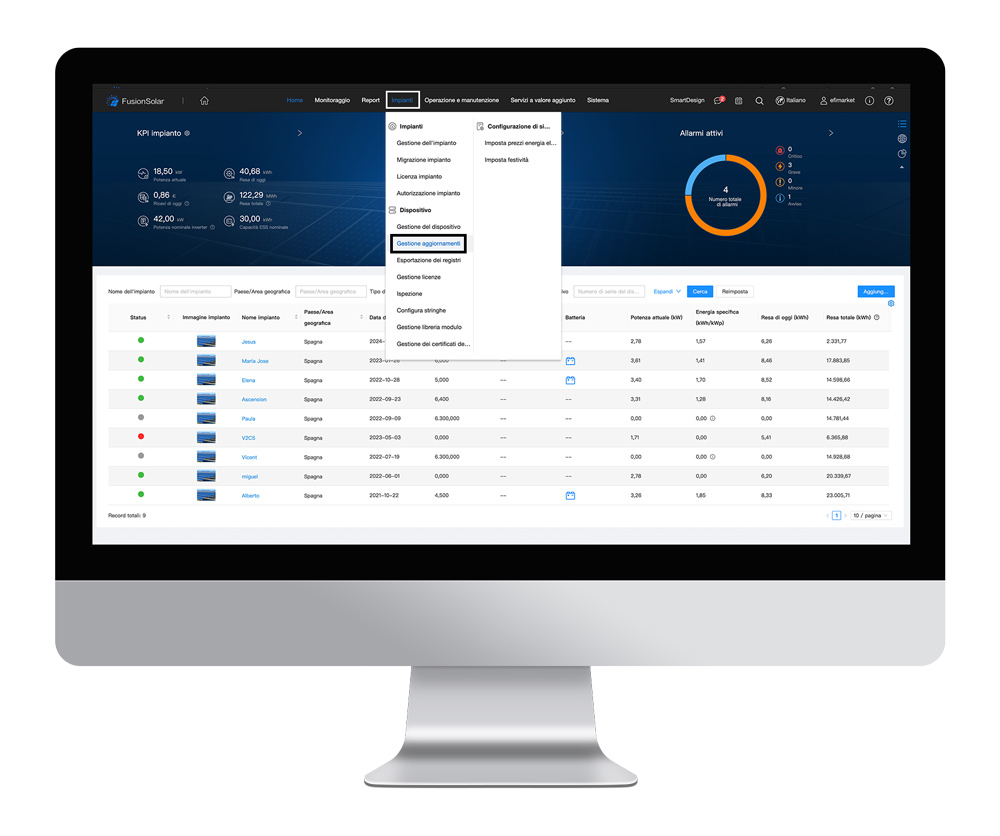

1. Vai alla sezione ‘Impianti’ e poi a ‘Gestione aggiornamenti’.

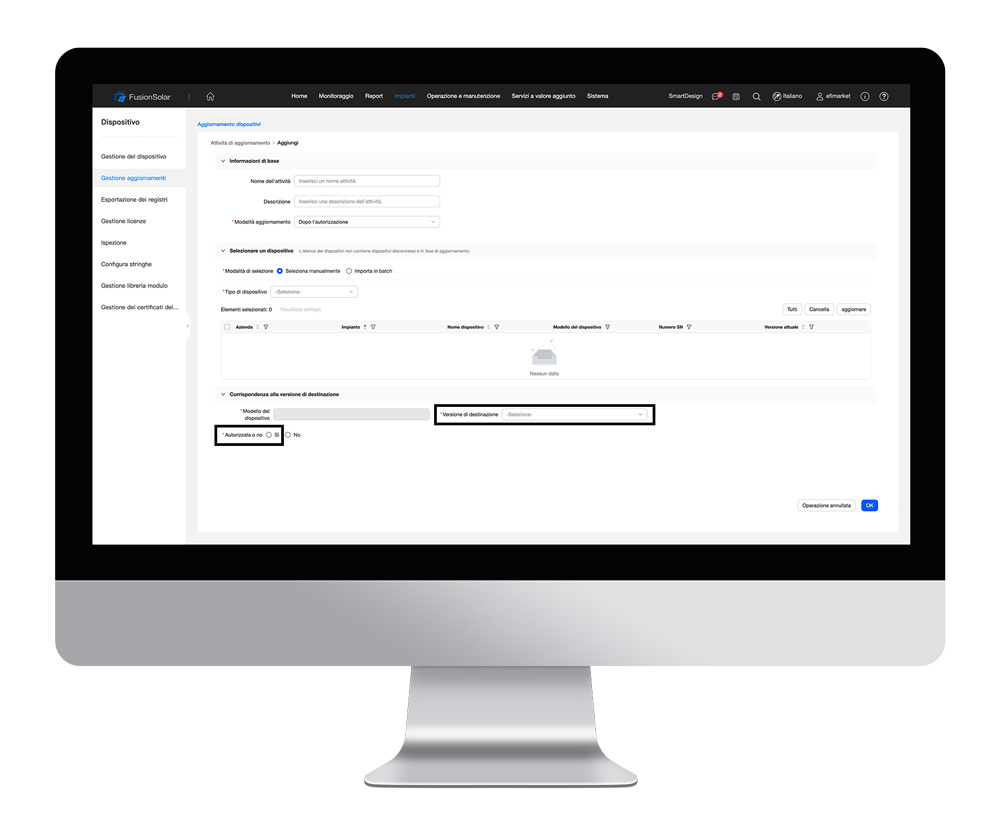

2. Seleziona il pulsante ‘Aggiungi’.
3. Compila i dati necessari e seleziona il dispositivo che desideri aggiornare. Nel campo ‘Versione obiettivo’, seleziona l’ultima versione e nel campo ‘Con autorizzazione’ fai clic sulla casella ‘Sì’.

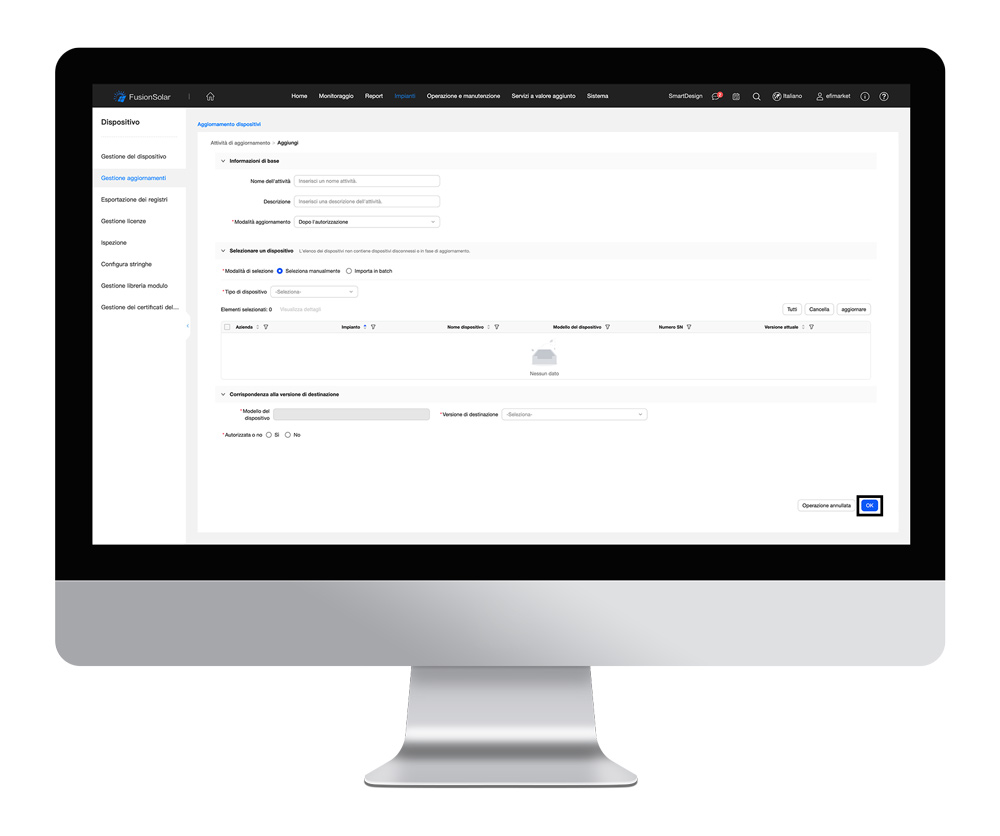

4. Premi ‘Accetta’ e, infine, conferma l’attività di aggiornamento.
Connessione all’inverter
Dopo l’aggiornamento del SDongle, è necessario effettuare la connessione all’inverter Huawei. Successivamente, devi abilitare il protocollo di comunicazione Modbus TCP/IP, consultare e annotare l’indirizzo di comunicazione (COM) e consultare e annotare l’indirizzo IP assegnato all’inverter.
Connessione all’inverter
Per stabilire la connessione con l’inverter:

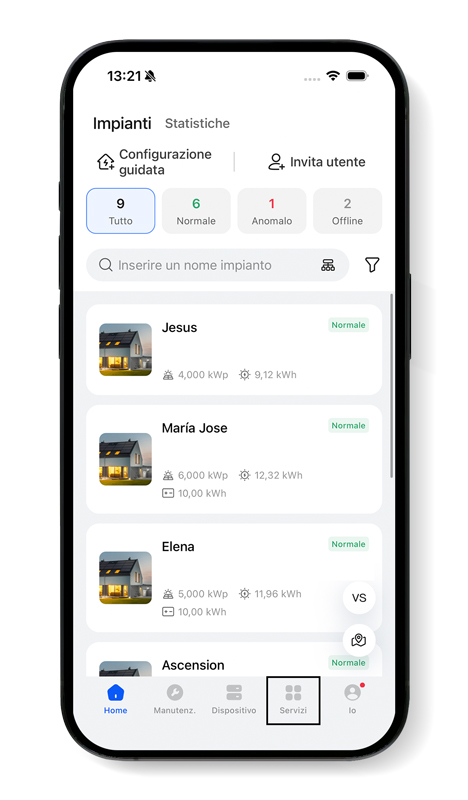

1. Vai alla sezione ‘Servizi’.

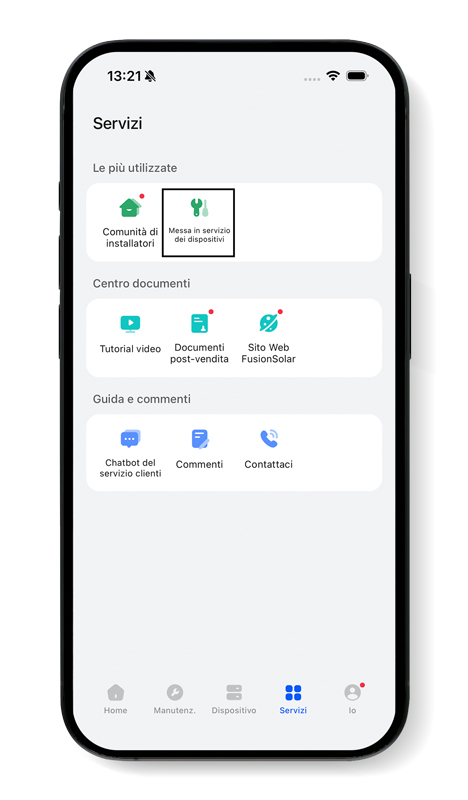

2. Seleziona ‘Messa in servizio del dispositivo’.

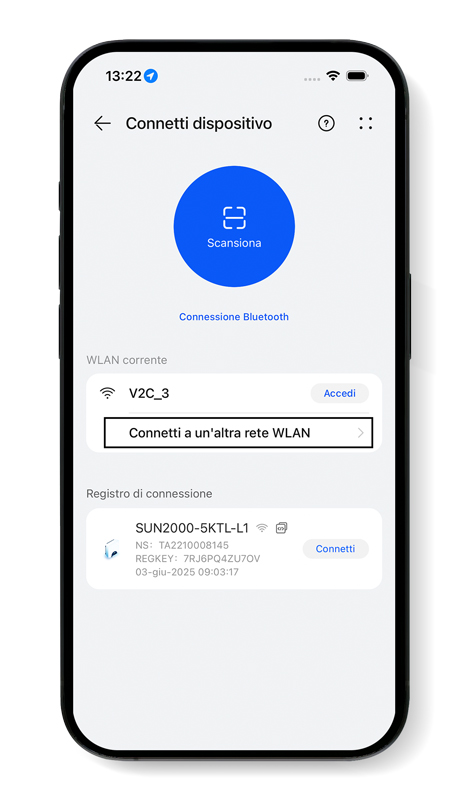

3. Seleziona ‘Connessione a un’altra WLAN’ per effettuare la connessione con la rete dell’inverter.

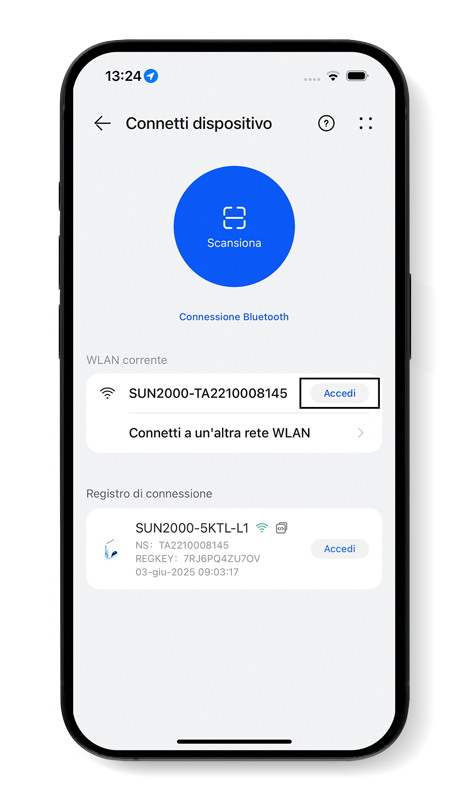

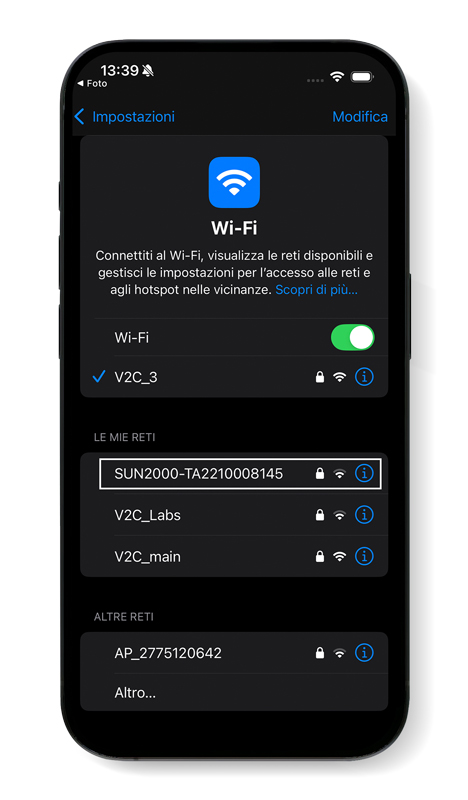

4. Seleziona SUN2000 e inserisci la password ‘Changeme’.
5. Torna all’app Fusion Solar, accedi alla rete SUN2000 e inserisci la password, che per impostazione predefinita è ‘00000a‘.
Protocollo di comunicazione Modbus TCP/IP

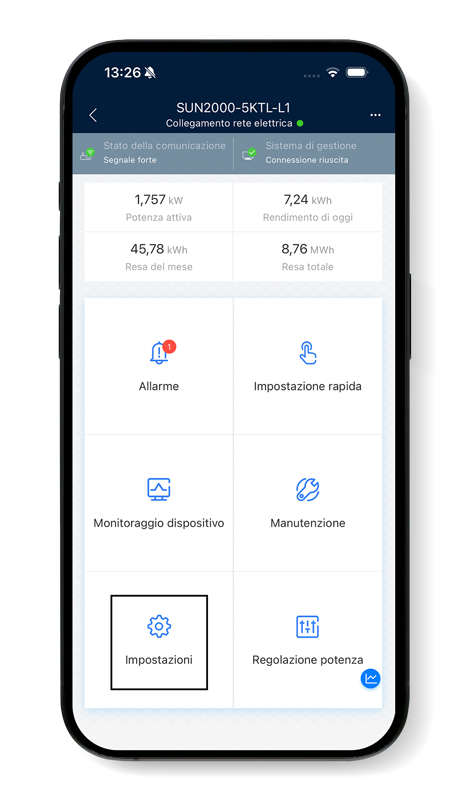

1. Vai alla sezione ‘Configura’.

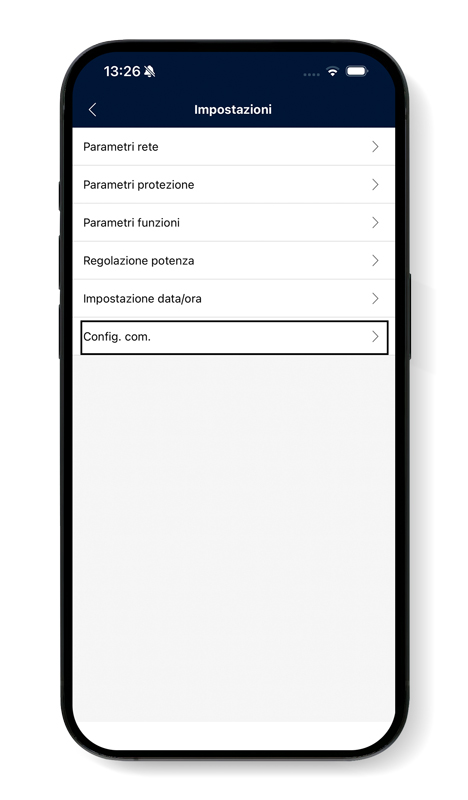

2. Accedi alla sezione ‘Impostazioni di comunicazione’.

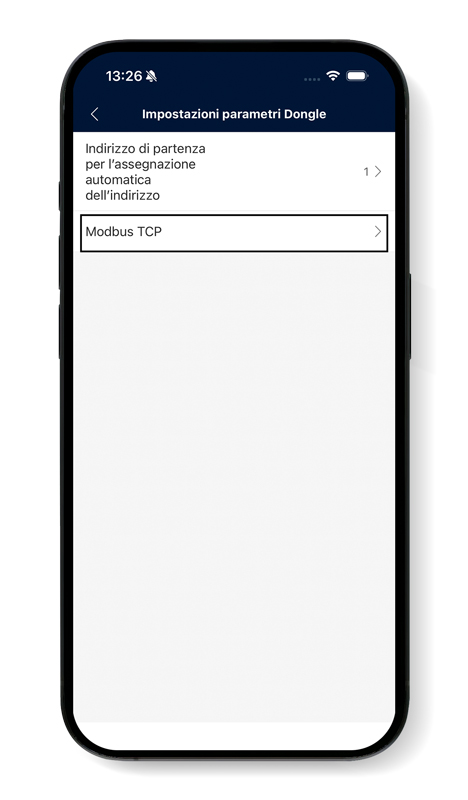

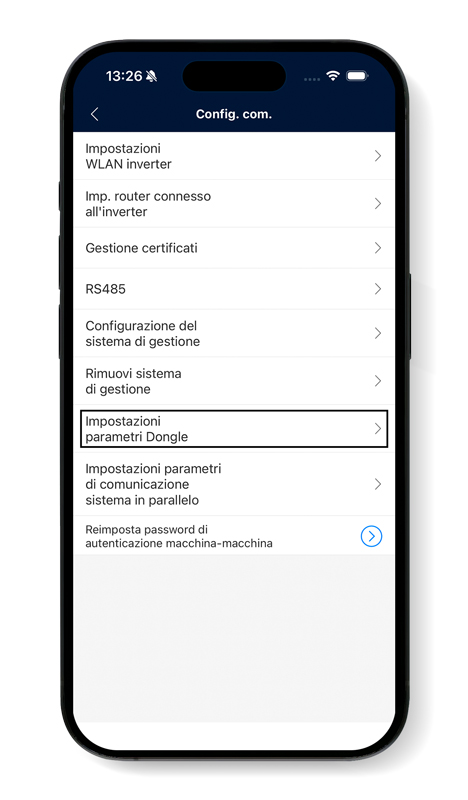

3. Seleziona ‘Impostazioni del parametro del Dongle’.
4. Clicca su ‘Modbus TCP‘.

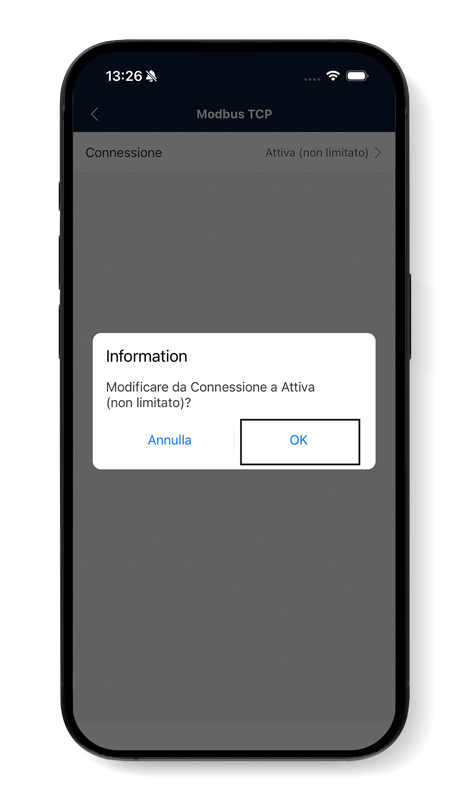

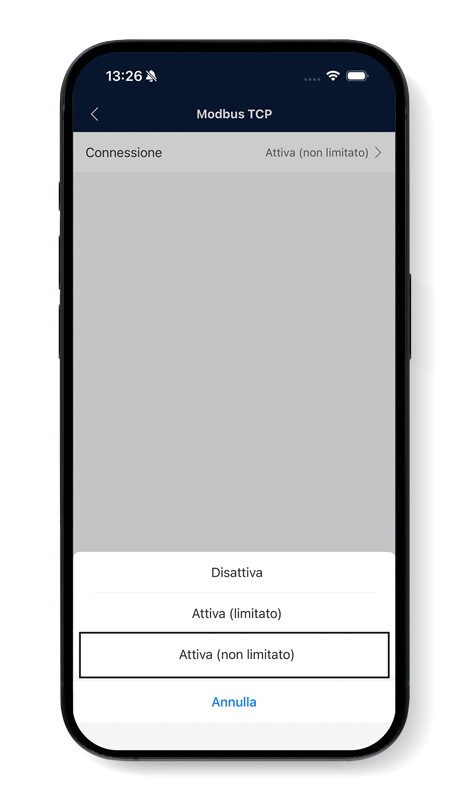

5. Successivamente, in ‘Connessione’, clicca su ‘Abilita senza restrizioni’.
6. Infine, seleziona ‘Accetta‘.

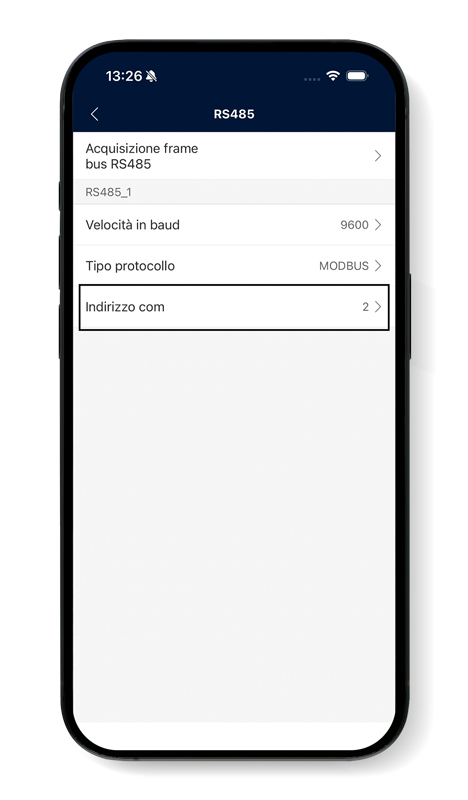

Prendere nota dell’indirizzo COM
1. Vai alla sezione ‘Configura’.
2. Seleziona ‘Impostazioni di comunicazione’.

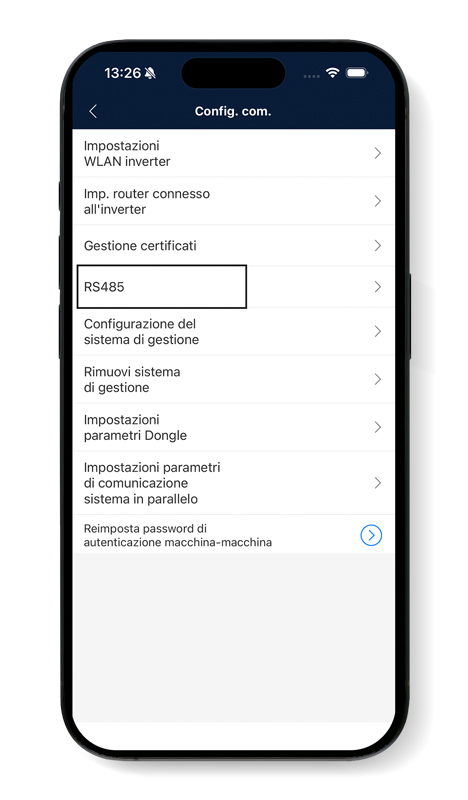

3. Clicca su ‘RS485’.
4. Prendi nota dell’indirizzo COM.
Consultare IP
1. Vai alla sezione ‘Configurazione’.
2. Clicca su ‘Impostazioni di comunicazione’.

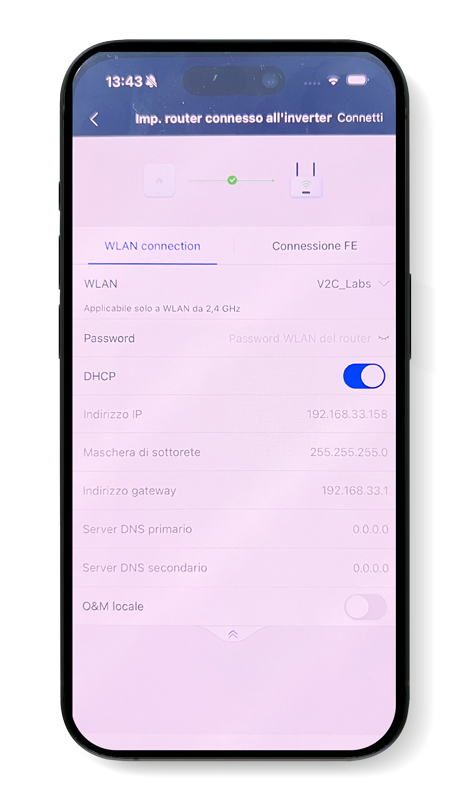

3. Seleziona ‘Impostazioni di connessione del router’.
4. Clicca sulle frecce per aprire il menu a discesa e prendi nota dell’indirizzo IP*.
Inserisci la password della rete WiFi e premi il pulsante ‘Connetti’.
Alternativa: connessione senza dongle tramite Modbus TCP
Se il tuo inverter Huawei SUN2000 lo consente, Trydan può comunicare con esso direttamente tramite Modbus TCP, attraverso la rete WiFi/LAN dell’abitazione e senza installare il SDongle. In tal caso, segui questi passaggi invece di quelli della sezione precedente.
La configurazione viene effettuata dall’app FusionSolar, con un account con permessi di installatore.
Importante: i percorsi dei menu e i nomi delle opzioni possono variare leggermente a seconda del modello dell’inverter e della versione del firmware e dell’app FusionSolar.
Requisiti
- L’inverter deve essere collegato alla rete WiFi dell’abitazione e i suoi dati di produzione devono apparire correttamente nell’app FusionSolar. Se l’inverter non ha una connessione di rete compatibile con la rete domestica, abilitare Modbus TCP non sarà sufficiente per stabilire la comunicazione.
- Devi conoscere l’indirizzo IP locale dell’inverter nella tua rete, normalmente del tipo 192.168.1.x. Puoi consultarlo nell’app FusionSolar o nel sito web di gestione del tuo router.
1. Connettiti all’inverter con FusionSolar
- Apri l’app FusionSolar e vai su Servizi → Messa in servizio.
- Collegati alla rete WiFi locale emessa dall’inverter. Password predefinita: Changeme.
- Accedi con permessi da installatore. Password predefinita: 00000a.
2. Abilita Modbus TCP
Il percorso di configurazione dipende dalla generazione dell’inverter e dal suo firmware.
Opzione 1. Modelli più recenti
- Vai a Impostazioni di comunicazione → Impostazioni di connessione al router.
- Cerca l’opzione Local O&M e abilitala se disponibile. Questa funzione consente di accedere all’inverter da una rete WiFi/LAN compatibile, senza connettersi direttamente al suo punto di accesso WiFi.
Importante: abilitare Local O&M non garantisce da solo che Modbus TCP sia disponibile per Trydan. Controlla anche che il modello e il firmware supportino il servizio e il tipo di connessione di cui ha bisogno il caricatore. I modelli superiori a 8 kW potrebbero bloccare l’accesso senza dongle, a seconda della loro data di fabbricazione.
Opzione 2. Modelli classici
Accedi, se disponibile, a Dispositivo → Impostazioni → Configurazione comunicazione → Modbus TCP e controlla queste opzioni:
- Modbus TCP: abilita il servizio se il firmware offre questa opzione.
- Accesso LAN: accesso dalla rete locale tramite dispositivi di comunicazione compatibili.
- Accesso AP: accesso tramite il punto di accesso WiFi dell’inverter stesso, quando il modello e il firmware lo consentono.
Attenzione: l’accesso AP e l’accesso LAN non sono equivalenti. Per comunicare attraverso il router della casa, l’inverter deve essere accessibile da quella rete; abilitare solo l’accesso AP non garantisce quella connettività.
Riepilogo
Per comunicare Trydan con un Huawei SUN2000 senza dongle tramite la rete domestica, controlla quanto segue:
- Servizio: Modbus TCP deve essere abilitato e disponibile nell’inverter.
- Rete: l’inverter deve essere accessibile dalla rete WiFi/LAN dell’abitazione e devi conoscere il suo indirizzo IP locale.
- Compatibilità: la disponibilità di queste funzioni dipende dal modello dell’inverter, dal suo firmware e dall’interfaccia di comunicazione utilizzata.
Dopo, configura Trydan nell’app V2C Cloud come spiegato di seguito, inserendo l’indirizzo IP locale dell’inverter.
Configurazione dell’inverter Huawei nell’app V2C Cloud
Apri l’app V2C Cloud e accedi al tuo e-Charger per configurare correttamente il controllo dinamico della potenza.
Accedi alla sezione di configurazione del caricatore e scegli ‘Controllo dinamico della potenza’.
In ‘Tipo di dispositivo’, seleziona ‘Inverter’ e in ‘Tipo di inverter’, ‘Huawei’. Se hai assegnato un IP Fisso nell’app di Huawei assicurati di inserire l’IP.
Dopo, seleziona l’indirizzo COM che hai annotato in precedenza. E seleziona il tipo di installazione.
Non dimenticare di salvare le modifiche affinché le modifiche siano registrate e il controllo dinamico della potenza funzioni correttamente.
Ho effettuato correttamente l’integrazione?
Quando Trydan termina il suo avvio, si connette con Huawei e può già ottenere le misurazioni necessarie per effettuare il controllo dinamico della potenza secondo il profilo di carico che hai configurato.
Nello schermo di Trydan potremo vedere le misurazioni ottenute. Devi controllare che le misure del display siano le stesse dell’app di FusionSolar.
Nel caso in cui Trydan non riesca a connettersi con Huawei, viene visualizzato il messaggio che appare nell’immagine. È possibile che non sia stato eseguito correttamente qualche passaggio.
Le cause dell’errore di comunicazione possono essere dovute a:
- La versione del SDongle non è l’ultima
- L’IP assegnata all’inverter è errata
- Inverter e caricatore non sono collegati alla stessa rete
- Senza dongle: Modbus TCP non è abilitato o l’inverter non è accessibile dalla rete domestica
