Intégration de l’onduleur Huawei avec Trydan
Les onduleurs Huawei sont des leaders dans l’industrie solaire, fournissant des solutions efficaces et fiables pour la conversion de l’énergie photovoltaïque. Reconnus pour leur qualité, connectivité et compatibilité avec diverses marques.
Pour configurer Trydan avec l’onduleur Huawei, la première étape est de vérifier si le modèle d’onduleur est parmi ceux qui établissent une connexion directe et sans fil avec le e-Charger ou, si au contraire, il nécessite l’installation d’une pince ampèremétrique. Il convient de noter qu’étant un onduleur conçu pour fonctionner avec des batteries, la meilleure façon de se connecter est directement à l’onduleur.
L’utilisation de répéteurs Wi-Fi ou de réseaux mesh peut affecter le bon fonctionnement du système. Nous recommandons d’utiliser un réseau Wi-Fi stable et direct pour garantir une connexion optimale entre le chargeur et l’onduleur.
Installation électrique
Une fois confirmé que votre onduleur Huawei figure sur la liste, assurez-vous qu’il a été correctement installé et configuré. Ensuite, vous devez prendre les mesures du domicile. Pour cela, il est nécessaire de connecter l’un des compteurs compatibles spécifiés par Huawei à l’onduleur. Dans ce manuel, nous utiliserons comme exemple le compteur DDSU666-H.
Installation du compteur de puissance (DDSU666-H)
Le compteur est chargé de calculer la consommation du foyer et de l’envoyer à l’onduleur via RS485. Pour que cette communication soit établie, il faut réaliser les connexions suivantes :
1. 485B1
| Signal différentiel – du RS485 |
| Un seul SUN2000: – |
| SUN2000 en cascade : Se connecte aux unités SUN2000 |
2. 485A1
| RS485A, signal différentiel + du RS485 |
| Un seul SUN2000: – |
| SUN2000 en cascade : – |
3. 485B2
| RS485B, signal différentiel – du RS485 |
| Un seul SUN2000: Ils sont utilisés pour la connexion aux ports du signal RS485 de la batterie et du compteur de puissance. |
| SUN2000 en cascade: Ils sont utilisés pour la connexion aux ports du signal RS485 de la batterie et du compteur de puissance. |
4. 485A2
| RS485A, signal différentielle + du RS485 |
| Un seul SUN2000: Lorsque la batterie et le compteur de puissance sont configurés, ils doivent être connectés aux ports 485B2 et 485A2 |
| SUN2000 en cascade: Lorsque la batterie et le compteur de puissance sont configurés, ils doivent être connectés aux ports 485B2 et 485A2 |
Pour alimenter le compteur, vous devez connecter la phase à la borne 3 et le neutre à la borne 4. Ensuite, établissez la communication RS485 en connectant la borne 24 (A+) et 25 (B-) du compteur aux broches 3 et 4 du connecteur de communication de l’onduleur Huawei respectivement. La pince doit être connectée selon le schéma suivant :
Configuration de l’onduleur Huawei
Téléchargez l’application FusionSolar
Une fois l’installation effectuée, vous pouvez configurer la communication de l’onduleur Huawei grâce au signal WiFi qu’il génère. Cette configuration peut être réalisée depuis un smartphone, nous prendrons donc comme exemple la configuration depuis l’application mobile. Pour cela, téléchargez l’application FusionSolar et installez-la sur votre appareil mobile.
Connexion physique de l’appareil à l’onduleur
Il est nécessaire de disposer du dispositif SDongleA.
Il s’agit d’un dispositif supplémentaire au convertisseur qui agit comme un adaptateur WiFi.*
Pour établir une communication avec Trydan, il faut connecter le SDongle au port USB de l’onduleur comme montré sur les images.
Ensuite, le SDongle initie le protocole de démarrage et le LED commence à clignoter en rouge. Lorsque cela sera terminé, le clignotement sera vert et générera un point d’accès WiFi pendant 3 minutes.
Vérifier la version du SDongle
Nous devons vérifier que le dispositif dispose d’une version supérieure à V100R001C00SPC127, ou de préférence la dernière.

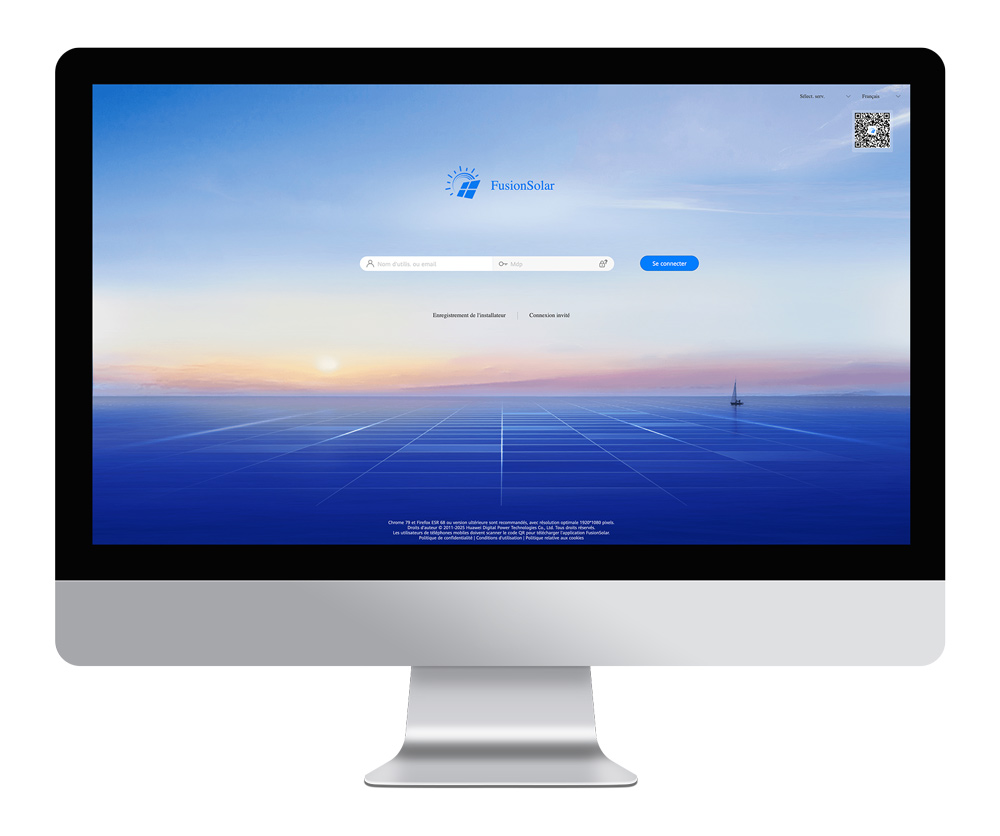

1. Connectez-vous au portail web de FusionSolar.

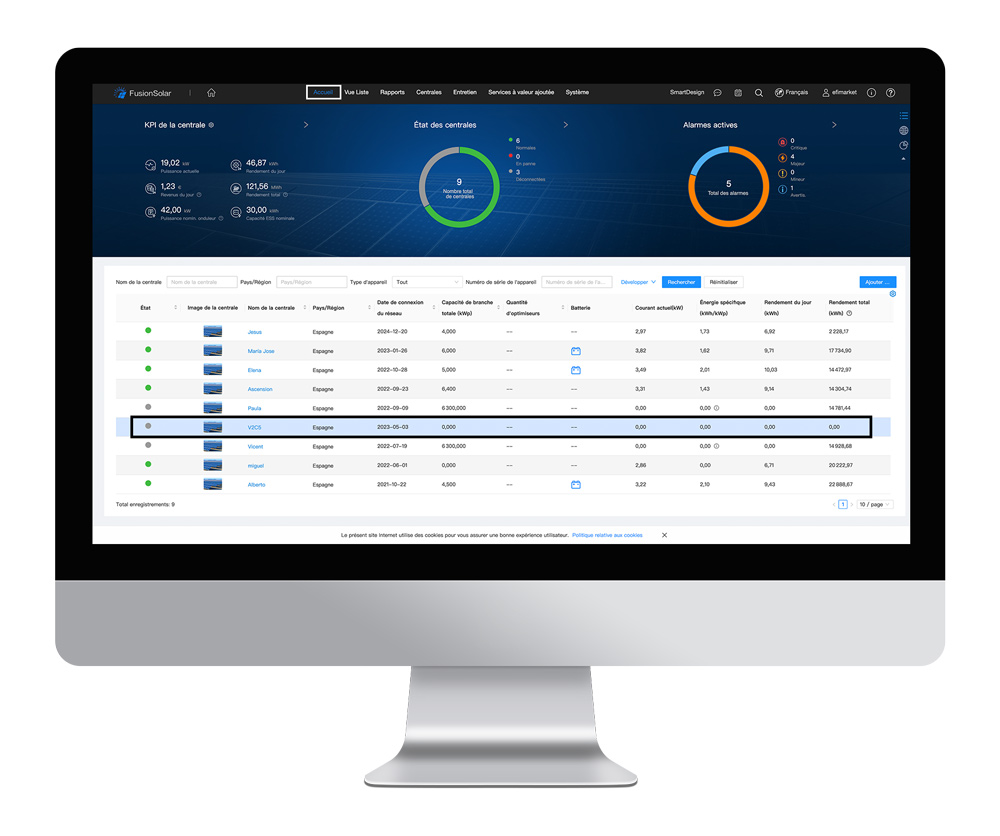

2. Rendez-vous sur la page d’accueil et sélectionnez la plante (installation) que vous souhaitez vérifier.

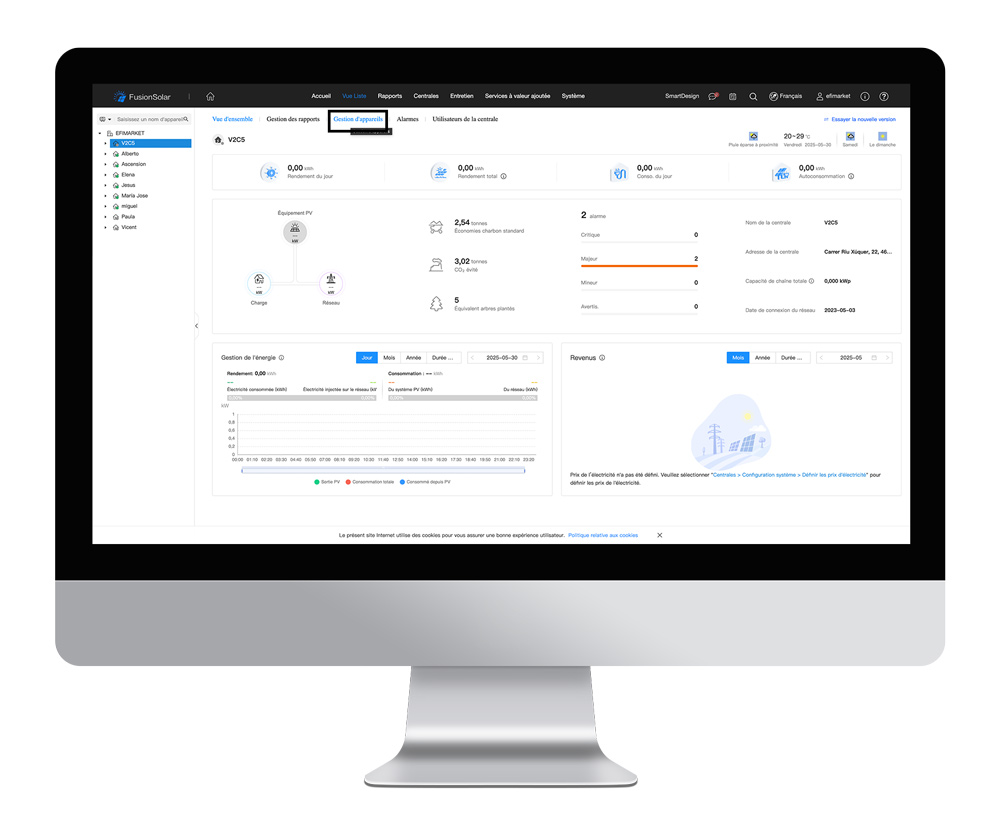

3. Ensuite, sélectionnez ‘Gestion des appareils’.

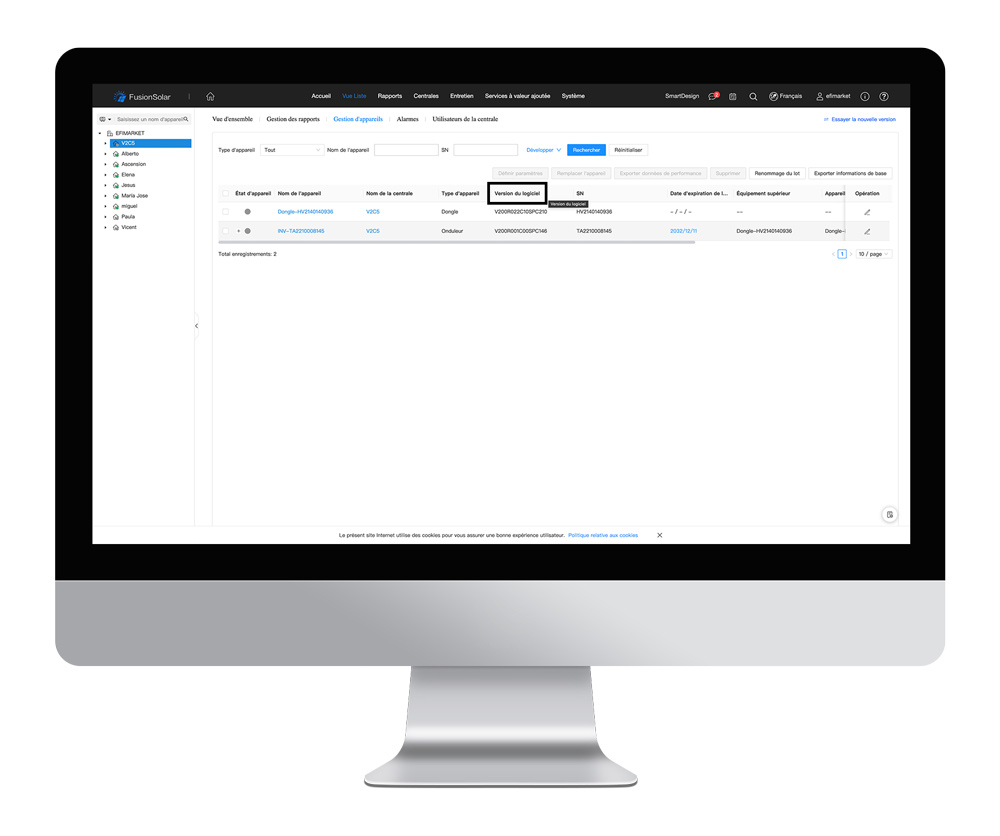

4. Vérifiez la version du logiciel du SDongle. Si vous n’avez pas une version supérieure à celle mentionnée ci-dessus ou la dernière, vous devez la mettre à jour (point suivant).
Mettre à jour la version
1. Allez dans la section ‘Plantes’ puis dans ‘Gestion des mises à jour’.

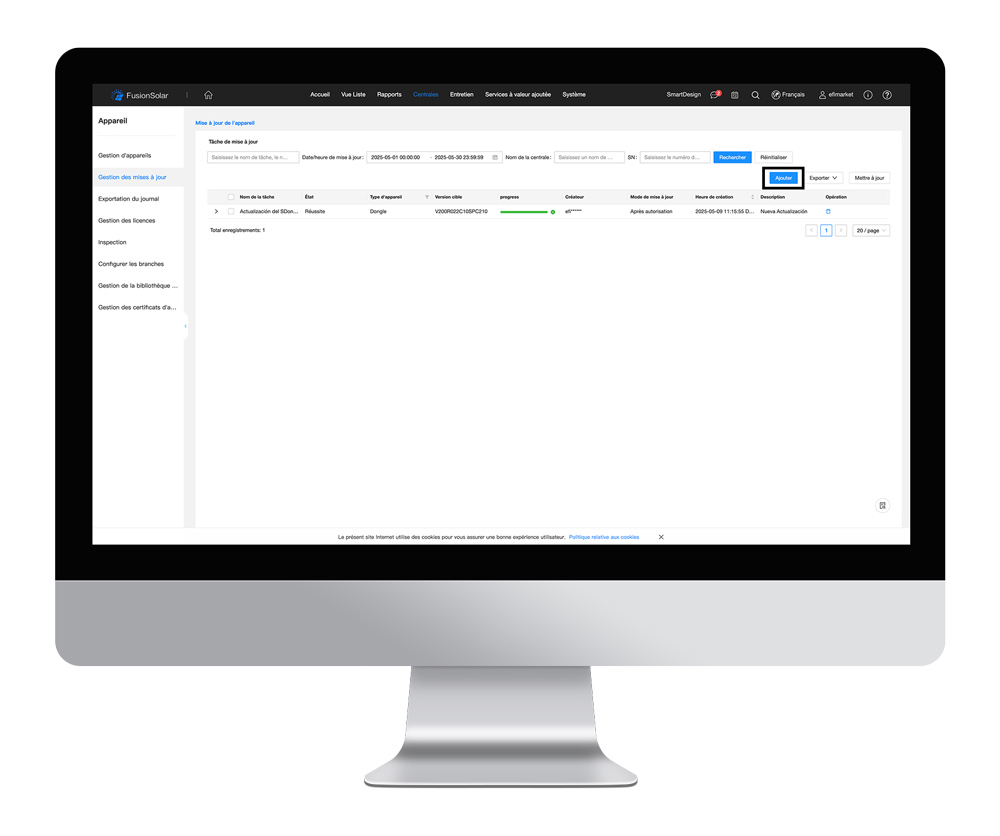

2. Sélectionnez le bouton ‘Ajouter’.

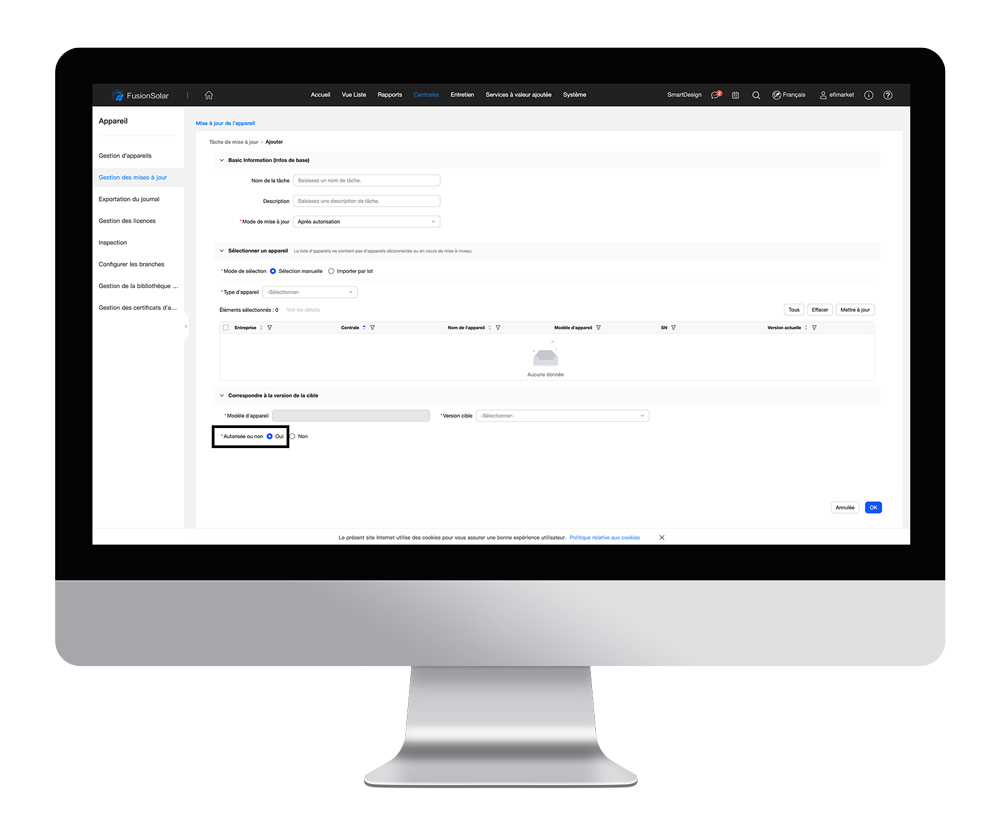

3. Remplissez les données nécessaires et sélectionnez le dispositif que vous souhaitez mettre à jour. Dans le champ ‘Version cible’, sélectionnez la dernière version et dans le champ ‘Avec autorisation’, cliquez sur la case ‘Oui’.

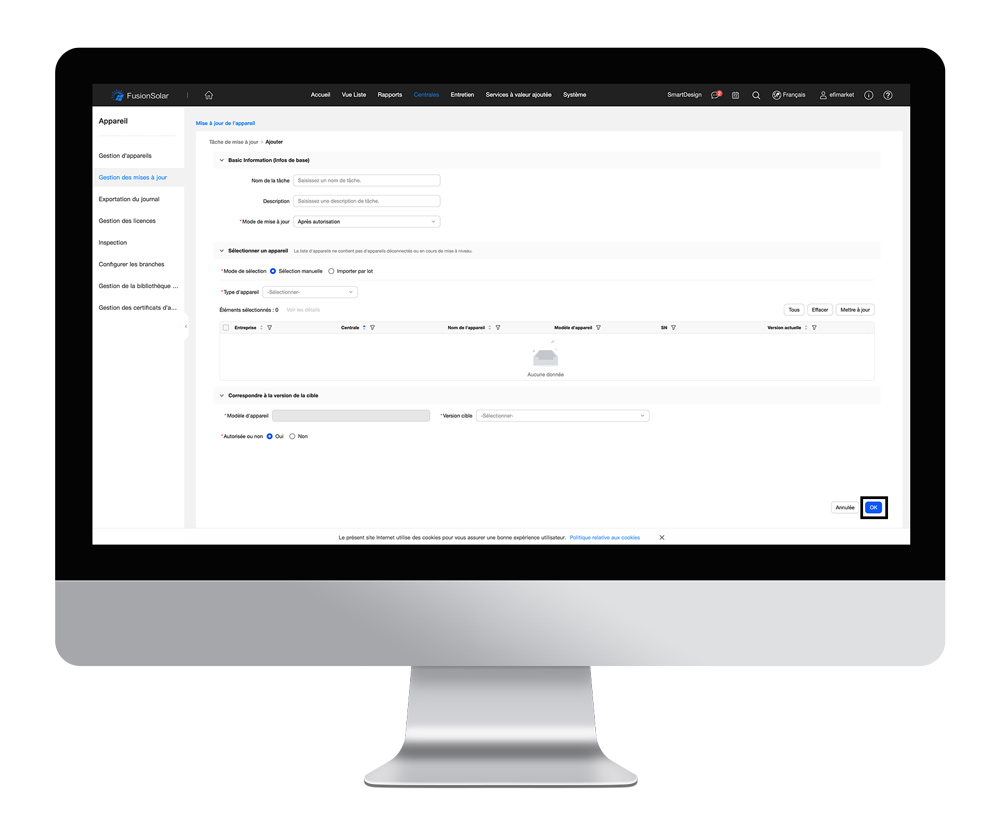

4. Appuyez sur ‘Accepter’ et enfin, confirmez la tâche de mise à jour.
Connexion à l’onduleur
Après la mise à jour du SDongle, il faut établir la connexion à l’onduleur Huawei. Ensuite, vous devez activer le protocole de communication Modbus TCP/IP, consulter et noter l’adresse de communication (COM) et consulter et noter l’adresse IP qui a été attribuée à l’onduleur.
Connexion à l’onduleur
Pour établir la connexion avec l’onduleur :

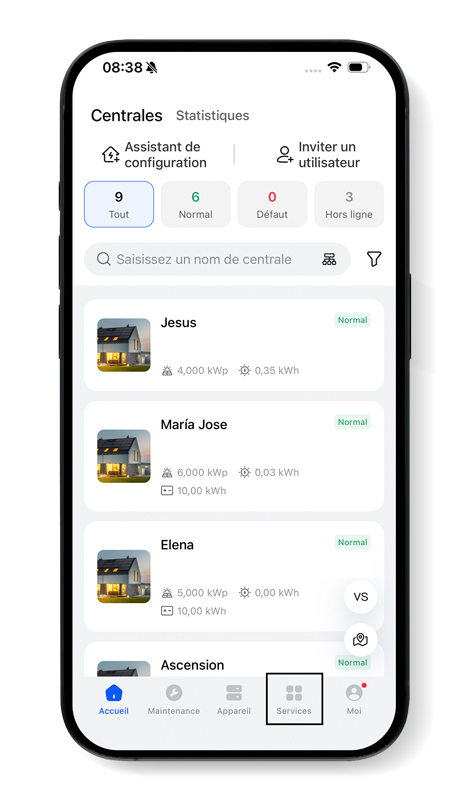

1. Allez dans la section ‘Services’.

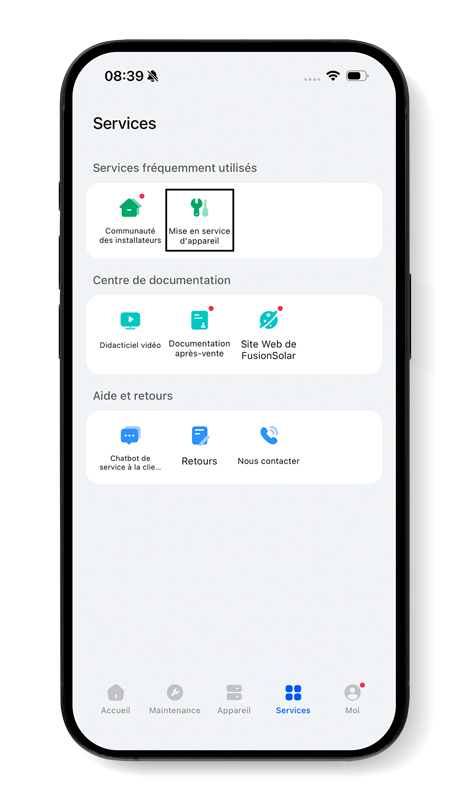

2. Sélectionnez ‘Mises en service de l’appareil’.

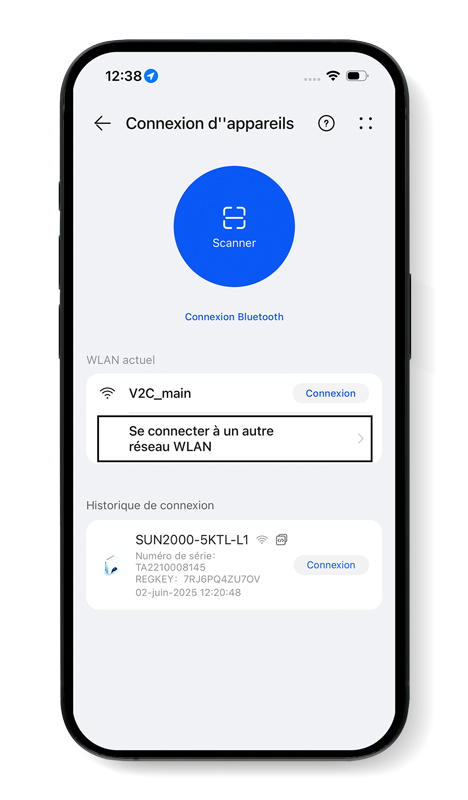

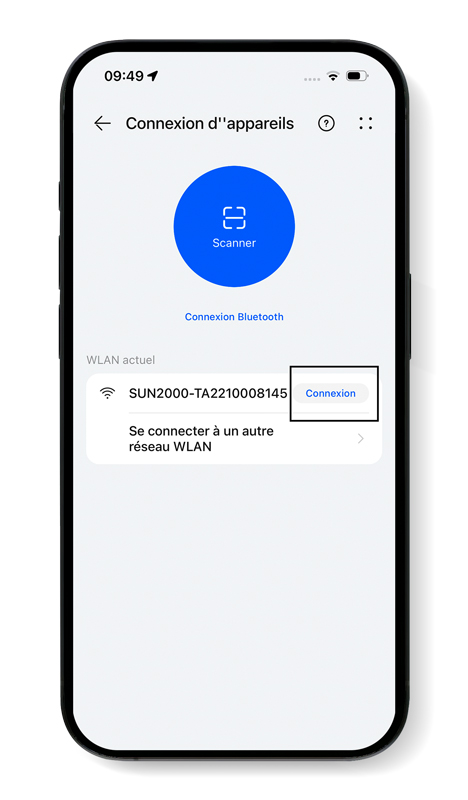

3. Sélectionnez ‘Connexion à un autre WLAN’ pour établir la connexion avec le réseau de l’onduleur.

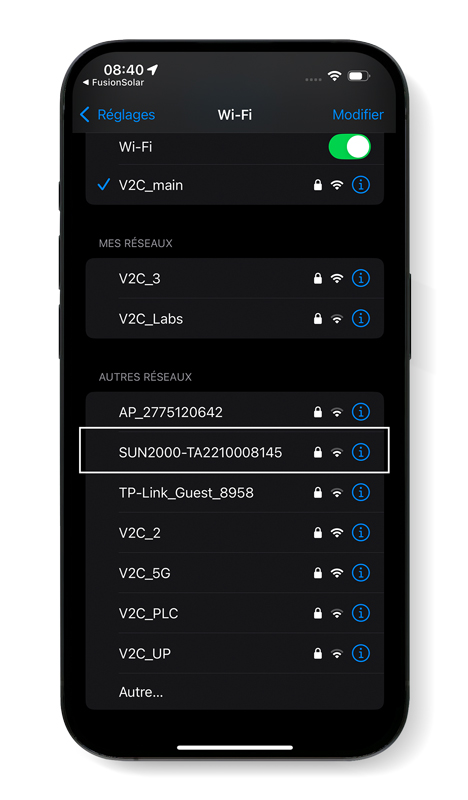

4. Sélectionnez SUN2000 et saisissez le mot de passe ‘Changeme’.
5. Revenez à l’application Fusion Solar, accédez au réseau SUN2000 et saisissez le mot de passe, qui par défaut est ‘00000a‘.
Protocole de communication Modbus TCP/IP

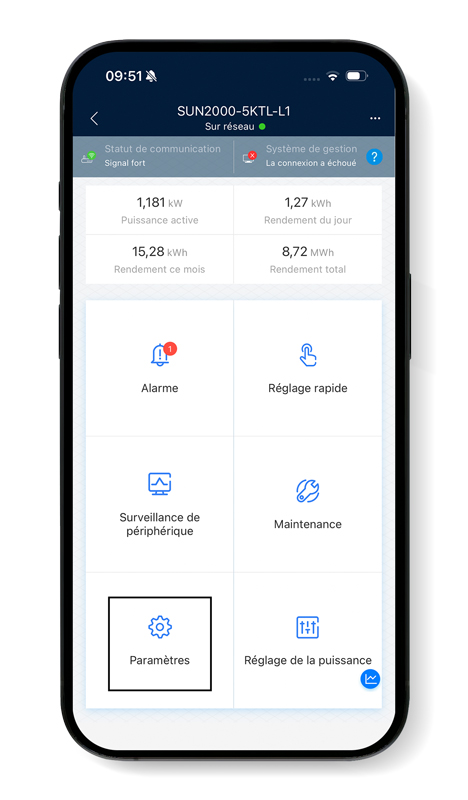

1. Allez à la section ‘Configurer’.

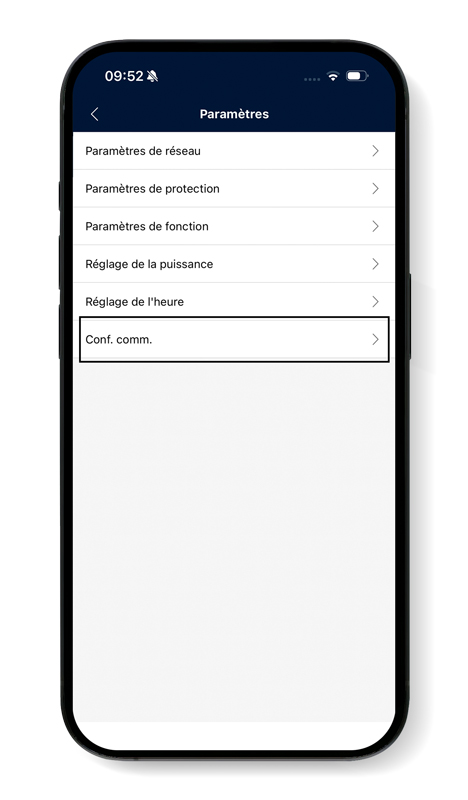

2. Accédez à la section ‘Paramètres de communication’.

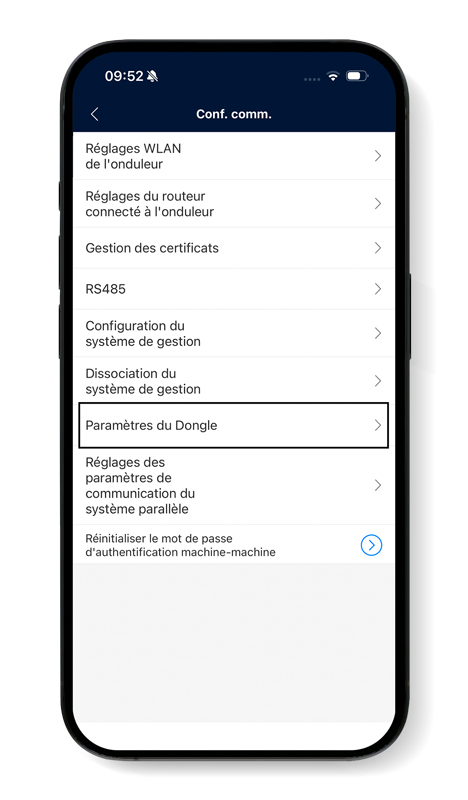

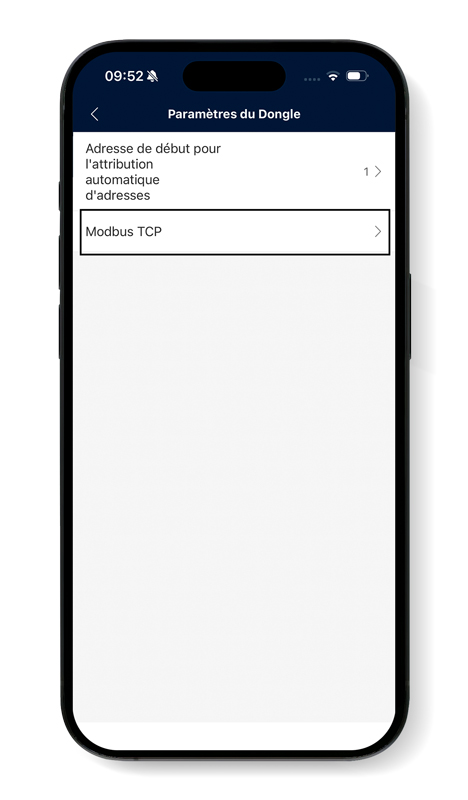

3. Sélectionnez ‘Paramètres du dongle’.
4. Cliquez sur ‘Modbus TCP‘.

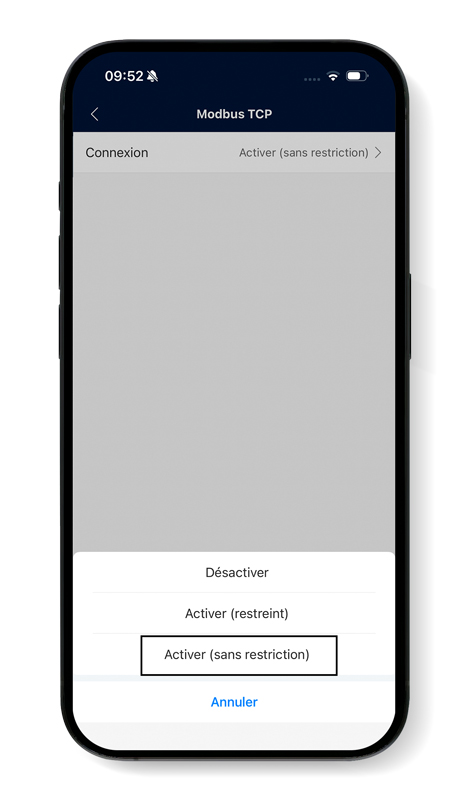

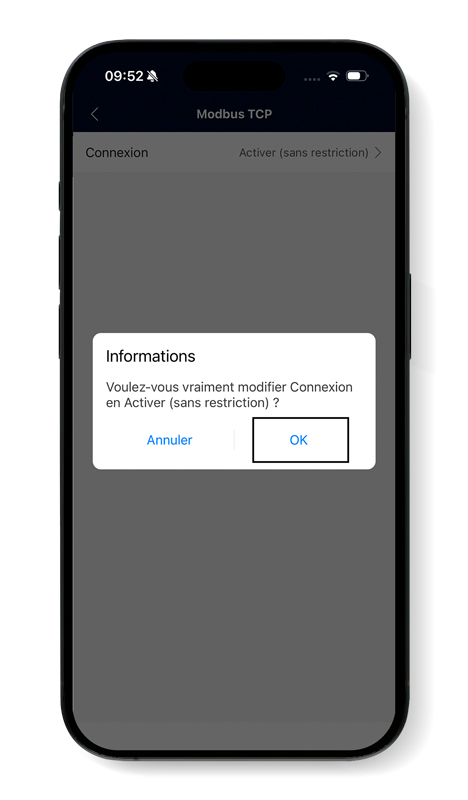

5. Ensuite, dans ‘Connexion’, cliquez sur ‘Activer sans restrictions’.
6. Enfin, sélectionnez ‘Accepter‘.
Prendre note de l’adresse COM
1. Allez à la section ‘Configurer’.
2. Sélectionnez ‘Paramètres de communication’.

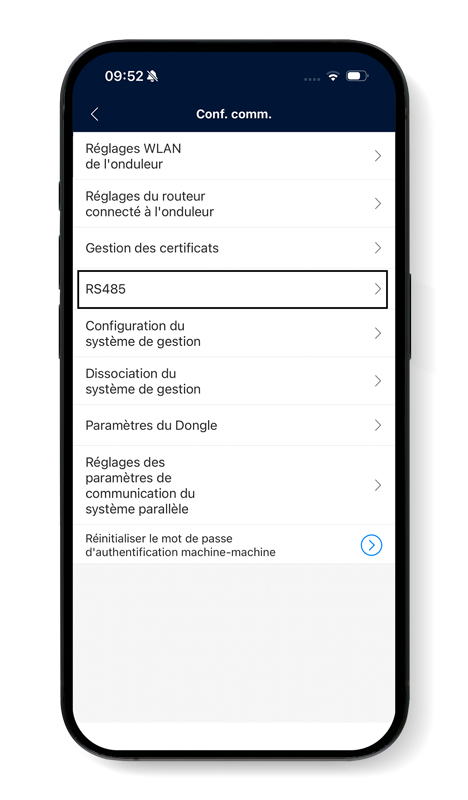

3. Cliquez sur ‘RS485’.

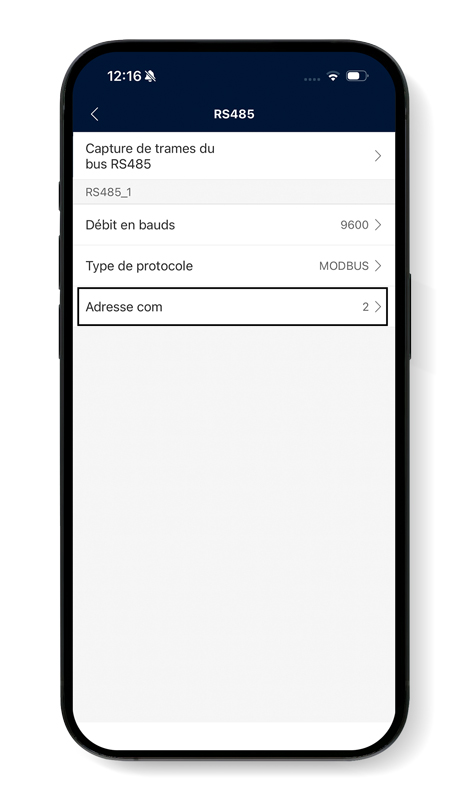

4. Notez l’adresse COM.
Consulter l’IP
1. Allez à la section ‘Configuration’.
2. Cliquez sur ‘Paramètres de communication’.

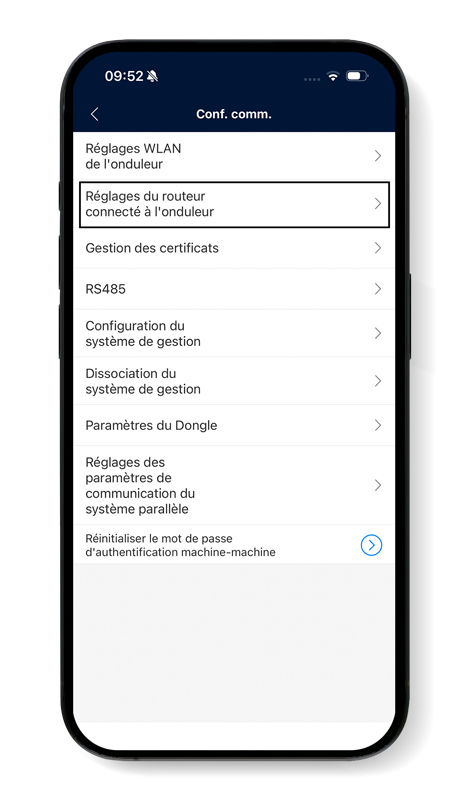

3. Sélectionnez ‘Paramètres de connexion du routeur’.

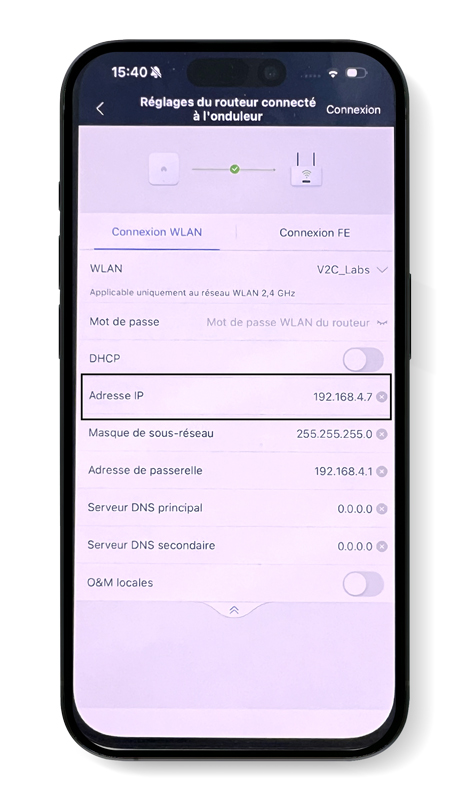

4. Cliquez sur les flèches pour ouvrir le menu déroulant et notez l’adresse IP*.
Écrivez le mot de passe du réseau WiFi et appuyez sur le bouton ‘Connecter’.
Alternative : connexion sans dongle par Modbus TCP
Si votre onduleur Huawei SUN2000 le permet, Trydan peut communiquer avec lui directement via Modbus TCP, à travers le réseau WiFi/LAN de la maison et sans installer le SDongle. Dans ce cas, suivez ces étapes au lieu de celles de la section précédente.
La configuration se fait depuis l’application FusionSolar, avec un compte ayant des permissions d’installateur.
Important : les chemins des menus et les noms des options peuvent varier légèrement selon le modèle de l’onduleur et la version du firmware et de l’application FusionSolar.
Exigences
- L’onduleur doit être connecté au réseau WiFi de la maison et ses données de production doivent apparaître correctement dans l’application FusionSolar. Si l’onduleur n’a pas une connexion réseau compatible avec le réseau domestique, activer Modbus TCP ne suffira pas à établir la communication.
- Vous devez connaître l’adresse IP locale de l’onduleur sur votre réseau, généralement de type 192.168.1.x. Vous pouvez la consulter dans l’application FusionSolar ou sur le site de gestion de votre routeur.
1. Connectez-vous à l’onduleur avec FusionSolar
- Ouvrez l’application FusionSolar et allez à Services → Mise en service.
- Connectez-vous au réseau WiFi local émis par l’onduleur. Mot de passe par défaut : Changeme.
- Connectez-vous avec des droits d’installateur. Mot de passe par défaut : 00000a.
2. Activez Modbus TCP
Le chemin de configuration dépend de la génération de l’onduleur et de son firmware.
Option 1. Modèles les plus récents
- Allez à Configuration de la communication → Paramètres de connexion au routeur.
- Cherchez l’option Local O&M et activez-la si elle est disponible. Cette fonction permet d’accéder à l’onduleur depuis un réseau WiFi/LAN compatible, sans se connecter directement à son point d’accès WiFi.
Important : activer Local O&M ne garantit pas à lui seul que Modbus TCP soit disponible pour Trydan. Vérifiez également que le modèle et le firmware prennent en charge le service et le type de connexion dont le chargeur a besoin. Les modèles de plus de 8 kW pourraient bloquer l’accès sans dongle, selon leur date de fabrication.
Option 2. Modèles classiques
Accédez, si disponible, à Appareil → Paramètres → Configuration de la communication → Modbus TCP et vérifiez ces options :
- Modbus TCP : active le service si le firmware propose cette option.
- Accès LAN : accès depuis le réseau local via des équipements de communication compatibles.
- Accès AP : accès via le point d’accès WiFi de l’onduleur lui-même, lorsque le modèle et le firmware le permettent.
Attention : l’accès AP et l’accès LAN ne sont pas équivalents. Pour communiquer via le routeur de la maison, l’onduleur doit être accessible depuis ce réseau ; activer uniquement l’accès AP ne garantit pas cette connectivité.
Résumé
Pour connecter Trydan à un Huawei SUN2000 sans dongle via le réseau domestique, vérifiez ce qui suit :
- Service : Modbus TCP doit être activé et disponible sur l’onduleur.
- Réseau : l’onduleur doit être accessible depuis le réseau WiFi/LAN de la maison et vous devez connaître son adresse IP locale.
- Compatibilité : la disponibilité de ces fonctionnalités dépend du modèle de l’onduleur, de son firmware et de l’interface de communication utilisée.
Ensuite, configurez Trydan dans l’application V2C Cloud comme expliqué ci-dessous, en saisissant l’adresse IP locale de l’onduleur.
Configuration de l’onduleur Huawei dans l’application V2C Cloud
Ouvrez l’application V2C Cloud et accédez à votre e-Charger pour configurer correctement le contrôle dynamique de puissance.
Accédez à la section de configuration du chargeur et choisissez ‘Contrôle dynamique de la puissance’.

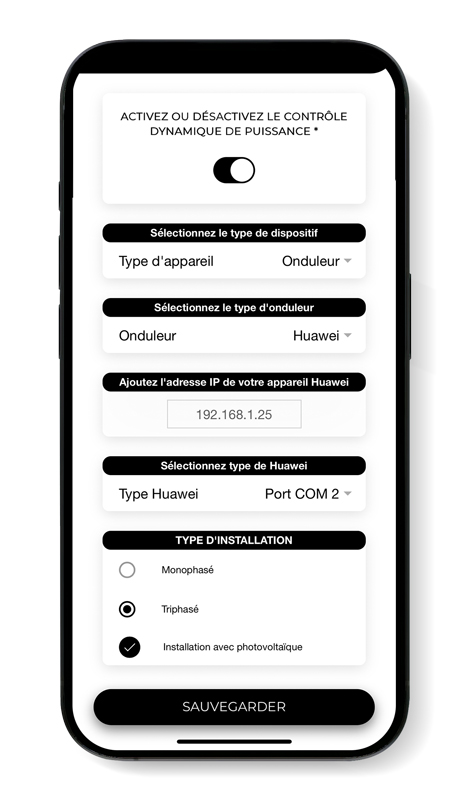

Dans ‘Type de dispositif’, sélectionnez ‘Inverter’ et dans ‘Type d’inverter’, ‘Huawei’. Si vous avez attribué une IP fixe dans l’application Huawei, assurez-vous de saisir l’IP.
Ensuite, sélectionnez l’adresse COM que vous avez notée précédemment. Et sélectionnez le type d’installation.
N’oubliez pas d’enregistrer les modifications pour que les changements soient enregistrés et que le contrôle dynamique de puissance fonctionne correctement.
Ai-je correctement réalisé l’intégration ?
Lorsque Trydan termine son démarrage, il se connecte à Huawei et peut déjà obtenir les mesures nécessaires pour effectuer le contrôle dynamique de puissance selon le profil de charge que vous avez configuré.
Sur l’écran de Trydan, nous pourrons voir les mesures obtenues. Vous devez vérifier que les mesures de l’affichage soient les mêmes que celles de l’application FusionSolar.
Dans le cas où Trydan ne parvient pas à se connecter à Huawei, un message s’affiche comme sur l’image. Il est possible qu’une étape n’ait pas été exécutée correctement.
Les causes de l’erreur de communication peuvent être dues à :
- La version du SDongle n’est pas la dernière
- L’adresse IP assignée à l’onduleur est incorrecte
- L’onduleur et le chargeur ne sont pas connectés au même réseau
- Sans dongle : Modbus TCP n’est pas activé ou l’onduleur n’est pas accessible depuis le réseau de la maison
Avez-vous besoin d’assistance technique ?
Résolvez votre incident instantanément via notre Chat avec IA. Si cela n’est pas résolu, générez une demande dans le Centre de Support Technique et nous vous contacterons dès que possible pour vous offrir la meilleure solution.
