Integração do inversor Huawei com Trydan
Os inversores Huawei são líderes na indústria solar, proporcionando soluções eficientes e fiáveis para a conversão de energia fotovoltaica. Reconhecidos pela sua qualidade, conectividade e compatibilidade com diversas marcas.
Para configurar a Trydan com o inversor Huawei, o primeiro passo é verificar se o modelo de inversor está entre os que estabelecem conexão direta e sem fios com o e-Charger ou, se pelo contrário, requer a instalação de uma pinça amperimétrica. É importante destacar que, por ser um inversor projetado para trabalhar com baterias, a melhor forma de conexão é diretamente ao inversor.
O uso de repetidores Wi-Fi ou redes mesh pode afetar o correto funcionamento do sistema. Recomendamos utilizar uma rede Wi-Fi estável e direta para garantir uma conexão ótima entre o carregador e o inversor.
Instalação elétrica
Uma vez confirmado que o seu inversor Huawei se encontra na lista, assegure-se de que foi corretamente instalado e configurado. A seguir, deve realizar as medições da casa. Para isso, é necessário conectar um dos medidores compatíveis especificados pela Huawei ao inversor. Neste manual, utilizaremos como exemplo o medidor DDSU666-H.
Instalação do medidor de potência (DDSU666-H)
O medidor encarrega-se de calcular o consumo do lar e enviá-lo ao inversor através de RS485. Para que esta comunicação se estabeleça, é necessário realizar as seguintes ligações:
1. 485B1
| Sinal diferencial – do RS485 |
| Um único SUN2000: – |
| SUN2000 em cascata: Conecta-se às unidades SUN2000 |
2. 485A1
| RS485A, sinal diferencial + do RS485 |
| Um único SUN2000: – |
| SUN2000 em cascata: – |
3. 485B2
| RS485B, sinal diferencial – do RS485 |
| Um único SUN2000: São utilizados para a conexão aos portos do sinal RS485 da bateria e do medidor de potência. |
| SUN2000 em cascata: São utilizados para a conexão aos portos do sinal RS485 da bateria e do medidor de potência. |
4. 485A2
| RS485A, sinal diferencial + do RS485 |
| Um único SUN2000: Quando se configuram tanto a bateria como o medidor de potência, devem ser conectados nos portos 485B2 e 485A2 |
| SUN2000 em cascata: Quando se configuram tanto a bateria como o medidor de potência, devem ser conectados nos portos 485B2 e 485A2 |
Para alimentar o medidor deves conectar a fase ao terminal 3 e o neutro ao terminal 4. Após isso, estabelece a comunicação RS485 conectando o terminal 24 (A+) e 25 (B-) do medidor ao pino 3 e 4 do conector de comunicações do inversor Huawei, respetivamente. A pinça deve ser conectada seguindo o seguinte esquema:
Configuração do inversor Huawei
Descarrega a app FusionSolar
Uma vez realizada a instalação, podes configurar a comunicação do inversor Huawei graças ao sinal WiFi que este gera. Esta configuração pode ser executada a partir de um smartphone, pelo que vamos usar como exemplo a configuração a partir da app móvel. Para isso, descarrega a app FusionSolar e instala-a no teu dispositivo móvel.
Conexão física do dispositivo ao inversor
É necessário contar com o dispositivo SDongleA.
Trata-se de um dispositivo adicional ao inversor que atua como adaptador WiFi.*
Para poder estabelecer comunicação com a Trydan, deve-se conectar o SDongle à porta USB do inversor tal como é mostrado nas imagens.
Após isso, o SDongle inicia o protocolo de arranque e o LED começa a piscar em vermelho. Quando terminar, o piscar será verde e gerará um ponto de acesso WiFi durante 3 minutos.
Verificar a versão do SDongle
Devemos verificar se o dispositivo tem uma versão superior à V100R001C00SPC127, ou preferencialmente a mais recente.
1. Inicia sessão no portal web da FusionSolar.
2. Situa-te na página de Início e seleciona a planta (instalação) que queres verificar.
3. De seguida, seleciona ‘Gestão de dispositivos’.
4. Verifica a versão do software do SDongle. Se não tiveres uma versão superior à mencionada anteriormente ou a mais recente, deves atualizá-la (ponto seguinte).
Atualizar a versão

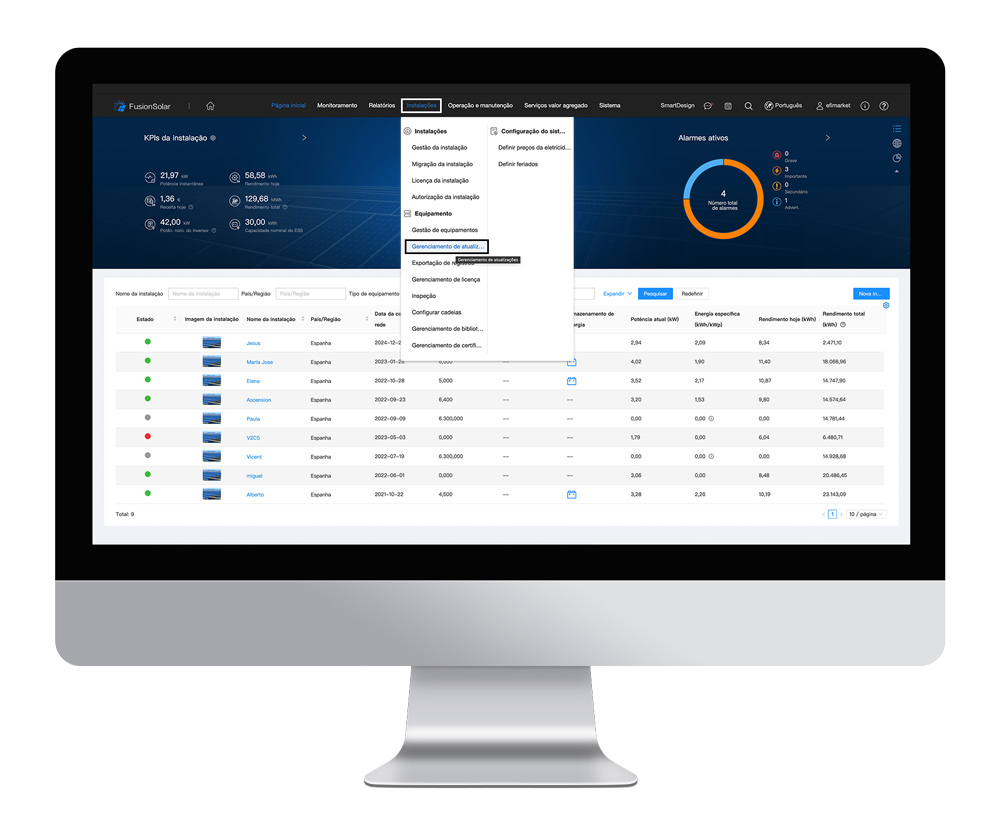

1. Vai à secção ‘Plantas’ e depois a ‘Gestão de atualizações’.

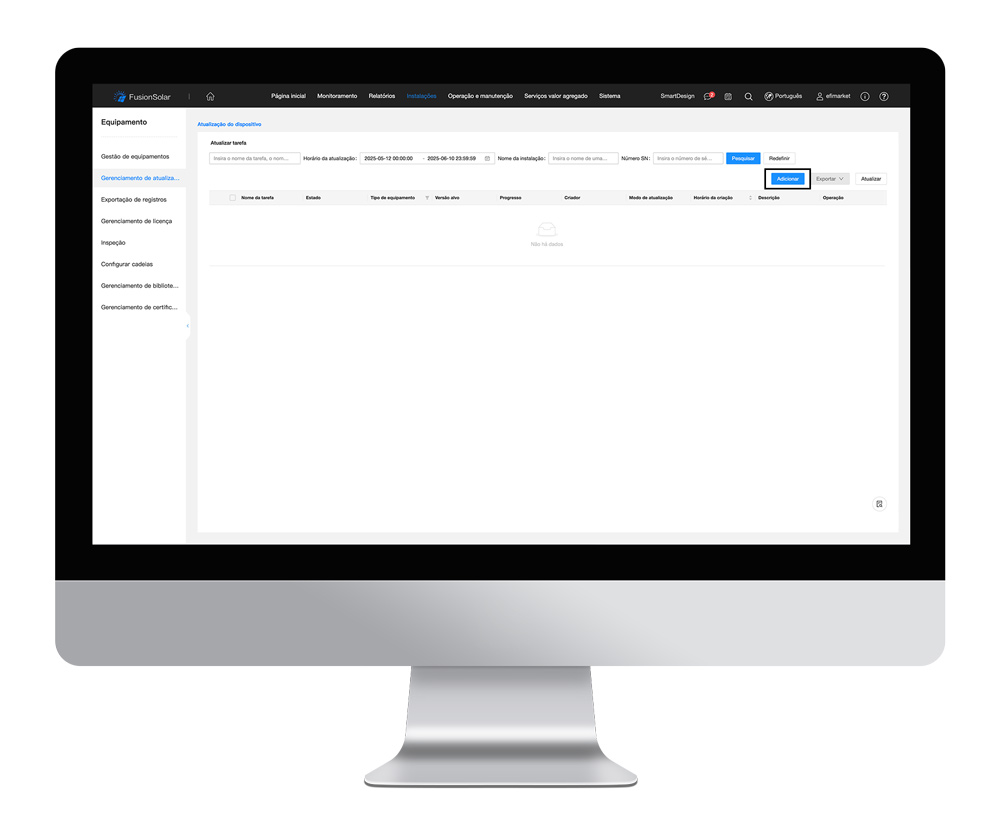

2. Seleciona o botão ‘Adicionar’.

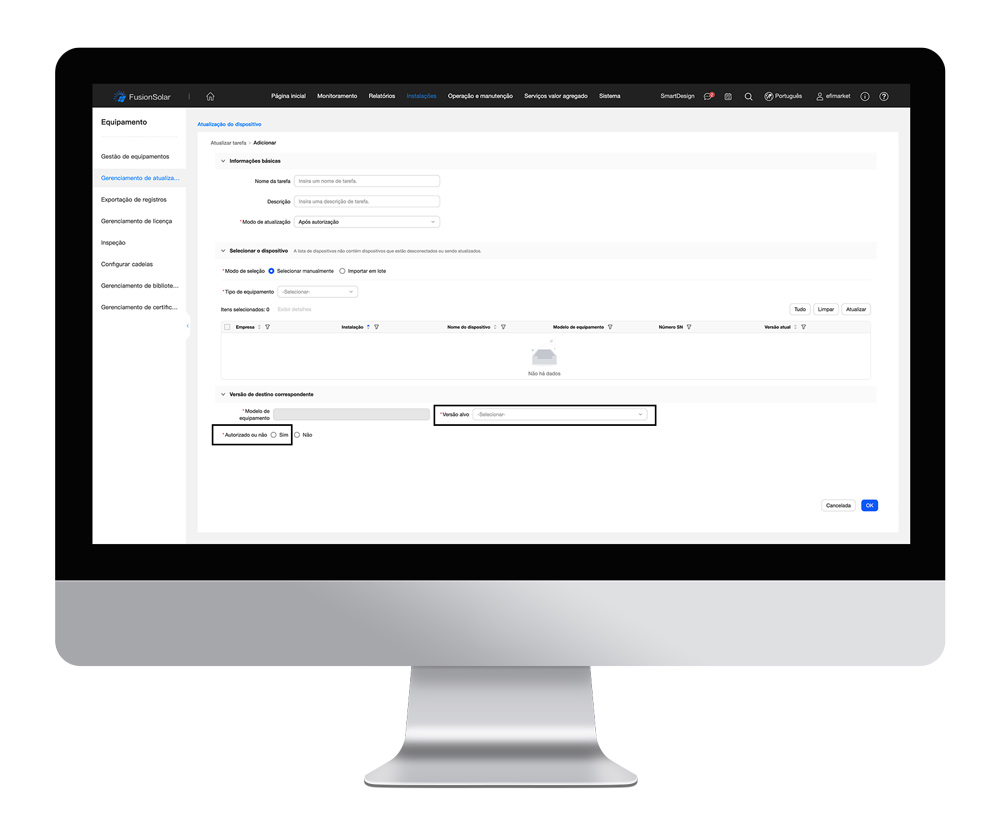

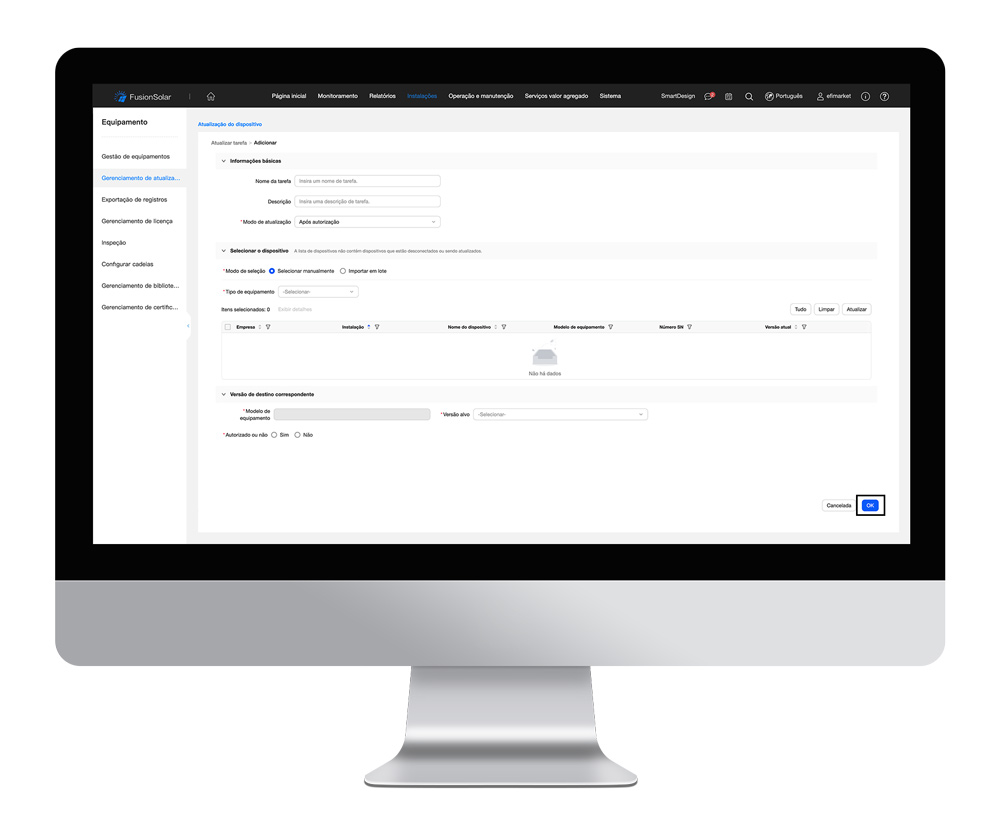

3. Preenche os dados necessários e seleciona o dispositivo que queres atualizar. No campo ‘Versão alvo’, seleciona a última versão e no campo ‘Com autorização’ clica na caixa ‘Sim’.
4. Pressiona ‘Aceitar’ e, por último, confirma a tarefa de atualização.
Conexão ao inversor
Após a atualização do SDongle, deve-se realizar a conexão ao inversor Huawei. Depois, deves habilitar o protocolo de comunicações Modbus TCP/IP, consultar e anotar a morada de comunicação (COM) e consultar e anotar a morada IP que está atribuída ao inversor.
Conexão ao inversor
Para estabelecer a conexão com o inversor:

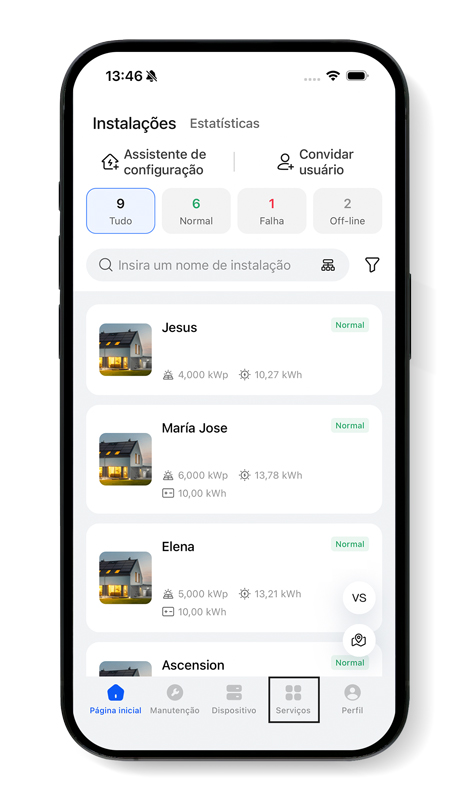

1. Vai à secção ‘Serviços’.

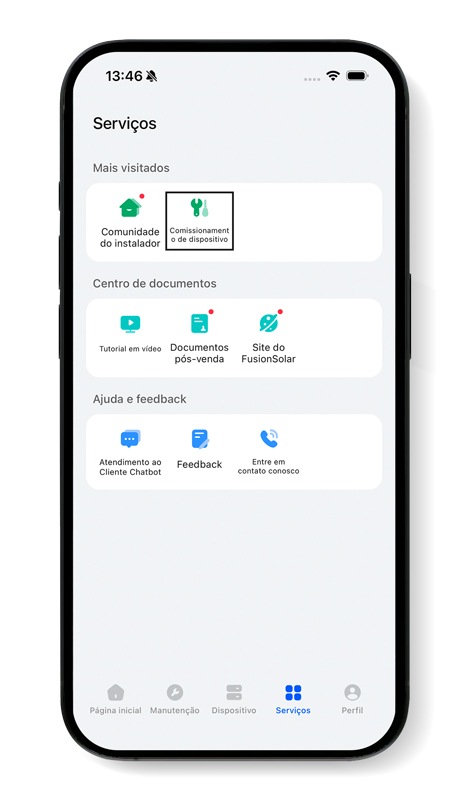

2. Seleciona ‘Colocações em serviço do dispositivo’.

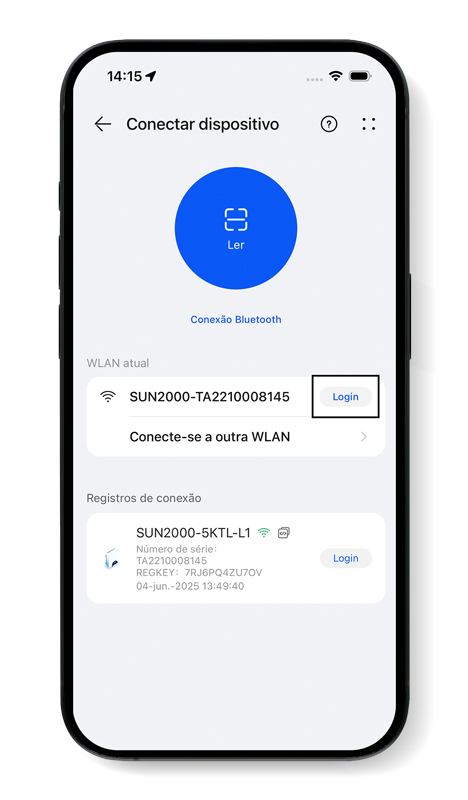

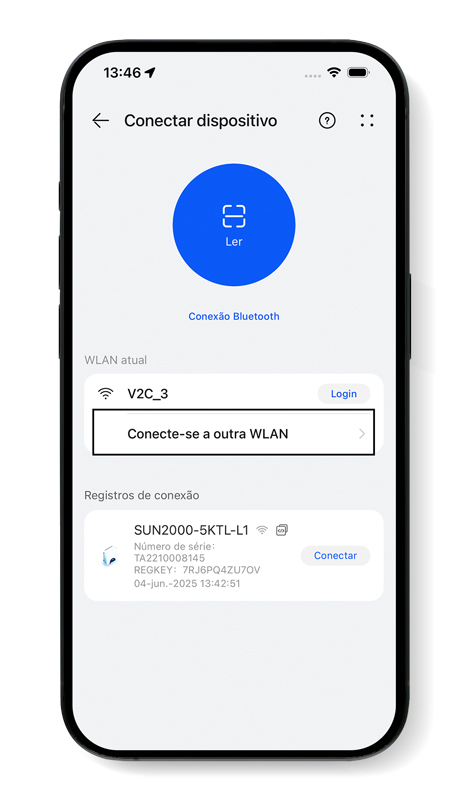

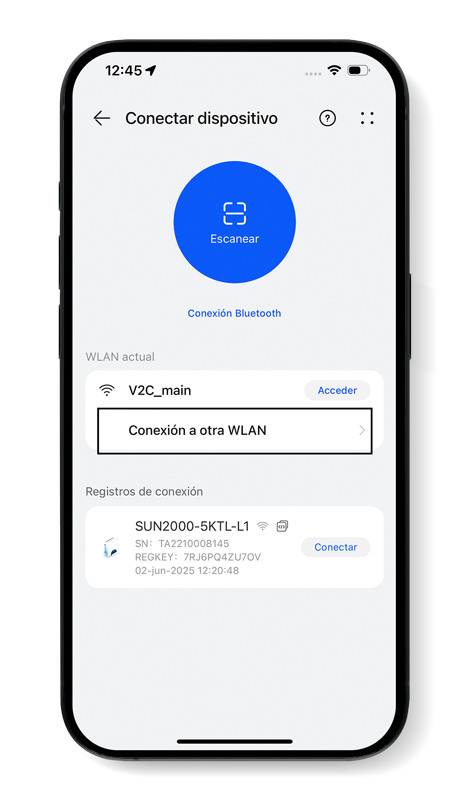

3. Seleciona ‘Conexão a outra WLAN’ para realizar a conexão com a rede do inversor.
4. Seleciona SUN2000 e escreve a palavra-passe ‘Changeme’.

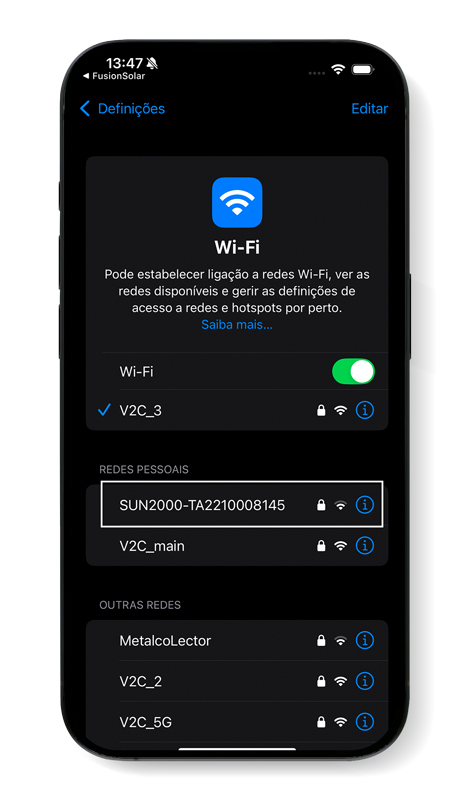

5. Volta à aplicação Fusion Solar, acede à rede SUN2000 e escreve a palavra-passe, que por defeito é ‘00000a‘.
Protocolo de comunicações Modbus TCP/IP

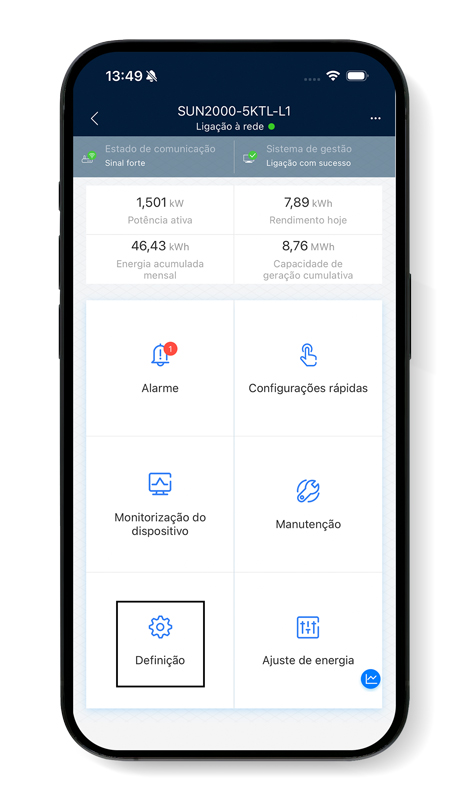

1. Vá à secção ‘Configurar’.

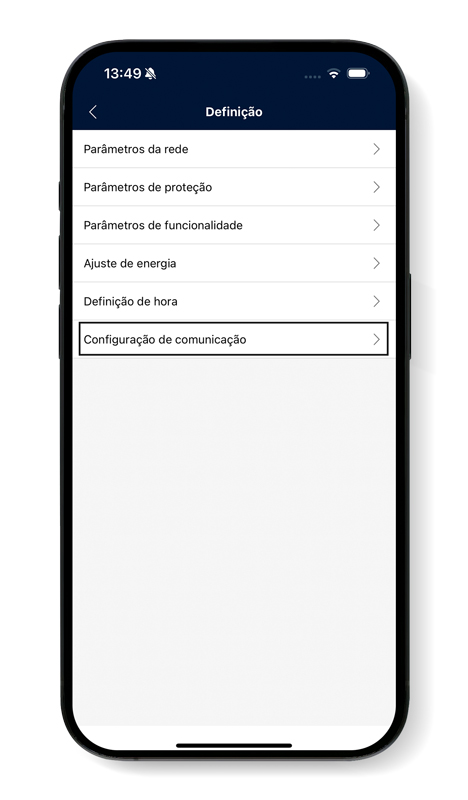

2. Aceda à secção ‘Configurações de comunicação’.

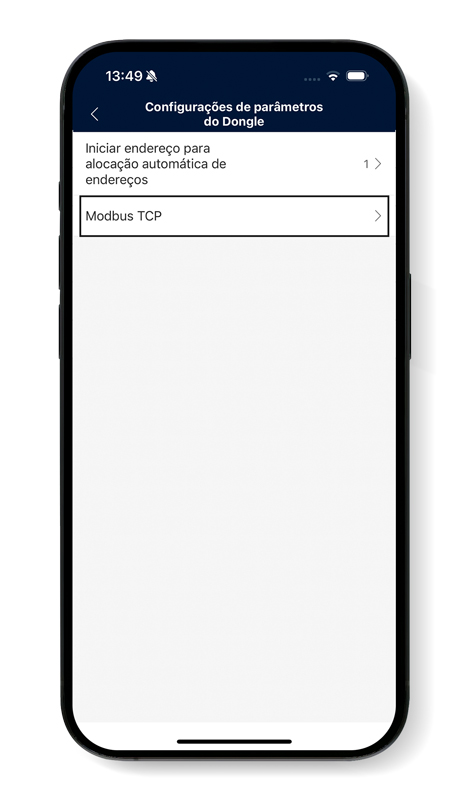

3. Selecione ‘Ajustes do parâmetro do Dongle’.
4. Clique em ‘Modbus TCP‘.

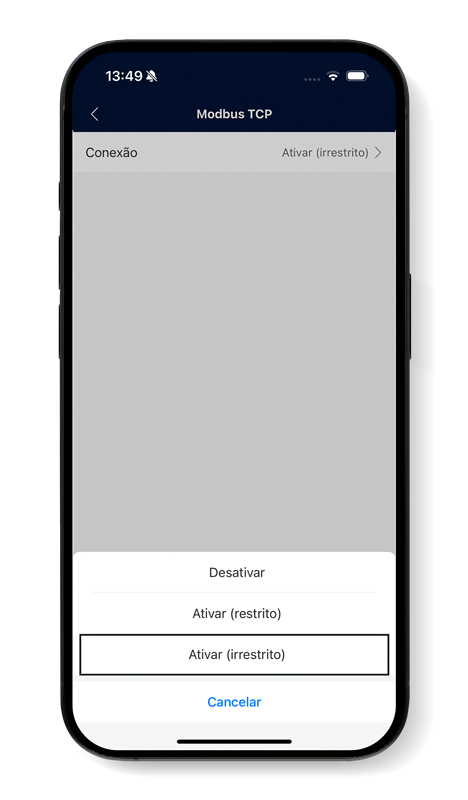

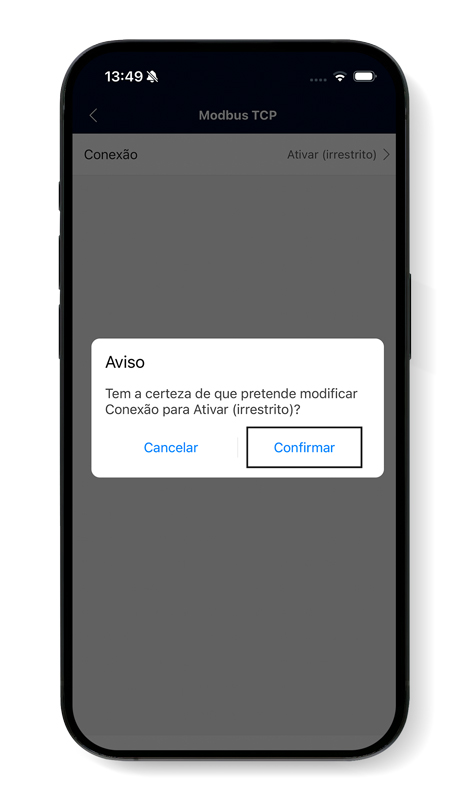

5. Em seguida, em ‘Conexão’, clique em ‘Habilitar sem restrições’.
6. Por último, selecione ‘Aceitar‘.

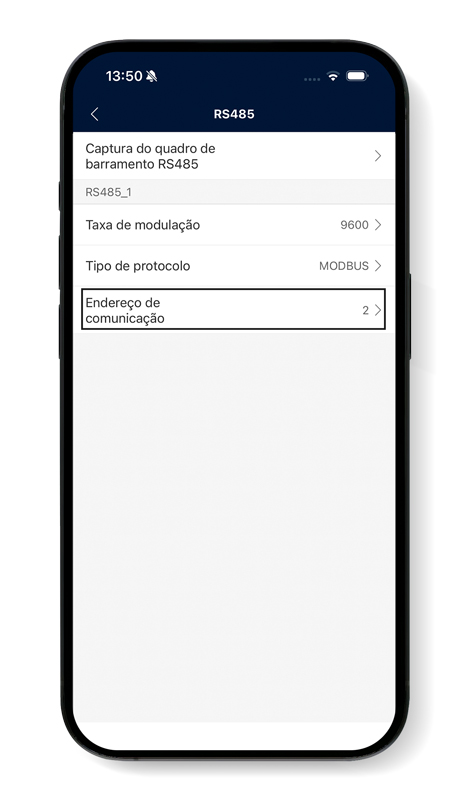

Tomar nota da morada COM
1. Vai à secção ‘Configurar’.
2. Seleciona ‘Configurações de comunicação’.

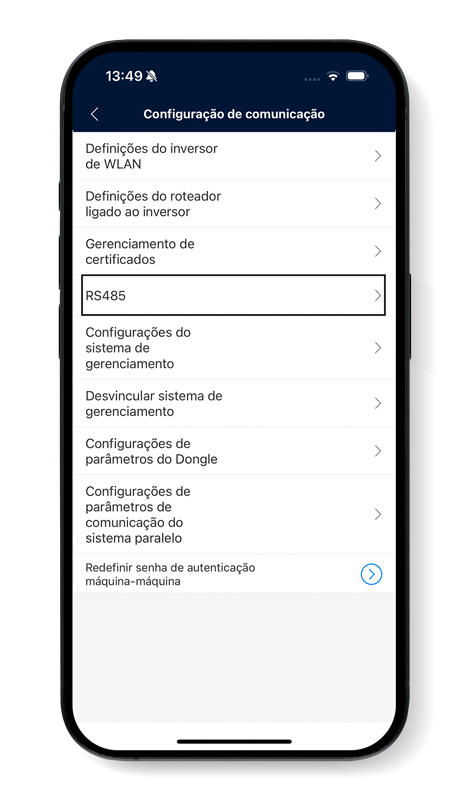

3. Clica em ‘RS485’.
4. Toma nota do endereço COM.

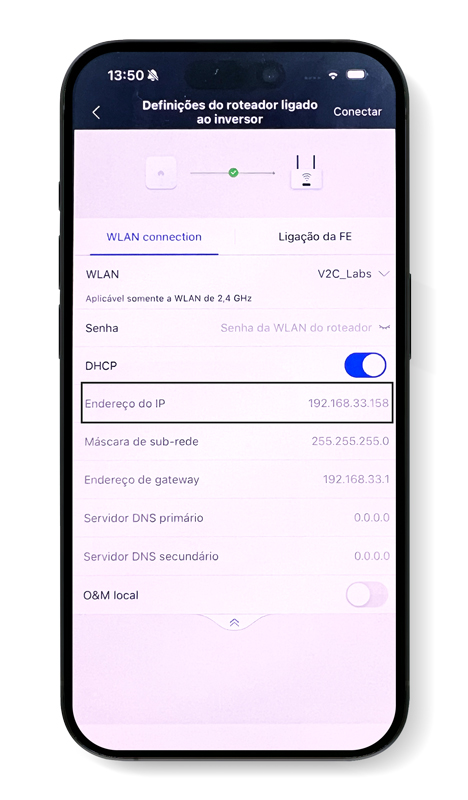

Consultar IP
1. Vai à secção ‘Configuração’.
2. Clica em ‘Configurações de comunicação’.
3. Seleciona ‘Ajustes de conexão do router’.

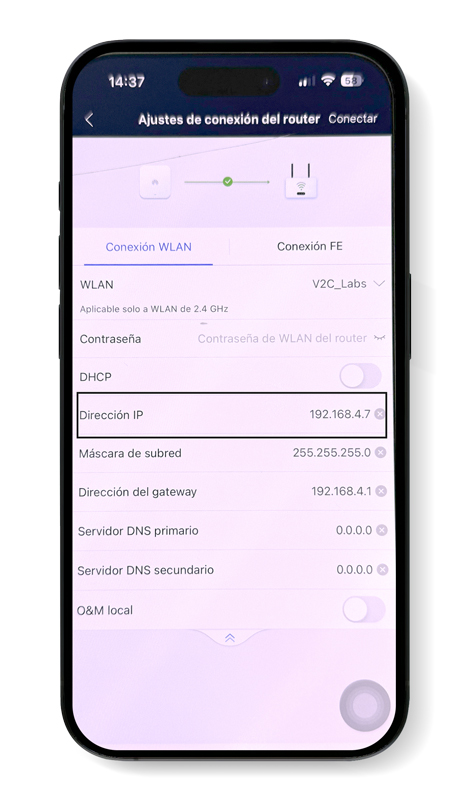

4. Clica nas setas para abrir o menu suspenso e anota o endereço IP*.
Escreva a senha da rede WiFi e pressione o botão ‘Conectar’.
Alternativa: ligação sem dongle por Modbus TCP
Se o seu inversor Huawei SUN2000 o permitir, a Trydan pode comunicar-se com ele diretamente através de Modbus TCP, através da rede WiFi/LAN da habitação e sem instalar o SDongle. Nesse caso, siga estes passos em vez dos do ponto anterior.
A configuração é feita a partir da app FusionSolar, com uma conta com permissões de instalador.
Importante: as rotas dos menus e os nomes das opções podem variar ligeiramente consoante o modelo do inversor e a versão do firmware e da app FusionSolar.
Requisitos
- O inversor deve estar conectado à rede WiFi da habitação e os seus dados de produção devem aparecer corretamente na app FusionSolar. Se o inversor não tiver uma conexão de rede compatível com a rede doméstica, habilitar Modbus TCP não será suficiente para estabelecer a comunicação.
- Deves conhecer o endereço IP local do inversor na tua rede, normalmente do tipo 192.168.1.x. Podes consultá-lo na app FusionSolar ou na página de administração do teu router.
1. Conecta-te ao inversor com FusionSolar
- Abra a app FusionSolar e vá a Serviços → Colocação em serviço.
- Conecta-te à rede WiFi local que emite o inversor. Palavra-passe por defeito: Changeme.
- Inicie sessão com permissões de instalador. Palavra-passe por defeito: 00000a.
2. Ativar Modbus TCP
A rota de configuração depende da geração do inversor e do seu firmware.
Opção 1. Modelos mais recentes
- Vá a Configuração de comunicação → Definições de ligação ao router.
- Procure a opção Local O&M e ative-a se estiver disponível. Esta função permite aceder ao inversor a partir de uma rede WiFi/LAN compatível, sem se conectar diretamente ao seu ponto de acesso WiFi.
Importante: habilitar Local O&M não garante por si só que Modbus TCP esteja disponível para Trydan. Verifique também se o modelo e o firmware suportam o serviço e o tipo de ligação que o carregador necessita. Os modelos de mais de 8 kW podem bloquear o acesso sem dongle, dependendo da sua data de fabrico.
Opção 2. Modelos clássicos
Acede, se disponível, a Dispositivo → Ajustes → Configuração de comunicação → Modbus TCP e revisa estas opções:
- Modbus TCP: ativa o serviço se o firmware oferecer esta opção.
- Acesso LAN: acesso a partir da rede local através dos equipamentos de comunicação compatíveis.
- Acesso AP: acesso através do ponto de acesso WiFi do próprio inversor, quando o modelo e o firmware o permitirem.
Atenção: o acesso AP e o acesso LAN não são equivalentes. Para comunicar através do router da habitação, o inversor deve ser acessível a partir dessa rede; habilitar apenas o acesso AP não garante essa conectividade.
Resumo
Para comunicar a Trydan com um Huawei SUN2000 sem dongle através da rede doméstica, verifica o seguinte:
- Serviço: Modbus TCP deve estar ativado e disponível no inversor.
- Rede: o inversor deve ser acessível a partir da rede WiFi/LAN da habitação e deve conhecer o seu endereço IP local.
- Compatibilidade: a disponibilidade destas funções depende do modelo do inversor, do seu firmware e da interface de comunicação utilizada.
De seguida, configura a Trydan na app V2C Cloud tal como se explica a seguir, introduzindo o endereço IP local do inversor.
Configuração do inversor Huawei na app V2C Cloud

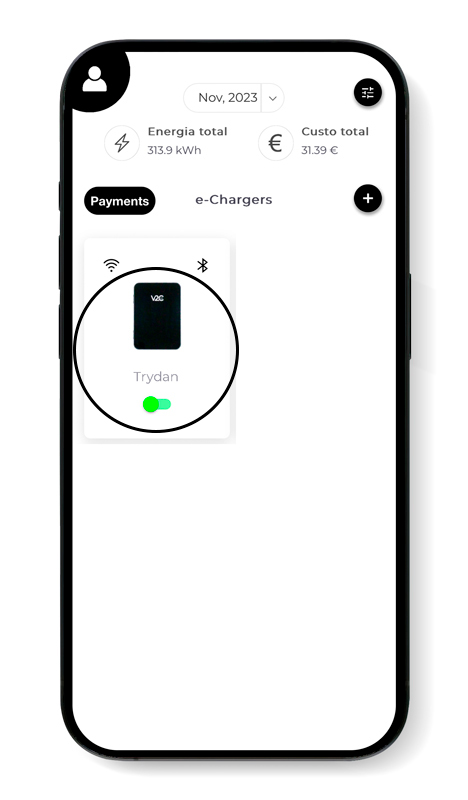

Abra a aplicação V2C Cloud e aceda ao seu e-Charger para configurar corretamente o controlo dinâmico de potência.

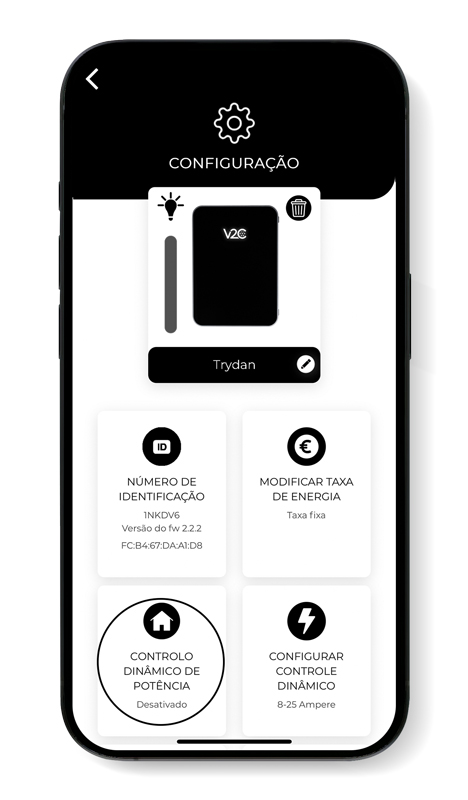

Acede à secção de configuração do carregador e escolhe ‘Controlo dinâmico de potência’.

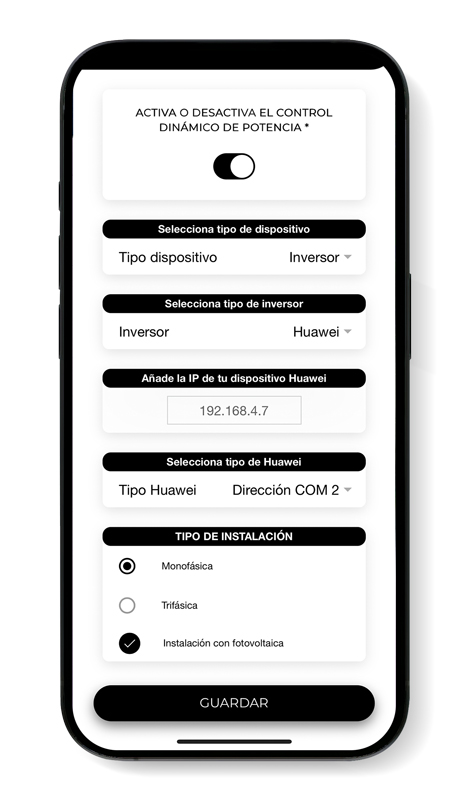

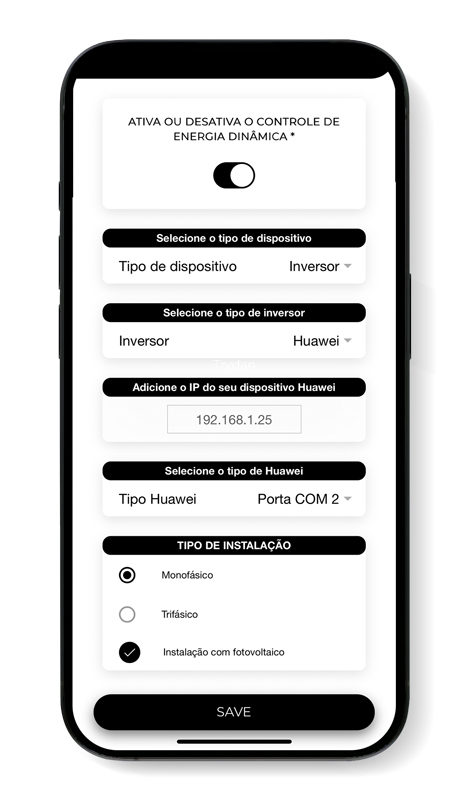

No ‘Tipo de dispositivo’, seleciona ‘Inversor’ e no ‘Tipo de inversor’, ‘Huawei’. Se atribuíste um IP Fixo na app da Huawei, assegura-te de colocar o IP.
De seguida, seleciona a morada COM que anotaste anteriormente. E seleciona o tipo de instalação.
Não te esqueças de guardar as alterações para que as modificações fiquem registadas e o controlo dinâmico de potência funcione corretamente.
Realizei corretamente a integração?
Quando a Trydan termina o seu arranque, conecta-se à Huawei e já pode obter as medições necessárias para realizar o controlo dinâmico de potência de acordo com o perfil de carga que tenhas configurado.

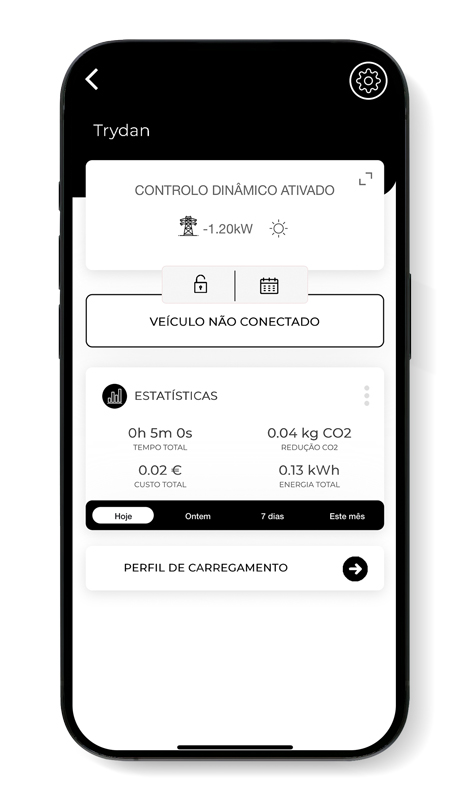

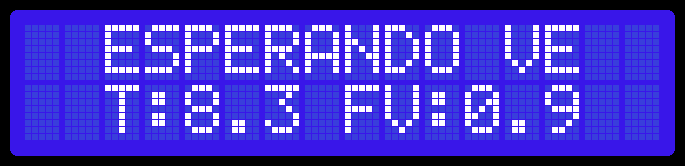

Na tela da Trydan poderemos ver as medições obtidas. Deves verificar se as medidas do display são as mesmas que a app do FusionSolar.

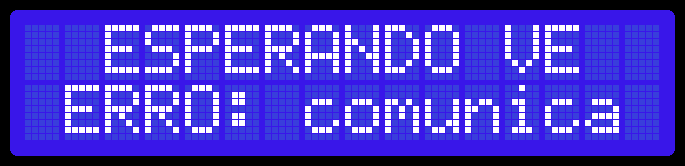

No caso de a Trydan não conseguir conectar-se ao Huawei, aparece a mensagem que surge na imagem. É possível que algum passo não tenha sido executado corretamente.
As causas do erro de comunicação podem ser devidas a:
- A versão do SDongle não é a mais recente
- A IP que está atribuída ao inversor está incorreta
- O inversor e o carregador não estão ligados à mesma rede
- Sem dongle: Modbus TCP não está habilitado ou o inversor não é acessível a partir da rede da habitação
