Intégration de l’onduleur solaire Fronius Primo avec Trydan

Avant de vous connecter à l’appareil Fronius, vous devez vérifier que l’e-Charger Trydan est connecté au réseau WiFi. Pour cela, rendez-vous dans l’application V2C Cloud, sélectionnez l’e-Charger et vérifiez qu’il émet bien un signal WiFi.

Etapes de la configuration de la connexion WiFi

Si aucun signal WiFi n’est émis, vous devez suivre les étapes ci-dessous pour établir un signal WiFi:

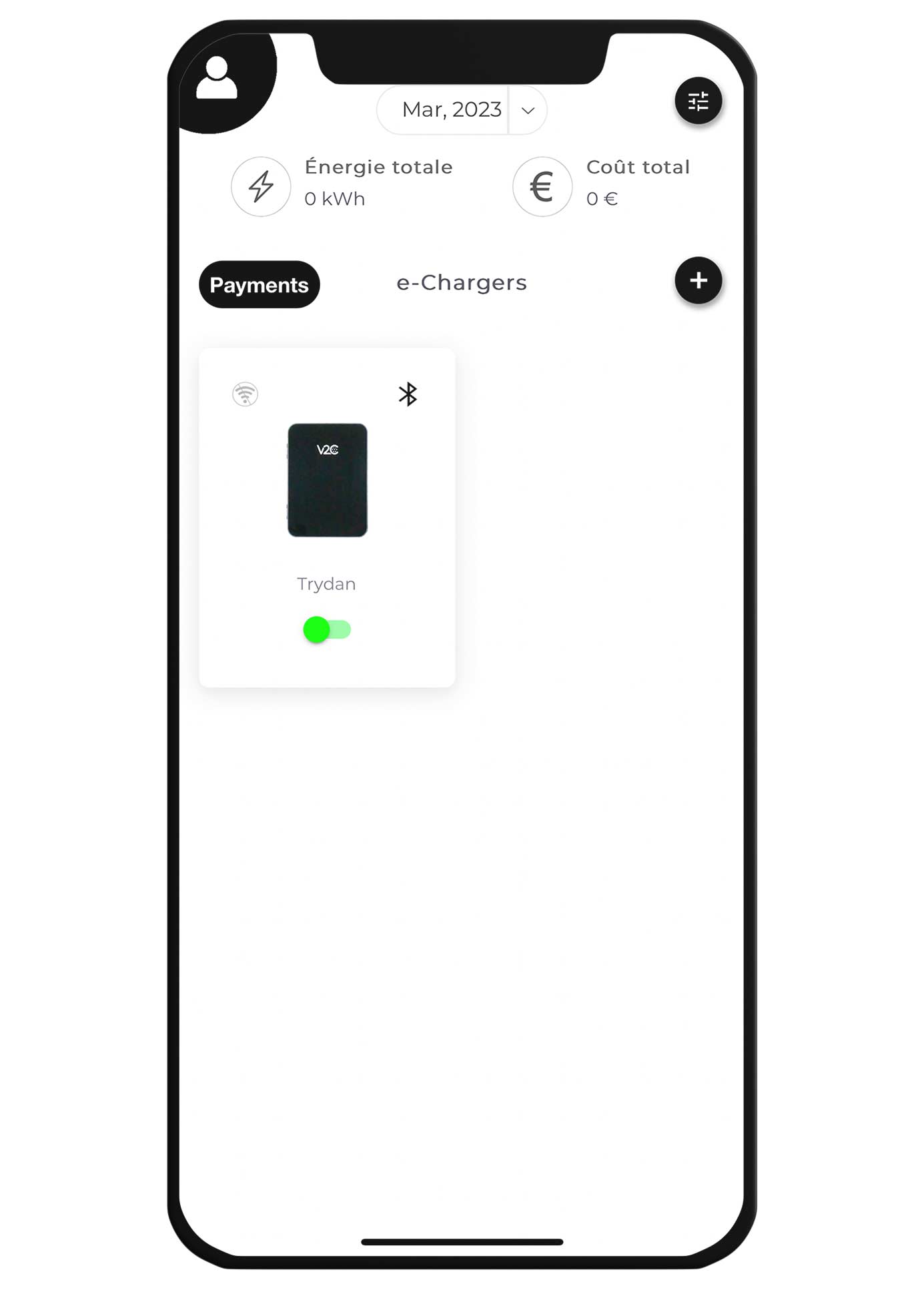

1. Accédez à l’application V2C Cloud depuis votre appareil mobile et cliquez sur l’image de l’e-Charger correspondant.

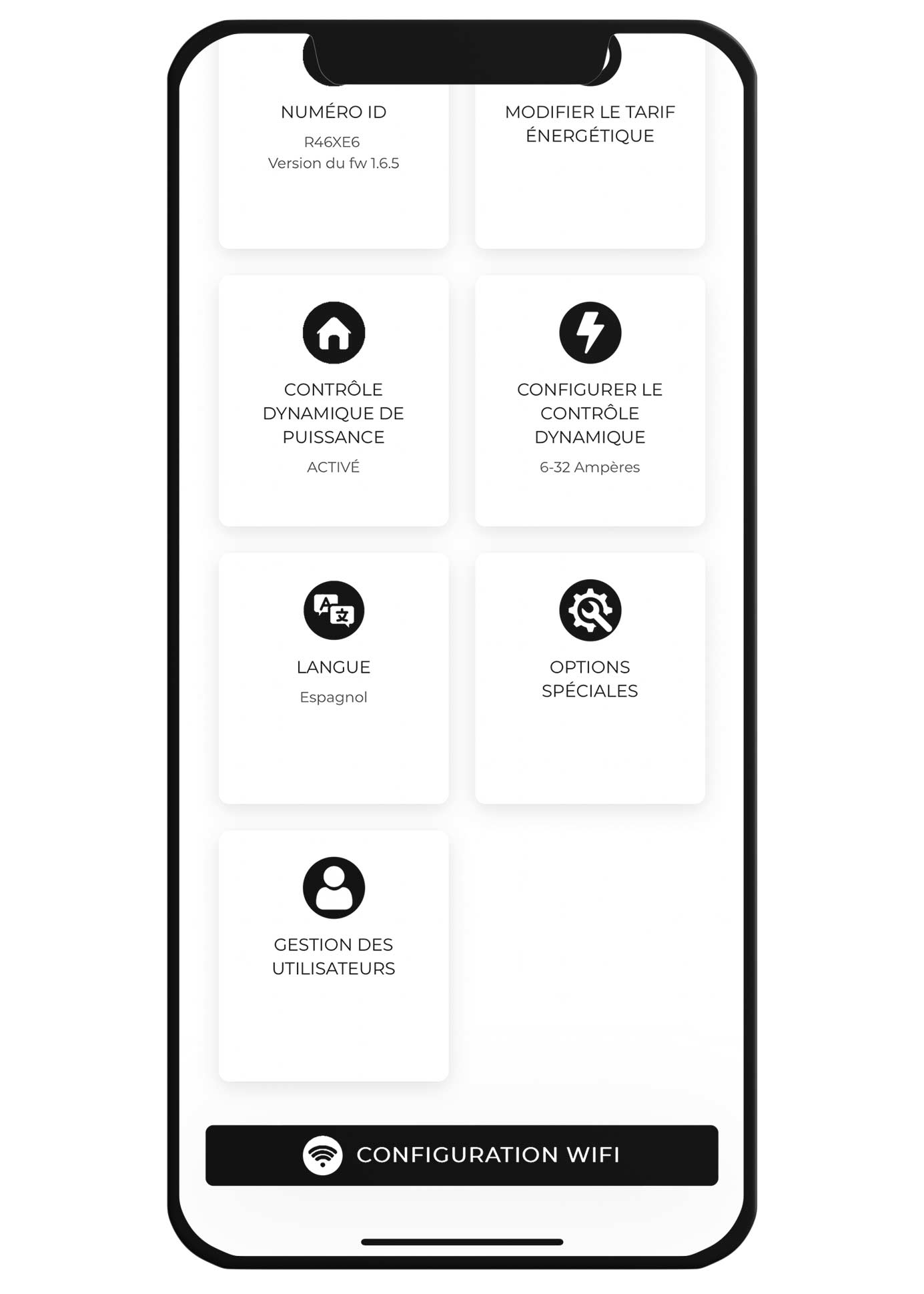

2. Appuyez sur l’icône des paramètres en haut à droite et accédez aux paramètres WiFi en appuyant sur le bouton en bas.

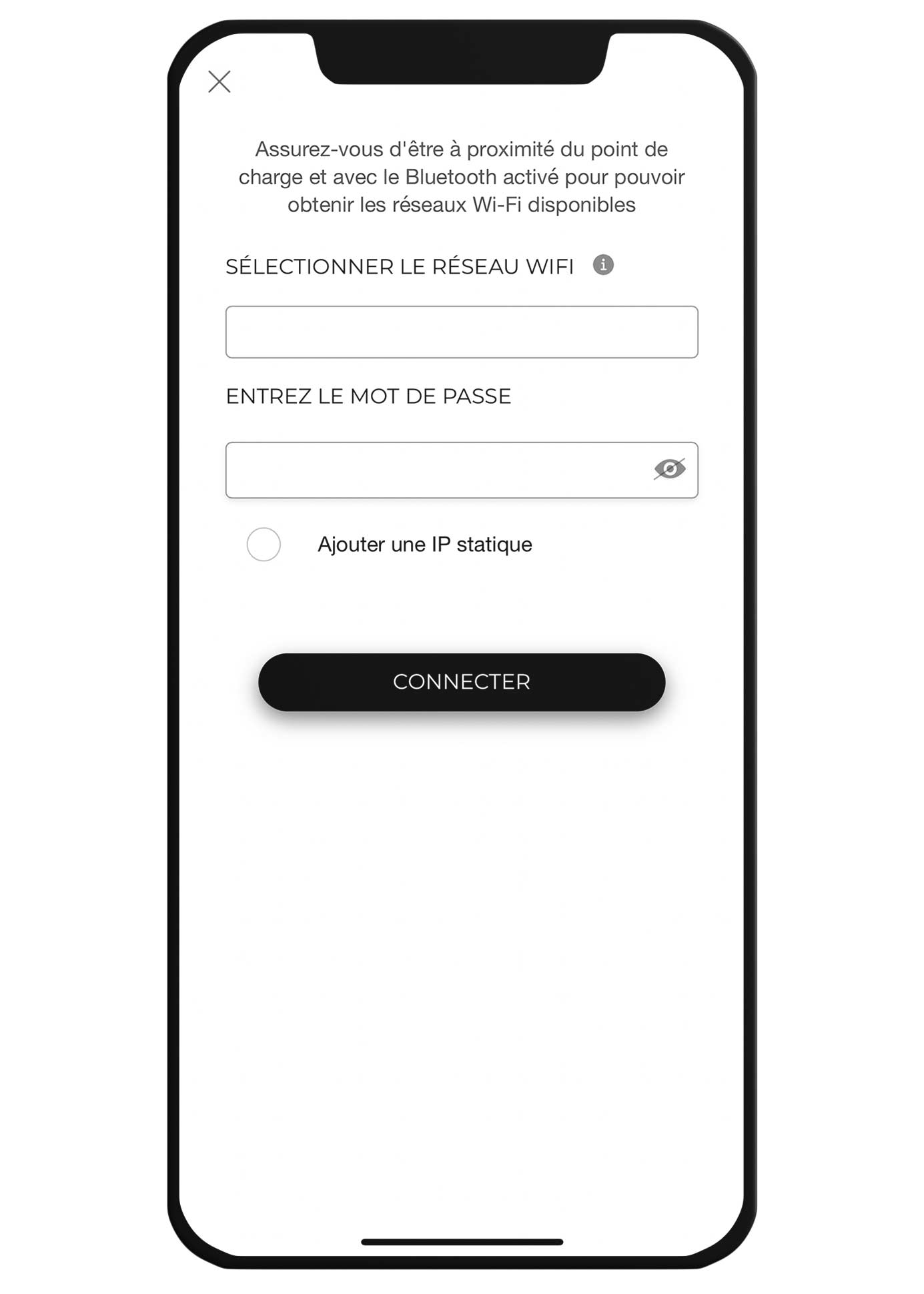

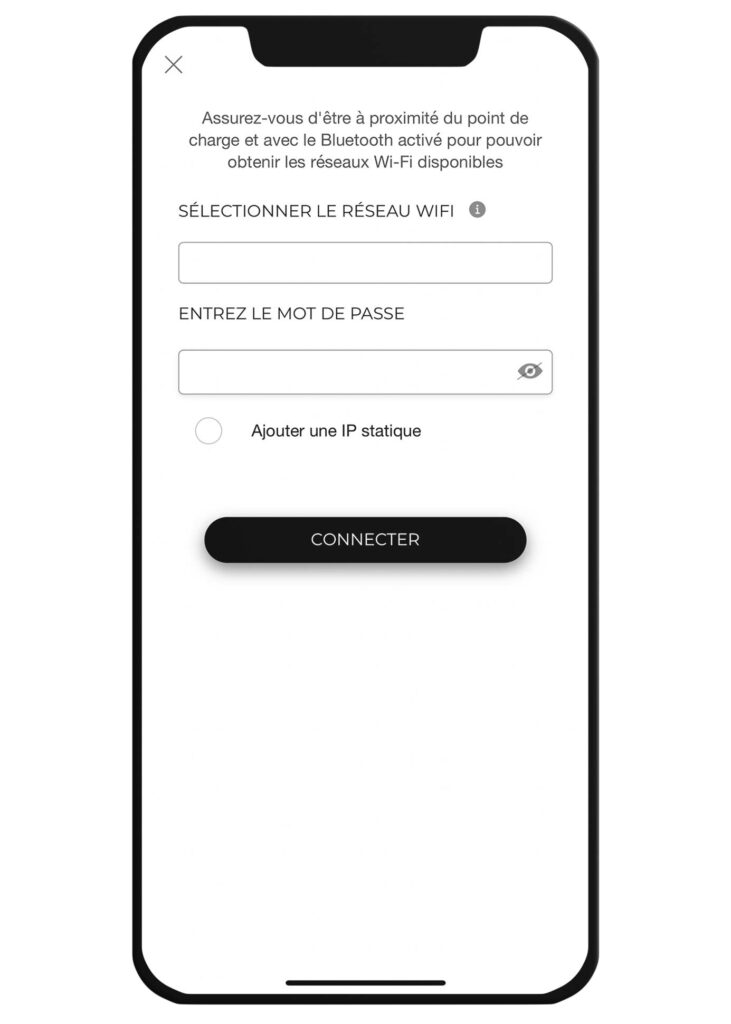

3. Indique le nom du réseau WiFi à utiliser pour l’appareil.

Il est important de noter le nom SSID du WiFi placé, car vous l’utiliserez plus tard dans la configuration de l’onduleur Fronius.

Configuration de l’onduleur Fronius

La configuration suivante est destinée à coupler l’onduleur Fronius avec le Trydan e-Charger, afin qu’il puisse envoyer des données. Pour ce faire, vous devez « activer le hotspot WiFi de l’onduleur Fronius » et vous connecter à partir d’un ordinateur.

Etapes pour activer le signal WiFi de l’onduleur Fronius

1. Appuyez sur n’importe quelle touche pour allumer l’écran et naviguer dessus.

2. Cliquez sur le deuxième bouton pour faire défiler vers la droite jusqu’à ce que vous atteigniez l’option de configuration. Cliquez ensuite sur le quatrième bouton pour accepter.

3. Appuyez sur la deuxième touche pour accéder à l’option « Point d’accès WiFi » et entrez-la en appuyant sur la quatrième touche.

4. Appuyez sur la quatrième touche pour activer l’AP WiFi.

5. Une fois l’activation effectuée, il est important de noter les données fournies, car le processus se poursuit sur l’ordinateur pour la connexion WiFi sans fil diffusée par l’onduleur Fronius.

Connexion au réseau sans fil Fronius

A partir de l’ordinateur, recherchez le signal émis par l’onduleur Fronius. La clé apparaît sur l’écran de l’onduleur. En cas de doute, reportez-vous à la section précédente.

Accès à l’interface web de configuration de Fronius

Le réseau sans fil étant déjà établi, ouvrez le navigateur web et entrez l’adresse suivante: http://192.168.250.181/. Si l’on vous demande des informations de connexion, entrez admin pour l’utilisateur et admin pour le mot de passe. Si l’accès vous est refusé, contactez notre installateur ou, à défaut, la société Fronius pour qu’elle vous fournisse un mot de passe à usage unique.

Préconfiguration à partir du portail web

Suivez les étapes suivantes pour effectuer les réglages nécessaires sur l’onduleur:

1. Cliquez sur le bouton Informations sur le système sur le côté droit. Dans cette fenêtre, il est important de prêter attention à l’adresse IP située dans la section « Interface WLAN ». Vous devez ensuite vérifier que cette adresse IP est la même que celle qui figure dans la section « Réseau ».

2. Allez dans la section « Paramètres » dans la barre latérale.

3. Accédez à l’option ‘Réseau’ dans le menu de gauche et connectez-vous au même réseau sans fil que celui utilisé pour connecter le Trydan e-Charger. L’adresse IP attribuée dans ‘LAN Settings’ doit être la même que celle obtenue à l’étape 1. Si ce n’est pas le cas, vous devez la changer manuellement.

4. Accédez à l’option ‘Réseau’ dans le menu de gauche et connectez-vous au même réseau sans fil que celui utilisé pour connecter le Trydan e-Charger. L’adresse IP attribuée dans ‘LAN Settings’ doit être la même que celle obtenue à l’étape 1. Si ce n’est pas le cas, vous devez la changer manuellement.

Lien avec le chargeur Trydan

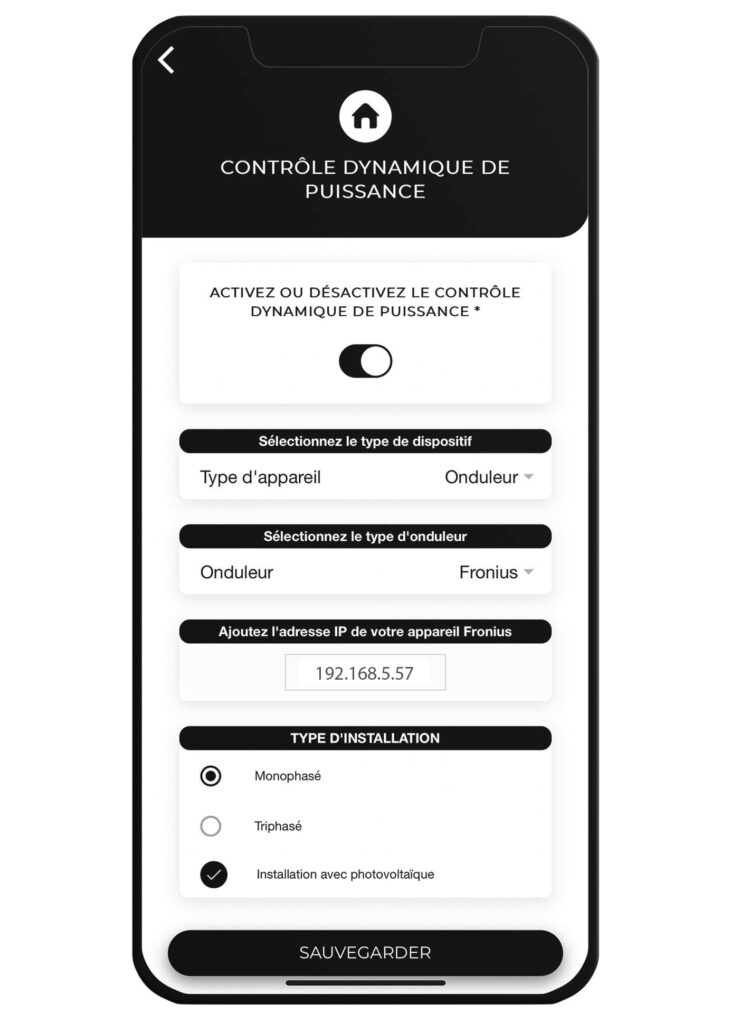

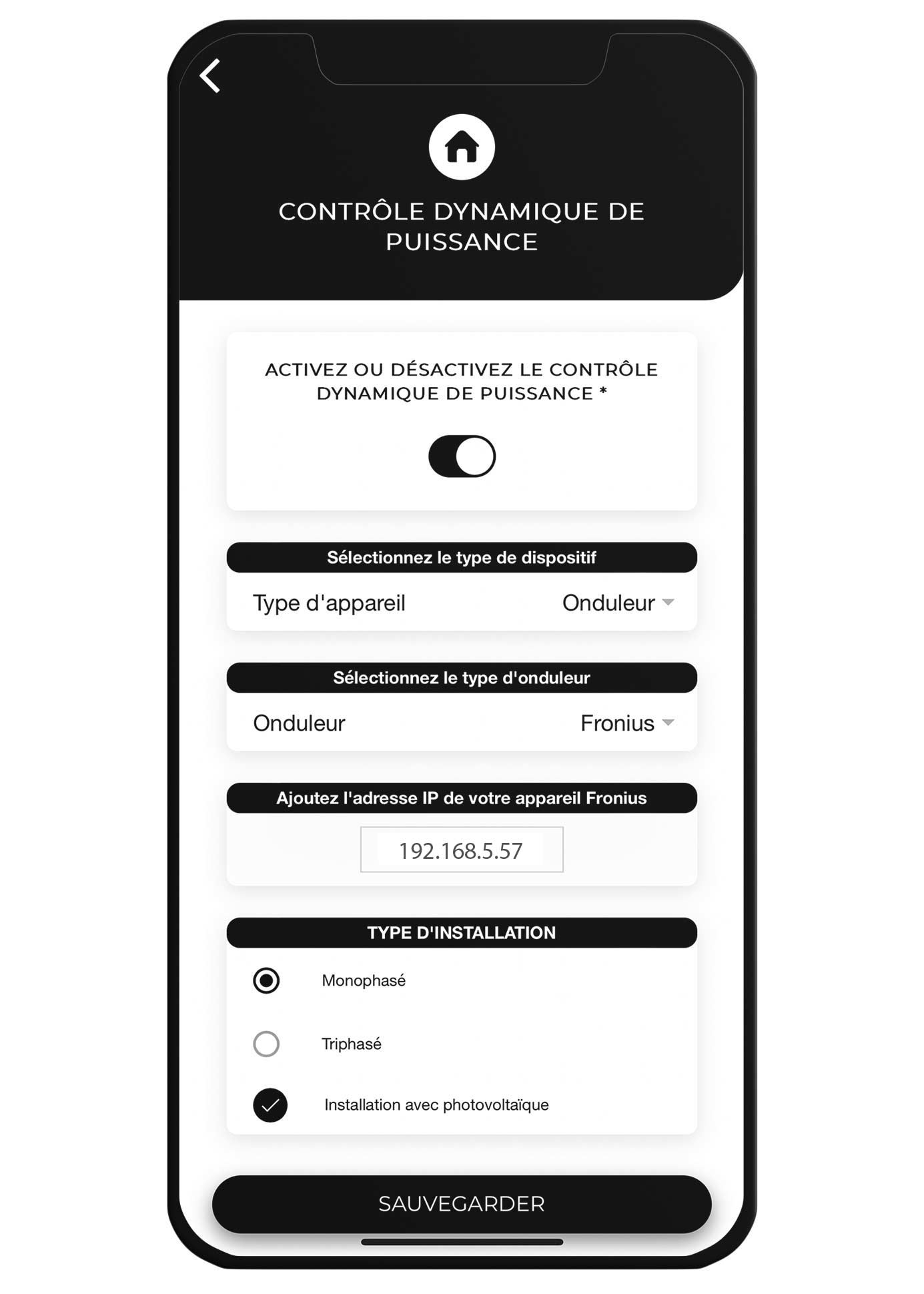

Pour relier le point de charge, entrez dans l’application V2C Cloud, sélectionnez l’e-Charger et allez dans Settings. Accédez à la section Dynamic Power Control et sélectionnez « Inverter » sous « Device type », et « Fronius » sous « Inverter type ». Attribuez l’adresse IP statique fournie par Fronius. Enfin, sélectionnez ‘Save’ pour que la configuration soit appliquée. L’appareil redémarre ensuite et est prêt à recevoir les données de consommation domestique.
