Intégration de l’onduleur Solax avec Trydan

Installation électrique

Tout dTout d’abord, nous devons nous assurer que notre onduleur Solax a été correctement installé et configuré. Pour pouvoir mesurer la consommation de la maison, il sera nécessaire de connecter à notre onduleur la pince ampèremétrique, avec connecteur RJ45, fournie avec l’onduleur

L’onduleur doit uniquement être équipé du Solax Pocket WIFI V2 avec une version inférieure à v2.0.33.20. Si la version de l’onduleur est supérieure, il ne sera pas possible de la rétrograder afin d’ouvrir les ports de communication.

Installation du compteur de puissance

La pince se charge de calculer la consommation de la maison et de l’envoyer à l’onduleur via RS485. Pour que cette communication puisse s’établir, les connexions suivantes doivent être réalisées :

Un câble RJ45 coloré en rouge correspond au connecteur de la pince. Une rallonge pour cette pince est généralement fournie, car le câble n’est pas très long.

Configuration des communications

Dans cette section, nous indiquerons étape par étape comment configurer l’onduleur Solax afin qu’il établisse la communication avec le Trydan et permette l’envoi des données de mesure vers celui-ci.

Configuration sur le Solax X1-HYBRID G4

Une fois l’installation effectuée, nous pourrons configurer la communication de l’onduleur Solax grâce au signal Wi-Fi qu’il génère. Cette configuration peut être réalisée depuis un smartphone, nous prendrons donc comme exemple la configuration via l’application mobile. L’application permettant de surveiller l’onduleur s’appelle Solax Cloud. À titre d’exemple, nous utiliserons un appareil Android. Le téléchargement commencera automatiquement via le lien suivant :

Télécharger l’application pour Android
Télécharger l’application pour iOS

Cette application permet d’obtenir les données de l’onduleur et de visualiser le schéma de puissance pour vérifier l’installation. Si nous sommes sûrs que la pince a été correctement installée, nous pouvons procéder à la configuration Wi-Fi de l’onduleur sans utiliser cette application de suivi.

Nous cherchons dans les paramètres Wi-Fi de votre smartphone et nous nous connectons au réseau ouvert généré par l’onduleur (généralement nommé Wifi_SW**********). Il est possible qu’un message apparaît indiquant que le Wi-Fi n’a pas d’accès à Internet ; dans ce cas, il faut appuyer sur Maintenir la connexion.

Une fois connectés, nous saisirons 5.8.8.8 dans notre navigateur préféré et nous nous identifierons avec l’utilisateur admin et le mot de passe admin.

utilisateur : admin
mot de passe : admin

Une fois authentifiés, nous pouvons voir la configuration Wi-Fi afin de vérifier si le routeur auquel il est connecté est le même que celui du Trydan ou, au contraire, s’il doit être configuré. S’il est déjà configuré, nous devons noter l’adresse IP qu’il utilise sur notre réseau pour la configuration ultérieure du Trydan.

En saisissant un nouveau réseau avec son mot de passe, l’équipement redémarre. Après environ 15 secondes, nous répétons les étapes précédentes pour entrer à nouveau dans la configuration Wi-Fi du Solax et noter l’adresse IP que votre routeur lui a attribuée.

Pour que l’onduleur puisse communiquer localement avec le Trydan, nous devons modifier le firmware du Solax Pocket WiFi V2. La méthode la plus simple consiste à se rendre dans la section System, puis dans Update firmware (.usb), cliquer sur Choisir un fichier et sélectionner le firmware (il faut d’abord extraire le fichier .zip et choisir le fichier .usb) précédemment téléchargé.

Télécharger

Enfin, nous cliquons sur Start, attendons un instant, et si tout s’est bien passé, le message suivant devrait apparaître :

Firmware update success, system reboot…please wait 5 seconds and refresh.

Nous pourrons désormais accéder à ce menu de configuration depuis votre routeur en saisissant l’adresse IP de l’onduleur (ex. 192.168.1.197) au lieu de 5.8.8.8.

Configuration dans Trydan

Une fois l’onduleur Solax configuré, nous ouvrons l’application V2C Cloud, où nous pourrons accéder à notre e-Charger.

ÉTAPE 1 Se connecter à l’application V2C Cloud
ÉTAPE 2 Sélectionner le chargeur électronique
ÉTAPE 3 Accédez à votre configuration
ÉTAPE 4 Accédez à ‘Contrôle Dynamique de la Puissance’.
ÉTAPE 5 Complétez la configuration

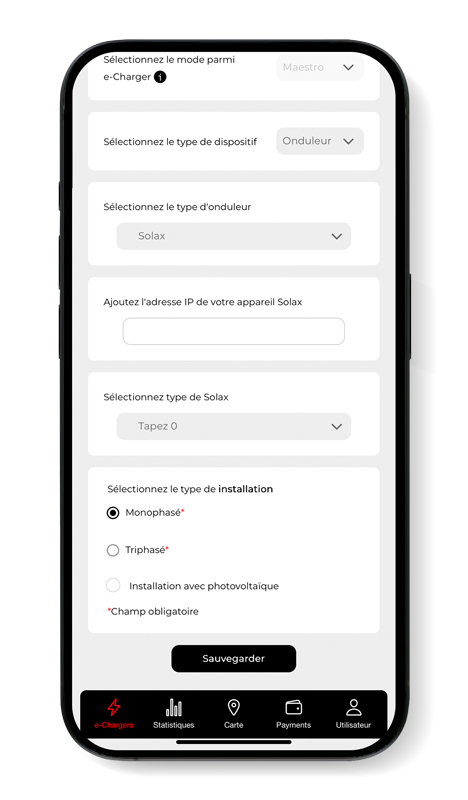

Nous accédons à l’e-Charger souhaité et cliquons sur l’icône de configuration en haut à droite. Nous entrons dans la section Contrôle dynamique de puissance, sélectionnons Solax comme type d’onduleur et saisissons l’IP que nous avons notée précédemment (ex. 192.168.1.197). Après avoir choisi si notre réseau est monophasé ou triphasé et si une installation photovoltaïque est présente ou non, nous sauvegardons la configuration.
Trydan enregistrera les paramètres et redémarrera pour appliquer ces modifications.

Résultat final

Lorsque Trydan aura terminé son démarrage, il se connectera à Solax et recevra les mesures pour ajuster dynamiquement l’intensité de charge selon le mode choisi. Sur l’écran de Trydan, nous pourrons visualiser les mesures obtenues.

Trydan affiche un message d’erreur s’il ne parvient pas à se connecter au Solax. Vérifiez votre connexion et assurez-vous que les deux appareils sont connectés au même réseau. Si la connexion est correcte, les mesures seront affichées.

Si la mise à jour vers la version recommandée n’est pas possible, l’intégration du chargeur devra se faire via l’un des compteurs filaires indiqués dans nos manuels d’intégration.
