Instrukcja instalacji Denka

Dla prawidłowego działania ładowarki e-Charger kluczowe jest przestrzeganie wszystkich instrukcji zawartych w niniejszej instrukcji montażu. Niezbędne jest zrozumienie wszystkich zagrożeń, wykonanie każdego kroku oraz użycie odpowiednich narzędzi, aby przeprowadzić instalację w sposób bezpieczny i poprawny.

Niniejsza instrukcja montażu zawiera wszystkie szczegółowe informacje, które poprowadzą Cię przez cały proces instalacji naszej ładowarki Denka. Znajdziesz w niej wszystkie potrzebne wskazówki do przeprowadzenia profesjonalnego montażu.

Instrukcja może ulec zmianie bez wcześniejszego powiadomienia. Załączone ilustracje mają charakter poglądowy i mogą różnić się od rzeczywistego produktu.

Spis treści
  1. Narzędzia niezbędne do instalacji
  2. Akcesoria dołączone do ładowarki
  3. Etapy instalacji ładowarki e-Charger
  4. Instalacja elektryczna
  5. Połączenie Ethernet
  6. Połączenie 4G
  7. Konserwacja
  8. Charakterystyka ogólna
  9. Ostrzeżenia dotyczące bezpieczeństwa
  10. Potrzebujesz pomocy technicznej?

Narzędzia niezbędne do instalacji

Wiertarka

Młotek

Śrubokręt

Taśma miernicza

Poziomica i ołówek

Akcesoria dołączone do ładowarki

6x
Kołki rozporowe N+Plus z nylonu, średnica 10×50 mm

4x
Śruby (wkręty z łbem sześciokątnym) DIN 571 8×50 mm CuZn

1x
Klucz do śrub zabezpieczających

1x
Uchwyt do przewodu (element do umieszczenia przewodu)

Etapy instalacji ładowarki e-Charger

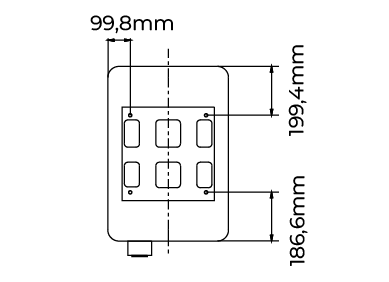

Model Denka montuje się na ścianie za pomocą płyty montażowej. Należy wziąć pod uwagę wymiary płyty względem ładowarki.

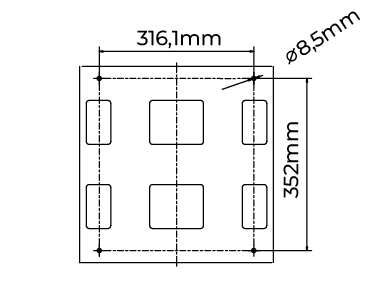

Zaznacz punkty wiercenia dla płyty montowanej do ściany.

Wywierć otwory w zaznaczonych punktach wiertłem 10 mm i wstaw kołki.

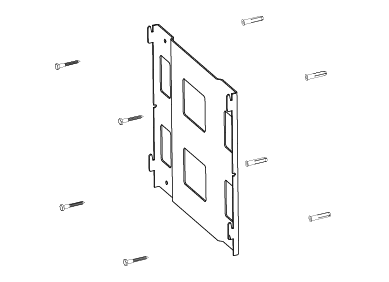

Umieść płytę na ścianie, używając ocynkowanych śrub z łbem sześciokątnym 8×50 mm z podkładkami o średnicy 9 mm i odpowiednich kołków.

Zamocuj ładowarkę na przykręconej płycie za pomocą otworów znajdujących się z tyłu urządzenia.

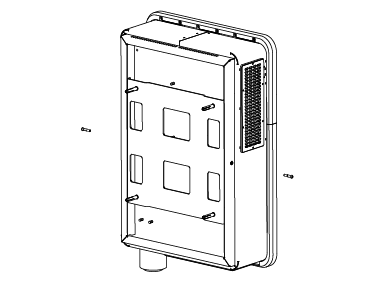

Przymocuj ładowarkę dwoma bocznymi śrubami z łbem stożkowym ISO 7380 M5x40 mm.

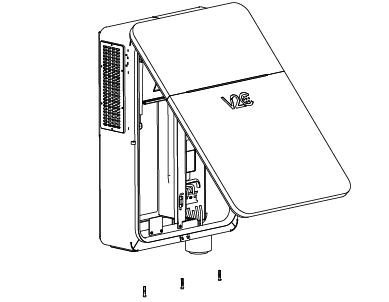

Otwórz obudowę ładowarki, odkręcając śruby zabezpieczające z łbem stożkowym ISO 7380 M5x20 mm.

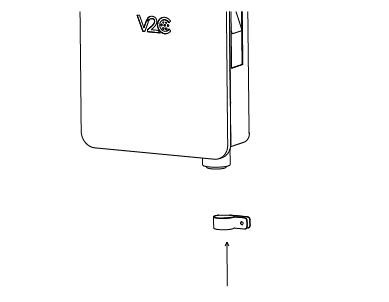

Umieść obejmę na ścianie w celu przeprowadzenia przewodu zasilającego. Pozostaw ją niezabezpieczoną podczas wykonywania połączeń. Zaleca się użycie klamry omega w przypadku montażu na ścianie.

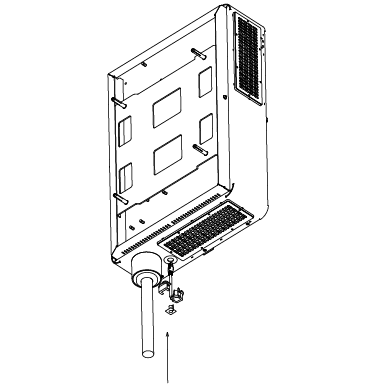

Wprowadź przewód zasilający i kabel Ethernet, zabezpieczając je dławnicą kablową. Wykonaj połączenie elektryczne (zobacz kolejny punkt).

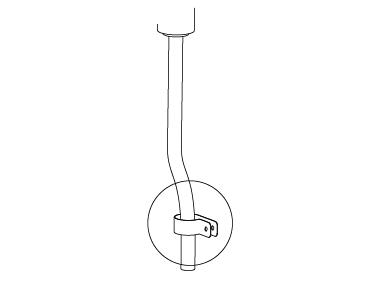

Po umieszczeniu przewodu dokręć obejmę, aby zapewnić jego stabilne położenie.

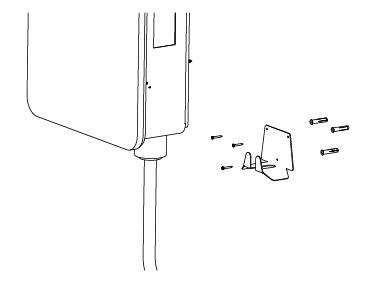

Przymocuj uchwyt na przewód w zalecanej odległości za pomocą ocynkowanych śrub z łbem sześciokątnym M4x40 mm (x3) i nylonowych kołków Ø6 mmx40 mm (x3).

Instalacja elektryczna

Instalacja trójfazowa: brązowy przewód (1) do fazy R (L1), czarny (2) do fazy S (L2), szary (3) do fazy T (L3), niebieski (4) do przewodu neutralnego (N), zielono-żółty (5) do uziemienia (PE).

Połączenie Ethernet

Aby nawiązać połączenie Ethernet, należy podłączyć odpowiedni kabel do złącza RJ45 znajdującego się obok złącza zasilania.

Połączenie 4G

Połączenie odbywa się za pomocą karty SIM dowolnego operatora dostępnego na rynku. Przed użyciem należy usunąć kod PIN z karty SIM. Włóż kartę SIM do gniazda na płycie sterującej.

Konserwacja

Aby utrzymać ładowarkę w optymalnym stanie, należy regularnie wymieniać filtry. Ich żywotność wynosi około roku. Są to filtry typu G2, o wymiarach 78×254 mm, dostarczane przez V2C.

Oświetlenie LED

Poznaj znaczenie różnych kolorów oświetlenia LED.

Charakterystyka ogólna

e-Charger

Denka

Moc

20 kW / 40kW

Kolor

⚪ Biały i szary

Materiał

Aluminium i powłoka syntetyczna

Waga

50 kg

Typ przewodu i złącza

Gładki / CSS Combo Typ 2

Długość przewodu

5m

Wydajność

≥ 95%

Oświetlenie w zależności od stanu i poziomu naładowania

Temperatura pracy

-30ºC a 55º

Ostrzeżenia dotyczące bezpieczeństwa

Ryzyko porażenia prądem elektrycznym

Ryzyko odłamków

Ryzyko obrażeń

Środki ostrożności

Wymagane uziemienie

Nie używać uszkodzonych złączy

Nie usuwać symboli informacyjnych lub ostrzegawczych

Uwaga! Nieprzestrzeganie instrukcji bezpieczeństwa może prowadzić do zagrożenia życia, obrażeń ciała oraz uszkodzenia urządzenia. V2C nie ponosi odpowiedzialności za jakiekolwiek szkody wynikające z nieprzestrzegania tych zasad.

Zagrożenie elektryczne! Montaż, uruchomienie i konserwacja stacji ładowania mogą być wykonywane wyłącznie przez wykwalifikowany i kompetentny personel techniczny, w pełni odpowiedzialny za przestrzeganie obowiązujących przepisów i norm.

Ta ładowarka e-Charger w trybie 4 została sklasyfikowana zgodnie z paragrafem 5 normy UNE-EN 61851-1 jako system zasilania pojazdów elektrycznych podłączony do sieci prądu zmiennego (AC). System zasilania jest przewodowy lub trwale podłączony. Zalecany do użytku na drogach publicznych oraz w przestrzeniach publiczno-prywatnych, zarówno z ograniczonym, jak i nieograniczonym dostępem. Instalacja może być wykonana na ścianie lub na słupku, na płaskiej powierzchni. Urządzenie jest wyposażone w ochronę przed porażeniem prądem klasy II.

Właściciel musi zapewnić, że ładowarka jest zawsze użytkowana w optymalnych warunkach.
W przypadku awarii należy odłączyć ładowarkę i zgłosić problem. W poważniejszych przypadkach konieczna może być wymiana urządzenia.
Nie dokonuj żadnych zmian ani przeróbek stacji ładowania bez uprzedniego upoważnienia!
Stosowanie adapterów lub konwerterów jest zabronione.
Wentylacja wymuszona nie jest konieczna dzięki zastosowanej technologii produkcji.
Odłącz przewód ładujący, ciągnąc za złącze – nigdy za przewód.

Linia zasilająca musi być podłączona do istniejącej instalacji spełniającej krajowe i międzynarodowe normy. Każda stacja ładowania musi być podłączona do dedykowanego wyłącznika różnicowoprądowego o prądzie różnicowym nie większym niż 30 mA typu A. Ładowarka musi być podłączona do trójfazowej sieci, zdolnej dostarczyć 40 kW. Można dodać dodatkowe urządzenia zabezpieczające. Instalacja musi być zgodna z obowiązującymi przepisami krajowymi.

V2C posiada oznaczenie CE. V2C wydaje odpowiednie deklaracje zgodności.

V2C jest zgodne z dyrektywą RoHS (2011/65/UE). V2C wydaje odpowiednie deklaracje zgodności.

Sprzęt elektryczny i elektroniczny oraz akcesoria muszą być utylizowane oddzielnie od odpadów komunalnych.
