Manual de instalación para Denka
Para un correcto funcionamiento de un e-Charger es crucial seguir todas las indicaciones de su manual de instalación. Es esencial entender todos los riesgos y seguir todos los pasos necesarios así como hacer uso de las herramientas adecuadas para llevar a cabo una instalación segura y exitosa.
Este manual de instalación recopila toda la información de forma detallada para guiarte durante todo el proceso de instalación de nuestro e-Charger Denka. En este manual encontrarás todas las indicaciones que necesitas para llevar a cabo una instalación profesional.
Este manual está sujeto a cambios en la información sin previo aviso. Las imágenes incluidas son ilustrativas y pueden no coincidir exactamente con los productos reales.
- Herramientas necesarias para la instalación
- Accesorios incluidos en el cargador
- Pasos a seguir para la instalación del e-Charger
- Pasos a seguir para el ensamblaje del pedestal
- Instalación eléctrica
- Conexión Ethernet
- Conexión 4G
- Mantenimiento
- Características generales
- Advertencias de seguridad
- ¿Necesitas soporte técnico?
Herramientas necesarias para la instalación
Taladro
Martillo
Destornillador
Cinta métrica
Nivelador y lápiz
Accesorios incluidos en el cargador
6x
Taco N+Plus Nylon de diámetro 10x50mm
4x
Tornillos (tirafondo cabeza hexagonal) DIN 571 8x50mm CuZn
1x
Llave para tornillos de
seguridad
1x
Cesta enrollacables (pieza
para colocar la manguera)
Pasos a seguir para la instalación del e-Charger
Denka se ancla a la pared mediante una chapa. Ten en cuenta las medidas de la chapa respecto del cargador.
Marca los puntos de perforación de la chapa que se ancla a la pared.
Taladra sobre los puntos con una broca ø10mm e inserta los tacos.
Coloca la chapa en la pared con los tornillos de cabeza hexagonal cincados ø8mmx50mm con arandela de ø9mm de ala ancha y los tacos correspondientes.
Coloca el cargador en la chapa atornillada a la pared a través de las rendijas traseras.
Asegura el cargador con dos tornillos laterales de cabeza alomada ISO 7380 M5x40mm.
Abre a tapa del cargador retirando los tornillos de seguridad con cabeza alomada ISO 7380 M5x20mm.
Coloca la brida en la pared para pasar por ella la manguera de entrada. Déjala sin fijar mientras se realizan las conexiones. Se recomienda utilizar una abrazadera de tipo omega gruesa para paredes.
Inserta la manguera de entrada y el cable Ethernet, asegurándolo con la prensaestopa. Realiza la conexión
eléctrica (Ver siguiente punto.)
Con la manguera ya colocada, aprieta la brida para asegurar su posición.
Coloca el soporte para la manguera con la distancia recomendada con los tornillos de cabeza hexagonal cincados M4x40mm (x3) y los tacos de nylon ø6mmx40mm (x3).
Pasos a seguir para el ensamblaje del pedestal
IMPORTANTE: El pedestal es estanco, por lo que no se puede colocar nada dentro.
Antes de todo, localiza las piezas del pedestal y el cargador.
Después, sigue los pasos para su montaje:

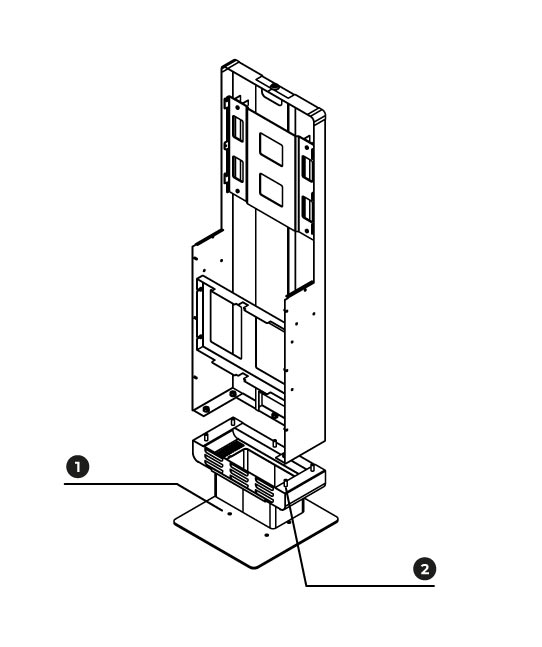

Fijar la base inferior
Coloca la base sobre la superficie preparada y asegúrala con 4 pernos M10 (no incluido). Se recomienda usar taco químico si la base es de hormigón. Verifica que quede completamente nivelada y fierme, ya que esta base soportará todo el conjunto del pedestal.

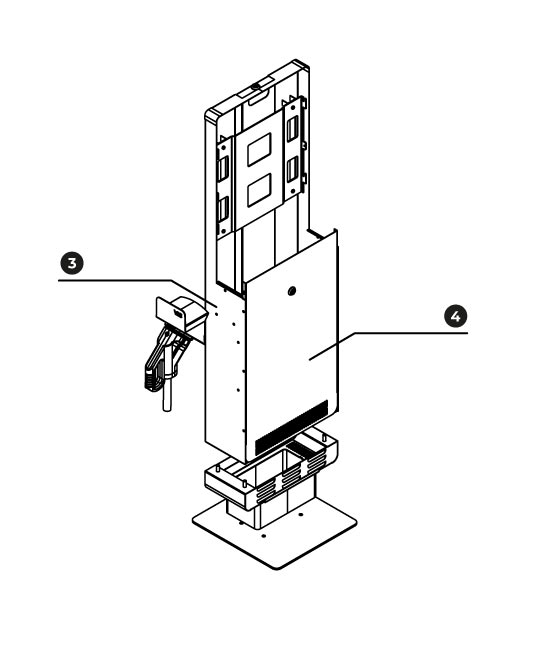

Fijar la base de sujeción de la manguera
Coloca el soporte destinado a sujetar la manguera a la escuadra soporte con los tornillos 3x ISO 7380 M5x16 y 1x ISO 7380 M5x16 seguridad; y tuercas 4x ISO 7380 M5x16 incluidos. Esto mantiene el cable ordenado y evita torsiones o caídas durante el uso.

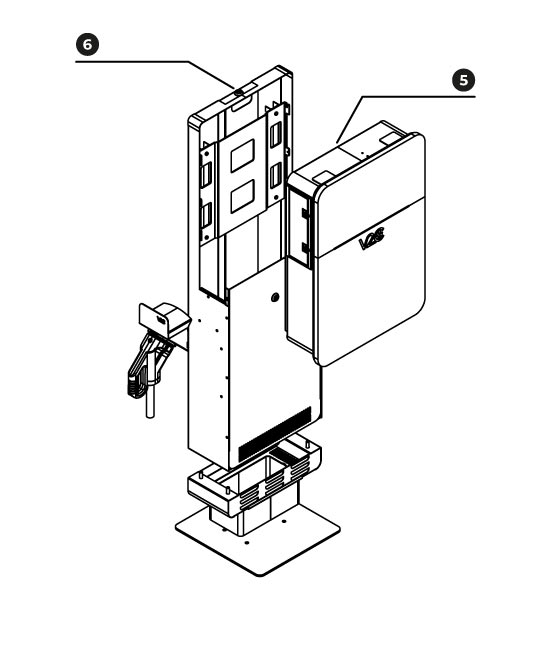

Montar el cargador Denka
Desliza el cargador sobre la columna hasta que quede asentado de manera uniforme. Asegúrate de que esté estable y sin movimientos irregulares. Se recomienda hacer este proceso de forma totalmente horizontal debido a su peso.
Colocar la pieza central
Encaja la columna central sobre la base inferior con 5 arandelas (DIN9 M8) y 5 tuercas (DIN 9021M8) provistas, asegurándote de que esté alineada correctamente y que no presente movimientos. Esta columna proporciona altura y soporte para el cargador.
Girar seguro pedestal
Asegura el cargador con la llave provista en el pedestal. Esta pieza proporciona estabilidad adicional y refuerza la unión de todas las secciones del pedestal.
Ajustar la cubierta frontal
Antes de realizar este paso se debe haber conectado la corriente eléctrica al cargador. Coloca la cubierta frontal en la parte delantera de la columna central y fíjala con tornillos provistos. La cubierta protege las uniones, aporta rigidez a la estructura y mejora la apariencia estética del pedestal.
Instalación eléctrica
Instalación trifásica: cable marrón (1) a la fase R (L1), cable negro (2) a la fase S (L2), cable gris (3) a la fase T (L3), cable azul (4) al neutro (N) y cable verde/amarillo (5) al terminal de tierra (PE).
Conexión Ethernet
Para realizar la conexión Ethernet, se debe conectar el cable correspondiente al conector RJ45 situado al lado de la conexion eléctrica.
Conexión 4G
La conexión se realiza a través de una tarjeta SIM de cualquiera de las compañías existentes en el mercado. A la tarjeta SIM se le debe quitar previamente el número PIN. Introduce la tarjeta SIM en la ranura correspondiente de la placa de control.
Mantenimiento
Para mantener el cargador en condiciones óptimas es necesario cambiar los filtros. Tienen aproximadamente un año de duración. Son filtros de tipo G2, sus medidas son 78x254mm y son suministrados por V2C.
Características generales
e-Charger
Denka
Potencia
20 kW / 40kW
Color
⚪ Blanco y gris
Material
Aluminio y recubrimiento sintético
Peso
50 kg
Tipo de manguera y conector
Lisa / CSS Combo Tipo 2
Longitud manguera
4,5m
Eficiencia
≥ 95%
Iluminación según el estado y porcentaje de la carga
Temperatura de funcionamiento
-30ºC a 55º
Control dinámico de potencia
Mediante medidor exterior
Protecciones
eléctricas
Obligatorias en el exterior
Lector RFID
ISO/IEC 14443 A/MIFARE
Terminal de pago
Opcional
Advertencias de seguridad
Riesgo de descarga eléctrica
Proyección de residuos
Riesgo de lesiones
Precaución
Se requiere conexión a tierra
No utilizar conectores dañados
No quitar símbolos de información o advertencia
¡Advertencia! El incumplimiento de las indicaciones de seguridad puede comportar peligro de muerte, lesiones personales y daños en el equipo. V2C declina toda responsabilidad por derechos derivados de dicho incumplimiento.
¡Peligro eléctrico! El montaje, la primera puesta en marcha y el mantenimiento de la estación de carga eléctrica deben ser realizados exclusivamente por personal técnico competente y cualificado, totalmente responsables del cumplimiento de las disposiciones de instalación y normas existentes.
Este e-Charger en modo 4 está clasificado según el apartado 5 de UNE-EN 61851-1 en un sistema de alimentación de VE conectado a una red de suministro de AC. El sistema de alimentación del VE es cable o permanentemente conectado. Su uso está recomendado para la vía pública y espacios público-privados, y se puede usar tanto en acceso restringido como no restringido. El montaje se puede realizar en pared o sobre un pedestal, y debe realizarse sobre superficie plana. Dispone de una protección contra el choque eléctrico clase II.
La línea de suministro eléctrico debe conectarse a una instalación existente y ajustarse a la normativa nacional e internacional. Cada estación de carga debe conectarse a un interruptor diferencial propio con una corriente de funcionamiento residual que no supere los 30mA de tipo A. El cargador necesita estar conectado a una red trifásica capaz de proporcionar 40kW. Pueden adicionarse otros elementos de protección. El dimensionamiento de la instalación debe hacerse según la normativa estatal vigente.
V2C lleva el símbolo CE. V2C aplica las declaraciones de conformidad
correspondientes.
V2C cumple la directiva ROHS (2011/65/CE). V2C aplica las declaraciones de conformidad correspondiente.
Los equipos eléctricos y electrónicos, así como sus accesorios, deben eliminarse por separado de la basura doméstica.
¿Necesitas soporte técnico?
Resuelve tu incidencia al instante a través de nuestro Chat con IA. Si no se resuelve, genera una solicitud en el Centro de Soporte Técnico y nos pondremos en contacto contigo lo antes posible para ofrecerte la mejor solución.
