Bilansowanie między e‑Chargerami

Dynamiczne sterowanie mocą między kilkoma e‑Chargerami

Dynamiczne bilansowanie mocy między e‑Chargerami to zaawansowane rozwiązanie, które automatycznie i efektywnie rozdziela dostępną energię między wszystkie stacje ładowania, wykorzystując inteligentny miernik jako punkt odniesienia. Zapewnia to właściwy podział całkowitej mocy między urządzeniami, zapobiega przeciążeniom sieci i maksymalnie wykorzystuje dostępną zdolność energetyczną.

Jest ono szczególnie korzystne w instalacjach z ograniczeniami elektrycznymi, wynikającymi z mocy umownej lub ograniczeń infrastruktury (jak przekrój przewodów). System automatycznie dostosowuje moc każdego ładowarki do rzeczywistych warunków instalacji.

Dodatkowo umożliwia łatwe skalowanie liczby zainstalowanych ładowarek, co ułatwia przyszłą rozbudowę bez skomplikowanych zmian w konfiguracji.

Podłącz bilansowanie między e‑Chargerami do energii słonecznej

Integracja fotowoltaiczna

Jakiego e‑Chagera używasz do realizacji dynamicznego sterowania mocą?

Trydan

Trydan Pro

Pole Pro

Table Of Contents
  1. Bilansowanie między e‑Chargerami z wykorzystaniem Trydan i Trydan Pro
  2. Równoważenie między e-Chargerami z Pole Pro
  3. Potrzebujesz wsparcia technicznego?

Bilansowanie między e‑Chargerami z wykorzystaniem Trydan i Trydan Pro

Aby uprościć konfigurację i umożliwić skuteczne monitorowanie instalacji, zaleca się dostęp do Internetu. W instalacjach z kilkoma e‑Chargerami działającymi w trybie dynamicznego sterowania mocą ważne jest, aby wszystkie były podłączone do tej samej sieci lokalnej, co optymalizuje ich wydajność poprzez połączenie z Internetem.

W jaki sposób można połączyć kilka urządzeń Trydan lub Trydan Pro?

Opcja 1: Połączenie przez router (WiFi lub Ethernet)

W tej konfiguracji nie wystarczy, że wszystkie urządzenia znajdują się w tej samej sieci lokalnej – muszą być również połączone przez jeden router z dostępem do Internetu, czy to przez WiFi, czy przez Ethernet (ta opcja jest możliwa wyłącznie w Trydan Pro).

Konieczne jest, aby wszystkie urządzenia uczestniczące w zarządzaniu energią miały adresy IP w tej samej podsieci. Na przykład: jeden ładowarka może mieć IP 192.168.1.24, kolejna 192.168.1.27, inna 192.168.1.45, i kolejna 192.168.1.38.

Aby połączyć urządzenia przez WiFi, należy upewnić się, że sieć jest stabilna na wszystkich e‑Chargerach.

Jeśli router nie ma wystarczającej liczby portów, należy go połączyć z centralnym hubem lub switchem, który posiada odpowiednią ilość portów do podłączenia wszystkich punktów ładowania.

Opcja 2: Połączenie szeregowe

Maksymalnie można połączyć dziesięć ładowarek w szeregu: jedną główną (Master) i do dziewięciu podrzędnych (Extra).
Połączenie odbywa się za pomocą przewodów podłączonych do płytki sterującej ładowarki. Można to zrobić na dwa sposoby:

1. Za pomocą terminali A i B na płytce sterującej. W najnowszych wersjach płytek PCB znajdują się dwa porty, przez które można połączyć urządzenia. W tym celu należy podłączyć licznik V2C ControlBox 2.0 do ładowarki głównej (Master) przez port RJ45 przy użyciu kabla UTP kategorii 6, jak zazwyczaj. Następnie należy podłączyć dwa przewody (niebieski i biało/niebieski) do terminali A i B w tej samej ładowarce Master oraz do tych samych terminali A i B w ładowarce Trydan Extra, którą chcemy dodać. I tak dalej, aż do maksymalnie 9 urządzeń Extra.

WAŻNE: To najbardziej zalecana metoda połączenia do celów równoważenia mocy.

UWAGA: Kabel z terminala A (niebieski) ładowarki Master musi być podłączony do terminala A pierwszego Extra; kabel z terminala B (biało/niebieski) ładowarki Master do terminala B pierwszego Extra. I tak dalej dla pozostałych. Oznacza to, że wszystkie terminale A powinny być połączone kablami w tym samym kolorze, a terminale B również.

Port RJ45
Terminale A i B

2. Z użyciem koncentratora RJ45 od V2C. Aby połączyć kabel pomiędzy Hubem, ładowarkami Trydan i licznikiem V2C ControlBox 2.0, należy stosować się do standardów zaciskania przewodów T568A lub T568B dla złącza RJ45. Po przygotowaniu przewodów, należy: podłączyć licznik V2C ControlBox 2.0 do portu „CDP” w hubie, ładowarkę główną Trydan Master do portu „Master”, pozostałe ładowarki Extra do innych dostępnych portów.

Jeśli chcesz podłączyć więcej niż 6 urządzeń Extra, w ostatnim wolnym porcie należy podłączyć kolejny hub.

Port RJ45

UWAGI:

  • Licznik V2C ControlBox 2.0 może być zastąpiony przez inny licznik Modbus.
  • Jeżeli zamiast V2C ControlBox 2.0 stosowany jest licznik z połączeniem przez IP (WiFi/Ethernet), należy odpowiednio skonfigurować go w ładowarce Master.

W obu metodach połączenia szeregowego (przez terminale A i B lub przez hub) należy aktywować „rezystory polaryzujące” w jednym z urządzeń w magistrali komunikacyjnej.

Równoważenie między e-Chargerami z Pole Pro

Chociaż połączenie z Internetem nie jest obowiązkowe, jest zalecane w celu lepszej kontroli instalacji i ułatwienia jej konfiguracji. Jeśli zdecydujesz się podłączyć e-Chargery do Internetu w celu poprawy działania dynamicznego zarządzania energią pomiędzy urządzeniami, wszystkie muszą być podłączone do tej samej sieci lokalnej.

Instalacja musi być przeprowadzona przez wykwalifikowany i kompetentny personel techniczny, który ponosi pełną odpowiedzialność za zgodność z obowiązującymi przepisami i normami instalacyjnymi.

KURS ONLINE POLE PRO

Chcesz szczegółowo poznać sposób instalacji i konfiguracji Pole Pro, aby uzyskać maksymalną wydajność?

Dostęp do kursu

W jaki sposób można podłączyć kilka Pole Pro?

Opcja 1: Wspólny router z 4G lub światłowodem

Oprócz tego, że muszą być w tej samej sieci lokalnej, urządzenia powinny być połączone przez wspólny router z dostępem do Internetu przez 4G lub światłowód. Ten router musi mieć również identyczną bramę domyślną dla wszystkich urządzeń, które mają uczestniczyć w równoważeniu mocy.

Do wykonania standardowej instalacji należy zainstalować router, który utworzy sieć lokalną. Router ten należy podłączyć do centralnego huba lub switcha z odpowiednią liczbą portów dla wszystkich e-Chargerów. W przypadku małej instalacji i wystarczającej liczby portów w routerze, hub nie będzie potrzebny — urządzenia można podłączyć bezpośrednio do routera.

Połączenia TCP/IP powinny być wykonane w topologii gwiazdy, z osobnym przewodem sieciowym do każdego ładowarki. Maksymalna długość kabla UTP to 100 metrów. Jeżeli potrzebna jest większa odległość, należy użyć połączenia światłowodowego.

Opcja 2: Połączenie WiFi

Połączenie z siecią WiFi (przy dobrej jakości sygnału) również może służyć do połączenia z routerem. Jedynym wymogiem jest stabilne i wystarczające połączenie z każdym e-Chargerem.

UWAGA: W przypadku korzystania z WiFi ważne jest, aby urządzenie Pole Pro w trybie Master było połączone z routerem za pomocą kabla Ethernet, aby zapewnić prawidłowe działanie równoważenia między e-Chargerami.

Opcja 3: Połączenie szeregowe

Możliwe jest również wykonanie połączenia szeregowego między punktami ładowania, co pozwala na oszczędność kabli Ethernet i ułatwia instalację. W tym celu stosuje się urządzenie o nazwie Split-Ethernet, które można zakupić osobno.

To urządzenie umożliwia podłączenie kabla Ethernet do wejścia e-Chargera. Zawiera złącze USB do odpowiedniego portu oraz dwa porty Ethernet: jeden do kabla przychodzącego z instalacji i drugi do kabla prowadzącego do kolejnego ładowarki.

Router
Płyta sterująca
Połączenie z płytą sterującą
Kabel UTP
(máx. 100 m.)
Ethernet
USB

Połączenie rozpoczyna się od routera i prowadzi do pierwszego splittera, jak pokazano na ilustracji. Ten splitter jest podłączony do płyty zasilającej za pomocą kabla Ethernet oraz kabla USB. Następnie ze splittera wychodzi kabel UTP prowadzący do kolejnego urządzenia Pole Pro. Taki schemat połączeń będzie kontynuowany aż do ostatniego urządzenia w łańcuchu. W tym ostatnim urządzeniu nie ma potrzeby stosowania splittera — kabel UTP można podłączyć bezpośrednio do płyty sterującej.

Konfiguracja i aktywacja dynamicznego zarządzania mocą dla wielu e-Chargerów w V2C Cloud

Spośród wszystkich podłączonych punktów ładowania możesz włączyć równoważenie tylko dla wybranych urządzeń. Jeśli chcesz nadać priorytet konkretnej ładowarce i wyłączyć równoważenie, po prostu nie aktywuj tej funkcji w tym urządzeniu.

Aby włączyć równoważenie między wieloma e-Chargerami, zaloguj się do aplikacji V2C Cloud na smartfonie lub komputerze i dodaj wszystkie ładowarki. Następnie aktywuj dynamiczne zarządzanie mocą na każdym z nich.

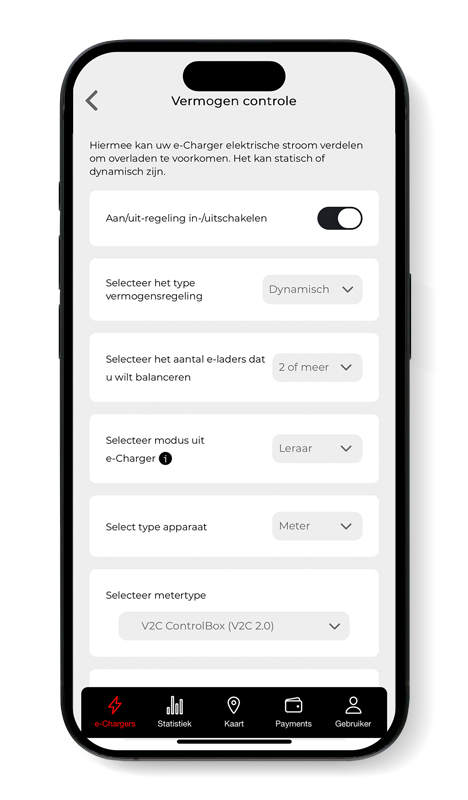

Upewnij się, że typ zarządzania mocą ustawiony jest na „Dynamiczne”. Następnie wybierz liczbę e-Chargerów do równoważenia oraz tryb dla każdego z nich: Master lub Extra.

Po aktywacji i konfiguracji zarządzania mocą, urządzenie Master automatycznie rozpozna wszystkie aktywne ładowarki w sieci jako „Extras”.

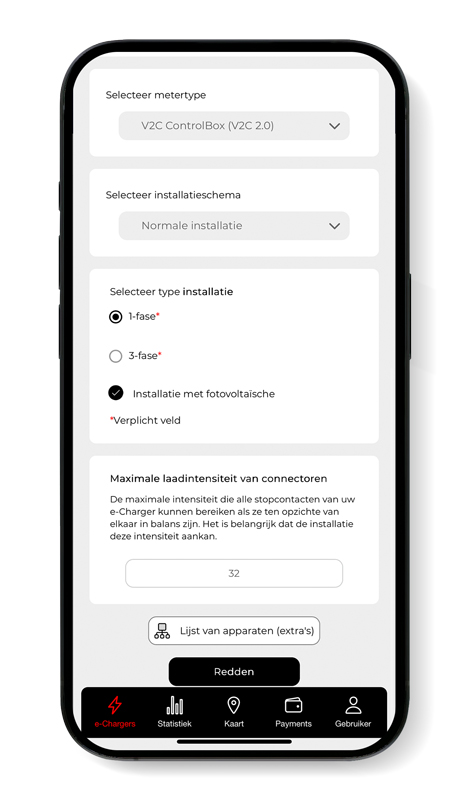

Aplikacja oferuje również funkcję „Lista urządzeń (extras)”, która pozwala zobaczyć wszystkie urządzenia dodatkowe, z którymi komunikuje się Master, wraz ze szczegółowymi informacjami o każdym z nich.

Dostosuj zarządzanie mocą, aby zmaksymalizować wykorzystanie energii

Dostosowanie zarządzania mocą jest kluczowe dla maksymalnej wydajności. Dopasowanie profili ładowania do własnych potrzeb nie tylko pozwala oszczędzać energię, ale także optymalizuje całkowite zużycie. Precyzyjna konfiguracja profili umożliwia kontrolę nad czasem i natężeniem ładowania, co przekłada się na znaczne oszczędności na rachunkach za energię.

Prawidłowa konfiguracja jest niezbędna, aby w pełni wykorzystać potencjał systemu zarządzania mocą.

Jak spersonalizować kontrolę mocy?
