Balanceamento entre e-Chargers

Control dinámico de potencia entre varios e-Chargers

O balanceamento dinâmico de potência entre vários e-Chargers é uma solução avançada que permite distribuir de forma automática e eficiente a energia disponível por todos os carregadores, utilizando um medidor inteligente como referência. Isto garante que a potência total seja distribuída adequadamente entre os equipamentos, evitando sobrecargas na rede e aproveitando ao máximo a capacidade energética disponível.

É especialmente vantajoso em instalações com limitações elétricas, seja devido à potência contratada ou a restrições na infraestrutura existente, como a secção dos cabos. O sistema ajusta automaticamente a potência de cada carregador, adaptando-se às condições reais da instalação.

Além disso, esta solução permite escalar facilmente o número de carregadores instalados, facilitando a sua expansão futura sem necessidade de alterações complexas na configuração.

Liga o teu balanceamento entre e-Chargers ao solIntegração

Integração fotovoltaica

Que e-Charger utilizas para realizar o controlo dinâmico de potência?

Trydan

Trydan Pro

Pole Pro

Table Of Contents
  1. Balanceamento entre e-Chargers com Trydan e Trydan Pro
  2. Balanceamento entre e-Chargers com Pole Pro
  3. Precisa de apoio técnico?

Balanceamento entre e-Chargers com Trydan e Trydan Pro


Para simplificar a configuração e permitir uma monitorização mais eficaz da instalação, recomenda-se o acesso à Internet. Em instalações com vários e-Chargers a operar com controlo dinâmico de potência, é importante que todos estejam ligados à mesma rede local para se otimizar o desempenho através da ligação à Internet.

De que formas se pode realizar a ligação entre vários Trydan ou Trydan Pro?

Opção 1: Ligação via router (Wi-Fi ou Ethernet)

Neste tipo de configuração, não basta que os equipamentos estejam na mesma rede local; também devem estar ligados através de um único router com acesso à Internet, seja via Wi-Fi ou Ethernet (esta última apenas possível com Trydan Pro).

É fundamental que todos os dispositivos que participam na gestão da energia tenham o seu IP na mesma sub-rede. Por exemplo, um carregador pode ter o seguinte IP: 192.168.1.27, outro: 192.168.1.45 e outro: 192.168.1.38.

Para realizar a ligação via Wi-Fi, é necessário garantir que a rede é estável em todos os e-Chargers.

Se o router não tiver portas suficientes, deve ser ligado a um hub ou switch central com o número adequado de portas para ligar todos os pontos de carregamento.

Opção 2: Ligação em série

O número máximo de carregadores que se podem ligar em série é dez: um Master e até nove Extra.
A ligação é feita através de cabos ligados à placa de controlo do carregador. Pode ser feita de duas formas:

1. Com os terminais A e B da placa de controlo. Nas versões mais recentes das placas PCB de controlo existem 2 portas onde podemos interligar os dispositivos. Para tal, ligamos o medidor V2C ControlBox 2.0 ao e-Charger Master através da porta RJ45 com um cabo UTP de categoria 6, como habitualmente. Em seguida, ligamos dois cabos (azul e branco/azul) aos terminais A e B desse mesmo Master e aos mesmos terminais A e B do carregador Trydan Extra que se deseja incluir. E assim sucessivamente até ao número de Extra que se pretenda adicionar (máximo 9).

IMPORTANTE: Esta é a forma mais recomendada para realizar a ligação de balanceamento.

NOTA: É essencial que o cabo do terminal A (azul) do carregador Master seja ligado ao terminal A do carregador Extra 1; e que o cabo do terminal B (branco/azul) do carregador Master seja ligado ao terminal B do carregador Extra 1. (E assim por diante). Ou seja, os terminais A devem estar ligados com cabos da mesma cor, assim como os terminais B.

Porta RJ45
Terminais A y B

2. Utilizando um hub RJ45 da V2C. Para ligar o cabo entre o hub, os e-Chargers Trydan e o medidor V2C ControlBox 2.0, segue-se o padrão de cravação T568A ou T568B para o conector RJ45.
Depois de cravados os cabos, deve-se ligar o medidor V2C ControlBox 2.0 à porta ‘CDP’ do hub, o carregador Trydan Master à porta ‘Master’ e os restantes carregadores Extra às restantes portas.

Se pretender instalar mais de 6 carregadores Extra, no último porto disponível deve-se ligar outro hub.

Porta RJ45

NOTAS:

  • O medidor V2C ControlBox 2.0 pode ser substituído por outro medidor Modbus.
  • Se, em vez do medidor V2C ControlBox 2.0, for utilizado um medidor por IP (Wi-Fi/Ethernet), é necessário configurá-lo no carregador Master.

Em qualquer uma das duas formas de ligação em série (através dos terminais A e B ou através do hub), deve-se ativar as “resistências de polarização” num dos dispositivos do barramento de comunicação.

Balanceamento entre e-Chargers com Pole Pro

Embora não seja obrigatória a ligação à Internet, esta é recomendada para melhorar a monitorização da instalação e facilitar a sua configuração. Se optares por ligar os e-Chargers à Internet para um melhor funcionamento do controlo dinâmico entre vários e-Chargers, é fundamental que todos estejam ligados à mesma rede local.

A instalação deve ser realizada por pessoal técnico qualificado e competente, plenamente responsável por garantir o cumprimento das regulamentações e normas de instalação em vigor.

CURSO ONLINE POLE PRO

Queres saber ao detalhe como instalar e configurar o Pole Pro para obter o máximo desempenho?

Aceder ao curso

De que formas se pode realizar a conexão entre vários Pole Pro?

Opção 1: Router comum com 4G ou fibra

Além de estarem ligados à mesma rede local, nesta modalidade os dispositivos devem ser interligados através de um router comum com ligação 4G ou ligado a uma rede de fibra ótica existente. Este router deve também ter um gateway idêntico para todos os dispositivos que necessitem de balancear a energia.

Para realizar uma instalação padrão, é necessário instalar um router que gere a rede local. Este router deve ser ligado a um hub ou switch central com um número suficiente de portas para todos os e-Chargers. Se a instalação for pequena e o router tiver portas Ethernet suficientes, não será necessário instalar um hub; a ligação poderá ser feita diretamente ao router.

As ligações TCP/IP devem ser instaladas em estrela, com um cabo de rede dedicado para cada carregador. O cabo UTP tem um comprimento máximo de 100 metros. Se for necessária uma distância superior, a ligação deverá ser feita com fibra ótica.

Opción 2: Conexão WiFi

A conexão a uma rede Wi-Fi, desde que com boa cobertura, também pode ser utilizada para conectar ao router. O único requisito é que a ligação seja estável e suficiente para chegar a todos os e-Chargers.

NOTA: Se utilizares a ligação Wi-Fi, é importante que o dispositivo Pole Pro Master esteja ligado ao router através de um cabo Ethernet para garantir o correto funcionamento do balanceamento entre e-Chargers.

Opção 3: Conexão em série

Finalmente, es posible realizar la conexión en serie de los puntos de recarga, lo que permite ahorrar cable Ethernet y facilita la instalación. Para ello, se utiliza el dispositivo con referencia Split-Ethernet, que se puede adquirir por separado del Pole Pro.

Este dispositivo permite ligar o cabo Ethernet à entrada do e-Charger. Tem um conector USB que deve ser ligado à porta correspondente e duas portas Ethernet: uma para o cabo proveniente da instalação e outra para o cabo que segue para o carregador seguinte.

Router
Placa de controlo
Conexão à placa de controlo
Cabo UTP
(máx. 100 m.)
Ethernet
USB

A ligação começa no router até ao primeiro split, como mostrado na imagem. Este split está ligado à placa de potência através de um cabo Ethernet e um USB. A seguir, um cabo UTP sai do split e liga-se ao Pole Pro seguinte. Este é o esquema a seguir até ao último equipamento da cadeia. Neste último, não será necessário utilizar um split; pode-se simplesmente ligar o cabo UTP diretamente à placa de controlo.

Configuração e ativação do controlo dinâmico de potência para vários e-Chargers na V2C Cloud

Entre todos os pontos de carregamento ligados, podes ativar o balanceamento apenas nos dispositivos desejados. Se preferires dar prioridade a um carregador específico e evitar o balanceamento, basta não ativares essa função nesse equipamento.

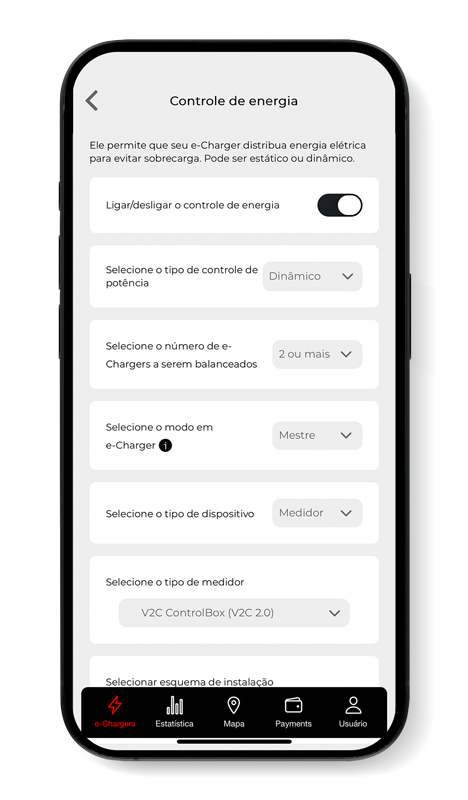

Para ativar o balanceamento entre vários e-Chargers, acede à aplicação V2C Cloud a partir do teu smartphone ou computador e adiciona os carregadores. Depois, ativa o controlo dinâmico de potência em todos eles.

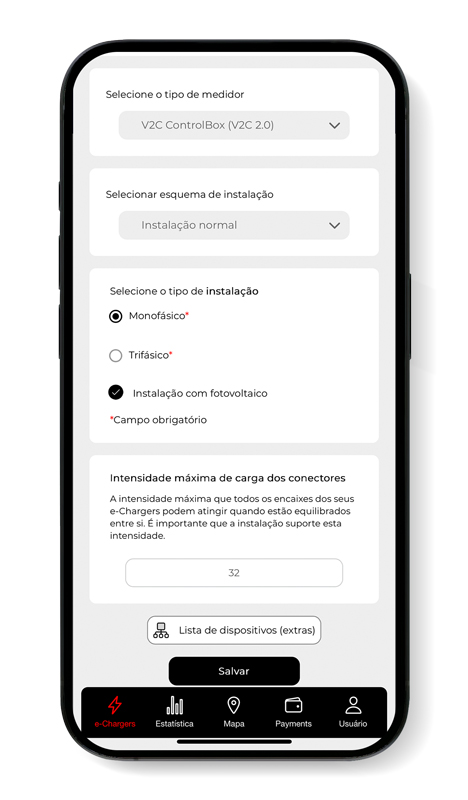

Certifica-te de que no tipo de controlo de potência está selecionado “Dinâmico”. Depois, seleciona o número de e-Chargers a balancear e, em seguida, o modo de cada e-Charger: Master ou Extra.

Uma vez ativado e configurado o controlo de potência em todos os pontos de carregamento, o Master reconhecerá automaticamente todos os carregadores ligados e ativos na rede como Extras.

Além disso, dispõe de uma funcionalidade chamada “Lista de dispositivos (extras)”, que permite ver a lista de todos os equipamentos secundários com os quais comunica, bem como informações detalhadas de cada um deles.

Personaliza o controlo de potência para maximizar a tua energia

Personalizar o controlo de potência é crucial para maximizar a sua eficiência. Ajustar os perfis de carregamento de acordo com as tuas necessidades específicas permite não só poupar energia, como também otimizar o consumo total. Uma configuração precisa dos perfis de carregamento dá-te controlo sobre os tempos e a intensidade da carga, resultando numa poupança significativa na fatura energética.

É fundamental realizar corretamente esta configuração para obter o máximo benefício do controlo de potência.

Como personalizar o controlo de potência?
