Équilibrage entre e-Chargers

Contrôle dynamique de la puissance entre plusieurs e-Chargers

L’équilibrage dynamique de la puissance entre plusieurs e-Chargers est une solution avancée permettant de répartir automatiquement et efficacement l’énergie disponible entre tous les chargeurs, en utilisant un compteur intelligent comme référence. Cela garantit une distribution adéquate de la puissance totale entre les équipements, évitant les surcharges du réseau et optimisant l’utilisation de la capacité énergétique disponible.

Cette solution est particulièrement avantageuse dans les installations présentant des limitations électriques, que ce soit en raison de la puissance souscrite ou de contraintes liées à l’infrastructure existante, comme le calibre du câblage. Le système ajuste automatiquement la puissance délivrée à chaque chargeur, en s’adaptant aux conditions réelles de l’installation.

De plus, cette solution permet d’augmenter facilement le nombre de chargeurs installés, en facilitant leur extension future sans avoir à modifier la configuration en profondeur.

Connectez votre équilibrage entre e-Chargers au soleil

Intégration photovoltaïque

Quel e-Charger utilisez-vous pour effectuer le contrôle dynamique de la puissance ?

Trydan

Trydan Pro

Pole Pro

Table des matières
  1. Balanceo entre e-Chargers con Trydan y Trydan Pro
  2. Équilibrage entre e-Chargers avec Pole Pro
  3. Avez-vous besoin d’une assistance technique ?

Balanceo entre e-Chargers con Trydan y Trydan Pro

Para simplificar la configuración y permitir una supervisión más eficaz de la instalación, se recomienda disponer de acceso a Internet. En instalaciones con varios e-Chargers operando con control dinámico de potencia, es importante que todos estén conectados a la misma red local si se desea optimizar su rendimiento a través de la conexión a Internet.

Quelles sont les différentes manières de connecter plusieurs Trydan ou Trydan Pro ?

Option 1: Connexion via routeur (Wi-Fi ou Ethernet)

Dans ce type de configuration, il ne suffit pas que les équipements soient connectés au même réseau local ; ils doivent aussi être reliés via un routeur unique disposant d’un accès à Internet, que ce soit via Wi-Fi ou Ethernet (cette dernière option étant possible uniquement avec le Trydan Pro).

Il est essentiel que tous les dispositifs participant à la gestion de l’énergie aient une adresse IP sur le même sous-réseau. Par exemple : 192.168.1.27, 192.168.1.45, 192.168.1.38.

Pour une connexion via Wi-Fi, il faut s’assurer que le réseau est stable pour tous les e-Chargers.

Si le routeur ne dispose pas d’un nombre de ports suffisant, il devra être connecté à un hub ou un switch central disposant du nombre adéquat de ports pour connecter tous les points de charge.

Option 2: Connexion en serie

Un maximum de dix chargeurs peuvent être connectés en série : un Maître et jusqu’à neuf Extras.
La connexion se fait par câblage relié à la carte de contrôle du chargeur. Deux méthodes sont possibles :

1. Connexion via les bornes A et B de la carte de contrôle. Pour cela, connectez le compteur V2C ControlBox 2.0 au chargeur Maître via le port RJ45 avec un câble UTP Cat 6, comme d’habitude. Ensuite, connectez deux fils (bleu et blanc/bleu) aux bornes A et B du Maître, puis aux mêmes bornes A et B du chargeur Trydan Extra que vous souhaitez ajouter. Répétez l’opération pour chaque chargeur Extra (jusqu’à 9 maximum).

IMPORTANT : C’est la méthode la plus recommandée pour réaliser l’équilibrage.

REMARQUE : Il est essentiel que le fil de la borne A (bleu) du Maître soit connecté à la borne A de l’Extra 1, et le fil de la borne B (blanc/bleu) à la borne B de l’Extra 1, et ainsi de suite. Autrement dit, toutes les bornes A doivent être reliées par des fils de la même couleur, de même pour les bornes B.

Port RJ45
Bornes A y B

2. Utilisation d’un hub RJ45 de V2C. Pour connecter les câbles entre le hub, les e-Chargers Trydan et le compteur V2C ControlBox 2.0, suivez les normes de sertissage T568A ou T568B pour le connecteur RJ45. Une fois les câbles sertis, connectez : le compteur V2C ControlBox 2.0 au port CDP du hub, le chargeur Trydan Maître au port Master, et les autres Trydan Extras aux ports restants.

Si vous souhaitez connecter plus de 6 Extras, il faudra raccorder un autre hub au dernier port disponible.

Port RJ45

REMARQUES:

  • Le compteur V2C ControlBox 2.0 peut être remplacé par un autre compteur compatible Modbus.
  • Si vous utilisez un compteur IP (Wi-Fi/Ethernet) à la place du V2C ControlBox 2.0, il doit être configuré dans le chargeur Maître.

Dans les deux types de connexions en série (via bornes A et B ou via le hub), il est nécessaire d’activer les résistances de polarisation sur un des dispositifs du bus de communication.

Équilibrage entre e-Chargers avec Pole Pro

Bien qu’une connexion Internet ne soit pas obligatoire, elle est recommandée afin d’améliorer la supervision de l’installation et d’en faciliter la configuration. Si vous choisissez de connecter les e-Chargers à Internet pour optimiser le fonctionnement du contrôle dynamique entre plusieurs e-Chargers, il est essentiel qu’ils soient tous connectés au même réseau local.

L’installation doit être effectuée par un personnel technique qualifié et compétent, pleinement responsable du respect des réglementations et normes d’installation en vigueur.

CURSO ONLINE POLE PRO

¿Quieres conocer en profundidad cómo instalar y configurar Pole Pro para obtener el máximo rendimiento?

Acceder al curso

Quelles sont les méthodes de connexion entre plusieurs Pole Pro ?

Option 1: Router común con 4G o fibra

En plus d’être connectés au même réseau local, les e-Chargers doivent être interconnectés via un routeur commun disposant d’une connexion 4G ou connecté à un réseau en fibre optique existant. Ce routeur doit également fournir une passerelle (gateway) identique pour tous les dispositifs nécessitant un équilibrage d’énergie.

Pour une installation standard, il est nécessaire d’installer un routeur générant le réseau local. Ce routeur doit être connecté à un hub ou switch central disposant d’un nombre de ports suffisant pour accueillir tous les e-Chargers.

Si l’installation est de petite taille et que le routeur possède suffisamment de ports Ethernet, l’utilisation d’un hub n’est pas nécessaire : la connexion se fera directement via le routeur.

Les connexions TCP/IP doivent être réalisées en étoile, chaque chargeur recevant son propre câble réseau. Le câble UTP peut mesurer jusqu’à 100 mètres. Si une distance supérieure est nécessaire, la connexion devra être réalisée en fibre optique.

Option 2: Connexion Wi-Fi

Une connexion à un réseau Wi-Fi peut également être utilisée, à condition que la couverture soit bonne. L’unique exigence est que cette connexion soit suffisante et stable pour atteindre tous les e-Chargers.

REMARQUE : Si vous utilisez la connexion Wi-Fi, il est important que l’appareil Pole Pro Maître soit relié au routeur via un câble Ethernet, afin de garantir le bon fonctionnement de l’équilibrage entre les e-Chargers.

Option 3: Connexion en série

Enfin, il est possible d’effectuer une connexion en série entre les points de recharge, ce qui permet de réduire l’utilisation de câbles Ethernet et facilite l’installation. Pour cela, on utilise le dispositif Split-Ethernet, disponible séparément du Pole Pro.

Ce dispositif permet de connecter le câble Ethernet à l’entrée du e-Charger. Il dispose d’un connecteur USB à brancher sur l’entrée correspondante, ainsi que de deux ports Ethernet : l’un pour le câble provenant de l’installation et l’autre pour le câble allant vers le chargeur suivant.

Router
Carte de control
Conexión a la
placa de control
Cable UTP
(máx. 100 m.)
Ethernet
USB

La connexion part du routeur vers le premier split, comme illustré dans le schéma. Ce split est connecté à la carte de puissance via un câble Ethernet et un USB. Ensuite, un câble UTP sort du split vers le Pole Pro suivant. Ce schéma est répété jusqu’au dernier équipement de la chaîne. Pour ce dernier, il n’est pas nécessaire d’utiliser un split ; il suffit de connecter directement le câble UTP à la carte de contrôle.

Configuration et activation du contrôle dynamique de puissance pour plusieurs e-Chargers dans V2C Cloud

Parmi tous les points de recharge connectés, vous pouvez activer l’équilibrage entre e-Chargers uniquement sur les dispositifs de votre choix. Si vous souhaitez donner la priorité à un chargeur spécifique et éviter l’équilibrage, il vous suffit de ne pas activer cette fonction sur cet appareil.

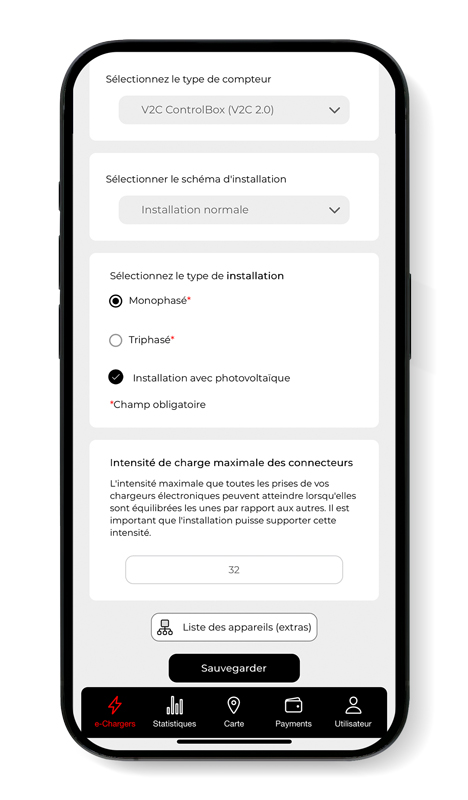

Pour activer l’équilibrage entre plusieurs e-Chargers, accédez à l’application V2C Cloud depuis votre smartphone ou votre ordinateur et ajoutez les chargeurs. Ensuite, activez le contrôle dynamique de puissance sur tous les chargeurs.

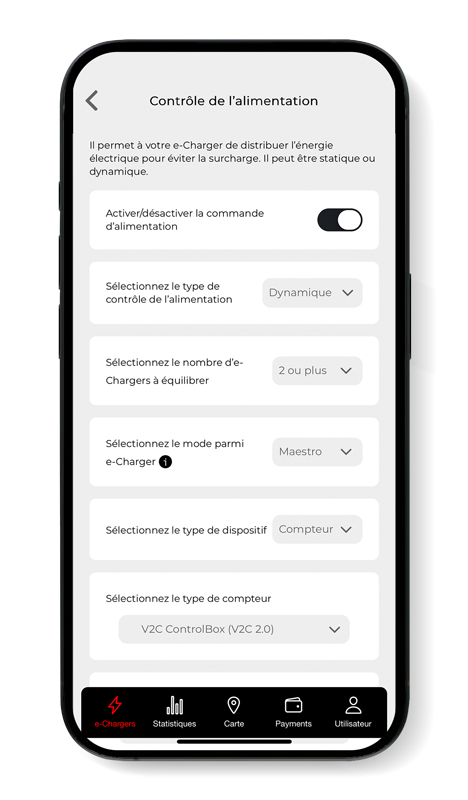

Assurez-vous que le type de contrôle de puissance sélectionné est « Dynamique ». Ensuite, indiquez le nombre d’e-Chargers à équilibrer, puis définissez le mode de chaque e-Charger : Maître ou Esclave.

Une fois le contrôle de puissance activé et configuré sur tous les points de recharge, le Maître détectera automatiquement tous les e-Chargers connectés et actifs sur le réseau comme Esclaves.

Une fonction appelée « Liste des dispositifs (Esclaves) » permet de consulter la liste de tous les équipements secondaires avec lesquels le Maître communique, ainsi que des informations détaillées pour chacun.

Personnalisez le contrôle de puissance pour maximiser votre énergie

Personnaliser le contrôle de puissance est essentiel pour en maximiser l’efficacité. Adapter les profils de charge à vos besoins spécifiques permet non seulement d’économiser de l’énergie, mais aussi d’optimiser la consommation globale. Une configuration précise des profils de charge vous offre un contrôle total sur les horaires et l’intensité de charge, ce qui peut se traduire par une réduction significative de votre facture d’électricité.

Il est fondamental de réaliser cette configuration correctement afin de tirer le meilleur parti du système de contrôle de puissance.

Comment personnaliser le contrôle de puissance?
