Comment installer les compteurs câblés ?

Les compteurs câblés sont des dispositifs de mesure électrique conçus pour contrôler et surveiller la consommation d’énergie. C’est un instrument essentiel pour gérer la consommation d’énergie et permettre un contrôle dynamique de puissance correct, optimisant ainsi l’utilisation de l’énergie et réduisant les coûts.

L’installation de ces compteurs câblés est relativement simple et fournit des données essentielles pour l’analyse et la gestion efficace de l’énergie électrique. Dans cette section, nous vous expliquerons le processus d’intégration de ces dispositifs dans le système énergétique qui alimente votre e-Charger pour que vous puissiez installer de manière optimale les compteurs câblés de marques reconnues telles que Carlo Gavazzi, Chint, Eastron ou Phoenix Contact dans votre système énergétique garantissant ainsi une gestion précise et fiable de votre consommation d’énergie.

Contrairement aux compteurs WiFi, ces dispositifs ne permettent pas de visualiser la production d’énergie solaire sur V2C Cloud. Toutefois, tous les modes de gestion d’énergie et de charge pour votre véhicule électrique seront pleinement opérationnels.

L’installation doit être effectuée par un personnel qualifié et compétent, qui est entièrement responsable de s’assurer que toutes les réglementations et normes d’installation en vigueur sont respectées.

Table des matières
  1. Disposition générale des compteurs câblés
  2. Schéma général de communication des compteurs câblés
  3. Schémas électriques des compteurs câblés
  4. Configuration des compteurs câblés dans l'application V2C Cloud
  5. Vous avez besoin d’assistance technique ?

Disposition générale des compteurs câblés

Voici le schéma général illustrant la disposition correcte du compteur dans le système énergétique. Si votre installation diffère de ce schéma, il est recommandé de consulter les schémas d’installation afin d’assurer un positionnement correct du compteur dans votre système énergétique.

Compteur
Tableau principal de protections
Communication Ethernet/RS485
Pince ampèremé-trique
Alimentation du compteur

Schéma général de communication des compteurs câblés

L’intégration du compteur est recommandée via une connexion RS485 à travers les ports A et B dont dispose le chargeur, car elle offre une plus grande flexibilité et facilite le processus d’installation, permettant une meilleure adaptation aux différents scénarios de mise en œuvre.

Le schéma général illustrant la communication entre n’importe quel compteur et l’e-Charger est présenté ci-dessous.

Certains compteurs indiquent que la borne de communication B est positive (B+) et que la borne A est négative (A-). Pour effectuer le raccordement correctement, vous devez relier le port -B du connecteur RS485 du Trydan à la borne A-, et le port A du connecteur RS485 du Trydan à la borne B+ du compteur.

La connexion entre le chargeur et le compteur s’effectue via une communication RTU à travers les ports RS485 à l’aide d’un câble UTP.

Schémas électriques des compteurs câblés

Carlo Gavazzi

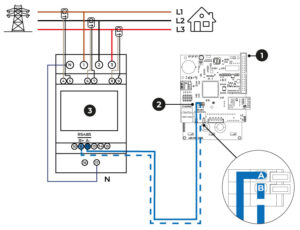

Comment installer le compteur Carlo Gavazzi ?
Carte de contrôle de l’e-Charger
Entrée connexion Modbus – UTP
Compteur
Étapes pour effectuer l’installation
  1. Connectez les 3 pinces ampèremétriques à leurs ports respectifs selon le schéma.
  2. Alimentez le compteur avec le neutre et les phases correspondantes aux bornes de la partie supérieure.
  3. Vous avez seulement besoin de deux fils pour établir la communication entre le compteur et l’e-Charger. Le fil correspondant au connecteur B- du RS485 du chargeur doit être raccordé à la borne 12 (A-), et celui correspondant au connecteur A doit être raccordé à la borne 11 (B+).

REMARQUE : Il est important que les fils lâches du câble UTP soient isolés (bien sertis) et ne se touchent pas.

Chint

Comment installer le compteur Chint ?
Carte de contrôle de l’e-Charger
Entrée connexion Modbus – UTP
Compteur
Étapes pour effectuer l’installation
  1. Connectez le câble neutre à la borne 4 et le câble de phase à la borne 3.
  2. Le câble blanc de la pince ampèremétrique à la borne 5 et le câble noir à la borne 6.
  3. Vous avez seulement besoin de deux fils pour établir la communication entre le compteur et l’e-Charger. Le fil correspondant au connecteur B- du RS485 du chargeur doit être raccordé à la borne 25 (B-), et celui correspondant au connecteur A doit être raccordé à la borne 24 (A+).

REMARQUE : Il est important que les fils lâches du câble UTP soient isolés (bien sertis) et ne se touchent pas.

Eastron

Comment installer le compteur Eastron Monophasé ?
Carte de contrôle de l’e-Charger
Entrée connexion Modbus – UTP
Compteur
Étapes pour effectuer l’installation
  1. Connectez le câble neutre à la borne 3 et le câble de phase à la borne 4.
  2. Connectez le câble blanc de la pince ampèremétrique à la borne 1 et le câble noir à la borne 2.
  3. Vous avez besoin de deux fils pour établir la communication entre le compteur et l’e-Charger. Le fil correspondant au connecteur B- du RS485 du chargeur doit être raccordé à la borne 9 (B-), et celui correspondant au connecteur A doit être raccordé à la borne 10 (A+).

REMARQUE : Il est important que les fils lâches du câble UTP soient isolés (bien sertis) et ne se touchent pas.

Comment installer le compteur Eastron Triphasé ?
Carte de contrôle de l’e-Charger
Entrée connexion Modbus – UTP
Compteur
Étapes pour effectuer l’installation
  1. L’équipement dispose de 3 pinces ampèremétriques que vous devez connecter à leurs ports respectifs selon le schéma.
  2. Alimentez le compteur avec le neutre et les phases correspondantes aux bornes de la partie supérieure. Il est obligatoire d’alimenter le LA avec la phase numéro 1 et le NA avec le neutre pour fournir du courant au compteur.
  3. Connectez le compteur à la carte de contrôle du chargeur à l’aide d’un câble UTP de seulement deux fils. Le fil correspondant au connecteur B- du RS485 du chargeur doit être raccordé à la borne 13 (B-), et celui correspondant au connecteur A doit être raccordé à la borne 14 (A+).

REMARQUE : Il est important que les fils lâches du câble UTP soient isolés (bien sertis) et ne se touchent pas.

Phoenix Contact

Comment installer le compteur Phoenix Contact ?
Carte de contrôle de l’e-Charger
Entrée connexion Modbus – UTP
Compteur
Étapes pour effectuer l’installation
  1. Connectez le neutre et les phases provenant de l’arrivée générale aux bornes de la partie supérieure.
  2. Le neutre et les phases sortant vers la maison doivent être connectés aux bornes de la partie inférieure.
  3. Vous n’avez besoin que de deux fils pour établir la communication entre le compteur et l’e-Charger. Le fil correspondant au connecteur B- du RS485 du chargeur doit être raccordé à la borne B-, et celui correspondant au connecteur A doit être raccordé à la borne A+.

REMARQUE : Ce compteur fonctionne de manière directe et ne dispose donc pas de pinces ampèremétriques. Il est important que les fils lâches du câble UTP soient isolés (bien sertis) et ne se touchent pas.

REMARQUE IMPORTANTE : Les compteurs câblés destinés au contrôle dynamique de puissance doivent être utilisés exclusivement pour cette fonction. Lors de leur installation, il est essentiel de respecter les schémas électriques et les instructions fournies dans le manuel de chaque appareil.

Si vous disposez déjà d’un compteur, vous devez vous assurer qu’il est configuré avec le type de protocole ‘Modbus’, une vitesse de transmission de baud ‘9600’ et une adresse de communication ‘1’. Si vous possédez déjà un compteur, veillez à ce qu’il soit configuré avec le protocole « Modbus », une vitesse de transmission de ‘9600’ bauds et une adresse de communication « 1 ».

Configuration des compteurs câblés dans l’application V2C Cloud

Une fois le compteur installé et configuré, il est essentiel de configurer correctement le contrôle dynamique de puissance. Sans cette étape, l’e-Charger ne pourra pas attribuer automatiquement et dynamiquement les excédents d’énergie pour la recharge du véhicule électrique.

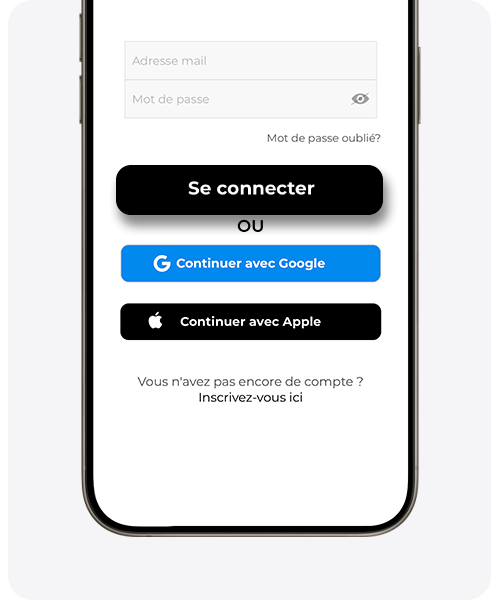

Vous pouvez configurer le contrôle dynamique de puissance via Bluetooth ou WiFi (si disponible). Accédez à l’application V2C Cloud sur votre ordinateur ou smartphone, connectez-vous avec vos identifiants, puis ajustez les paramètres du contrôle dynamique de puissance dans l’e-Charger.

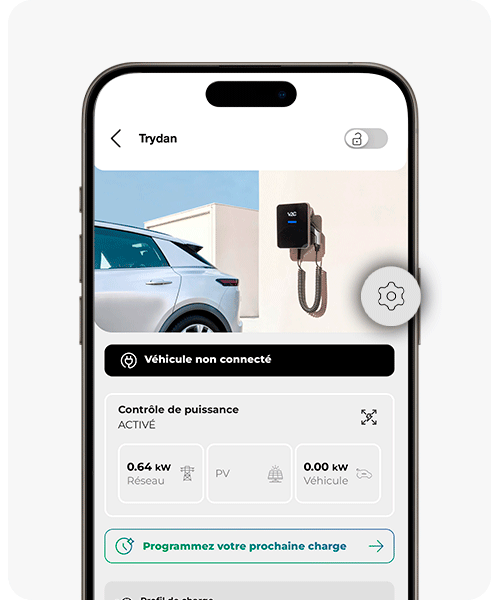

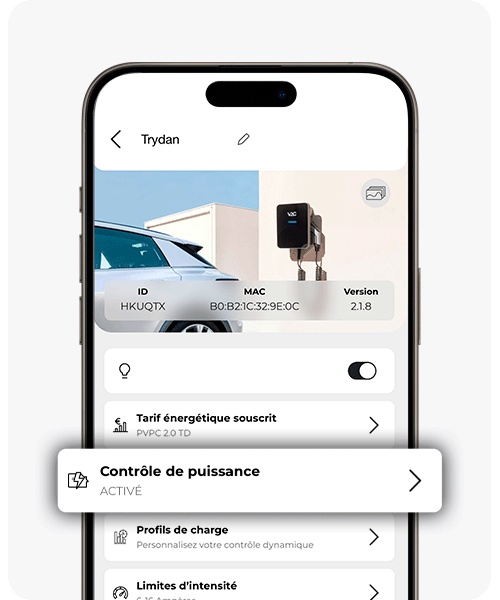

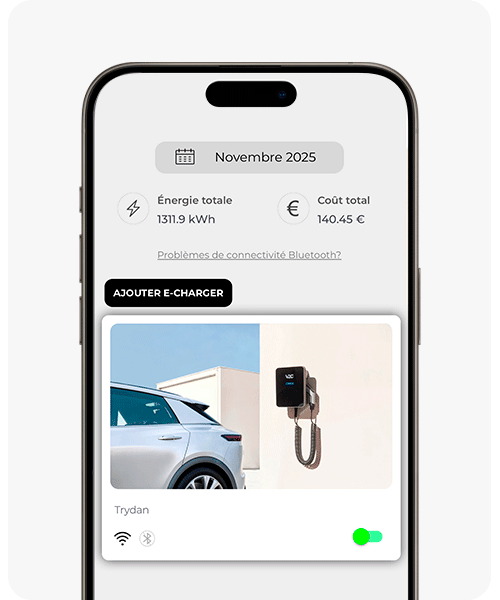

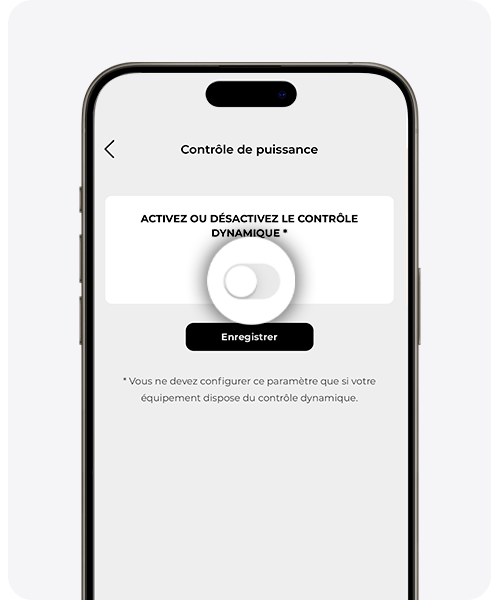

Accédez au menu de configuration de l’e-Charger sélectionné et choisissez l’option « contrôle dynamique de puissance« .

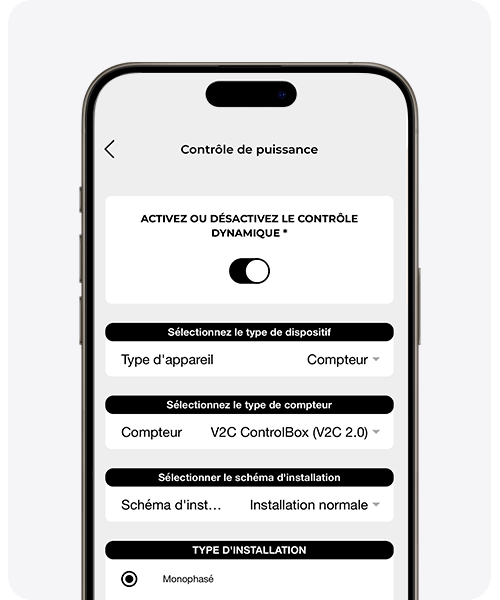

Sélectionnez ‘compteur’ comme type de dispositif puis choisissez le modèle de compteur installé dans la section ‘type de compteur’. Si vous utilisez un compteur Chint, il est nécessaire de saisir l’adresse COM de votre appareil.

Enfin, sélectionnez le type d’installation que vous avez, puis assurez-vous de sauvegarder les modifications pour qu’elles soient enregistrées.
Une fois la configuration terminée, le contrôle dynamique de puissance sera opérationnel. Pour le personnaliser, retournez à l’écran de configuration de l’e-Charger et sélectionnez l’option « Configurer le contrôle dynamique ».
