Desmontagem do Trydan Pro
A seguir, apresenta-se a desmontagem dos componentes externos e internos do Trydan Pro. Esta desmontagem permitirá identificar detalhadamente cada uma das partes do carregador, tanto a sua composição exterior como os seus componentes internos. Siga as indicações da desmontagem para realizar tarefas de manutenção ou reparação.
Elementos externos
| 1. Iluminação LED |
| 2. Display |
| 3. Leitor RFID |
| 4. Botoneira |
| 5. Etiqueta |
| 6. Suporte (holder) |
Elementos internos
| 7. Placa de controlo |
| 8. Proteções (opcional) |
| 9. Fechadura |
| 10. Placa de potência |
| 11. Placa display |
Elementos da placa de controlo
| 12. Supercondensador |
| 13. Ranhura para cartão SIM |
| 14. Módulo 4G |
| 15. Conetor Ethernet |
| 16. Conetor RS485/Modbus |
| 17. Cabo ID |
| 18. Microprocessador |
| 19. Conetor RFID |
Elementos da placa de potência
| 20. Borne de alimentação |
| 21. Relé de potência AC |
| 22. Medidor de potência |
| 23. Entrada da mangueira |
| 24. Jumper de impedância infinita |
| 25. Fonte de alimentação |
| 26. Jumper P3 – habilitação saída 12V |
| 27. Jumper P4 – alimentação comando remoto |
| 28. Detetor de fugas |
| 29. Disparo welding detection |
| 30. Cabo ID |

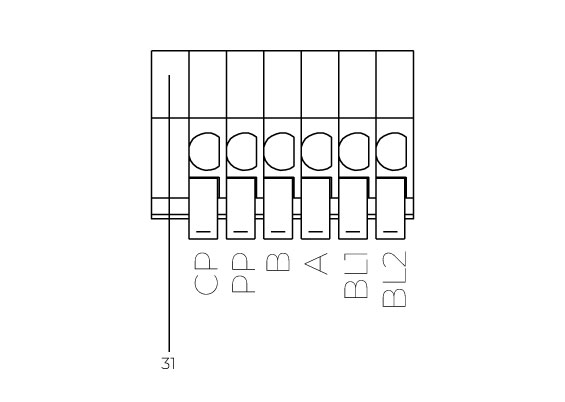

| 31. Borne Control Pilot – CP (Piloto de Controlo) – PP (Piloto de Proximidade) – B- e A para comunicação RTU através de ligação RS485 entre o carregador e o contador MID |
