Control dinámico de potencia

El control dinámico de potencia es una funcionalidad de Trydan que detecta en tiempo real el uso de energía en tu hogar para cargar tu vehículo eléctrico a máxima potencia, evitando así sobrecargas. Esto es posible gracias a un dispositivo incluido con el e-Charger, denominado «Medidor», que actualmente se comercializa en la versión V2C ControlBox (V2C 2.0).

Este mecanismo permite medir los consumos para que Trydan pueda conocer en tiempo real la potencia demandada (o la energía generada mediante energía solar) y utilizarla en su beneficio. Esto implica que puede balancear la potencia del e-Charger con la potencia sobrante de la vivienda o la proveniente de la instalación fotovoltaica.

Para realizar estas mediciones se pueden utilizar hasta seis pinzas amperimétricas en caso de instalaciones trifásicas, tres pinzas para la medición del consumo general y otras tres para el consumo de la energía solar.

NOTA IMPORTANTE: En instalaciones con nuevo suministro, donde el cargador es el único dispositivo conectado al nuevo contador, no es necesario configurar ni activar el control dinámico de potencia a no ser que se disponga de distintas potencias contratadas.

¿De qué formas se puede realizar el balanceo dinámico de potencia con Trydan?

V2C ControlBox (Medidor V2C 2.0)

El V2C ControlBox es manejable, fácil e intuitivo y sin instalaciones complejas.

Con un solo dispositivo, ofrece una lectura de hasta seis canales que permite tener mediciones en instalaciones normales, con fotovoltaica y tanto en monofásica como trifásica.

El cargador Trydan incluye un medidor (V2C ControlBox), así como una pinza para abrazar la acometida general de la vivienda (consumo de la vivienda + vehículo eléctrico). Para las instalaciones fotovoltaicas será necesaria una segunda pinza.

Existe una versión anterior, V2C 1.0, que actualmente no se comercializa aunque es posible encontrarla en algunas instalaciones.

Medidores WiFi

El e-Charger Trydan también se puede conectar mediante medidores de energía WiFi o cableados. Entre los medidores WiFi puedes usar los ya conocidos en el mercado Shelly y Wibeee.

Se trata de una alternativa cuando no es posible pasar el cable Ethernet desde el e-Charger hasta el V2C ControlBox. También se puede utilizar cuando el inversor está conectado a un cuadro secundario (o el cargador se ha conectado directamente al contador) y no es posible medir su producción.

Es necesario que el medidor WiFi y el cargador estén conectados a la misma señal WiFi. Este tipo de medidores tienen la particularidad de permitir el correcto funcionamiento del control dinámico de potencia en instalaciones normales con dos pinzas (acom. general + fotovoltaica) y en adecuaciones (inversor conectado a un cuadro secundario) con una sola pinza (acom. general). Esto es posible gracias a que es capaz de medir el sentido de la corriente y, por tanto, se podrán utilizar todos los modos de carga FV que ofrece Trydan gracias a la bidireccionalidad de su lectura. En este caso no será posible ver la generación solar en la aplicación V2C Cloud.

Otros medidores compatibles

En cuanto a los medidores cableados se encuentran, entre otros, Carlo Gavazzi, Chint, Eastron o Phoenix Contact. Igual que los medidores WiFi, estos medidores no permiten ver la generación solar en V2C Cloud. Sin embargo, todos los modos de funcionamiento funcionarán correctamente.

Se utilizarán estos medidores cuando no se pueda realizar la instalación con el V2C ControlBox (debido a que el inversor está conectado en otro cuadro distinto al cargador) y tampoco esté disponible señal o conexión WiFi (en caso de contar con una señal WiFi adecuada, es preferible utilizar un medidor WiFi).

Conexión directa con el inversor

Otra forma de realizar las mediciones es mediante conexión directa con el inversor. Gracias a los avances y el constante desarrollo del e-Charger, es posible establecer este tipo de conexión mediante WiFi, Ethernet o mediante conexión RS485 con algunos de los inversores más demandados del mercado. Entre ellos, se encuentran Huawei (con SDongle necesario), Kostal (Piko, KSEM, Plenticore), Goodwe, Solis, Greenheiss, SAJ, Fronius, Victron, SolarEdge, Ingeteam, etc.

La conexión directa es imprescindible cuando el inversor es compatible con Trydan para obtener las lecturas correctas de la batería.

A través del protocolo MQTT

Además, se pueden llevar a cabo las mediciones utilizando el protocolo MQTT, el cual facilita la comunicación eficiente entre el e-Charger y los demás dispositivos, permitiendo el control preciso y ágil del proceso de carga del vehículo eléctrico.

Instalación del control dinámico de potencia

La instalación debe ser realizada por personal técnico competente y cualificado, totalmente responsables del cumplimiento de las disposiciones de instalación y normas existentes.

CURSO ONLINE TRYDAN

Descubre la formación online gratuita que te permitirá conocer en profundidad el cargador más demandado del mercado.

A continuación, se muestran los esquemas válidos para identificar la forma correcta en la que colocar los diferentes elementos que componen la instalación del control dinámico de potencia en un sistema fotovoltaico.

ESQUEMAS DE INSTALACIÓN FOTOVOLTAICA MONOFÁSICA

V2C ControlBox (Medidor V2C 2.0)

Esquema instalación NORMAL Monofásica + FV Monofásica + V2C ControlBox
Contador
Cuadro Principal de protecciones
Inversor
Conector RJ·45
Pinzas amperimétricas V2C

Plantea una de las situaciones más comunes que puede encontrar un instalador. En este supuesto, la pinza amperimétrica conectada en el jack 1 del medidor debe abrazar el cable de la acometida general (aguas arriba, es decir, antes de llegar y sobre el cuadro general – incluyendo la acometida general y el cargador) mientras que la pinza conectada en el jack 4 debe abrazar el cable de la producción fotovoltaica.

Esquema instalación ALTERNATIVA Monofásica + FV Monofásica + V2C ControlBox
Contador
Cuadro Principal de protecciones
Inversor
Conector RJ·45
Pinzas amperimétricas V2C

Este esquema se tendrá que seguir cuando el instalador se encuentre ante la imposibilidad de abrazar con la pinza amperimétrica el cable de la acometida general (jack 1). Así, habrá que abrazar el cable del consumo de casa y el cable de consumo del coche (aguas abajo).

Esquema instalación Monofásica CON ADECUACIÓN + FV Monofásica + V2C ControlBox
(Adecuación de instalación según normativa ITC-BT 52)
Contador
Cuadro Principal de protecciones
Inversor
Cuadro Secundario
de protecciones
Pinzas amperimétricas V2C
Conector RJ-45
Adecuación

En esta situación la instalación fotovoltaica no está inyectando en el cuadro del cargador esto impide usar la pinza para medir la energía solar, debido a la distancia a la que se encuentra, lo que imposibilita el correcto funcionamiento del V2C ControlBox. Es aconsejable realizar la adecuación, tal y como muestra el esquema, cambiando la inyección de la energía solar del cuadro secundario al cuadro principal para poder realizar las mediciones correctas.

¿Cómo realizar la instalación del V2C ControlBox?

NOTA: Si el e-Charger y el inversor no están conectados al cuadro principal de la vivienda es necesario realizar una adecuación previa de la instalación reflejada en el esquema correspondiente (línea verde).

Conecta el medidor a la placa de control del e-Charger mediante un cable de datos con 8 hilos, que se crimpa de forma paralela con un conector RJ-45 en ambos extremos. Los medidores V2C no requieren alimentación propia y cuentan con un LED para verificar la correcta conexión. Tanto el medidor como el e-Charger disponen de sus propias entradas RJ-45.

El dispositivo no sufre interferencias cuando el cable de comunicación se encuentra junto al cable eléctrico de la instalación, pero se recomienda utilizar cable de Categoría 6 para obtener un rendimiento óptimo. Para conectar el cable de comunicación UTP desde el e-Charger hasta el V2C ControlBox es necesario seguir la normativa de conexión directa 568A o 568B para el crimpado del conector RJ-45.

Para instalaciones monofásicas, el toroidal (pinza) deberá leer el consumo total de la vivienda, incluyendo el punto de recarga. Si la instalación es monofásica, el toroidal deberá instalarse en la acometida de la vivienda o, en su defecto, en garajes comunitarios en el cable que viene del contador. Es necesario localizar la fase que alimenta el total de la instalación. Normalmente, se trata de la acometida proveniente del contador y será de color gris, negro o marrón. Una vez identificada, se debe conectar la pinza amperimétrica y cerrar el clip para sujetar firmemente al cable.

IMPORTANTE: el sensor debe abarcar la fase TOTAL para leer la energía de toda la instalación (vivienda + e-Charger). El cable de las pinzas amperimétricas no puede manipularse en ningún caso y siempre deben colocarse en la dirección del sentido de la corriente (apuntando hacia el cuadro principal de la vivienda) en instalaciones fotovoltaicas.

Monofásico

Trifásico

Monofásico + Fotovoltaica

Trifásico + Fotovoltaica

Conectar los sensores al V2C ControlBox atendiendo a los siguientes criterios. La posición 1 corresponde a la acometida de la vivienda. La posición 4 corresponde a la salida de la fotovoltaica. Es importante consultar el esquema para la correcta conexión.

Importante: El logo de V2C del e-Charger parpadeará en color rojo en caso de existir error de comunicación. La causa más probable reside en el cable de red (el problema puede ser ocasionado por un mal crimpado del conector del cable Ethernet). Por favor, en este caso vuelva a crimpar, conectar y comprobar el cable. Es necesario recordar que por este cable de red no pasará Internet, sino datos e información a Trydan.

Medidores WiFi

Esquema instalación NORMAL Monofásica + FV Monofásica + Medidor Shelly (Ej.)
Contador
Cuadro Principal de protecciones
Inversor
Comunicación Wifi
Pinzas amperimétricas V2C

Este esquema deberá seguirse cuando no se pueda llevar un cable Ethernet desde el medidor al cargador, así se planteará la comunicación entre el dispositivo y el e-Charger de forma inalámbrica. Es importante que el medidor Shelly y el cargador estén conectados a la misma red WiFi del usuario (no a la que genera el propio cargador).

Esquema instalación Monofásica CON ADECUACIÓN + FV Monofásica + Medidor Shelly (Ej.)
(Adecuación de instalación según normativa ITC-BT 52)
Contador
Cuadro Principal de protecciones
Inversor
Cuadro Secundario de protecciones
Pinza amperimétrica V2C
Comunicación WiFi

En esta situación la instalación fotovoltaica no está inyectando en el cuadro del cargador esto impide usar la pinza para medir la energía solar, debido a la distancia a la que se encuentra, lo que imposibilita el correcto funcionamiento del V2C ControlBox. En estos casos se aconseja realizar la adecuación mediante un medidor WiFi (ej. Shelly) tal y como muestra el esquema. Este tipo de medidores bidireccionales nos permite medir la energía consumida en el hogar y la que exportamos a la red eléctrica con una sola pinza, no nos permitirá conocer la producción fotovoltaica pero todos los modos de carga funcionarán correctamente. Es importante que el medidor Shelly y el cargador estén conectados a la misma red WiFi del usuario (no a la que genera el propio cargador).

¿Cómo realizar la instalación del medidor Shelly?

La instalación del medidor Shelly será diferente para instalaciones monofásicas y trifásicas puesto que el dispositivo es diferente en cada caso. Este tipo de medidores necesitan alimentación a la corriente.

Leyenda
N Entrada neutra (110-230V AC)
L Entrada de línea (110-230 V CA)
P1+ Conexión positiva de la pinza amperimétrica 1
P1- Conexión negativa de la pinza amperimétrica 1
P2+ Conexión positiva de la pinza amperimétrica 2
P2- Conexión negativa de la pinza amperimétrica 2

Tipo de instalación P1+ P1- P2+ P2- L O N
Monofásica X X X X
Monofásica + FV (Op.1 – adecuación) X X X X
Monofásica + FV (Op.2 – normal) X X X X X X
Tipo de instalación P1+ P1- P2+ P2- L O N
Monofásica X X X X
Monofásica + FV (Op.1 – adecuación) X X X X
Monofásica + FV (Op.2 – normal) X X X X X X

En la opción 1 no se podrá conocer la producción fotovoltaica, pero sí se podrán medir los excedentes. En la opción 2 se podrá conocer la producción fotovoltaica y excedentes. Trydan es compatible con todos los modos de carga en ambos casos.

* El esquema de medidor Shelly puede utilizarse como referencia para todo tipo de medidores WiFi.

Otros medidores

Esquema instalación Monofásica CON ADECUACIÓN + FV Monofásica + Medidor cableado (Ej.)
Contador
Cuadro Principal de protecciones
Inversor
Cuadro Secundario de protecciones
Pinzas amperimétricas V2C
Conector RJ – 45

Este medidor lo utilizaremos cuando no se pueda realizar la instalación con el esclavo V2C 2.0 (debido a que el inversor está conectado en otro cuadro distinto al cargador) y tampoco sea posible  contar con señal WiFi (que nos permitiría utilizar un medidor WiFi).En esta situación la instalación fotovoltaica no está inyectando en el cuadro del cargador esto impide usar la pinza para medir la energía solar, debido a la distancia a la que se encuentra, lo que imposibilita el correcto funcionamiento del medidor V2C 2.0.
Este tipo de medidores bidireccionales nos permite medir la energía consumida en el hogar y la que exportamos a la red eléctrica.
El e-Charger no realiza las mediciones de la energía fotovoltaica aunque sí es compatible con todos los modos de carga. En estos casos se aconseja realizar la adecuación tal y como muestra el esquema.

¿Cómo realizar la instalación de los medidores cableados?

En caso de tener que utilizar un medidor cableado, habrá que seguir los esquemas o indicaciones tal y como esté indicado en cada dispositivo.
Habitualmente se harán la conexión del pin 4 del conector RJ-45 de Trydan al puerto B- y el pin 5 del conector RJ-45 de Trydan al puerto A+ del RS485 del medidor/meter.
En el caso específico de algunos medidores que indican que el puerto de comunicación B es positivo (B+) y el puerto A es negativo (A-), para conectar correctamente, debes unir el pin 4 del conector RJ-45 de Trydan al puerto A- y el pin 5 del conector RJ-45 de Trydan al puerto B+ del medidor.

Pasos para realizar la instalación
  1. Conecta el cable de neutro en el pin 3 y el cable de fase en el pin 4.
  2. Conecta el cable blanco de la pinza amperimétrica en el pin 1 y el cable negro en el pin 2.
  3. Conecta el medidor a la placa de control del cargador mediante un cable UTP. Realiza la conexión en el medidor únicamente con dos cables: el 4 debes conectarlo al pin 9, y el 5 debes conectarlo al pin 10.

NOTA: Es importante que los hilos del UTP sueltos queden aislados y no hagan contacto entre ellos.

ESQUEMAS DE INSTALACIÓN FOTOVOLTAICA TRIFÁSICA

V2C ControlBox (Medidor V2C 2.0)

Esquema instalación NORMAL Trifásica + FV Trifásica + V2C ControlBox
Contador
Cuadro Principal de protecciones
Inversor
Conector RJ·45**
Pinzas amperimétricas V2C

Plantea una de las situaciones más comunes que puede encontrar un instalador. La pinza amperimétrica posicionada en el jack 1, 2 y 3 abrazando los cables de la acometida general y las pinzas posicionadas en el jack 4, 5 y 6 abrazado los cables de la producción fotovoltaica.
Las pinzas de la producción fotovoltaica deben colocarse en orden correlativo con las fases 1, 2 y 3 de la vivienda.

** En caso de que el cargador sea monofásico solo se alimentará con la fase 1 de su cuadro.

Esquema instalación ALTERNATIVA Trifásica + FV Trifásica + V2C ControlBox
Contador
Cuadro Principal de protecciones
Inversor
Conector RJ·45
Pinzas amperimétricas V2C

Este esquema se tendrá que seguir cuando el instalador se encuentre ante la imposibilidad de abrazar con las pinzas amperimétricas los cables de la acometida general (jack 1, 2 y 3). Así, habrá que abrazar los cables del consumo de casa y el cable de consumo del coche (aguas abajo).

¿Cómo realizar la instalación del V2C ControlBox?

NOTA: Si el e-Charger y el inversor no están conectados al cuadro principal de la vivienda es necesario realizar una adecuación previa de la instalación reflejada en el esquema correspondiente (línea verde).

Conectar el esclavo a la placa de control del e-Charger mediante un cable de datos con 8 hilos, que se crimpa de forma paralela con un conector RJ-45 en ambos extremos. Los esclavos no requieren alimentación propia y cuentan con un LED para verificar la correcta conexión. Tanto el esclavo como el e-Charger disponen de sus propias entradas RJ-45.

El dispositivo no sufre interferencias cuando el cable de comunicación se encuentra junto al cable eléctrico de la instalación, pero se recomienda utilizar cable de Categoría 6 para obtener un rendimiento óptimo.Para conectar el cable de comunicación UTP desde el e-Charger hasta el esclavo V2C 2.0 es necesario seguir la normativa de conexión directa 568A o 568B para el crimpado del conector RJ-45.

Localizar las fases que alimentan el total de la instalación, normalmente, se trata de las acometidas provenientes del contador y serán de color gris, negro o marrón. Conectar las pinzas amperimétricas y cerrar el clip para sujetar firmemente al cable. En una instalación trifásica, se deben utilizar las 3 pinzas (ver gráfico esclavo) y sujetar todos los cables previamente expuestos.

IMPORTANTE: el sensor debe abarcar la fase TOTAL para leer la energía de toda la instalación (vivienda + e-Charger). El cable de las pinzas amperimétricas no puede manipularse en ningún caso y siempre deben colocarse en la dirección del sentido de la corriente (apuntando hacia el cuadro principal de la vivienda) en instalaciones fotovoltaicas.

Monofásico

Trifásico

Monofásico + Fotovoltaica

Trifásico + Fotovoltaica

Conectar los sensores al V2C ControlBox atendiendo a los siguientes criterios. Las posiciones 1, 2 y 3 corresponden a la acometida de la vivienda.
Las posiciones 4, 5 y 6 corresponden a la salida de la fotovoltaica.
Es importante consultar el esquema para la correcta conexión.

Importante: El logo de V2C del e-Charger parpadeará en color rojo en caso de existir error de comunicación. La causa más probable reside en el cable de red (el problema puede ser ocasionado por un mal crimpado del conector del cable Ethernet). Por favor, en este caso vuelva a crimpar, conectar y comprobar el cable. Es necesario recordar que por este cable de red no pasará Internet, sino datos e información a Trydan.

Medidores WiFi

¿Cómo realizar la instalación del medidor Shelly en instalaciones trifásicas?

La instalación del medidor Shelly será diferente para instalaciones monofásicas y trifásicas puesto que el dispositivo es diferente en cada caso. Este tipo de medidores necesitan alimentación a la corriente.

Leyenda
N – Entrada neutra (110 – 230V AC);
VA – Entrada de línea Fase A (110-230 V CA);
VB – Entrada de línea Fase B (110-230 V CA);
VC – Entrada de línea Fase C (110-230 V CA);
IA – IA+ – Entrada para pinza amperimétrica de fase A
IB – IB+ – Entrada para pinza amperimétrica de fase B
IC – IC+ – Entrada para pinza amperimétrica de fase C
IN – IN+ – Entrada para transformador de corriente de neutro

Tipo de instalación IN- IN+ IC- IC+ IB- IB+ IA- IA+ N VA VB VC I O
Trifásica X X X X
Trifásica + FV X X X X
Tipo de instalación Monofásica Trifásica
IN- / IN+
IC- / IC+ X X
IB- / IB+ X X
IA- / IA+ X X
N X X
VA
VB
VC
I
O

Otros medidores

¿Cómo realizar la instalación de los medidores cableados en instalaciones trifásicas?

En caso de tener que utilizar un medidor cableado, habrá que seguir los esquemas o indicaciones tal y como esté indicado en cada dispositivo. Igual que en los medidores cableados monofásicos se harán la conexión del pin 4 del conector RJ-45 de Trydan al puerto B- y el pin 5 del conector RJ-45 de Trydan al puerto A+ del RS485 del medidor/meter.
En el caso específico de algunos medidores que indican que el puerto de comunicación B es positivo (B+) y el puerto A es negativo (A-), para conectar correctamente, debes unir el pin 4 del conector RJ-45 de Trydan al puerto A- y el pin 5 del conector RJ-45 de Trydan al puerto B+ del medidor.

Pasos para realizar la instalación
  1. El equipo dispone de 3 pinzas amperimétricas. Conecta S2 (negro) y S1 (blanco) en sus respectivos puertos. El número de fase va indicado en la parte inferior, siendo 3, 2 y 1.
  2. Alimenta el neutro, la fase 3, 2 y 1 en la parte inferior.
    Es obligatorio alimentar el LA con la fase número 1 y el NA con el neutro para darle corriente al medidor.
  3. Conecta el medidor a la placa de control del cargador mediante un cable UTP. Realiza la conexión en el medidor únicamente con dos cables: el 4 debes conectarlo al pin B-, y el 5 debes conectarlo al pin A+.

NOTA: Es importante que los hilos del UTP sueltos queden aislados y no hagan contacto entre ellos.

¿Cómo realizar la instalación para un nuevo suministro dedicado con V2C ControlBox?

Pasos a seguir para la configuración y activación

Una vez realizada la instalación del medidor correspondiente, es obligatorio configurar de manera óptima el control dinámico de potencia. Sin este paso, el e-Charger no asignará de manera automática y dinámica los excedentes de energía sobrantes de la vivienda a la carga del vehículo eléctrico.

Se puede realizar esta configuración tanto por Bluetooth o WiFi (en caso de disponer de esta conexión) y acceder desde la aplicación V2C Cloud o desde www.v2c.cloud en el ordenador, con las credenciales de usuario y contraseña. En ambos casos, sigue las indicaciones que se muestran en la imagen.

Una vez configurado, vuelve a la pantalla de configuración del e-Charger para acceder a ‘configurar control dinámico’ y poder personalizarlo.

* La instalación del medidor debe ser realizada por un profesional. Se utilizará el V2C ControlBox por defecto si no se dispone de uno diferente. Existen diversas versiones de medidores, algunas de las cuales permiten una integración directa con inversores fotovoltaicos. Por tanto, es crucial seleccionar el medidor o inversor apropiado, considerando el tipo de instalación existente, y guardar la configuración.

¿Cómo personalizar el control dinámico de potencia?

Los usuarios de los puntos de recarga que tengan activada la función de control dinámico de potencia, pueden personalizarla a través de la app V2C Cloud o a través del portal www.v2c.cloud. Selecciona el e-Charger y accede a su configuración.

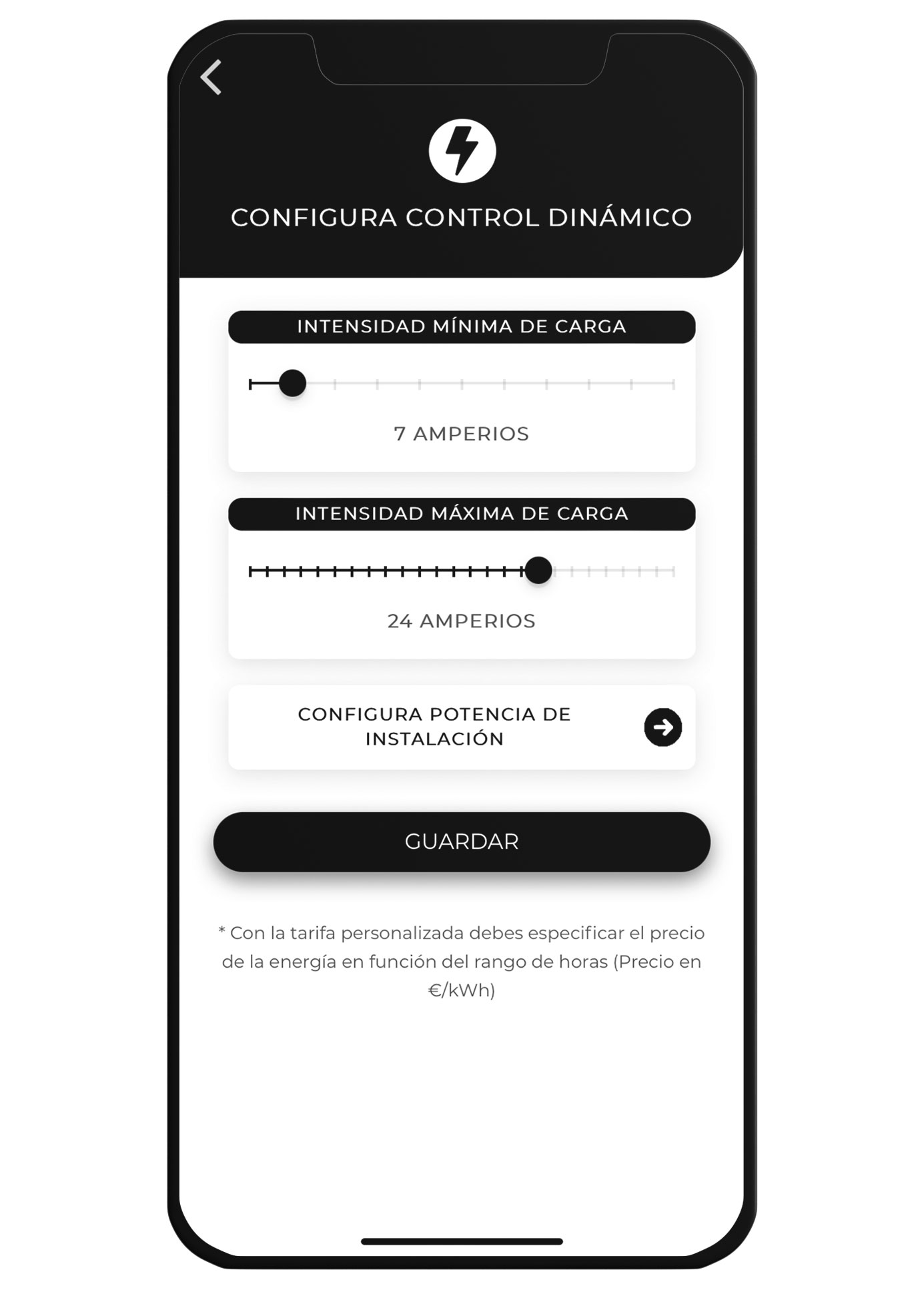

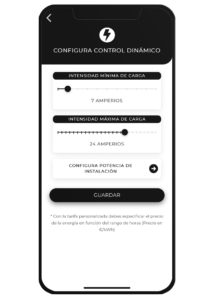

Desliza para determinar el intervalo entre la intensidad mínima y la máxima entre los que oscilará la carga (entre el valor máximo del rango y el valor de la potencia contratada, siempre prevalecerá el que sea inferior).

Accede al apartado ‘configura perfil de carga’, para planificar diferentes personalizaciones del control dinámico según los modos de energía y tramos horarios. Puedes configurar la selección de los tramos de potencia por horas, así como diferenciar entre fin de semana y entre semana.*

Es posible realizar la configuración a través de Bluetooth o WiFi (en caso de disponer de esta conexión).

La personalización de la configuración de la potencia solo se puede realizar si previamente el control dinámico está activado correctamente.

* Al seleccionar, editar o eliminar una personalización pulsar el botón guardar para asegurar que todos los cambios se guardan correctamente.
** Es imprescindible rellenar los tramos horarios por completo, las 24 horas del día sin dejar hueco, así como de lunes a viernes, y los fines de semana. En caso de no ser así, no es posible guardar la personalización.

MODOS DE GESTIÓN DE LA ENERGÍA

Trydan incorpora el sistema de integración fotovoltaica más avanzado del mercado. Ha sido diseñado de forma meticulosa para sacar el máximo partido a la energía producida por los paneles solares. Por ello, para instalaciones que poseen generación fotovoltaica se han ideado varios modos de gestión de la energía en el control dinámico:

FV Exclusivo

En el Modo Exclusivo Solar, el cargador Trydan se centra en aprovechar al máximo la energía solar para reducir el consumo de la red eléctrica convencional. Este modo busca lograr un consumo de energía de la vivienda desde la red eléctrica igual a 0 kW siempre que haya suficiente energía solar disponible o, en su defecto, utilizar los excedentes.
Cuando la producción de energía solar en la vivienda supera la demanda del hogar, por ejemplo, si se está generando 3 kW pero solo se utiliza 1 kW, Trydan ajusta la distribución de energía de manera inteligente. Si enchufas el coche en ese momento, el cargador Trydan buscará modificar la exportación solar para que sea igual a 0 kW. Esto significa que los 2 kW adicionales se dirigirán a cargar el coche eléctrico en lugar de enviarse a la red eléctrica.
Sin embargo, el Modo Exclusivo Solar también es consciente de las fluctuaciones en la producción solar. Por ejemplo, durante la noche o en días nublados, la generación de energía solar puede disminuir a 1.2 kW o menos. En tales casos, si la demanda de energía en la vivienda continúa, Trydan detendrá la carga del coche eléctrico. Esto garantiza que no se agoten los recursos eléctricos necesarios para mantener el hogar funcionando de manera óptima.

Potencia contratada

Consumo del coche (Priorizando siempre la vivienda)

Generación fotovoltaica

Parada de carga

FV + Mínima potencia

En el Modo Mínimo de Red + Fotovoltaica, Trydan busca aprovechar al máximo los excedentes sin sacrificar la continuidad de la carga.
A diferencia del modo fotovoltaico exclusivo, donde Trydan podría cortar la carga si no hay suficiente energía solar, con esta configuración se mantiene un umbral mínimo de carga, generalmente configurado por el cliente a través de la aplicación V2C Cloud o de www.v2c.cloud, que puede oscilar de 6 a 15 amperios (1.3 – 3.4 kW). Este valor garantiza que el coche siempre cargue al menos a una potencia mínima.
Las ventajas de este modo con respecto al anterior son la continuidad en la carga y poder aprovechar al máximo los excedentes complementándolos con un consumo mínimo de la red hasta alcanzar 1.3 kW (potencia mínima de carga) configurables.
Durante la noche, cuando la producción solar es nula, Trydan mantendrá una carga mínima mediante la energía del proveedor, garantizando su continuidad incluso en condiciones de baja producción solar.
*En instalaciones fotovoltaicas que cuenten con batería, si el objetivo es evitar la descarga de la misma, se debe configurar el inversor para limitar dicha descarga.

Potencia contratada

Consumo del coche (Priorizando siempre la vivienda)

Generación fotovoltaica

Red + Fotovoltaica (Máxima velocidad de carga)

Este modo se configura para cargar a la máxima potencia contratada con el proveedor de energía, además de la producción solar disponible. Por ejemplo, si la capacidad contratada es de 5 kW y la producción fotovoltaica actual es de 1.2 kW, Trydan cargará a 6.2 kW siempre que sea posible, es decir, mientras no cambie ni el consumo de la casa ni la producción solar.
Si el consumo de red supera la potencia contratada con el distribuidor, Trydan cortará la carga del vehículo hasta que el consumo de la vivienda disminuya o aumente la producción solar. Así evitaremos sobrepasar la potencia contratada.

Potencia contratada

Consumo del coche (Priorizando siempre la vivienda)

Generación fotovoltaica

Sin carga

Permite a los usuarios tener un control total sobre el proceso de carga de su vehículo eléctrico. En lugar de cargar automáticamente, este modo brinda la capacidad de programar interrupciones según preferencias y necesidades.
La característica distintiva de este modo es que se pueden programar tramos de tiempo específicos en los cuales no se desea que la carga del vehículo eléctrico tenga lugar. Esto es útil, por ejemplo, para evitar hacer uso de la red durante horas pico de demanda eléctrica.

Sin inyección o aislada

En el caso de instalaciones aisladas, el e-Charger no tiene acceso a un contador de electricidad tradicional ni a parámetros como la potencia contratada. En su lugar, se utiliza un inversor que mide el consumo instantáneo de la casa y genera la energía correspondiente a lo que la casa consume en ese momento. Las baterías también desempeñan un papel fundamental al almacenar la energía solar excedente durante el día para su uso durante la noche.
El objetivo principal en este contexto es priorizar cargar el vehículo eléctrico con la energía solar, sin emplear la energía almacenada en las baterías, siempre que sea posible.
En este entorno Trydan requiere una conexión directa con un inversor que permita la lectura de la potencia instantánea de las baterías para obtener información sobre la energía disponible y las condiciones de carga. De esta manera, será posible realizar un ajuste dinámico de la carga del coche eléctrico en función del consumo de la casa y de la energía disponible en ese momento.
Si la casa comienza a consumir más energía, el e-Charger reduce la carga del coche para evitar la descarga de la batería de la casa. Por el contrario, si la casa consume menos energía, incrementa la carga del coche.

Personalizar el control dinámico de potencia

¿Cómo personalizar la tasa de refresco del control dinámico de potencia?

Posibles errores de conexión

Si al activar el control dinámico de potencia en el punto de recarga Trydan existe un error, en el display del cargador aparecerá un código correspondiente al error (Indicaciones disponibles a partir de la versión 1.6.18.)
Las soluciones a los errores establecidos a continuación corresponden a la versión 1.6.18 o superiores. En caso de tener una versión inferior, actualiza el cargador y comprueba de nuevo la siguiente lista.

NOTA IMPORTANTE: estos errores derivan de un fallo de comunicación entre Trydan y el inversor o medidor y limitan la carga de su vehículo al mínimo. Es imprescindible consultar la solución al error que aparece en el display. En caso de persistir el error comunícalo a nuestro departamento de Soporte y desactiva el control dinámico de carga para poder cargar a la intensidad fija establecida.

ERROR 00 000
A
B

Las dos primeras cifras indican el medidor o inversor que estamos utilizando. Es importante seleccionar el adecuado cuando se configura el control dinámico de potencia y revisar que esté correcto en el caso de error.

Errores – A

00 Medidor Shelly
01 V2C ControlBox
02 Medidor V2C 1.0
03 Conexión a inversor Huawei
04 Conexión a inversor Solax
05 Conexión a inversor Kostal
06 Conexión a inversor Fronius
07 Conexión a inversor Ingeteam
08 Conexión a medidor Wibeee
09 Conexión a medidor Victron
10 Conexión a inversor SolarEdge
11 Uso de protocolo MQTT

12 Conexión a inversor Goodwe
13 Conexión a inversor SAJ / GreenHeiss
14 Conexión a inversor Solis
15 Conexión a medidor Chint DDSU666
16 Conexión a medidor Eastron
17 Conexión a medidor Phoneix Contact
18 Conexión a medidor Carlo Gavazzi
19 Conexión a medidor SMA
20 Conexión a inversor Deye / Turbo Energy
21 Conexión a inversor ENPHASE
22 Conexión a medidor WiFi P1 Meter

Errores – B

001 Para equipos Goodwe con protocolo UDP
Comprobar:

– Tanto el inversor como el cargador están conectados a internet.
– La IP del inversor está asignada incorrectamente en el e-Charger.

002 Para medidor V2C 1.0 y 2.0: las tramas llegan corruptas.
Comprobar:
– Correcto crimpado del conector RJ-45 en ambos extremos.
– Correcta configuración del control dinámico con el medidor seleccionado correspondiente a la instalación.

003 Posible ruido en la señal V2C ControlBox.
Comprobar:
– Correcto crimpado del conector RJ-45 en ambos extremos.
– Correcta configuración del control dinámico con el medidor seleccionado correspondiente a la instalación.

004 Trydan está desconectado del WiFi e intentando reconectar y el medidor WiFi usa esa tecnología WiFi para conectarse.
Comprobar:
– Correcta conexión de ambos dispositivos a la misma WiFi del cliente (no al cargador)
– Que la intensidad de la señal sea óptima o mejorar mediante un repetidor la conexión WiFi a la que ambos estén conectados.

005 El V2C ControlBox conectado mediante RJ-45 no responde.
Comprobar:
– Correcto crimpado del conector RJ-45 en ambos extremos.

006 Se hace una petición HTTP y da fallo de conexión (Shelly, Solax, Kostal Piko, Enphase, P1 Meter, SAJ [Datos Solares], Wibeee). Falla al intentar conectar al servidor Modbus TCP (Huawei, Kostal Plenticore, Fronius, Ingeteam, SMA Sunny, SolarEdge, Victron).
Comprobar:
– Correcta conexión de ambos dispositivos a la misma WiFi del cliente (no al cargador).
– La IP del inversor está asignada incorrectamente en el e-Charger.
– Que la intensidad de la señal sea óptima o mejorar mediante un repetidor la conexión WiFi a la que ambos estén conectados.
– Correcta configuración del inversor respecto de los parámetros de la comunicación con Trydan.

007 La búsqueda automática de Shelly no encontró ningún dispositivo.
Comprobar
– Cambio a IP fija del Shelly en el cargador Trydan.
– Correcta conexión de ambos dispositivos a la misma WiFi del cliente (no al cargador).

008 Se ha seleccionado un medidor con tecnología WiFi y Trydan nunca se conectó a la red WiFi configurada.
Comprobar
– Correcta conexión de ambos dispositivos a la misma WiFi del cliente con señal suficiente (no al cargador).

009 Se recibe un Timeout de la petición al medidor.
Comprobar
– Correcto crimpado del conector RJ-45 en ambos extremos.
– Correcta configuración del inversor respecto de los parámetros de la comunicación con Trydan.
– En el caso de un inversor o medidor WiFi la correcta conexión de ambos dispositivos a la misma WiFi del cliente con señal suficiente (no al cargador).
– La IP del inversor y configurarla correctamente en el control dinámico de potencia de Trydan.
– Inversor Solax: Correcta versión del Pocket WiFi V2.033.20 (link de descarga incluido en el manual).

010 Se recibe dato de pinza no conectada en un canal que es necesario
(Mono + FV pinza 1 o 4, Trifásico pinzas 1, 2 o 3)
Comprobar
– Correcta colocación de las pinzas en las fases indicadas en el esquema correcto de instalación en cada caso.

* Si el código de error es mayor a 011, son errores tipificados en el protocolo MODBUS RTU o TCP. Solo para personal especializado. Puede generar una solicitud en el Centro de Soporte Técnico y nos pondremos en contacto lo antes posible.

021 LLEGAL_FUNCTION
022 ILLEGAL_DATA_ADDRESS
023 ILLEGAL_DATA_VALUE
024 SERVER_DEVICE_FAILURE
025 ACKNOWLEDGE
026 SERVER_DEVICE_BUSY
027 NEGATIVE_ACKNOWLEDGE
028 MEMORY_PARITY_ERROR
030 GATEWAY_PATH_UNAVAIL
031 GATEWAY_TARGET_NO_RESP
032 SERVER_RTU_INACTIVE244. TIMEOUT
245 INVALID_SERVER
246 CRC_ERROR
247 FC_MISMATCH
248 SERVER_ID_MISMATCH
249 PACKET_LENGTH_ERROR

250 PARAMETER_COUNT_ERROR
251 PARAMETER_LIMIT_ERROR
252 REQUEST_QUEUE_FULL
253 ILLEGAL_IP_OR_PORT
254 IP_CONNECTION_FAILED
255 TCP_HEAD_MISMATCH
256 EMPTY_MESSAGE
275 UNDEFINED_ERROR

¿Necesitas soporte técnico?

Genera una solicitud en el Centro de Soporte Técnico y nos pondremos en contacto contigo lo antes posible para ofrecerte la mejor solución.
