Manuel d’installation pour Alva
La bonne installation d’un e-Charger est une étape essentielle pour garantir son bon fonctionnement. Il est indispensable de connaître les risques, les étapes clés et les outils nécessaires afin de réaliser une installation sûre et conforme.
Ce manuel d’installation rassemble toutes les informations nécessaires pour vous accompagner tout au long du processus d’installation de notre e-Charger Alva. Vous y trouverez les indications essentielles pour réaliser ces opérations avec précision et dans le respect des exigences techniques en vigueur.
Ce manuel peut être mis à jour et son contenu modifié sans préavis. Toutes les images présentées dans ce manuel d’installation sont fournies à titre illustratif et peuvent différer du produit final réel.
Vous pouvez également télécharger le manuel d’installation complet en PDF.
- Outils nécessaires pour l'installation
- Accessoires fournis avec le chargeur
- Installation murale et câblage
- Installation électrique
- Installation du contrôle dynamique de puissance (optionnel)
- Configuration dans l'application V2C Cloud
- Caractéristiques générales
- Avertissements de sécurité à prendre en compte
- Vous avez besoin d’assistance technique ?
Outils nécessaires pour l’installation
Perceuse
Tournevis
Niveau et crayon
Accessoires fournis avec le chargeur
1x
Support de fixation
4x
Cheville N8 L40 (Ø8 x 40mm)
4x
Vis DIN 7982, 5,5 x 45mm
4x
Clé des serrures de l’équipement
2x
Rondelle DIN 9021 M6
Installation murale et câblage
Alva dispose de deux configurations d’installation murale et de câblage selon la présence ou non de protections électriques intégrées. Les quatre premières étapes sont communes aux deux configurations.
Souhaitez-vous connaître en détail les différents éléments qui composent l’équipement avant toute manipulation ? Consultez la vue éclatée interne.
Installation de la version avec protections électriques intégrées

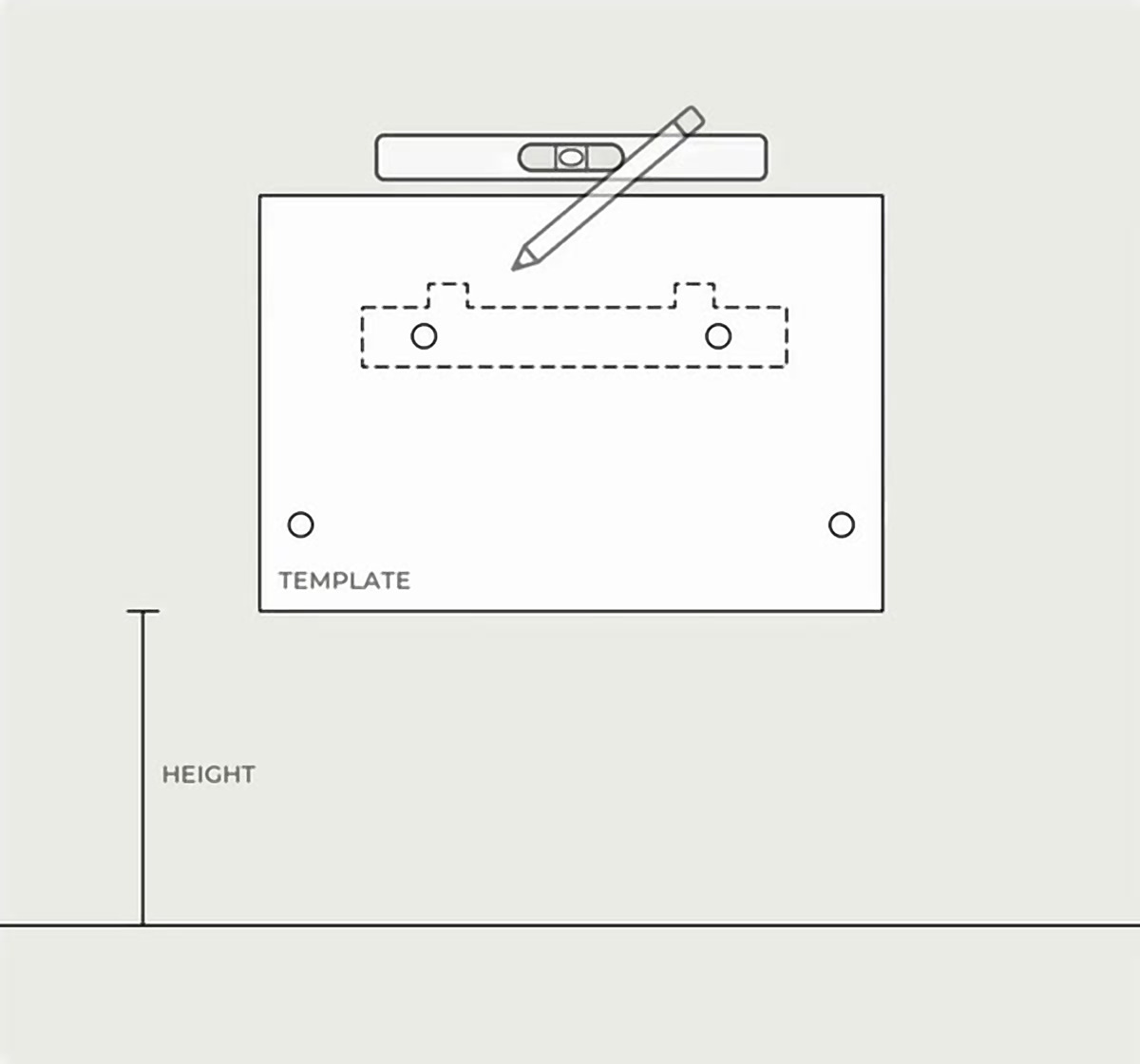

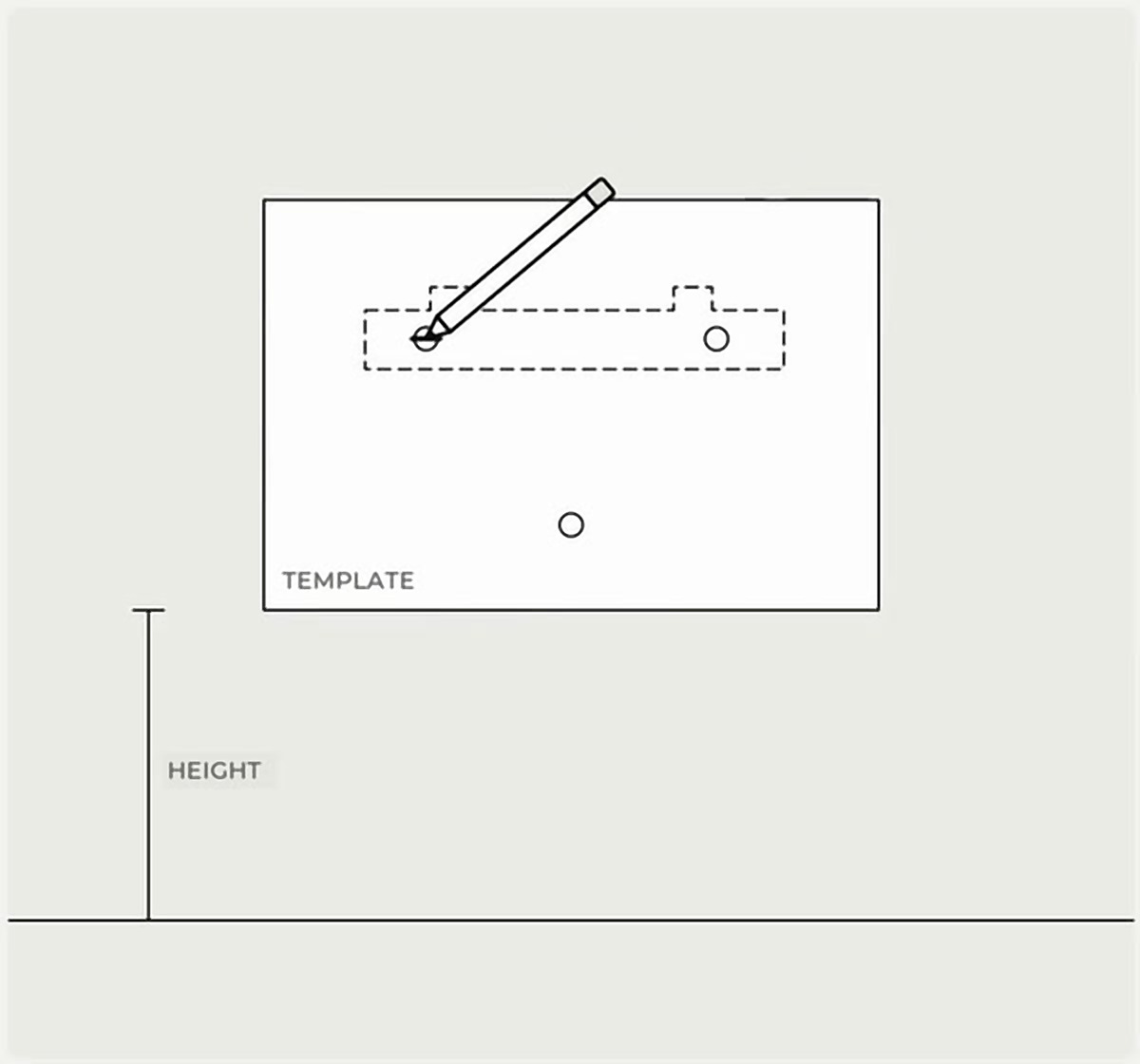

Placez le gabarit à la hauteur souhaitée et marquez les points de perçage pour la fixation murale en respectant les dimensions indiquées.
Percez les quatre repères pour installer les quatre chevilles et les quatre vis fournies (vis DIN 7982 5,5 x 38), puis fixez le support avec les deux vis supérieures.

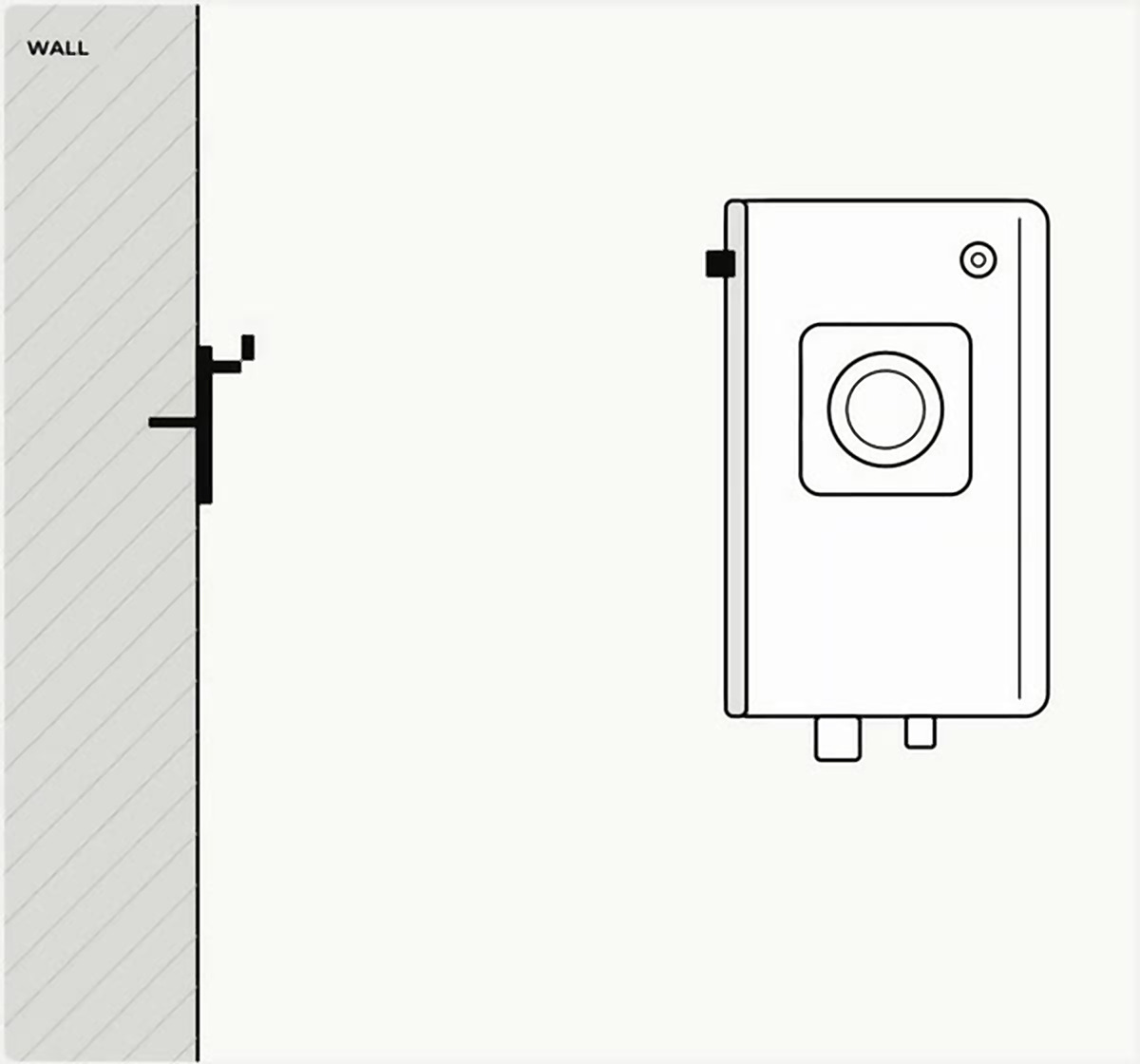

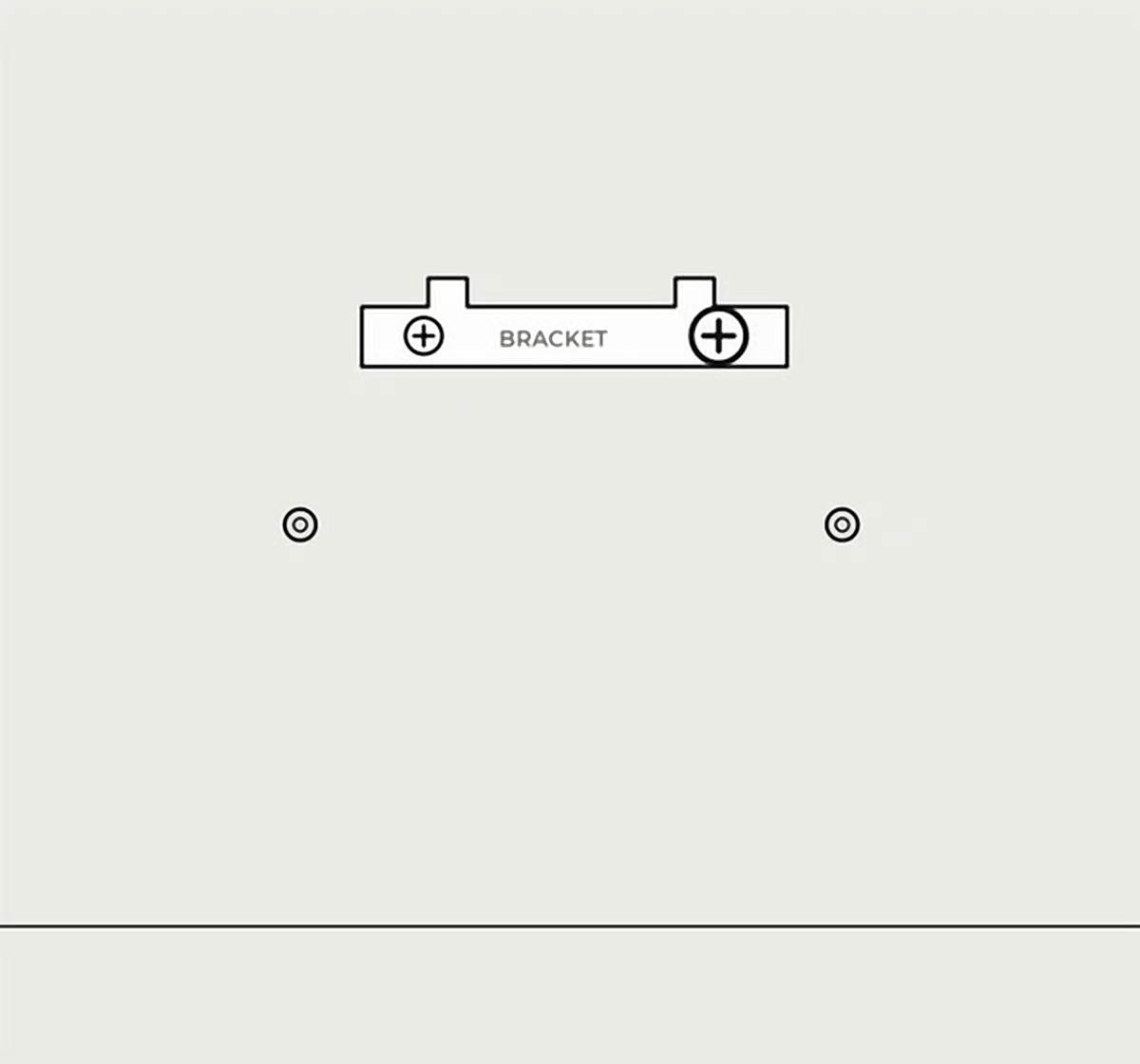

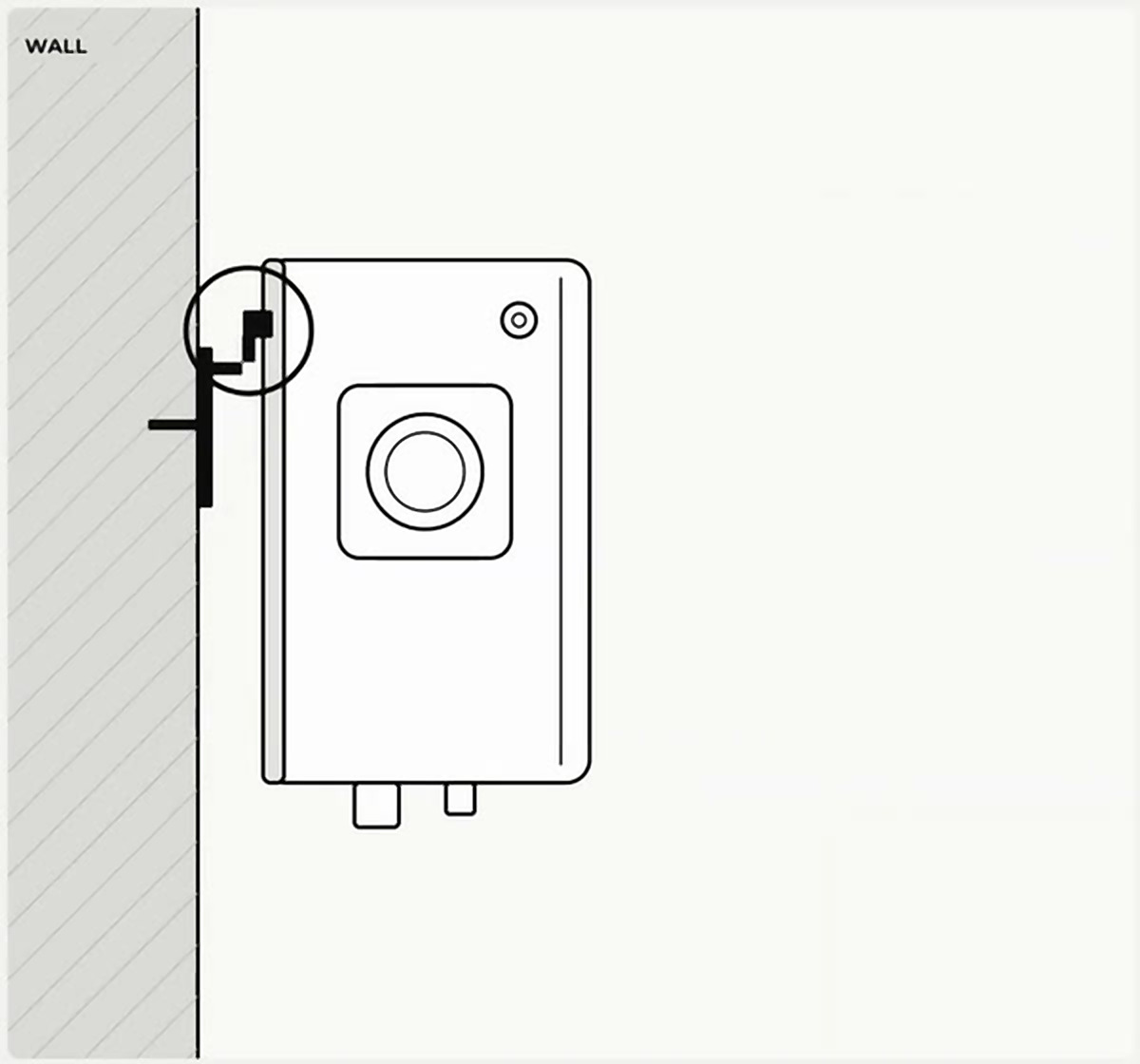

Ajustez le support de l’équipement contre le mur.

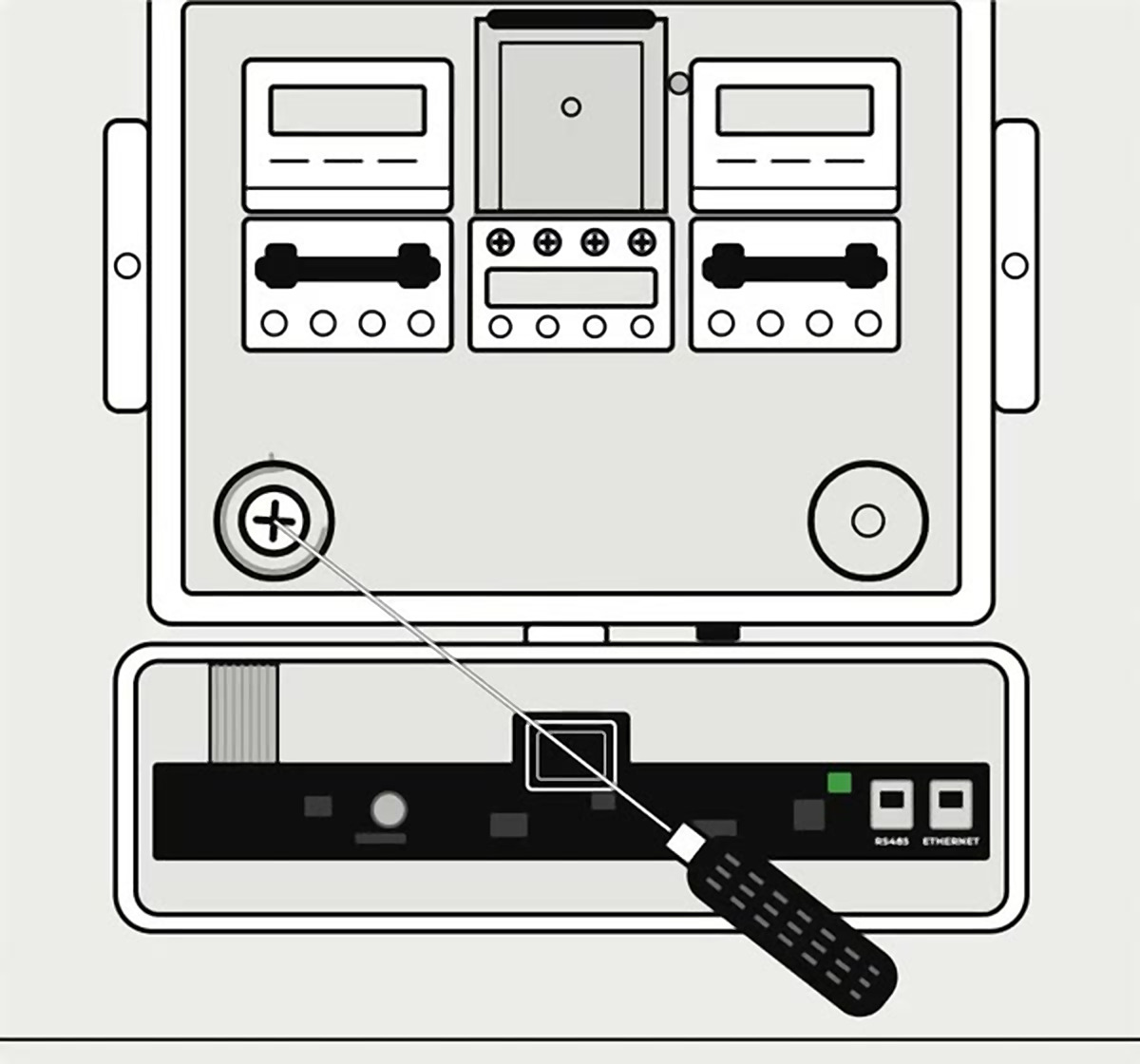

Fixez l’appareil au mur à l’aide des deux chevilles inférieures, en utilisant les chevilles, vis et écrous fournis (vis DIN 943 M5). Veillez à réaliser cette fixation dans les deux coins intérieurs de l’appareil.

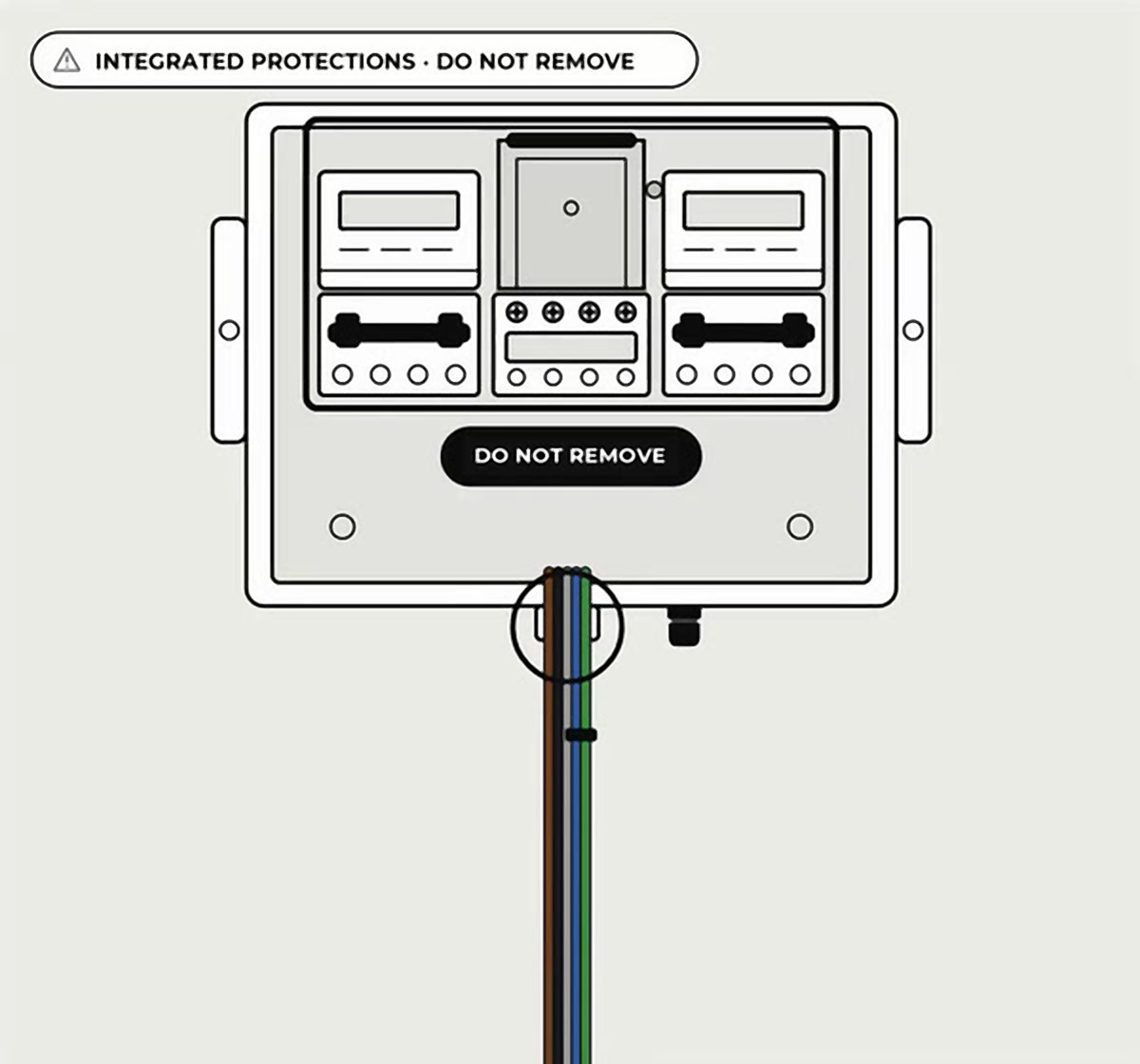

Insérez les câbles dans le raccord. Commencez par trois câbles, puis insérez les deux câbles restants. Utilisez un guide-câble (non fourni).

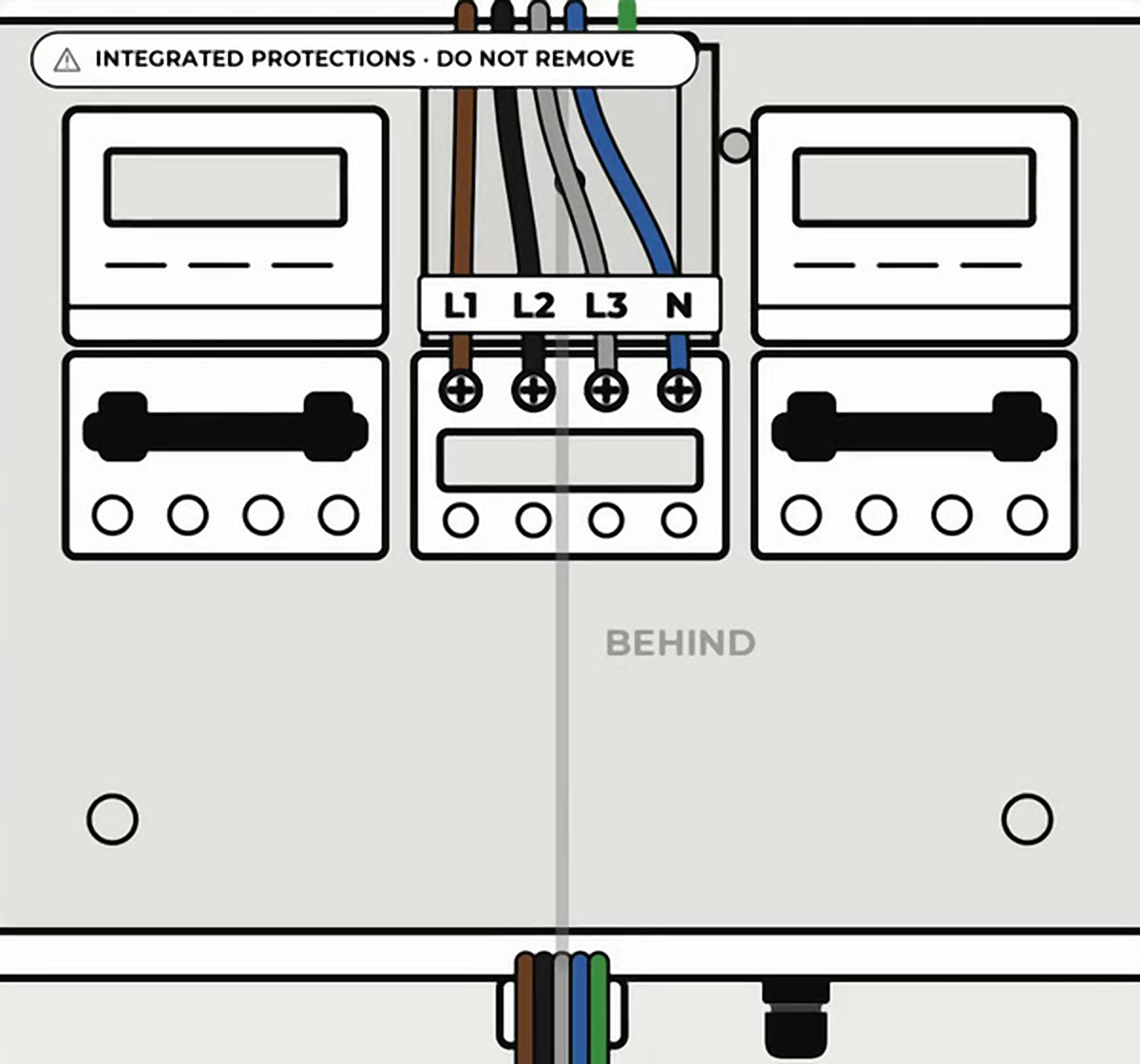

Les câbles sortent par l’extrémité de la goulotte d’entrée située à l’intérieur de l’appareil et doivent être raccordés comme indiqué sur le schéma.

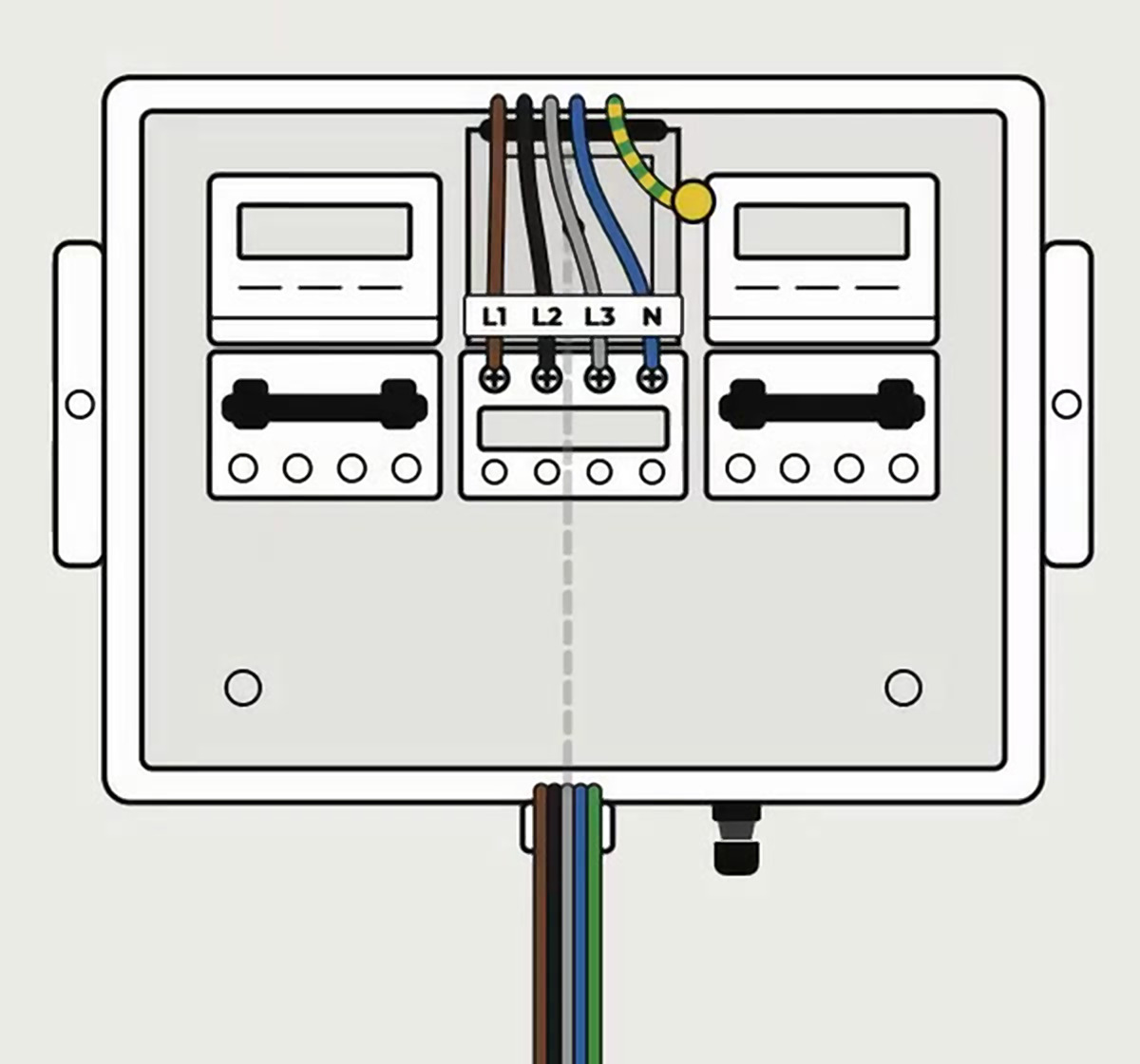

Raccordez le câble de mise à la terre au châssis interne de l’appareil.

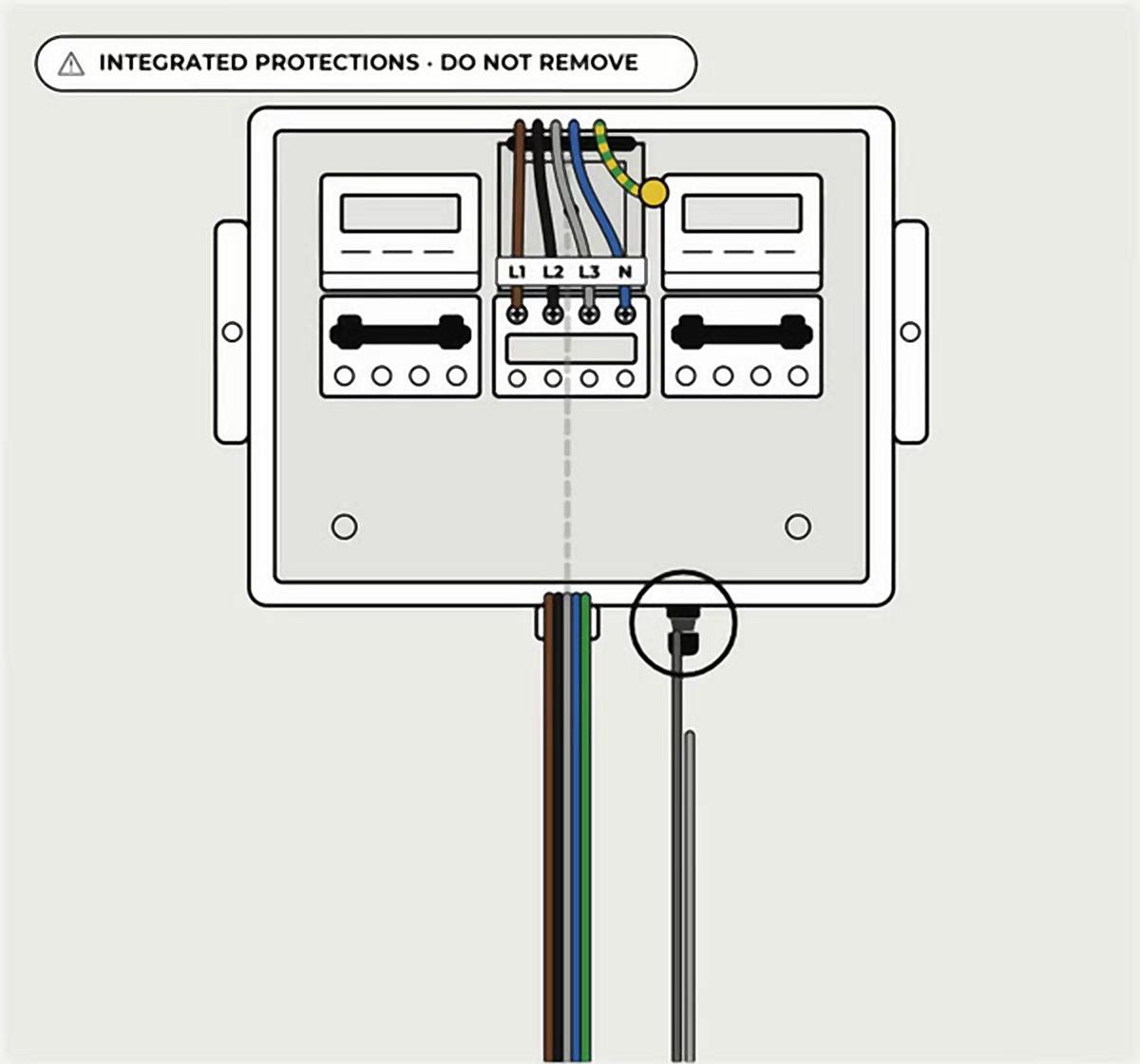

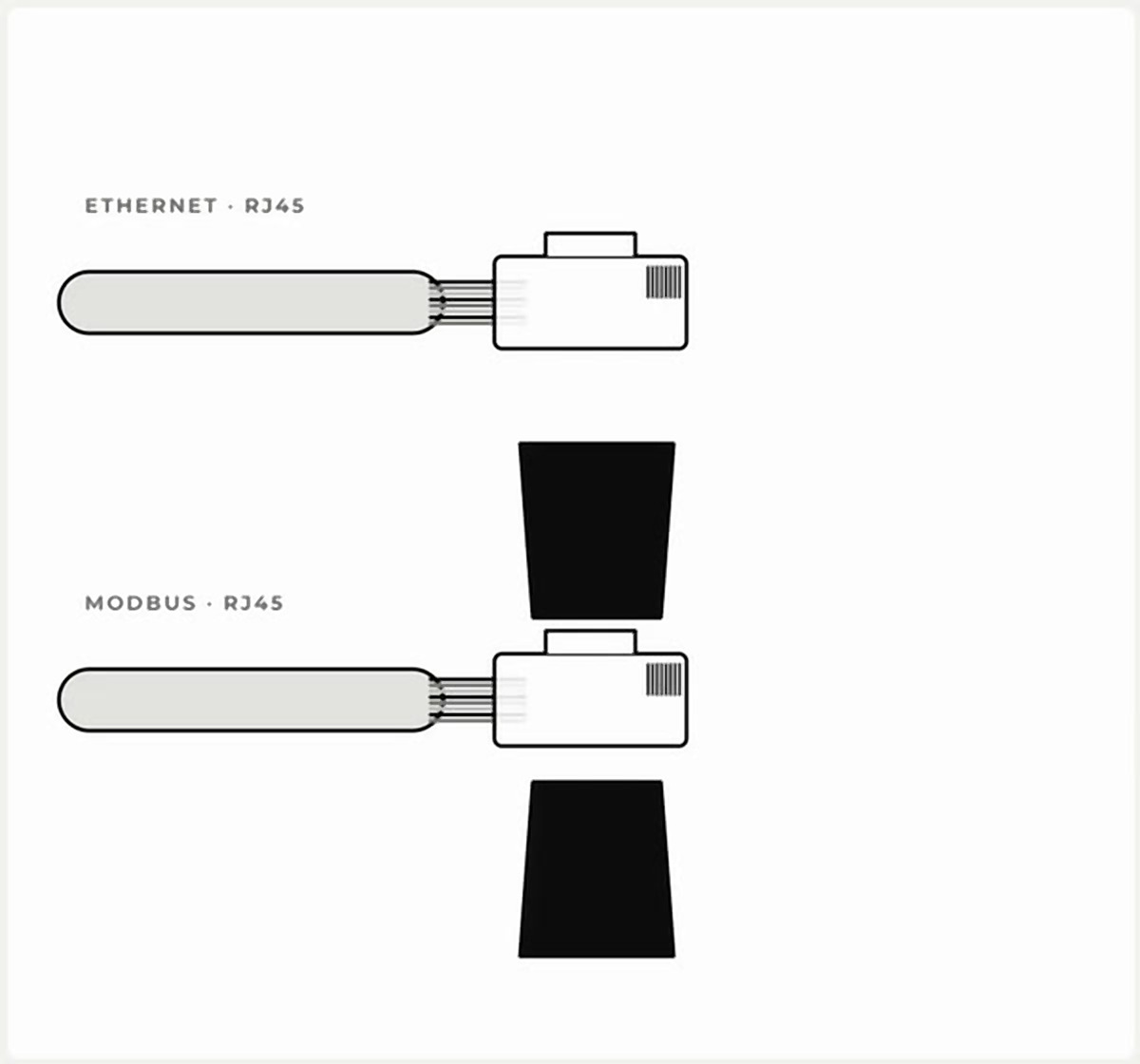

Faites passer les câbles Ethernet et Modbus à travers le presse-étoupe M16 avant de sertir les connecteurs RJ45 et RS485 respectivement.

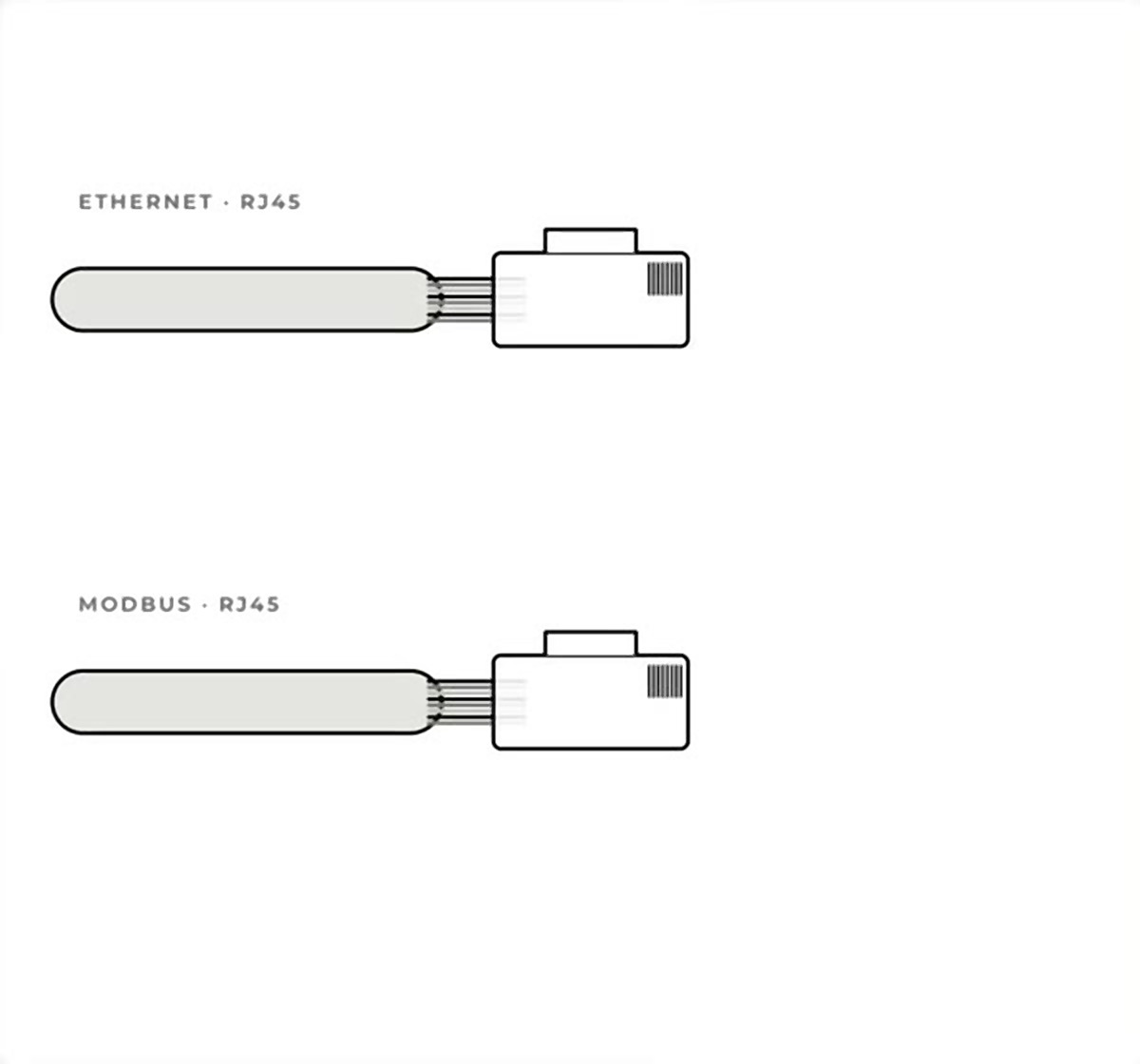

Une fois les câbles insérés, installez les connecteurs RJ45 et RS485 sur les câbles Ethernet et Modbus respectivement.

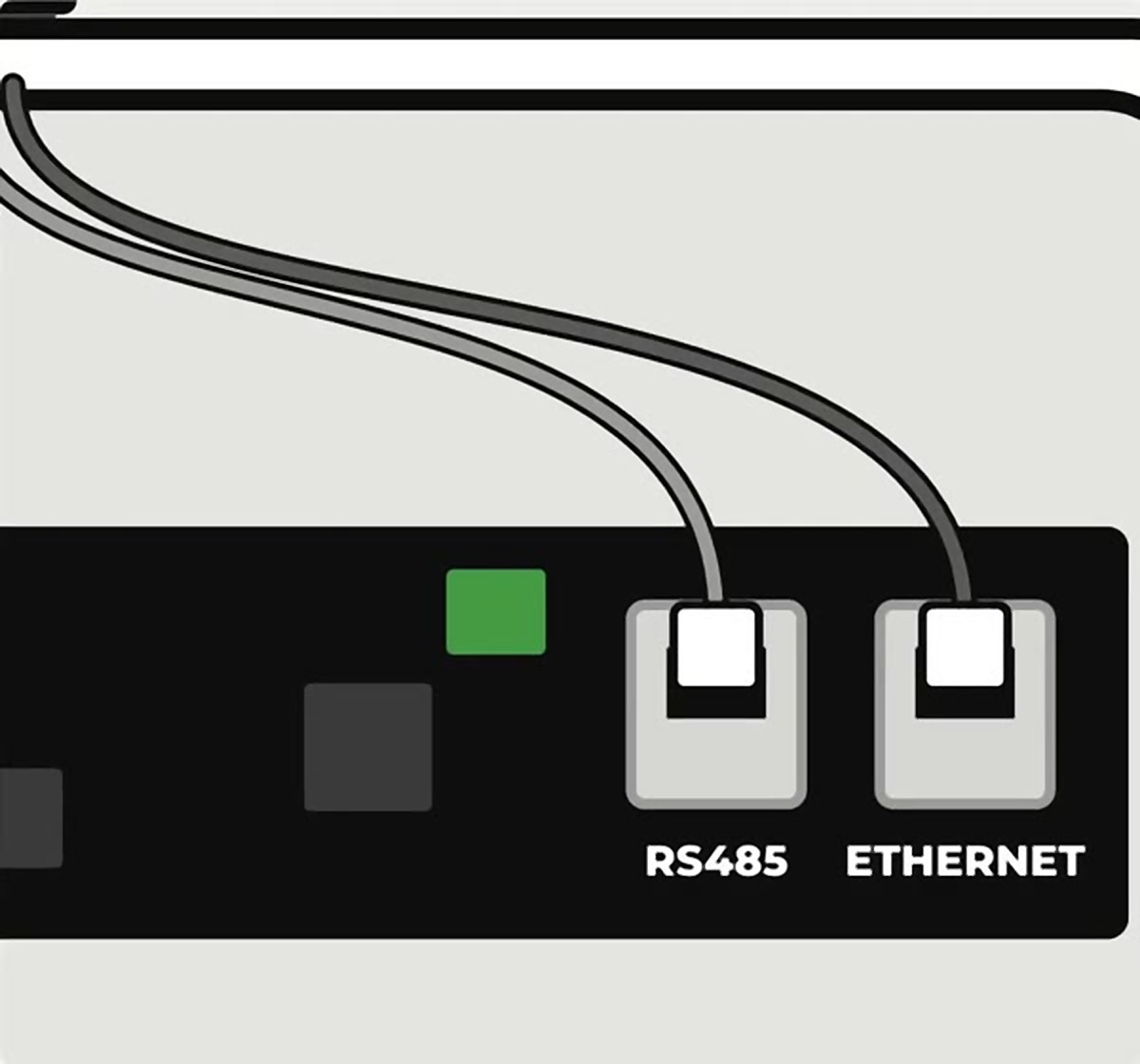

Raccordez les câbles Ethernet et Modbus aux emplacements correspondants de la plaque située sur la porte de l’appareil, comme indiqué sur le schéma.

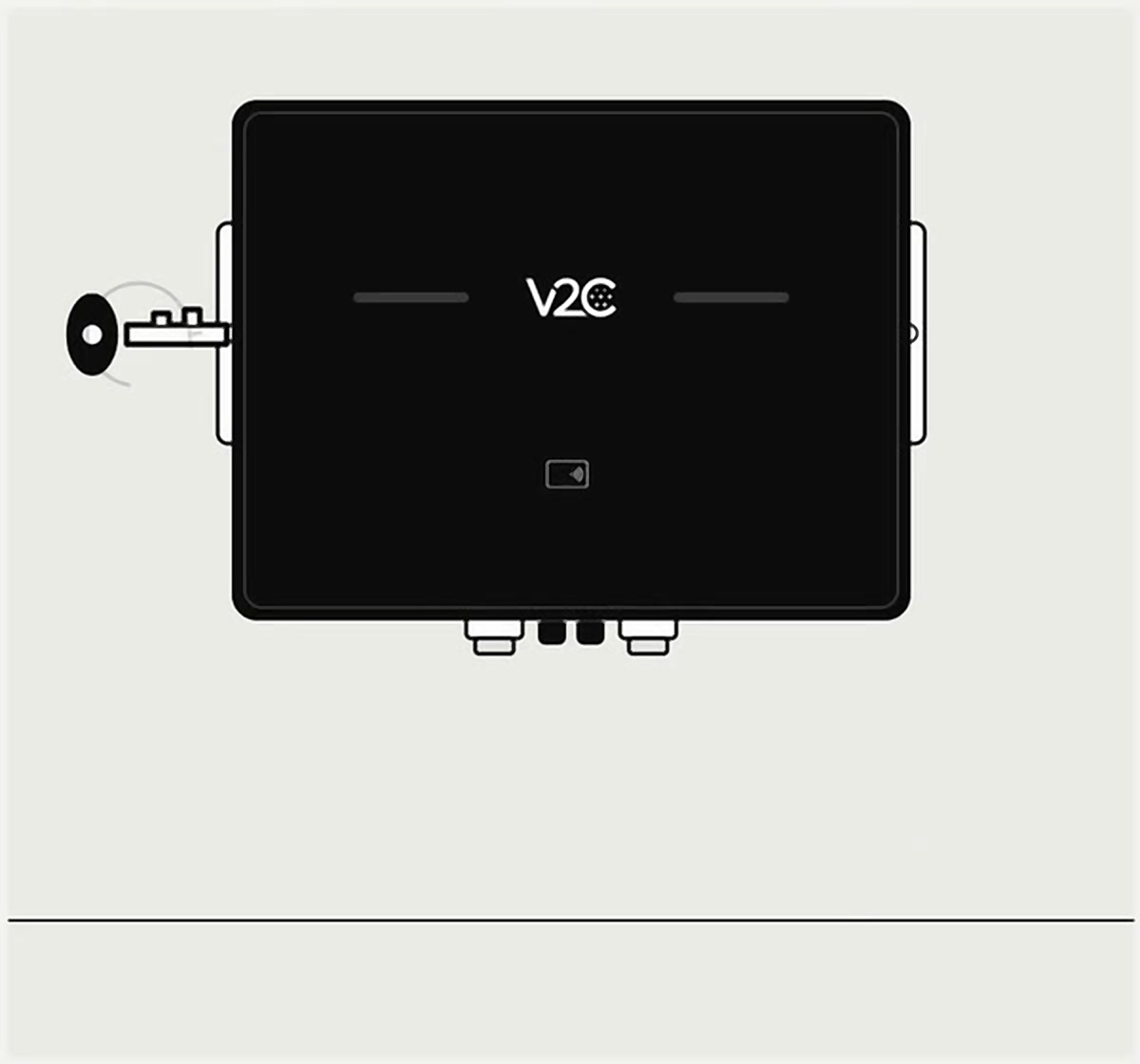

Fermez la porte et verrouillez-la en tournant la clé dans les serrures situées de chaque côté de l’appareil.
Installation de la version sans protections électriques
Placez le gabarit à la hauteur souhaitée et marquez les points de perçage pour la fixation murale en respectant les dimensions indiquées.
Percez les quatre repères pour installer les quatre chevilles et les quatre vis fournies (vis DIN 7982 5,5 x 38), puis fixez le support à l’aide des deux vis supérieures.

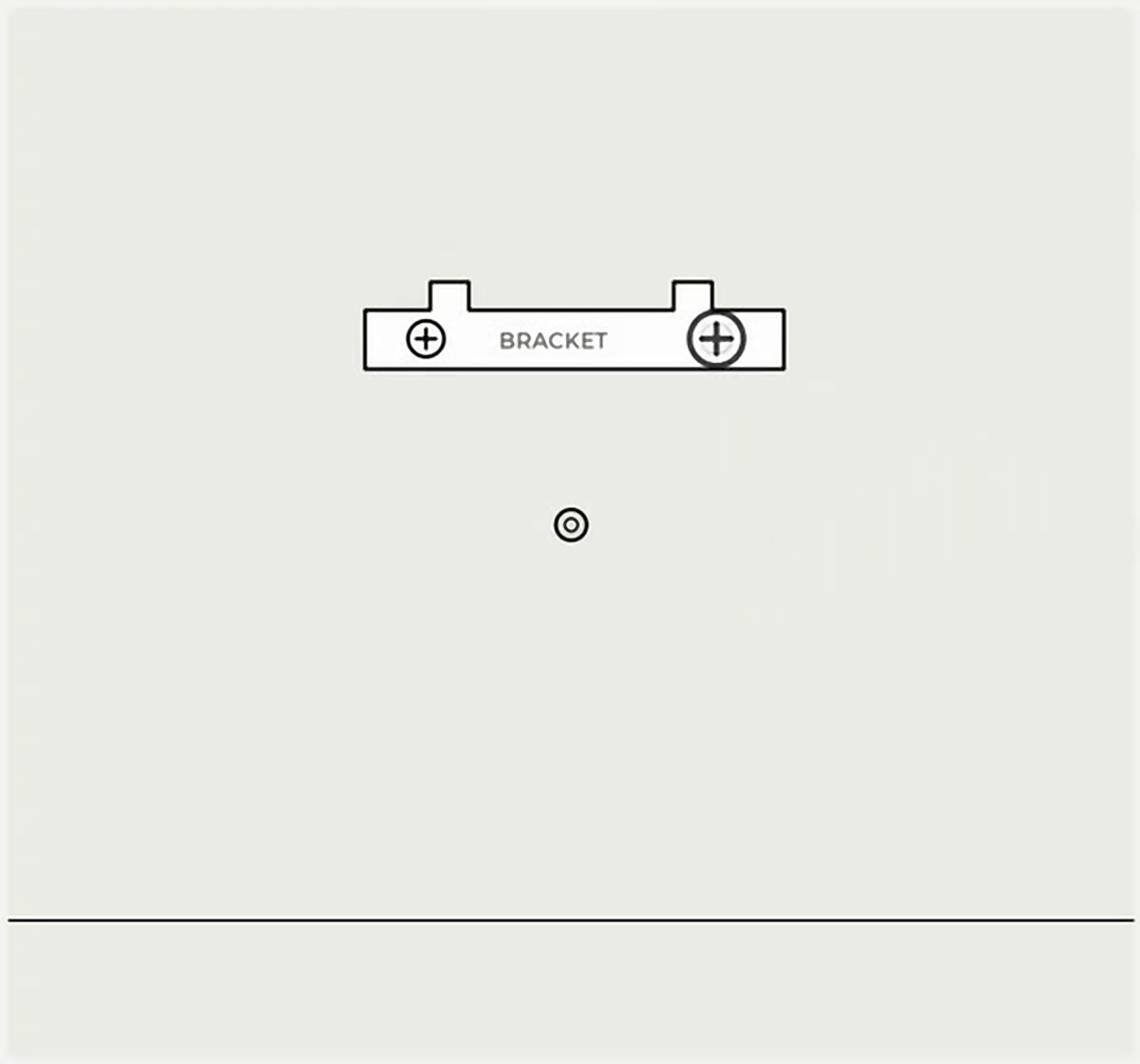

Fixez le support de l’équipement au mur.

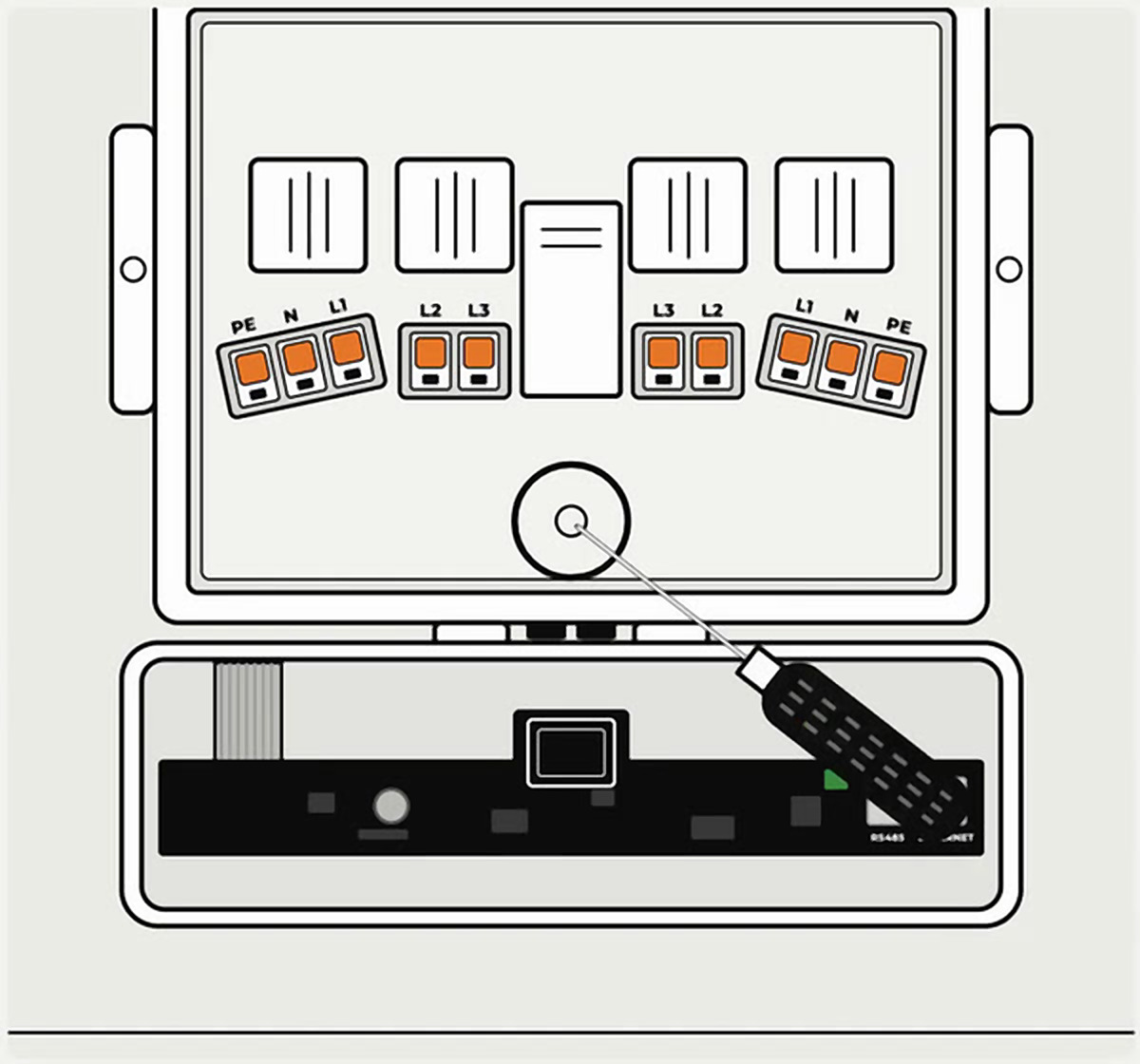

Fixez l’équipement au mur à l’aide des deux chevilles inférieures, en utilisant les chevilles, vis et écrous fournis (vis DIN 943 M5). Réalisez cette fixation dans les deux coins intérieurs de l’équipement.

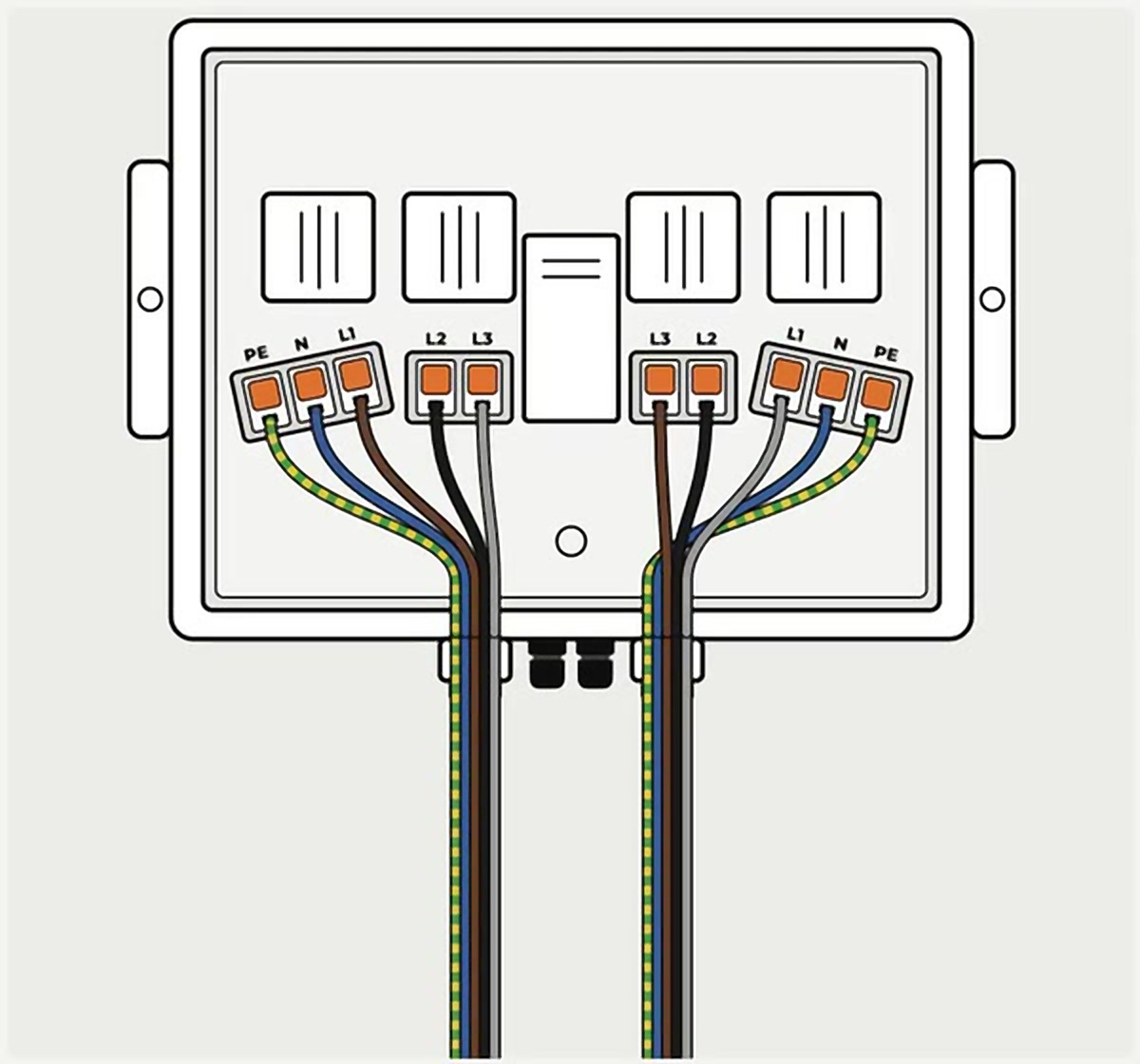

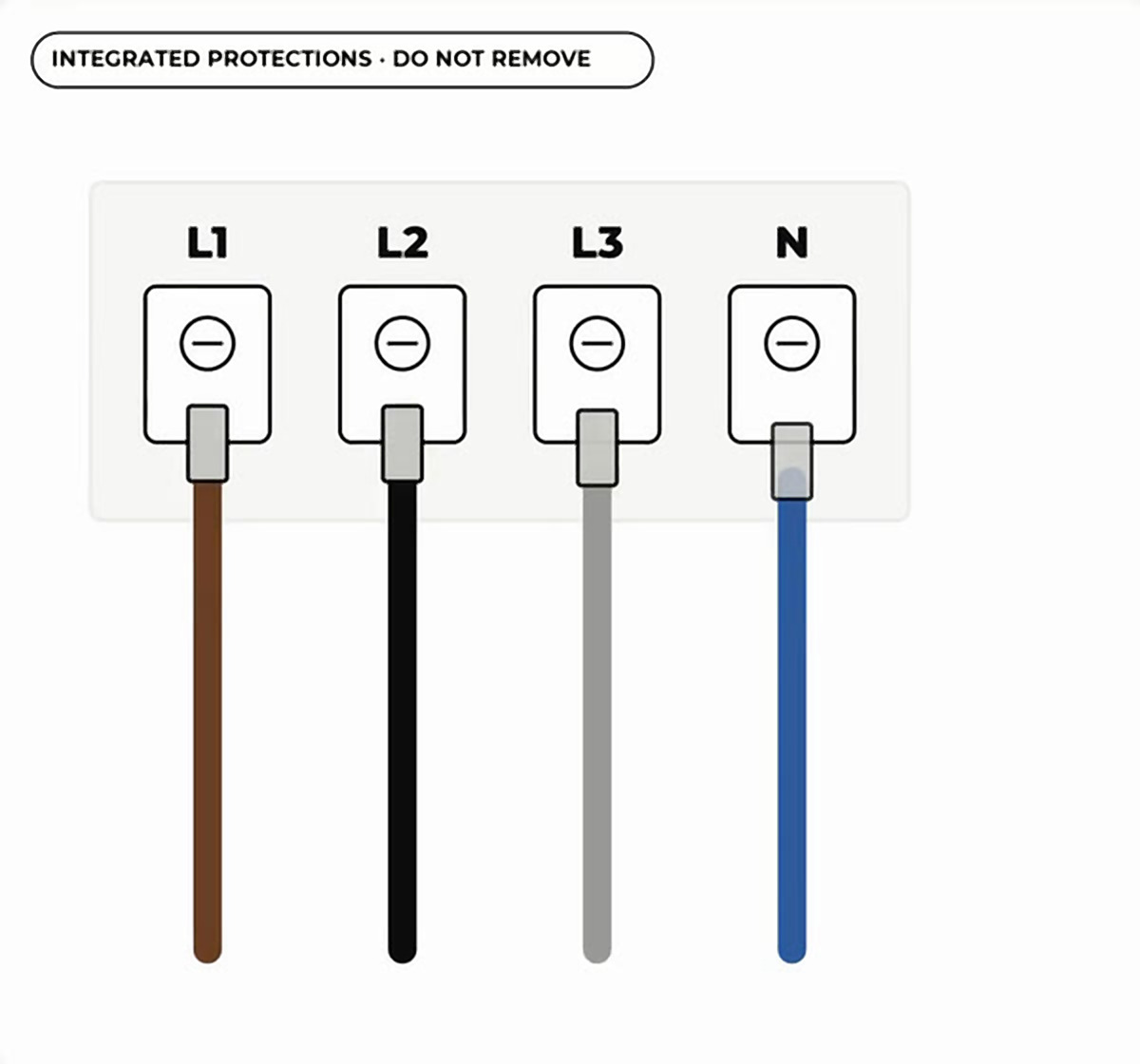

Raccordez les câbles aux bornes électriques. L’utilisation d’embouts carrés est obligatoire.

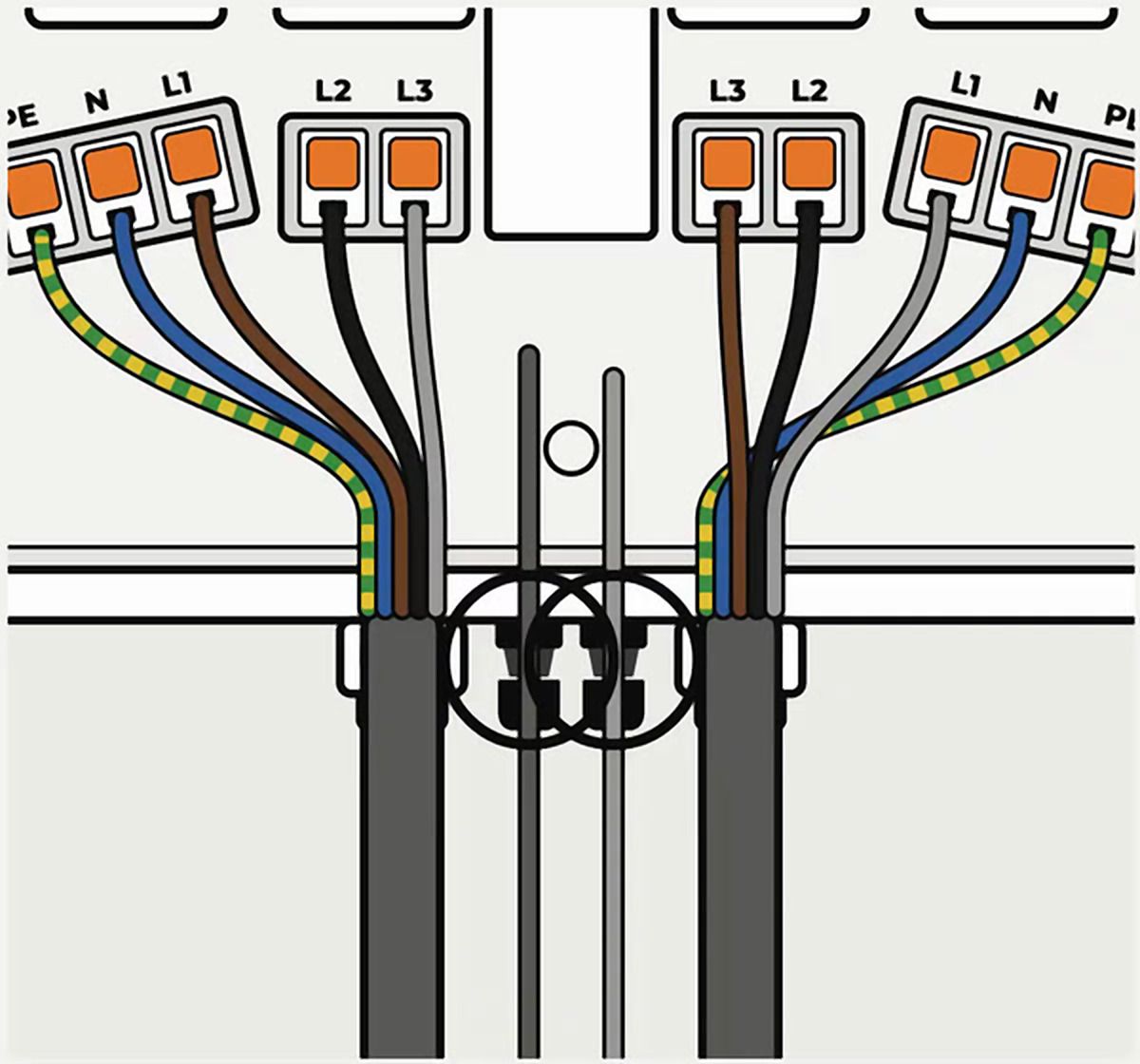

Insérez les câbles Ethernet et Modbus à travers le presse-étoupe M16, sans les connecteurs RJ45 et RS485 respectivement.
Une fois les câbles insérés, installez les connecteurs RJ45 et RS485 sur les câbles Ethernet et Modbus respectivement.

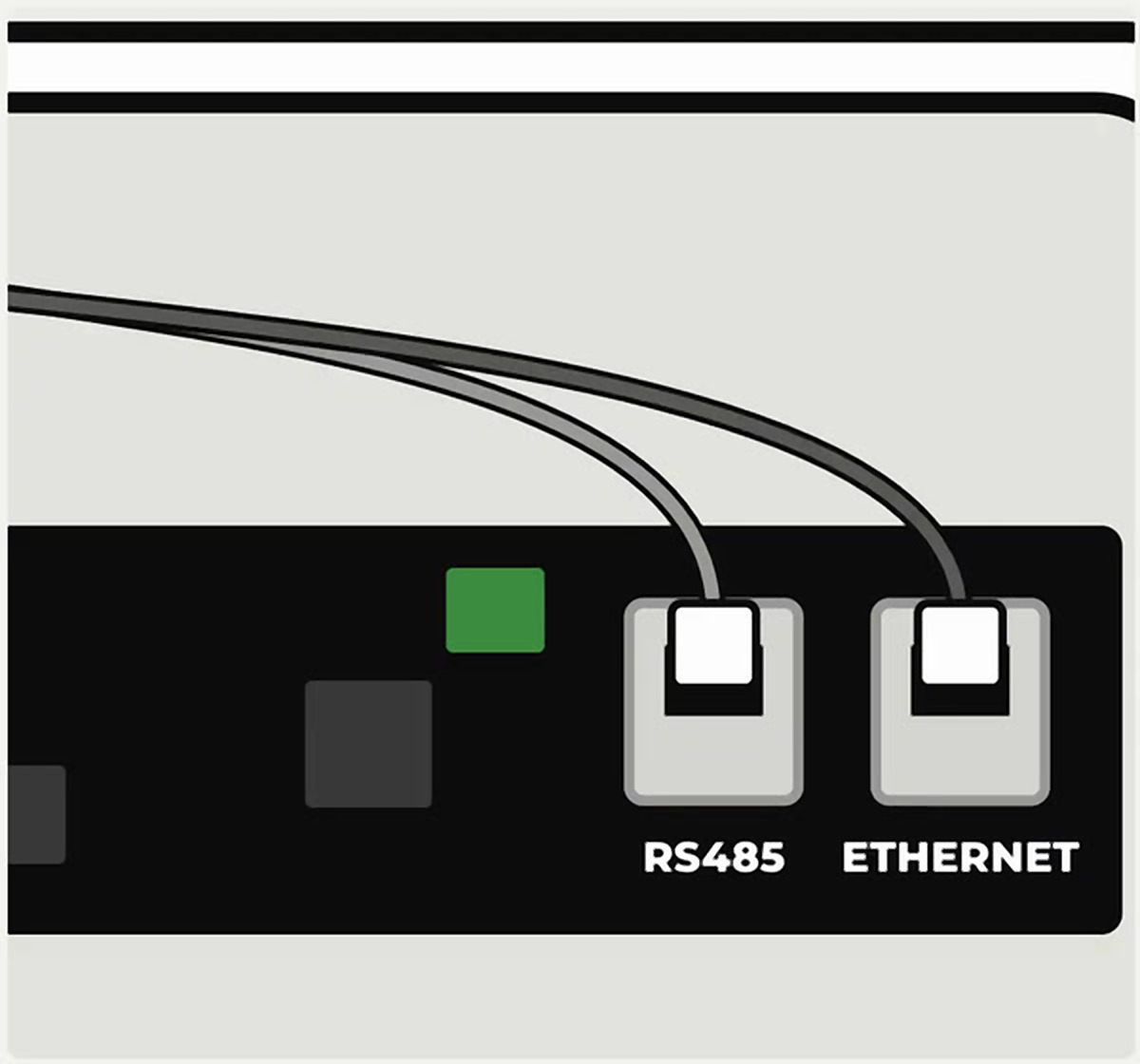

Raccordez les câbles Ethernet et Modbus aux emplacements correspondants sur la plaque située sur la porte de l’appareil, comme indiqué sur le schéma.

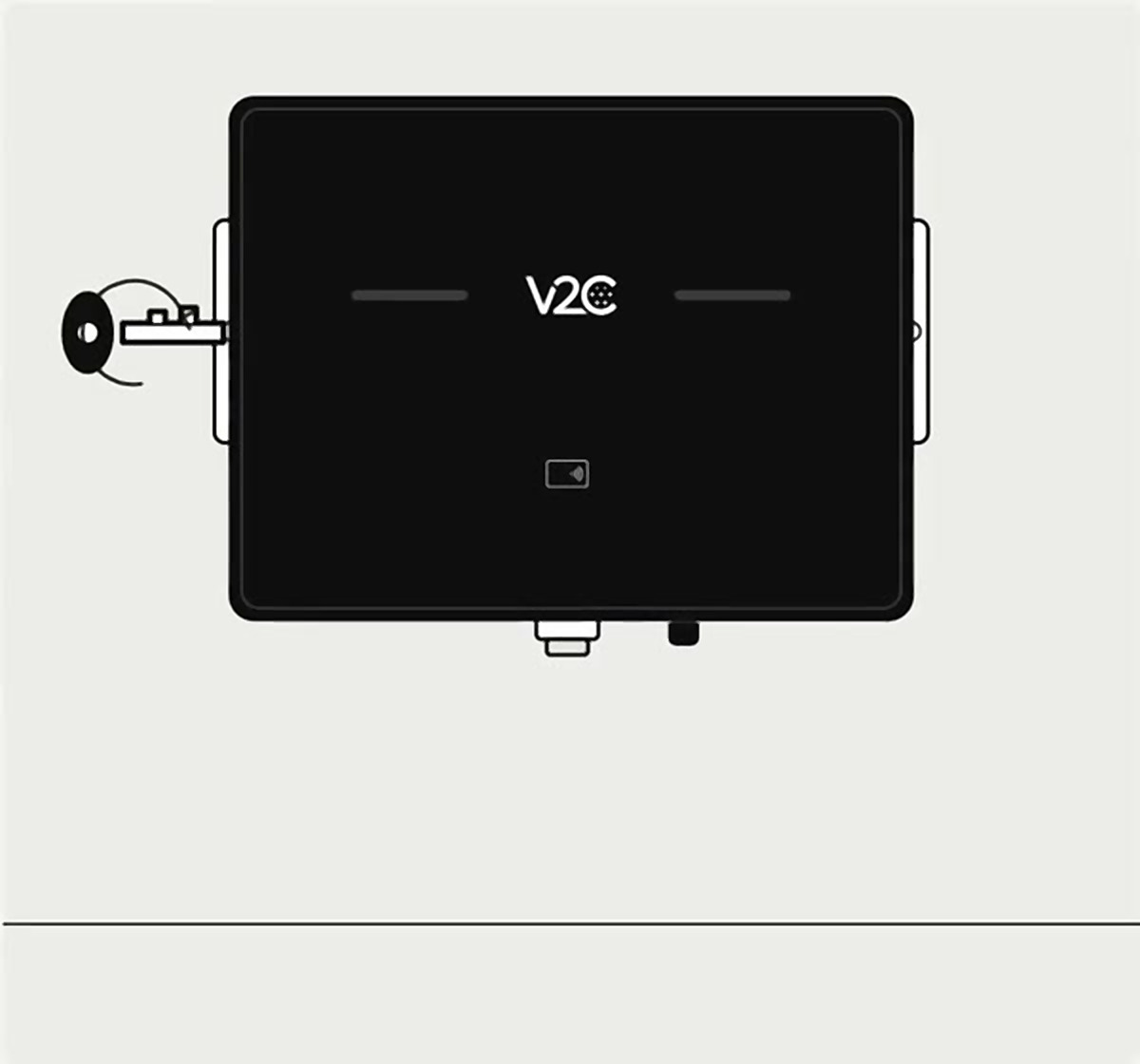

Fermez la porte et verrouillez-la en tournant la clé dans les serrures situées de chaque côté de l’appareil.
Installation électrique
Pour procéder à l’installation électrique du chargeur Alva, raccordez la ligne d’alimentation électrique à une installation existante conforme aux réglementations locales en vigueur. Veillez à respecter les normes d’installation applicables au niveau national et international (par exemple, CEI 60364-1 et CEI 60364-5-52).
Sélection de l’interrupteur différentiel
Chaque station de charge doit être raccordée à son propre disjoncteur différentiel, avec un courant différentiel résiduel assigné ne dépassant pas 30 mA de type A. Les dispositifs de protection de l’installation assurent la protection contre les courts-circuits et doivent garantir que l’intégrale de Joule ne dépasse pas 80 000 A²s en cas de court-circuit. Ne raccordez aucun autre circuit électrique à ce disjoncteur différentiel. Par ailleurs, le disjoncteur magnétothermique sélectionné doit disposer d’un courant nominal In adapté aux caractéristiques de l’installation. Normes applicables : IEC 60898-1, IEC 60947-2, IEC 61009-1, IEC 61008 et IEC 62423.
Dimensionnement du disjoncteur magnétothermique
Comme indiqué sur la plaque signalétique, le courant nominal doit être déterminé en fonction de la puissance de charge sélectionnée et des caractéristiques de la ligne d’alimentation. Selon les réglementations nationales en vigueur, l’installation d’éléments de protection supplémentaires peut être nécessaire. Veuillez également tenir compte de l’augmentation de la température ambiante dans le tableau de distribution.
Dimensionnement de la ligne d’alimentation
Pour dimensionner correctement l’installation, respectez les exigences de la réglementation nationale en vigueur. En fonction des caractéristiques de charge, tenez compte des variations de température auxquelles le câble peut être soumis.
Dispositif de connexion réseau
La station de charge électrique ne dispose pas d’un interrupteur d’alimentation. Le disjoncteur et le disjoncteur différentiel de la ligne d’alimentation font donc office de dispositifs de coupure et de connexion au réseau. Le point de charge peut rester alimenté en permanence et ne doit être mis hors tension qu’en cas de périodes prolongées de non-utilisation.
Dimensionnement des dispositifs de protection contre les surtensions
Si la réglementation nationale exige l’installation d’un dispositif de déconnexion électrique, celui-ci doit être dimensionné en fonction du courant maximal de la station de charge. Il peut être intégré au point de recharge en sélectionnant l’accessoire approprié.
Connexion électrique
Il est recommandé que le fourreau d’arrivée des câbles soit positionné de manière à pénétrer d’environ 15 mm dans le chargeur afin d’éviter toute infiltration d’eau à l’intérieur de l’équipement. L’alimentation électrique doit être raccordée au sectionneur d’entrée situé dans le chargeur. Ces bornes alimentent l’ensemble du dispositif de charge. L’utilisation d’embouts carrés est obligatoire.
Configuration de l’installation électrique

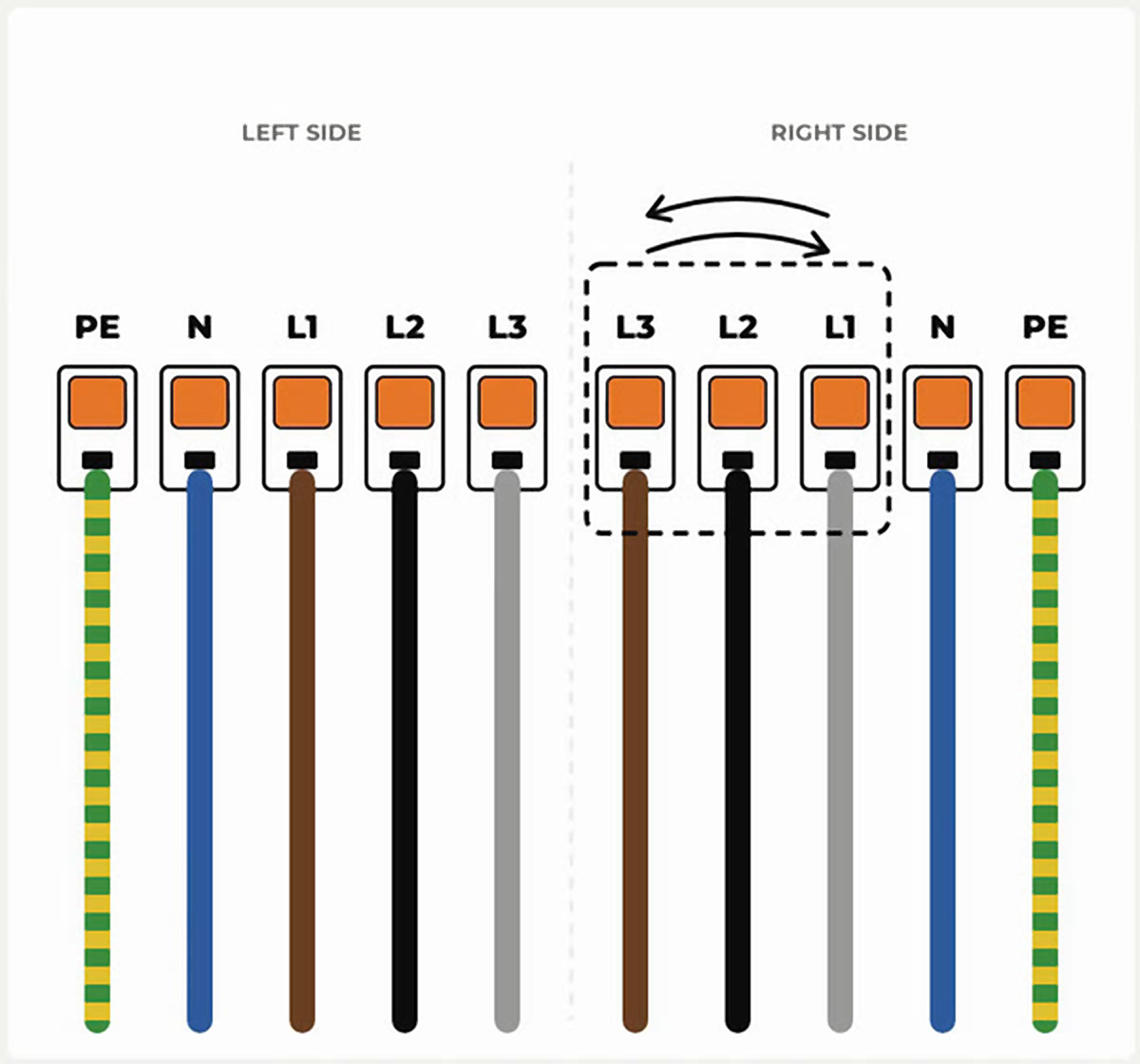

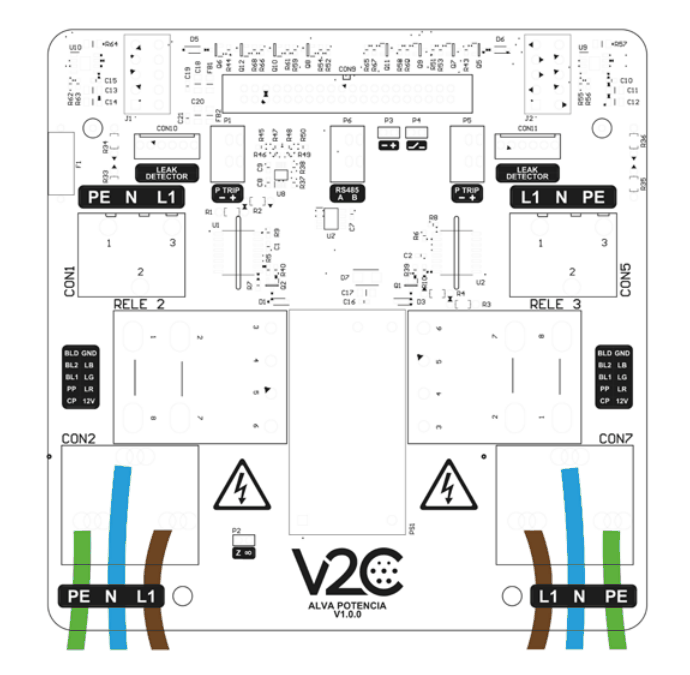

Configuration monophasée. Raccordez les câbles au bornier de connexion comme indiqué sur le schéma : le câble vert/jaune (1) à la terre ou au conducteur de protection équipotentielle (PE), le câble bleu (2) au neutre (N) et le câble marron (3) à la phase R (L1).

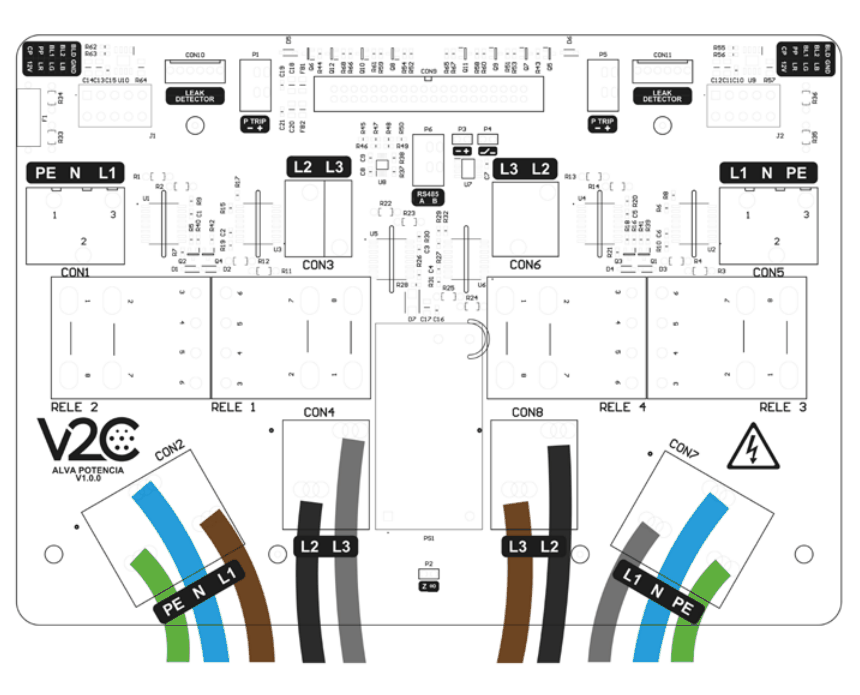

Configuration triphasée. Raccordez les câbles au bornier de connexion selon le schéma : le câble vert/jaune (1) au conducteur de protection (PE), le câble bleu (2) au neutre (N), le câble marron (3) à la phase R (L1), le câble noir (4) à la phase S (L2) et le câble gris (5) à la phase T (L3).
Installation du contrôle dynamique de puissance (optionnel)
Le contrôle dynamique de puissance permet au chargeur Alva d’ajuster automatiquement la puissance de charge en fonction de la consommation totale de l’installation électrique, afin d’éviter de dépasser la puissance souscrite et de provoquer le déclenchement du disjoncteur général (ICP).
Pour cela, raccordez le câble UTP à 8 fils entre l’équilibreur V2C ControlBox fourni et le chargeur, en respectant le câblage selon le protocole T-568A ou T-568B. Le V2C ControlBox et le chargeur disposent tous deux d’un port RJ45. Il s’agit d’une connexion directe point à point : une extrémité du câble doit être raccordée à l’équilibreur V2C ControlBox et l’autre au chargeur.
Carte de contrôle
Connecteur RS485/Modbus
V2C ControlBox
Pour un fonctionnement correct, il est nécessaire d’installer une pince ampèremétrique (CT) permettant de mesurer la consommation totale de l’installation. Découvrez plus en détail l’intégration du dispositif V2C ControlBox.
Configuration dans l’application V2C Cloud
Une fois l’installation physique du chargeur terminée, il est nécessaire de finaliser la configuration depuis V2C Cloud, l’application gratuite de V2C disponible sur mobile (iOS et Android) ainsi que sur une interface web.
Découvrez dans la vidéo suivante comment créer un compte, ajouter un e-Charger, effectuer l’appairage Bluetooth, configurer la connexion Internet, activer et configurer le contrôle de puissance, ainsi que créer des profils de charge.
Nous vous recommandons de consulter cette vidéo, car elle constitue le moyen le plus clair de comprendre les étapes nécessaires au bon fonctionnement de votre borne.
Vous souhaitez écouter l’audio en français ?
Pour télécharger l’application, créer votre compte, ajouter le e-Charger et compléter le reste de la configuration, consultez notre guide complet de V2C Cloud. Si vous avez déjà ajouté l’e-Charger, découvrez ci-dessous comment effectuer l’appairage Bluetooth du chargeur ainsi que les différentes options de connexion Internet disponibles. Ces étapes sont nécessaires pour terminer l’installation.
Trois modes de connexion : WiFi, Ethernet ou 4G
L’e-Charger doit être connecté à Internet pour pouvoir effectuer l’ensemble des réglages depuis l’application. Avant cela, vous devez réaliser la première connexion en vous plaçant à proximité du chargeur et en l’appairant via Bluetooth :
1. Activez le Bluetooth sur votre smartphone.
2. Faites glisser l’écran principal de l’application vers le bas pour l’actualiser.
3. Vous verrez l’icône Bluetooth activée, confirmant que la connexion a été établie.
Maintenant, pour connecter l’e-Charger à Internet, suivez les étapes des images :
1. Sélectionnez l’une des prises du chargeur.
2. Accédez au menu Configuration.
3. Sélectionnez Connectivité puis choisissez le type de connexion que vous souhaitez utiliser. Consultez les sections suivantes pour en savoir plus sur les trois options de connexion disponibles
Par défaut, Alva se connecte automatiquement au réseau via 4G.
Connexion WiFi
Pour établir une connexion via WiFi, sélectionnez le réseau Wi-Fi souhaité (SSID), puis saisissez le mot de passe correspondant.
Si le réseau souhaité n’apparaît pas dans la liste, saisissez manuellement les informations du réseau sans fil telles qu’elles figurent sur le routeur, en respectant les majuscules et les minuscules, puis indiquez le mot de passe.
Une fois la connexion établie, l’e-Charger redémarrera automatiquement. Après quelques minutes, vérifiez que l’icône Wi-Fi est active sur l’e-Charger. Si ce n’est pas le cas, vérifiez que le mot de passe saisi est correct ou assurez-vous que votre appareil mobile dispose d’une connexion Internet.
De plus, vous avez l’option de créer une IP statique et la configurer en fonction des besoins de l’utilisateur.
Lorsque la connexion Wi-Fi est correctement établie, l’écran affiche le nom du réseau Wi-Fi, le niveau du signal ainsi que l’adresse IP de l’e-Charger.
Certains réseaux Wi-Fi d’entreprise disposent de mesures de sécurité spécifiques (pare-feu, blocage DHCP, fermeture de ports, etc.). Dans ce cas, la configuration du réseau doit être réalisée par le responsable informatique ou technique de l’installation. Pour plus d’informations, contactez notre service d’assistance
Connexion 4G
Le chargeur intègre par défaut une carte SIM avec 500 Mo de données, prête à l’emploi. Si vous le souhaitez, vous pouvez également utiliser une carte SIM d’un autre opérateur. Veillez toutefois à désactiver le code PIN de la carte SIM avant de l’insérer dans l’emplacement prévu sur la carte de contrôle.
Connexion Ethernet
Pour réaliser ce type de connexion, connectez le câble réseau au port correspondant de la carte de contrôle. La connexion se fait automatiquement. Le DHCP doit être en mode automatique (attribution d’IP). Pour réaliser ce type de connexion, raccordez le câble réseau au port Ethernet correspondant de la carte de contrôle. La connexion sera établie automatiquement. Le DHCP doit être configuré en mode automatique afin de permettre l’attribution dynamique de l’adresse IP.
Vous pouvez également configurer une adresse IP statique afin que le e-Charger conserve toujours la même adresse IP lors de sa connexion à Internet.
Attention : si vous avez installé le contrôle dynamique de puissance, n’oubliez pas de l’activer et de le configurer. Vous devez également personnaliser les profils de charge en fonction de la puissance souscrite afin de garantir un fonctionnement optimal. Pour cela, consultez notre guide complet de V2C Cloud.
Pour les connexions WiFi et Ethernet, vous pouvez sélectionner l’option « Ajouter une IP statique » afin d’attribuer une adresse IP fixe au chargeur Alva sur votre réseau local. En cliquant sur l’icône en forme de crayon située à droite de cette option, vous pourrez modifier les paramètres de l’adresse IP statique. La configuration d’une adresse IP statique garantit que le chargeur conservera toujours la même adresse IP sur votre réseau local. Cette fonctionnalité est particulièrement utile pour accéder au chargeur à distance ou pour configurer des services nécessitant une adresse IP fixe, tels que l’intégration avec d’autres applications ou des systèmes domotiques.
Pour configurer une adresse IP statique, renseignez les paramètres suivants :
Adresse IP : saisissez l’adresse IP qui sera attribuée au chargeur sur le réseau local.
Passerelle : saisissez l’adresse IP du routeur ou de la passerelle reliant le réseau local à Internet. Tous les appareils du réseau utilisent cette adresse pour communiquer avec des équipements situés en dehors du réseau local.
Masque de sous-réseau : définissez le masque de sous-réseau afin de déterminer quelle partie de l’adresse IP correspond au réseau local et quelle partie identifie les appareils connectés à ce réseau. Ce paramètre permet de savoir si la communication peut s’effectuer directement sur le réseau local ou si elle doit passer par la passerelle.
DNS (Serveur de noms de domaine) : saisissez les adresses des serveurs DNS. Ces serveurs traduisent les noms de domaine en adresses IP compréhensibles par les appareils. Vous pouvez renseigner un DNS principal (DNS1) et un DNS secondaire (DNS2), qui sera utilisé en cas d’indisponibilité du serveur principal.
Caractéristiques générales
e-Charger
Alva
Couleur
Noir
Matériau
Polycarbonate MVR
Poids
9-20kg en fonction de la version
Prise de sortie
Câble ou prise
Température de fonctionnement
-25ºC à 50ºC
Température de stockage
-40ºC à 70ºC
Éclairage selon l’état de la charge
Avertissements de sécurité à prendre en compte
Risque de choc électrique
Projection des déchets
Risque de blessures
Une mise à la terre est requise
Avertissement ! Le non-respect des instructions de sécurité peut entraîner un risque de mort, de blessures corporelles et de dommages à l’équipement. V2C décline toute responsabilité pour les droits découlant de ce non-respect.
Avertissement ! Le non-respect des consignes de sécurité peut entraîner des risques de décès, de blessures corporelles et de dommages matériels. V2C décline toute responsabilité en cas de dommages résultant du non-respect de ces consignes.
Cet e-Charger en mode 3 est classé, conformément à la section 5 de la norme UNE-EN 61851-1, comme un système d’alimentation pour véhicule électrique (VE) connecté à un réseau d’alimentation en courant alternatif (CA). Selon la version sélectionnée, le raccordement du système d’alimentation du VE peut être réalisé au moyen d’une prise et d’un câble, ou par une connexion permanente.
Cette station de charge peut être installée aussi bien en intérieur qu’en extérieur et peut être utilisée avec un accès restreint ou non restreint. Elle est conçue pour une installation sur mur, poteau, colonne ou support plafond, sur une surface plane. Elle dispose d’une protection contre les chocs électriques de classe II.
V2C appose le marquage CE sur ses produits et fournit les déclarations de conformité correspondantes.
V2C respecte la directive ROHS (2011/65/UE). V2C applique les déclarations de conformité correspondantes.
Les équipements électriques et électroniques, ainsi que leurs accessoires, ne doivent pas être jetés avec les déchets ménagers.
