Integrazione dell’inverter Solax con Trydan

Installazione elettrica

Per prima cosa, dobbiamo assicurarci che il nostro inverter Solax sia stato installato e configurato correttamente. Per misurare i consumi domestici, sarà necessario collegare all’inverter la pinza amperometrica con connettore RJ45 inclusa con l’inverter.

L’inverter deve essere dotato esclusivamente del Solax Pocket WIFI V2 con una versione inferiore a v2.0.33.20. Se l’inverter ha una versione superiore, non sarà possibile eseguire il downgrade per aprire le porte di comunicazione.

Installazione del misuratore di potenza

La pinza calcola il consumo della casa e lo invia all’inverter tramite RS485. Per stabilire questa comunicazione, è necessario effettuare i seguenti collegamenti:

Il connettore RJ45 evidenziato in rosso corrisponde a quello della pinza. È solitamente incluso un cavo di prolunga poiché il cavo della pinza non è molto lungo.

Configurazione delle comunicazioni passo dopo passo

In questa sezione verrà spiegato passo dopo passo come configurare l’inverter Solax affinché stabilisca la comunicazione con Trydan e consenta l’invio dei dati di misura.

Configurazione su Solax X1-HYBRID G4

Una volta completata l’installazione, potremo configurare la comunicazione dell’inverter Solax grazie al segnale Wi-Fi che esso genera. Questa configurazione può essere eseguita da smartphone, ad esempio tramite l’applicazione Solax Cloud.

Scarica l’app per Android
Scarica l’app per iOS

Questa app permette di ottenere i dati dell’inverter e di visualizzare il diagramma di potenza per verificare l’installazione. Se siamo certi che la pinza sia stata posizionata correttamente, possiamo procedere alla configurazione Wi-Fi dell’inverter anche senza questa app di monitoraggio.

Nelle impostazioni Wi-Fi del nostro smartphone cerchiamo la rete aperta generata dall’inverter (solitamente chiamata Wifi_SW**). Potrebbe apparire un avviso di “Wi-Fi senza internet”; in questo caso selezioniamo mantieni connessione.

Una volta connessi, apriamo il nostro browser preferito, inseriamo 5.8.8.8 e ci autentichiamo.

nome utente: admin
password: admin

Dopo l’autenticazione, potremo visualizzare la configurazione Wi-Fi e verificare se il router a cui è collegato è lo stesso di Trydan o se deve essere configurato. Se è già configurato, annotiamo l’indirizzo IP assegnato alla nostra rete per la successiva configurazione di Trydan.

Quando si inserisce una nuova rete con la relativa password, il dispositivo si riavvia. Dopo circa 15 secondi ripetiamo i passaggi effettuati fino a questo momento per entrare nuovamente nella configurazione Wi-Fi di Solax e annotare l’indirizzo IP assegnato dal nostro router.

Per consentire al nostro inverter di comunicare in locale con Trydan, dobbiamo aggiornare il firmware del Solax Pocket WIFI V2. Il modo più semplice è accedere alla sezione System. Nella sezione Update firmware (.usb) clicchiamo su Scegli file e selezioniamo il firmware (è necessario estrarre il file .zip e selezionare il file .usb) precedentemente scaricato.

Scarica

Infine clicchiamo su Start, attendiamo qualche secondo e, se tutto è andato a buon fine, apparirà un messaggio di conferma.

Firmware update success, system reboot…please wait 5 seconds and refresh.

Da quel momento sarà possibile accedere a questo menu di configurazione dal nostro router inserendo l’IP dell’inverter (es. 192.168.1.197) invece di 5.8.8.8.

Configurazione con Trydan

Una volta configurato l’inverter Solax, apriamo l’applicazione V2C Cloud per accedere al nostro e-Charger.

PASSO 1 Accedi all’app V2C Cloud
PASSO 2 Seleziona l’e-Charger
PASSO 3 Accedi alle sue impostazioni
PASSO 4 Fare clic su “Controllo dinamico della potenza”
PASSO 5 Completa la configurazione

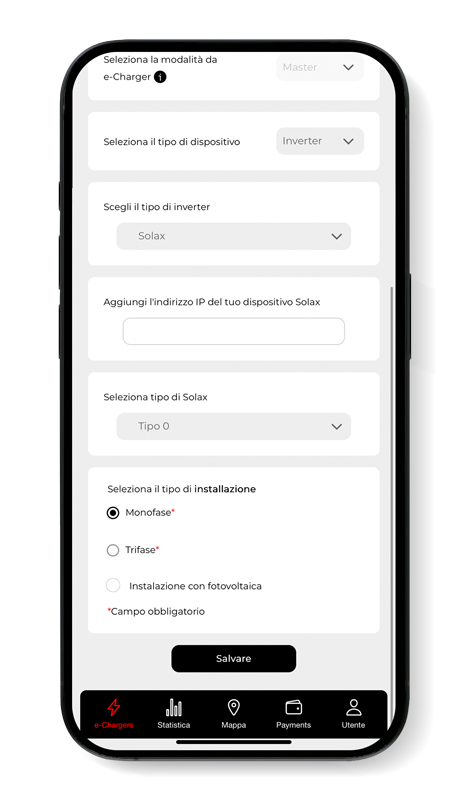

Selezioniamo l’e-Charger desiderato e tocchiamo l’icona delle impostazioni in alto a destra. Entriamo nella sezione Controllo Dinamico della Potenza, scegliamo Solax come tipo di slave e inseriamo l’indirizzo IP annotato in precedenza (es. 192.168.1.197). Dopo aver scelto se la nostra rete è monofase o trifase e se comprende o meno un impianto fotovoltaico, salviamo la configurazione. Trydan memorizzerà le impostazioni e si riavvierà per applicare le modifiche.

Risultato finale

Quando Trydan avrà completato l’avvio, si collegherà a Solax e riceverà le misurazioni, variando dinamicamente l’intensità di carica in base alla modalità selezionata. Sul display di Trydan sarà possibile visualizzare le misure ottenute.

Trydan mostrerà un messaggio di errore se non riesce a connettersi con Solax. Controlla la connessione e assicurati che entrambi i dispositivi siano collegati alla stessa rete. Se la connessione è corretta, verranno visualizzate le misurazioni.

Se non è possibile aggiornare alla versione consigliata, sarà necessario integrare il caricatore utilizzando uno dei misuratori cablati indicati nei nostri manuali di integrazione.
