Solis invertora integrācija ar Trydan
Uzlādes punkts Trydan ir saderīgs ar visu Solis invertoru klāstu. Invertoru Solis uzstādīšana tiek veikta, izmantojot RS485 Modbus komunikāciju. Savienojumam jābūt izveidotam tieši ar kabeli uz invertoru, to nevar izdarīt bez tā (caur WiFi), kas padara tā konfigurāciju stabilāku.
Divi veidi, kā veikt vadu savienojumu atkarībā no modeļa
Uzlādes punkts Trydan atbalsta divus kabeļu savienojuma veidus ar invertoriem Solis: ģenerisko procedūru, kas der visai sērijai, vai specifisko procedūru, ja tavs invertors ir hibrīda modelis Solis S6-EH1P6K-L-PLUS.
Vispārējie Solis invertori:
Soļi, lai pieslēgtos Solis invertoram ar vadu
Lai RS485 Modbus komunikācija šajā gadījumā būtu iespējama, nepieciešams īpašs savienotājs, ko nodrošina ražotājs/izplatītājs, un UTP kabelis. Abi kabeļi tiks savienoti saskaņā ar 2. posma shēmu, un tas, kas tiks pieslēgts e-Charger Trydan, būs aprīkots ar pareizi crimpētu RJ-45 savienotāju saskaņā ar 4. posmā parādīto shēmu.
Vispirms, pievienojiet kabeli, ko redzam nākamajā attēlā, kas iekļauts produktā, pie porta (COM CABLE) invertorā. Ja tas nav iekļauts, jautājiet izplatītājam par RS485 Modbus komunikāciju.
Īpašais savienotājs satur divus vadu pārus, kas pieder RS485-A (dzeltenā krāsa), kas tiks pieslēgts 5. pin RJ-45, un savienojumi RS485-B (zilā krāsa), kas tiks pieslēgts 4. pin RJ-45.
Pēc savienojuma izveides ar invertoru, nosūta divu vadu piegādi līdz uzlādes punktam. Lai to panāktu, ieteicams izmantot UTP kabeli ar RJ-45 savienotāju, nepieciešams izmantot tikai vienu pāri vadu, lai samazinātu zudumus un atvieglotu savienojumu. RJ-45 savienotāja crimpēšana jāveic saskaņā ar zemāk redzamo shēmu: 4. pins (zils vads – RJ-45 Trydan) tiek savienots ar B pin (zils vads – īpašais savienotājs), un 5. pins (baltais/zils vads – RJ-45 Trydan) tiek savienots ar A pin (dzeltenais vads – īpašais savienotājs).
RJ-45 Trydan savienotājs
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| A | B |
Īpašs savienotājs
RJ-45 savienotājs jāpievieno Trydan, izmantojot RS485 ieeju, kas atrodas vāciņā.
Solis invertora iestatīšana V2C Cloud lietotnē
Piekļūstiet V2C Cloud lietotnei, izvēlieties uzlādes punktu un piekļūstiet iestatījumu sadaļai.
Ieejiet dinamiskās jaudas kontrolē un izvēlieties inverteri ‘ierīces tipa’ cilnē. Izvēlieties Solis ‘invertera tipa’ sadaļā un atbilstošo instalāciju katrā situācijā.
Ir obligāti jāizsaglabā iestatījumi, lai nodrošinātu pareizu dinamiskās jaudas kontroles darbību.
Pēc pareizas konfigurācijas jūs varat to pielāgot atbilstoši katras situācijas specifiskajām prasībām.
Specifiskais modelis: Solis S6-EH1P6K-L-PLUS
Hibrīdajam invertoram Solis S6-EH1P6K-L-PLUS saziņas saite ar Trydan tiek izveidota, izmantojot RS485 Modbus RTU ar tiešo fizisko vadu, no invertora RJ45 RS485 savienotāja līdz zaļajai RS485 saziņas termināļa blokam (J1) Trydan kontrolē. Šī savienojuma dēļ ir iespējams aktivizēt Hibrīdo Dinamiskās Jaudas Kontroli (CDP).
Fiziskā kabeļu savienojums un pinout
| Extremo Inversor Solis S6 (RJ45) | Señal RS485 | Extremo Cargador V2C Trydan (Bornera J1) |
|---|---|---|
| Ports 4 (RS485) – Pin 4 (Zils) | RS485 B (-) | Terminālis B (Zils) uz Trydan plates |
| Ports 4 (RS485) – Pin 5 (Balts/Zils) | RS485 A (+) | Terminālis A (Balts/Zils) uz Trydan plates |
Instalācijas un savienojumu vizuālā rokasgrāmata

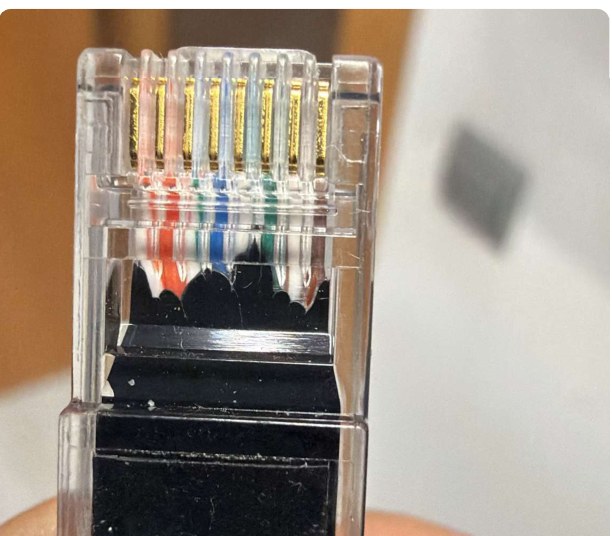

1. RJ45 Crimpēšana Solis
(Pin 4: B- Zils | Pin 5: A+ Bl/Zils)

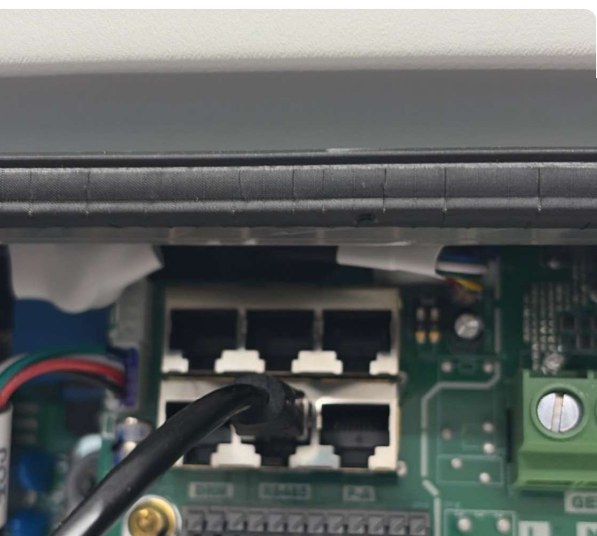

2. RS485 ports Solis S6
(Apakšējā kreisā rinda – Ports 4)

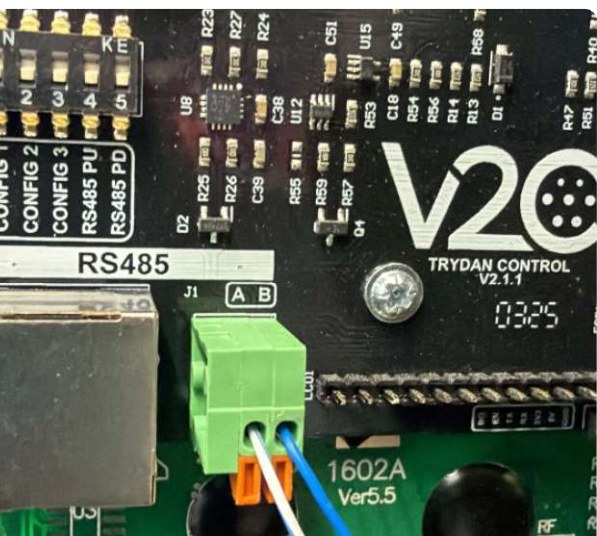

3. Bornera J1 V2C Trydan
(A: Balts/Zils | B: Zils)
Iestatījumi V2C Cloud lietotnē
Lai aktivizētu Dinamiski Jaudas Kontroli (CDP) un ļaut Trydan pareizi interpretēt saistīto Solis invertora litija akumulatoru stāvokli:
Piekļūstiet lietotnei V2C Cloud un ieejiet Trydan lādētāja iestatījumos.
Pārvietojieties uz sadaļu Dinamisks jaudas kontrole (CDP).
Iestata ierīces veids: Invertors.
Izvēlieties Zīmolu / Protokolu: Solis (RS485).
Kritērijs: obligāti izvēlieties uzstādīšanas profilu kā HĪBRĪDA.
