Równoważenie między e-Chargers

Statyczne zarządzanie mocą między wieloma e-Chargers

Statyczne zarządzanie mocą między wieloma e-Chargers (balansowanie między e-Chargers) to zaawansowane rozwiązanie, które efektywnie rozdziela dostępną energię między wszystkie ładowarki. Dzięki temu system automatycznie rozdziela całkowitą moc między urządzenia, zapobiegając przeciążeniu sieci i maksymalizując wykorzystanie dostępnej energii.

To szczególnie przydatne w miejscach, gdzie występują ograniczenia mocy wynikające z przekrojów kabli istniejącej infrastruktury lub ograniczonej wydajności elektrycznej obiektu. Rozwiązanie to automatycznie dostosowuje moc ładowarek do możliwości instalacji, eliminując te ograniczenia.

Dodatkowo system ułatwia skalowalność instalacji, umożliwiając dodawanie nowych urządzeń w miarę potrzeb.

System działa w lokalnej sieci, co sprawia, że jest całkowicie niezależny od połączenia internetowego ładowarek. Zaawansowany system komunikacji nie tylko redukuje koszty związane z instalacją, ale także zapewnia dużą elastyczność bez konieczności skomplikowanej konfiguracji.

Podłącz balansowanie między e-Chargers z energią słoneczną

Integracja fotowoltaiki

Jakiej ładowarki elektronicznej używasz do kontroli mocy statycznej?

Trydan

Trydan Pro

Pole Pro

Spis treści
  1. Równoważenie między e-Chargerami Trydan i Trydan Pro
  2. Balansowanie między e-Chargers z Pole Pro
  3. Potrzebujesz wsparcia technicznego?

Równoważenie między e-Chargerami Trydan i Trydan Pro

Aby ułatwić konfigurację i zapewnić bardziej efektywny nadzór nad instalacją, zaleca się dostęp do Internetu, chociaż nie jest to bezwzględnie wymagane. W przypadku korzystania z kilku e-Chargerów z dynamicznym sterowaniem, ważne jest, aby wszystkie były podłączone do tej samej sieci lokalnej, aby w pełni wykorzystać ich działanie za pośrednictwem Internetu.

Sposoby połączenia kilku urządzeń Trydan i Trydan Pro

Opcja 1: Połączenie przez router (WiFi lub Ethernet)

W tej konfiguracji nie wystarczy, aby urządzenia znajdowały się w tej samej sieci lokalnej; muszą być również połączone przez jeden router z dostępem do Internetu. Wszystkie urządzenia biorące udział w zarządzaniu energią muszą korzystać z tej samej bramy sieciowej określonej przez router.

Aby połączyć się przez WiFi, należy upewnić się, że sieć jest stabilna dla każdego e-Chargera. Urządzenie nadrzędne (Master) musi być podłączone do routera za pomocą kabla Ethernet, aby równoważenie mocy działało prawidłowo.

Jeśli router nie ma wystarczającej liczby portów, należy go połączyć z centralnym hubem lub switchem z odpowiednią liczbą portów do podłączenia wszystkich punktów ładowania.

Opcja 2: Połączenie szeregowe

Połączenie szeregowe realizowane jest za pomocą okablowania podłączonego do płyty sterującej ładowarki.

Port RJ45
Terminale A i B

UWAGA: Niezależnie od tego, czy urządzenia są podłączone do Internetu, czy nie, ta komunikacja będzie miała priorytet nad połączeniem lokalnym.

Podczas synchronizacji logo V2C na przednim panelu świeci i miga na fioletowo. Po zakończeniu synchronizacji kolor zmienia się w zależności od stanu ładowania.

Balansowanie między e-Chargers z Pole Pro


Choć połączenie z Internetem nie jest obowiązkowe, zaleca się je, aby poprawić monitorowanie instalacji i ułatwić konfigurację. Jeśli zdecydujesz się podłączyć e-Chargers do Internetu w celu lepszego działania dynamicznego zarządzania mocą między wieloma urządzeniami, kluczowe jest, aby wszystkie były połączone z tą samą siecią lokalną.

Instalację powinien przeprowadzać wykwalifikowany personel techniczny, który zapewni zgodność z obowiązującymi przepisami i normami instalacyjnymi.

Jak można połączyć kilka Pole Pro?

Opcja 1: Wspólny router z 4G lub światłowodem

Urządzenia muszą być połączone z tą samą siecią lokalną za pomocą wspólnego routera z dostępem do Internetu 4G lub światłowód. Router powinien również zapewniać taką samą bramę dla wszystkich urządzeń, które mają balansować energię.

Aby przeprowadzić standardową instalację, należy zainstalować router generujący sieć lokalną. Router ten powinien być podłączony do centralnego huba lub switcha z odpowiednią liczbą portów dla wszystkich e-Charger. W przypadku małej instalacji, jeśli router posiada wystarczającą liczbę portów Ethernet, instalacja huba nie będzie konieczna, a połączenie można zrealizować bezpośrednio z routerem.

Połączenia TCP/IP powinny być wykonane w topologii gwiazdy, tak aby każdy ładowarka miał przypisany własny kabel sieciowy. Maksymalna długość kabla UTP wynosi 100 metrów. W przypadku większych odległości połączenie należy wykonać za pomocą światłowodu.

Opcja 2: Połączenie WiFi

Połączenie z siecią WiFi może być również wykorzystane do podłączenia do routera, pod warunkiem, że zasięg sygnału jest wystarczająco dobry. Jedynym wymogiem jest stabilne i wystarczające połączenie docierające do wszystkich e-Chargerów.

Opcja 3: Połączenie szeregowe

Możliwe jest także wykonanie połączenia szeregowego punktów ładowania, co pozwala na oszczędność kabla Ethernet i ułatwia instalację. W tym celu należy użyć urządzenia o referencji Split-Ethernet, które można zakupić osobno dla modelu Pole Pro.

Urządzenie to umożliwia podłączenie kabla Ethernet do wejścia e-Charger. Posiada ono złącze USB, które należy podłączyć do odpowiedniego portu, oraz dwa porty Ethernet: jeden do kabla pochodzącego z instalacji, a drugi do kabla prowadzącego do kolejnego ładowarki.

Router
Płyta sterująca
Połączenie
z płytą sterującą
Kabel UTP
(maks. 100 m)
Ethernet
USB

Połączenie rozpoczyna się od routera i prowadzi do pierwszego splita, jak przedstawiono na ilustracji. Split jest podłączony do płyty sterującej za pomocą kabla Ethernet i USB. Następnie kabel UTP prowadzi od splita do kolejnego Pole Pro. Taki schemat połączeń należy kontynuować aż do ostatniego urządzenia w łańcuchu. W przypadku ostatniego urządzenia split nie jest konieczny — kabel UTP można podłączyć bezpośrednio do płyty sterującej.

Konfiguracja i aktywacja statycznego sterowania mocą dla wielu e-Chargerów w V2C Cloud

W przypadku wszystkich podłączonych punktów ładowania można włączyć równoważenie mocy jedynie na wybranych urządzeniach. Jeśli chcesz nadać priorytet konkretnej ładowarce i uniknąć równoważenia, wystarczy nie aktywować tej funkcji na tym urządzeniu.

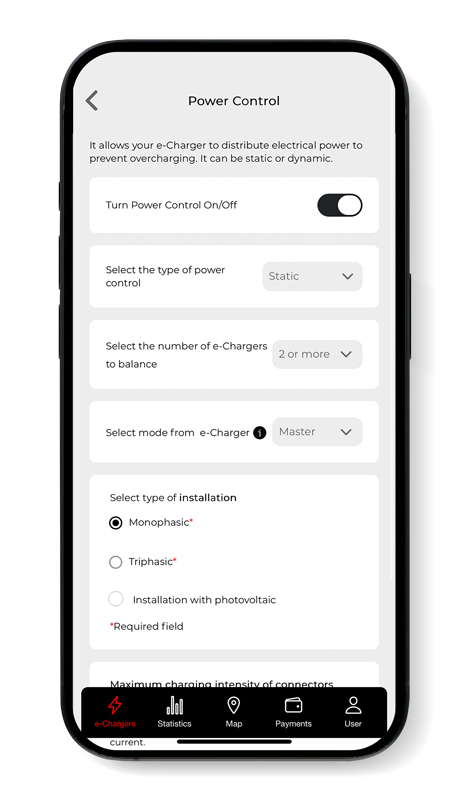

Aby włączyć równoważenie obciążenia między kilkoma e-Chargerami, wejdź do aplikacji V2C Cloud na smartfonie lub komputerze i dodaj ładowarki. Następnie aktywuj dynamiczne sterowanie mocą na wszystkich ładowarkach.

Aby włączyć równoważenie obciążenia między kilkoma e-Chargerami, wejdź do aplikacji V2C Cloud na smartfonie lub komputerze i dodaj ładowarki. Następnie aktywuj dynamiczne sterowanie mocą na wszystkich ładowarkach.

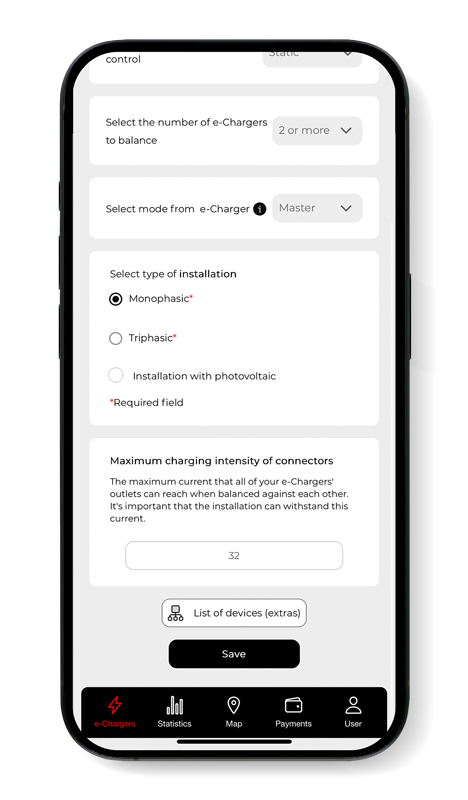

Upewnij się, że w typie sterowania mocą wybrano opcję „Statyczne”. Następnie wybierz liczbę e-Chargerów, które chcesz zrównoważyć, a potem tryb każdego e-Chargera: Master lub Extra.

Po aktywacji i konfiguracji sterowania mocą na wszystkich punktach ładowania, Master automatycznie rozpozna wszystkie podłączone i aktywne ładowarki w sieci jako „Extra”.

Dostępna jest również funkcja o nazwie „List of devices (extras)”, która umożliwia przegląd wszystkich urządzeń podrzędnych, z którymi się komunikuje, oraz szczegółowe informacje o każdym z nich.

Personalizuj kontrolę mocy, aby maksymalizować swoją energię

Personalizacja kontroli mocy ma kluczowe znaczenie dla maksymalizacji jej wydajności. Dopasowanie profili ładowania do Twoich specyficznych potrzeb pozwala nie tylko zaoszczędzić energię, ale także zoptymalizować całkowite zużycie. Dokładna konfiguracja profili ładowania zapewnia kontrolę nad czasami oraz intensywnością ładowania, co przekłada się na znaczące oszczędności na rachunkach za energię.

Prawidłowa konfiguracja jest niezbędna, aby w pełni wykorzystać potencjał kontroli mocy.

Jak personalizować kontrolę mocy?
