Cómo sustituir el cable de carga estándar por cable con botón Tesla
Esta guía te explica paso a paso cómo sustituir el cable de carga estándar de tu cargador Trydan por un cable con botón Tesla.
A continuación, encontrarás el procedimiento detallado, las recomendaciones previas y las comprobaciones finales necesarias para realizar el cambio de forma segura y garantizar el correcto funcionamiento del equipo.
¡Advertencia! La sustitución del cable debe ser realizada exclusivamente por personal técnico cualificado, con conocimientos en instalaciones eléctricas y cargadores para vehículo eléctrico. Manipular el cargador sin la formación adecuada puede provocar daños en el equipo, riesgos eléctricos graves y la pérdida de la garantía. V2C declina toda responsabilidad por derechos derivados de dicho incumplimiento.
Pasos para realizar la sustitución del cable de carga
Extracción del cable estándar

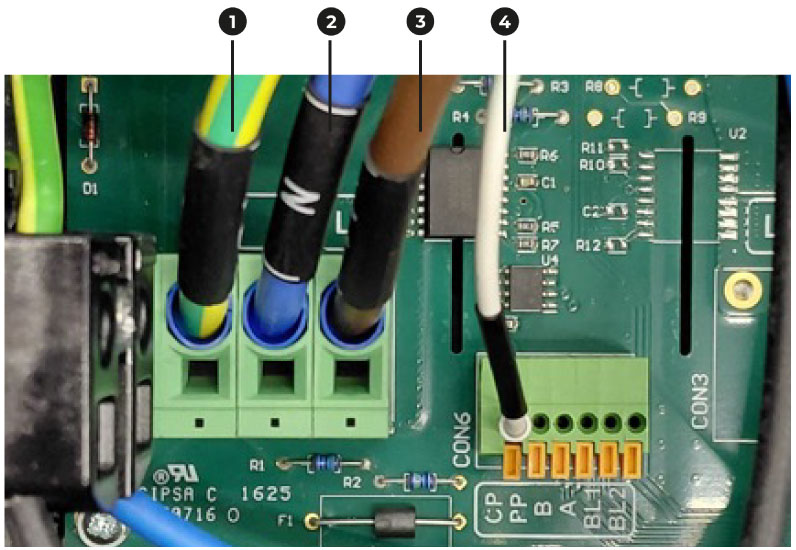

En primer lugar, es obligatorio apagar el equipo para realizar el trabajo de forma segura. Una vez verificada la ausencia de tensión, debes retirar las tres punteras existentes (L, N y TT) con la ayuda de un destornillador adecuado, así como el hilo de señal (CP) correspondiente al cable de carga estándar del equipo.
TT
N
L
CP
Montaje del nuevo cable de carga con botón Tesla
Para instalar el cable de carga con botón Tesla en el equipo, en primer lugar debes introducir los hilos de la misma a través del prensaestopa hacia el interior del cargador. Una vez ajustado el prensaestopa, conecta los cinco hilos (L, N, TT, CP y P3+) a la placa de potencia, respetando el esquema de conexión correspondiente.
TT
N
L
CP
P3 +
Comprobación del nuevo cable de carga con botón Tesla
Una vez verificadas las conexiones de las tres punteras de potencia, los dos hilos de señal y el correcto ajuste del prensaestopa exterior, enciende el equipo y realiza un calibrado.
