Bilanciamento tra e-Chargers

Controllo di potenza statico tra più e-Chargers

Il controllo di potenza statico tra più e-Chargers (bilanciamento tra e-Chargers) è una soluzione avanzata che distribuisce in modo efficiente l’energia disponibile tra tutti i caricatori. In questo modo, consente che la potenza totale venga automaticamente ripartita tra i caricatori, evitando così il sovraccarico della rete e massimizzando l’uso dell’energia disponibile.

È particolarmente utile per luoghi con limitazioni di potenza, dovute alla sezione dei cavi dell’infrastruttura esistente o alla capacità elettrica limitata del sito, poiché risolve queste restrizioni regolando automaticamente la potenza dei caricatori in base all’installazione.

Inoltre, facilita la scalabilità delle installazioni, permettendo di aggiungere attrezzature secondo necessità.

Questo sistema opera su una rete locale, rendendolo completamente indipendente dalla connessione a Internet dei caricatori. Il suo avanzato sistema di comunicazione non solo riduce i costi associati all’installazione di comunicazioni, ma offre anche una grande flessibilità senza richiedere configurazioni complicate.

Collega il tuo bilanciamento tra e-Chargers con il sole

Quale e-Charger utilizzi per effettuare il controllo di potenza statico?

Bilanciamento tra e-Charger con Trydan e Trydan Pro

Per semplificare la configurazione e migliorare il monitoraggio dell’impianto, si consiglia di avere accesso a Internet, anche se non è strettamente necessario. Nel caso in cui si utilizzino più e-Charger con controllo dinamico, è importante che tutti siano collegati alla stessa rete locale per ottenere il massimo delle prestazioni tramite connessione Internet.

Modalità di collegamento tra più Trydan e Trydan Pro

Opzione 1: Connessione tramite Router (WiFi o Ethernet)

In questa configurazione, non basta che i dispositivi siano sulla stessa rete locale; devono anche essere collegati a un unico router con accesso a Internet. Tutti i dispositivi coinvolti nella gestione dell’energia devono condividere lo stesso gateway definito da quel router.

Per la connessione WiFi, è necessario garantire una rete stabile per ogni e-Charger. Il dispositivo Master deve essere collegato via Ethernet al router affinché il bilanciamento funzioni correttamente.

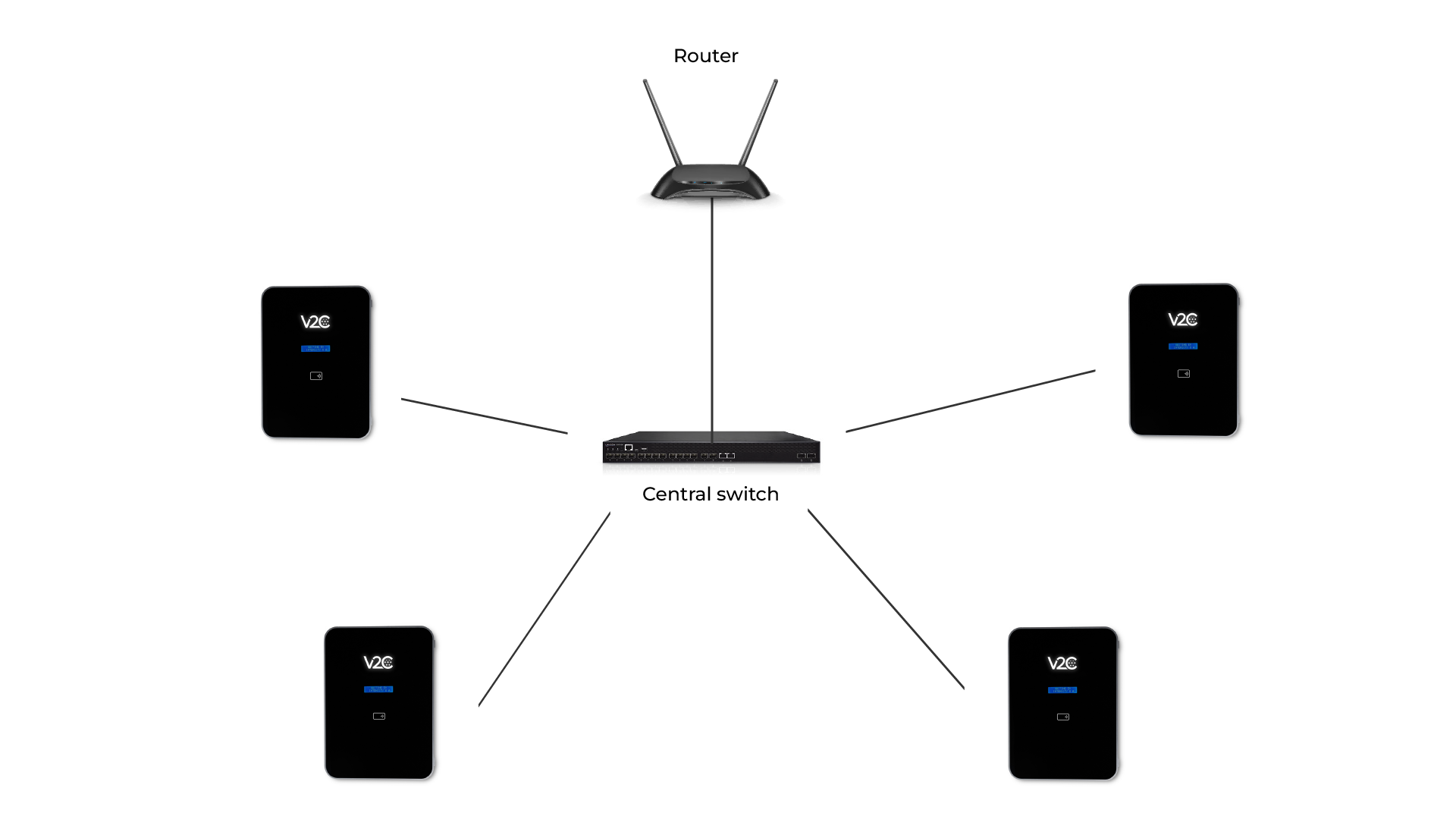

Se il router non ha porte sufficienti, va collegato a un hub o switch centrale con un numero adeguato di porte per tutti i punti di ricarica.

Opzione 2: Connessione in serie

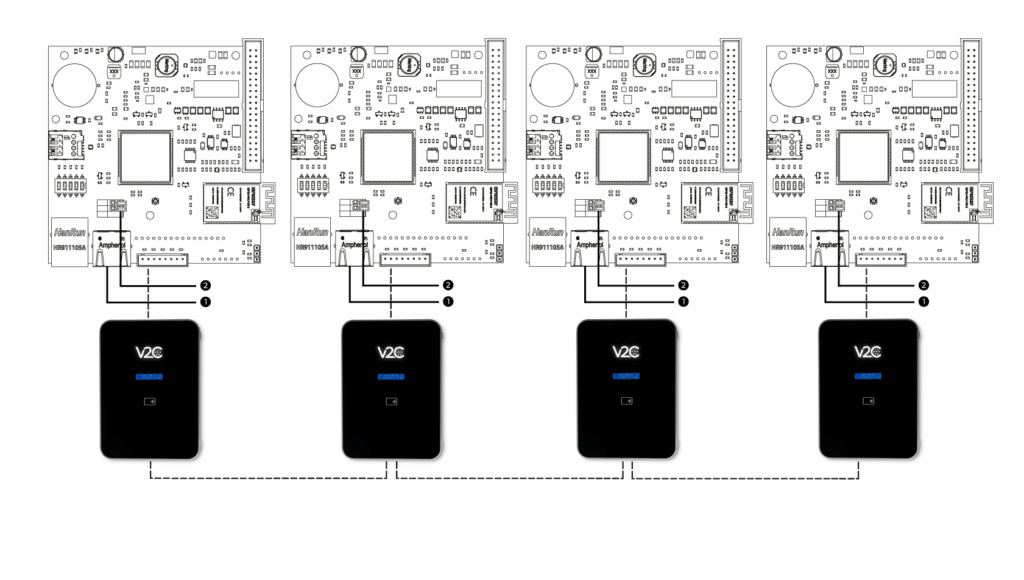

La connessione in serie si effettua tramite cablaggio collegato alla scheda di controllo del caricatore.

Puerta RJ45
Terminali A e B

NOTA: Indipendentemente dal fatto che i dispositivi siano connessi a Internet o meno, questa comunicazione avrà la priorità su quella locale.

Durante la sincronizzazione, il logo V2C sul pannello frontale si illumina e lampeggia in viola. Una volta completata la sincronizzazione, il colore cambia in base allo stato di carica.

Bilanciamento tra e-Chargers con Pole Pro

Sebbene non sia obbligatorio avere una connessione a Internet, è consigliata per migliorare la supervisione dell’installazione e facilitare la sua configurazione. Se scegli di connettere gli e-Chargers a Internet per un miglior funzionamento del controllo dinamico tra più e-Chargers, è fondamentale che siano connessi alla stessa rete locale.

L’installazione deve essere eseguita da personale tecnico qualificato e competente, pienamente responsabile di garantire il rispetto delle normative e regolamenti di installazione vigenti.

CORSO ONLINE POLE PRO

Vuoi conoscere nei dettagli la configurazione e l’avvio del caricatore?

In quali modi si può effettuare la connessione tra più Pole Pro?

Opzione 1: Router comune con 4G o fibra

Oltre ad essere connessi alla stessa rete locale, in questa modalità devono essere interconnessi tramite un router comune che abbia connessione 4G o sia collegato a una rete di fibra ottica esistente. Questo router deve anche avere un gateway identico per tutti i dispositivi che necessitano di bilanciare l’energia.

Per eseguire un’installazione standard, è necessario installare un router che generi la rete locale. Questo router deve connettersi a un hub o switch centrale con un numero sufficiente di porte per tutti gli e-Chargers. Se l’installazione è piccola e il router dispone di sufficienti porte Ethernet, non sarà necessario installare un hub; la connessione verrà eseguita direttamente al router.

Le connessioni TCP/IP devono essere installate a stella, portando a ciascun caricatore il suo cavo di rete corrispondente. Il cavo UTP ha una lunghezza massima di 100 metri. Se è necessaria una distanza maggiore, la connessione deve essere eseguita tramite fibra ottica.

Opzione 2: Connessione WiFi

La connessione a una rete WiFi, sempre che abbia una buona copertura, può anche essere utilizzata per collegarsi al router. L’unico requisito è che la connessione sia sufficiente e stabile per raggiungere tutti gli e-Chargers.

Opzione 3: Connessione in serie

Infine, è possibile effettuare la connessione in serie dei punti di ricarica, il che consente di risparmiare cavo Ethernet e facilita l’installazione. A tal fine, si utilizza il dispositivo con riferimento Split-Ethernet, che può essere acquistato separatamente dal Pole Pro.

Questo dispositivo consente di collegare il cavo Ethernet all’ingresso dell’e-Charger. Ha un connettore USB che deve essere collegato all’ingresso corrispondente e due porte Ethernet: una per il cavo proveniente dall’installazione e l’altra per il cavo che si estende verso il caricatore successivo.

Router
Pannello
di controllo
Connessione
al pannello di controllo
Cavo UTP
(max 100 m)
Ethernet
USB

La connessione parte dal router verso il primo split, come mostrato nell’immagine. Questo split è collegato al pannello di potenza tramite un cavo Ethernet e un USB. Successivamente, un cavo UTP esce dallo split verso il successivo Pole Pro. Questo è lo schema che seguiranno le connessioni fino all’ultimo dispositivo della catena. In quest’ultimo dispositivo, non sarà necessario utilizzare uno split; sarà sufficiente collegare il cavo UTP direttamente al pannello di controllo.

Configurazione e attivazione del controllo statico della potenza per più e-Charger su V2C Cloud

Tra tutti i punti di ricarica collegati, puoi abilitare il bilanciamento tra e-Chargers solo sui dispositivi che desideri. Se preferisci dare priorità a un caricatore specifico ed evitare il bilanciamento, basta non attivare la funzione su quel dispositivo.

Per abilitare il bilanciamento tra più e-Charger, accedi all’app V2C Cloud dal tuo smartphone o computer e aggiungi i caricatori. Poi, attiva il controllo dinamico della potenza su tutti i caricatori.

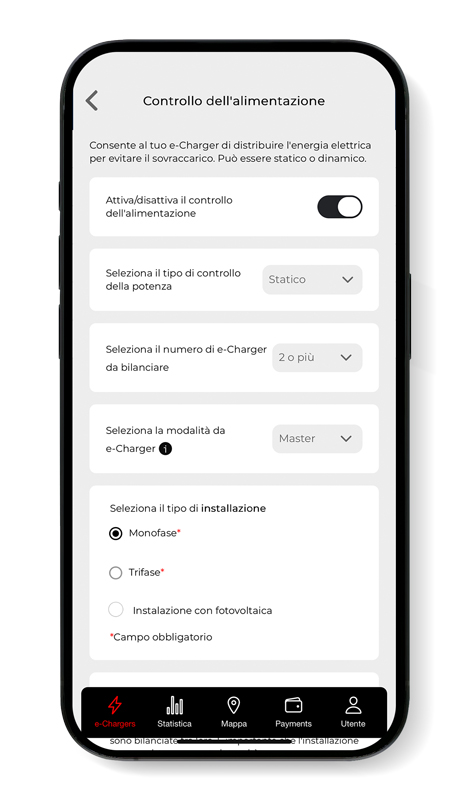

Assicurati che il tipo di controllo della potenza sia impostato su “Statico”. Successivamente, seleziona il numero di e-Charger da bilanciare e poi imposta la modalità di ciascun e-Charger: Master o Extra.

Una volta attivato e configurato il controllo della potenza su tutti i punti di ricarica, il Master riconoscerà automaticamente tutti i caricatori connessi e attivi nella rete come Extra.

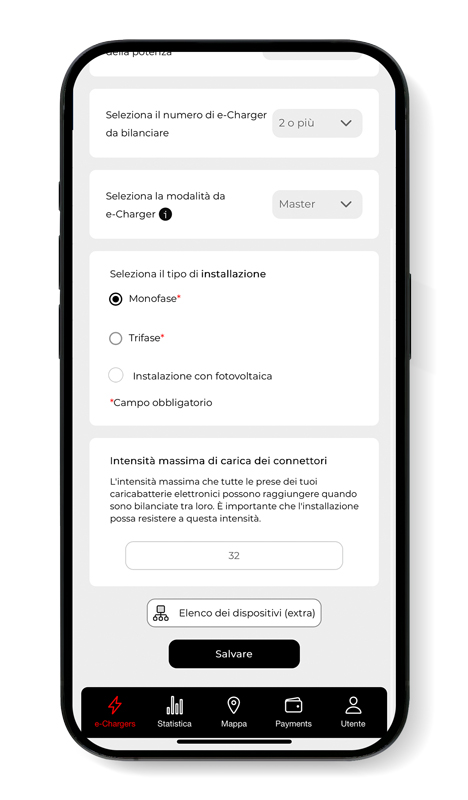

Inoltre, è disponibile una funzione chiamata “Elenco dei dispositivi”, che consente di vedere l’elenco di tutti i dispositivi secondari con cui comunica, insieme a informazioni dettagliate su ciascuno di essi.

Personalizza il controllo di potenza per massimizzare la tua energia

Personalizzare il controllo di potenza è cruciale per massimizzare la sua efficienza. Regolare i profili di carica secondo le tue esigenze specifiche non solo ti consente di risparmiare energia, ma anche di ottimizzare il consumo totale. Una configurazione precisa dei profili di carica ti offre il controllo sui tempi e sull’intensità di carica, risultando in un risparmio significativo sulla bolletta energetica.

È fondamentale effettuare questa configurazione correttamente per ottenere il massimo beneficio dal controllo di potenza.
