Integração do inversor solar SAJ com o Trydan
Se queres saber como integrar o teu inversor solar SAJ com Trydan, estás no local certo. Abaixo, tens um guia para realizar esta integração de forma ótima.
O primeiro passo é garantir que o modelo do teu inversor é compatível com o nosso carregador Trydan. Uma vez confirmada essa compatibilidade, segue estes passos para integrar com sucesso o teu inversor SAJ, seja o modelo híbrido com bateria ou sem ela, com o nosso e-Charger e desfruta de uma carga eficiente e sustentável para o teu veículo elétrico.
Integração do inversor solar SAJ sem bateria com Trydan
Para conectar o inversor solar SAJ sem bateria, existem dois métodos disponíveis:
Em ambos os casos, o e-Charger funcionará com todos os modos de carga, incluindo a energia solar. Contudo, é importante destacar que, se não for estabelecida uma conexão WiFi entre o inversor e o carregador, este último não poderá realizar medições da energia fotovoltaica.
Conexão com fio com o medidor de energia da instalação do inversor
Para estabelecer a conexão, é necessário estender um cabo desde Trydan até o quadro geral da instalação, onde estará localizado o medidor do inversor SAJ. Embora bastem dois cabos, o uso de um cabo UTP pode simplificar tanto a instalação como a conexão ao ponto de carregamento Trydan.
A conexão ao ponto de carregamento Trydan segue este esquema:
O pino 4 do conector RJ-45 de Trydan é conectado ao terminal 25 (B-), enquanto o pino 5 do mesmo conector é unido ao terminal 24 (A+) do RS485 do medidor. É importante lembrar que já terão sido conectados dois cabos ao inversor.
NOTA: É importante que os fios soltos do UTP fiquem isolados (bem crimpados) e não façam contacto entre si.
Conexão WiFi direta com o inversor
Para o correto funcionamento do controlo dinâmico de potência, é essencial que tanto o e-Charger como o inversor estejam conectados à mesma rede WiFi.
A seguir, identifica o IP do inversor com o qual será estabelecida a conexão. Existem três métodos para fazer isso: através do router, usando um buscador de IP ou habilitando uma rede WiFi local do inversor.
Configuração do inversor SAJ sem bateria na V2C Cloud
Para emparelhar o ponto de carregamento, entra na aplicação V2C Cloud, escolhe o e-Charger e navega até ao menu de ‘configuração’.
Clica na secção de controlo dinâmico de potência e escolhe ‘inversor’ como tipo de dispositivo, e ‘SAJ’ como tipo de inversor.
Por fim, clica em ‘guardar’ para ativar a configuração. Depois disso, o equipamento reiniciará automaticamente, ficando pronto para receber dados sobre o consumo doméstico.
Não é necessário configurar um endereço IP neste dispositivo, mas proporciona uma experiência mais completa ao utilizador, permitindo o acesso a dados adicionais sobre a produção solar/baterias através da aplicação V2C. Para isso, podemos encontrar o IP de dispositivos conectados à nossa rede local. Recomenda-se atribuir um endereço IP fixo no router para evitar a necessidade de alterações posteriores.
Integração do inversor solar SAJ híbrido com baterias com Trydan
Para estabelecer a conexão sem fios com o inversor, segue estes passos:
Para integrar corretamente o inversor SAJ híbrido, é imprescindível ter o dongle eSolar AIO3.
Conecta o dongle eSolar AIO3 à porta 4G/GPRS/WiFi do inversor.
Com o inversor ligado e o dongle corretamente conectado, abre a aplicação GH-Style e seleciona ‘conexão local’. Utiliza a palavra-passe ‘123456’ para aceder. A aplicação oferecerá duas opções de conexão: Bluetooth ou WiFi. Seleciona a conexão ‘WiFi’.
Na tela seguinte, será mostrada uma lista de dispositivos Bluetooth disponíveis para se conectar. Escolhe o dispositivo que aparece como ‘BlueLink:XXXXX’, onde os últimos cinco números correspondem ao número de série do Dongle (SN), que se encontra na parte traseira do Dongle.
Se for a primeira vez que te conectas, receberás uma mensagem a pedir para selecionar o modo de acesso à Internet (WiFi ou Ethernet). Seleciona ‘WiFi’ e, na tela seguinte, insere a rede WiFi e a palavra-passe à qual desejas que o equipamento se conecte. Certifica-te de que coincide com a rede à qual o e-Charger está conectado.
Depois de guardares as alterações, ou se não for a primeira vez que te conectas, voltarás à tela principal, onde serão exibidos os dispositivos vinculados (Dongle e inversor).
Em seguida, escolhe o módulo de comunicação (Sdongle). Verás ‘link up’ ou ‘conectar up’ se a conexão for estabelecida corretamente, juntamente com o IP do Sdongle. Este IP será necessário mais tarde durante a configuração do controlo dinâmico de potência na aplicação V2C Cloud.
Se precisares de modificar os dados da rede WiFi, seleciona o módulo de comunicação e depois toca no ícone de configurações no canto superior direito da próxima tela. Dentro das configurações, seleciona ‘configuração da WiFi’ para escolher a rede WiFi que desejares.
* A versão do Dongle deve corresponder à v1.200.
Depois de configurar o módulo de comunicação do inversor, é necessário ajustar a configuração do próprio inversor. Para isso, acede ao dispositivo e vai à secção de configurações (localizada no canto superior direito). Depois, seleciona ‘configuração de comunicações’, ‘ajustes de RS485’ e define o tipo de protocolo como ‘Modbus’, a velocidade de transmissão de bauds como ‘9600’ e o endereço de comunicação como ‘1’.
Configuração do inversor SAJ híbrido com baterias na V2C Cloud
Para vincular o e-Charger, acede à aplicação V2C Cloud e seleciona o dispositivo.

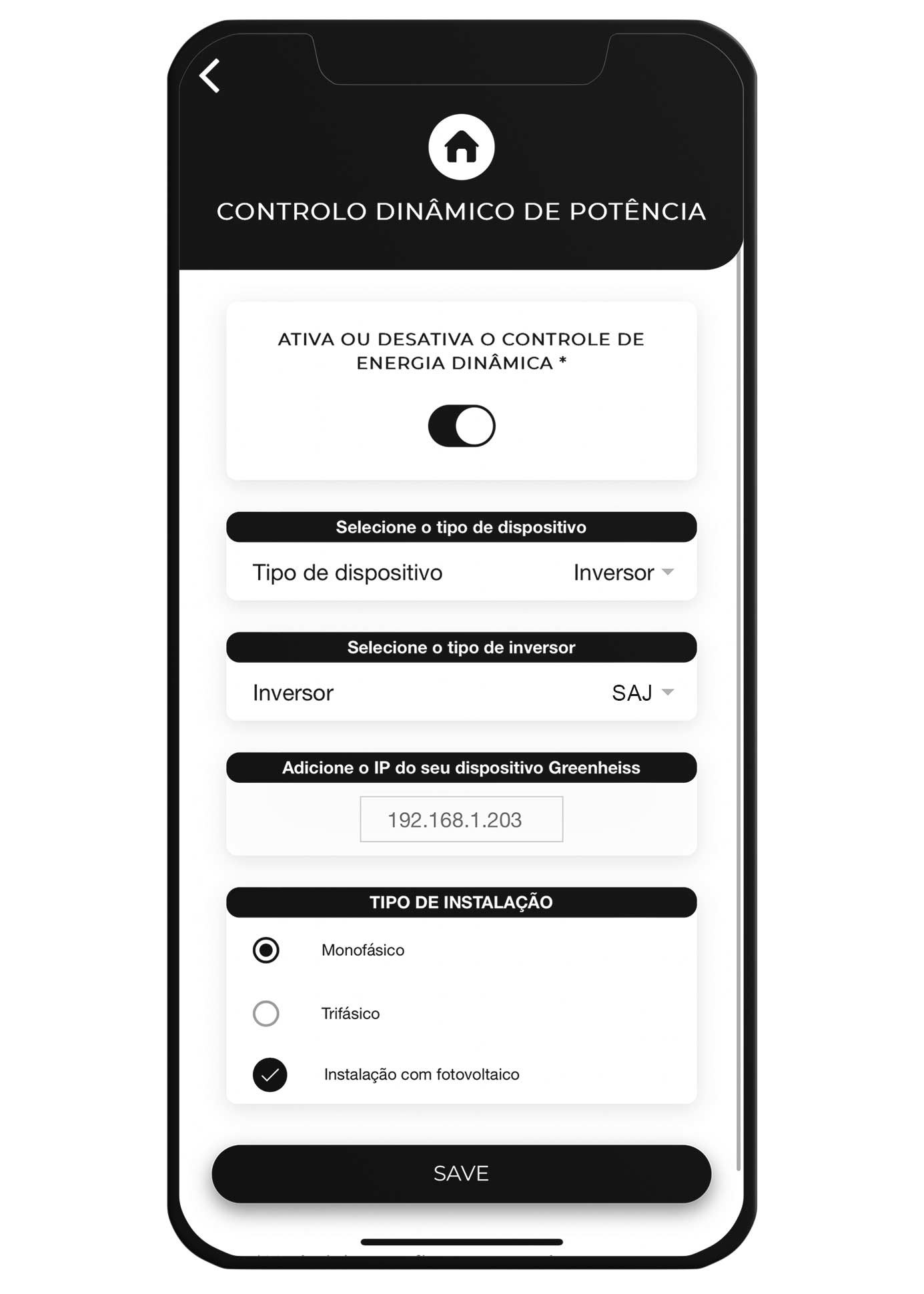

Na secção de configuração, clica em controlo dinâmico de potência, escolhe ‘inversor’ como tipo de dispositivo e ‘SAJ’ como tipo de inversor.
Incorpora o endereço IP do dispositivo Sdongle e escolhe ‘SAJ com baterias’ e o tipo de instalação. Guarda a configuração e o equipamento reiniciará para receber dados de consumo.
