Integration des V2C ControlBox mit Trydan, Trydan Pro und Alva
Unsere e-Charger Trydan, Trydan Pro und Alva sind standardmäßig mit dem V2C ControlBox-Gerät ausgestattet und verfügen zudem über eine Strommesszange zur Überwachung des Gesamtverbrauchs im Haushalt (einschließlich Haushalts- und Elektrofahrzeugverbrauch). Für Photovoltaikanlagen ist der Einsatz einer zweiten Strommesszange erforderlich.
Der V2C ControlBox ist ein benutzerfreundliches, intuitives und praktisches Gerät, das keine aufwendige Installation erfordert und bis zu sechs Kanäle lesen kann. Dies ermöglicht präzise Messungen in Standardkonfigurationen, einschließlich Photovoltaikanlagen, unabhängig davon, ob es sich um einphasige oder dreiphasige Installationen handelt.
Nachfolgend eine detaillierte Anleitung für eine effiziente Integration und einen optimalen Betrieb der dynamischen Leistungssteuerung.
Nachfolgend werden die gültigen Schaltpläne angezeigt, die die korrekte Platzierung der verschiedenen Elemente der Installation der dynamischen Leistungssteuerung in einem Photovoltaiksystem mit V2C ControlBox veranschaulichen.
EINPHASIGE PHOTOVOLTAIK-INSTALLATIONSSCHEMATA
Schema NORMALE Einphasige Installation + Einphasige PV + V2C ControlBox
In dieser häufig vorkommenden Situation muss die am Jack 1 des Messgeräts angeschlossene Strommesszange das Hauptanschlusskabel (vor dem Hauptschutzschrank und vor dem Ladegerät) umschließen. Die am Jack 4 angeschlossene Zange sollte das Kabel der PV-Erzeugung umschließen.
Schema Alternative Einphasige Installation + Einphasige PV + V2C ControlBox
Dieses Schema muss befolgt werden, wenn der Installateur bei der Installation auf das Problem stößt, dass er mit der Strommesszange das Kabel der allgemeinen Anschlussleitung (Jack 1) nicht umschließen kann. In diesem Fall müssen die Zangen das Kabel des Hausverbrauchs und das Kabel des Fahrzeugverbrauchs (abwärts) umschließen.
Schema Einphasige Installation MIT ANPASSUNG + Einphasige PV + V2C ControlBox
(Anpassung gemäß ITC-BT 52 Norm)
In diesem Fall speist die Photovoltaikanlage nicht in den Ladegerät-Verteiler ein. Dies verhindert die Messung der Solarenergie mit der Zange aufgrund der Entfernung, was die ordnungsgemäße Funktion des V2C ControlBox unmöglich macht. Es wird empfohlen, eine Anpassung vorzunehmen, wie im Schema dargestellt, indem die Solarenergie vom Sekundär- zum Hauptverteiler umgeleitet wird, um eine korrekte Messung zu ermöglichen.
DREIPHASIGE PHOTOVOLTAIK-INSTALLATIONSSCHEMATA
Schema NORMALE Dreiphasige Installation + Dreiphasige PV + V2C ControlBox
Dieses Schema zeigt die gängige Situation, in der die Strommesszangen an den Jacks 1, 2 und 3 die Hauptanschlusskabel umschließen und die Zangen an den Jacks 4, 5 und 6 die Kabel der PV-Erzeugung umschließen. Die PV-Zangen müssen in der Reihenfolge der Phasen 1, 2 und 3 des Hauses installiert werden.
** Falls der Ladegerät einphasig ist, wird es nur mit Phase 1 aus seinem Verteiler gespeist.
Schema ALTERNATIVE Dreiphasige Installation + Dreiphasige PV + V2C ControlBox
Dieses Schema wird verwendet, wenn es nicht möglich ist, die Hauptanschlusskabel (Jack 1, 2 und 3) mit den Strommesszangen zu umschließen. In diesem Fall müssen die Kabel des Hausverbrauchs und des Ladegeräts umschlossen werden.
Wie wird der V2C ControlBox installiert?
In diesem Abschnitt zeigen wir Schritt für Schritt, wie der V2C ControlBox konfiguriert wird, damit er mit Trydan, Trydan Pro oder Alva kommuniziert und die Messdaten an diese überträgt.
Verbindung zum V2C ControlBox

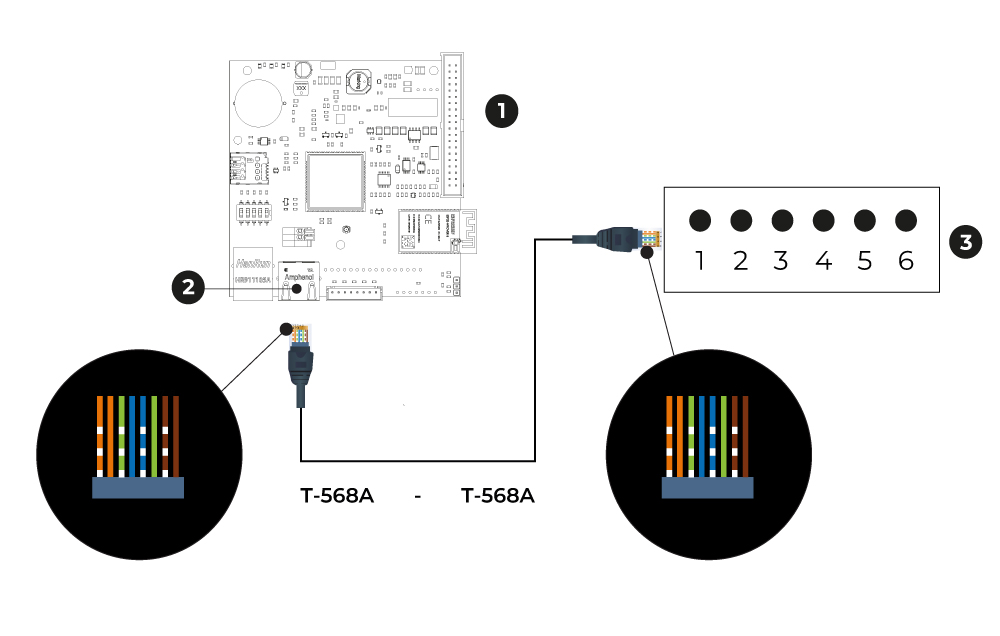

Anschluss des Geräts an die Steuerplatine des e-Chargers mit einem 8-adrigen Datenkabel mit RJ-45-Steckern an beiden Enden, parallel gekrimpt. Der V2C ControlBox benötigt keine separate Stromversorgung und verfügt über eine LED zur Überprüfung der ordnungsgemäßen Verbindung.
Das Gerät wird nicht durch Interferenzen beeinträchtigt, wenn das Kommunikationskabel neben dem Stromkabel verlegt ist, aber es wird empfohlen, ein Kabel der Kategorie 6 für eine bessere Leistung zu verwenden. Um das UTP-Kabel zwischen dem e-Charger und dem V2C ControlBox zu verbinden, gelten die Crimpvorgaben 568A oder 568B für den RJ-45-Stecker.
NOTA: Falls der e-Charger und der Wechselrichter nicht mit dem Hauptverteiler der Wohnung verbunden sind, ist es erforderlich, eine vorherige Anpassung der Installation gemäß dem entsprechenden oben dargestellten Schema (grüne Linie) vorzunehmen.
Wichtig: Das V2C-Logo des e-Chargers blinkt rot, wenn ein Kommunikationsfehler vorliegt. Die wahrscheinlichste Ursache ist das Netzwerkkabel (das Problem könnte durch einen fehlerhaften Crimpanschluss des Ethernet-Kabels verursacht werden). In diesem Fall: Kabel erneut crimpen, verbinden und überprüfen. Es ist wichtig, daran zu denken, dass dieses Netzwerkkabel keine Internetverbindung überträgt, sondern Daten und Informationen an Trydan, Trydan Pro oder Alva sendet.
Anbringung der Strommesszangen:
Es ist entscheidend, dass die Strommesszange (toroidal) den Gesamtstromverbrauch der Wohnung einschließlich des Ladepunkts misst und am Hauptanschluss der Wohnung oder, im Falle von Gemeinschaftsgaragen, am Kabel vom Zähler installiert wird. Für eine korrekte Installation muss die Phase identifiziert werden, die die gesamte Installation versorgt.
Normalerweise handelt es sich um den Anschluss vom Zähler, der in der Regel grau, schwarz oder braun ist. Die Strommesszange wird am Kabel befestigt, indem der Clip sicher geschlossen wird. In dreiphasigen Installationen sollten alle drei Zangen (siehe Diagramm der dreiphasigen Installationen von V2C ControlBox) verwendet werden, um alle zuvor identifizierten Kabel zu umschließen.
WICHTIGER HINWEIS:
Die Strommesszange muss die gesamte Phase erfassen, um die Energie der gesamten Installation (Wohnung + e-Charger) zu messen.
Das Kabel der Strommesszangen darf in keinem Fall manipuliert werden.
Die Zangen müssen in Fließrichtung des Stroms installiert werden (d.h., sie müssen in Richtung des Hauptverteilers der Wohnung zeigen), wie im Diagramm gezeigt.
Anschluss der Sensoren an den V2C ControlBox gemäß den folgenden Kriterien. Es ist wichtig, das Schema zur richtigen Verbindung zu konsultieren.
In einphasigen Installationen wird die Position 1 dem Anschluss der Wohnung und die Position 4 der Ausgang der Photovoltaikanlage zugeordnet. In dreiphasigen Installationen entsprechen die Positionen 1, 2 und 3 dem Anschluss der Wohnung, während die Positionen 4, 5 und 6 dem Ausgang der Photovoltaikanlage zugewiesen werden.
Wie man die Installation für eine neue dedizierte Stromversorgung mit V2C ControlBox durchführt?
Individuelle Konfiguration der Leistungsregelung:
Die Leistungsregelung durch den Einsatz von Ladeprofilen anzupassen, ist entscheidend, um das Energiemanagement zu optimieren.
Die Anpassung des Systems an die spezifischen Bedürfnisse ermöglicht nicht nur einen effizienteren Energieverbrauch, sondern auch eine umfassende Kontrolle über die Ladeprofile, wodurch sich Zeitpläne, Intensitätsstufen und Ladearten konfigurieren lassen. Dies führt durch maximale Ressourcennutzung gemäß den Standards der Energieeffizienz zu einer Senkung der Kosten auf den Rechnungen.
