Integración del inversor solar Fronius con Trydan

¿Tienes un inversor solar Fronius y quieres realizar su integración con nuestro cargador de coche eléctrico Trydan? En esta página te explicamos el paso a paso para realizar la integración y garantizar su correcto funcionamiento, tanto del inversor Fronius Primo como Fronius GEN24.

Tabla de contenidos
  1. Pasos para la conexión WiFi de los inversores Fronius
  2. Configuración del inversor Fronius en V2C Cloud
  3. ¿Necesitas soporte técnico?

Pasos para la conexión WiFi de los inversores Fronius

Comprueba la conexión WiFi del cargador

Este paso es común para los dos modelos que actualmente son compatibles con nuestro e-Charger Trydan.
Antes de conectarte al inversor solar, debes verificar que el cargador se encuentra conectado a una red WiFi. Para ello, accede a la aplicación V2C Cloud, selecciona el e-Charger y comprueba que está conectado a una señal WiFi.

Puedes comprobar la conexión WiFi de manera sencilla con una de estas dos opciones:

OPCIÓN 1
Verifica que el icono WiFi aparece sobre el cargador que deseas vincular.

OPCIÓN 2

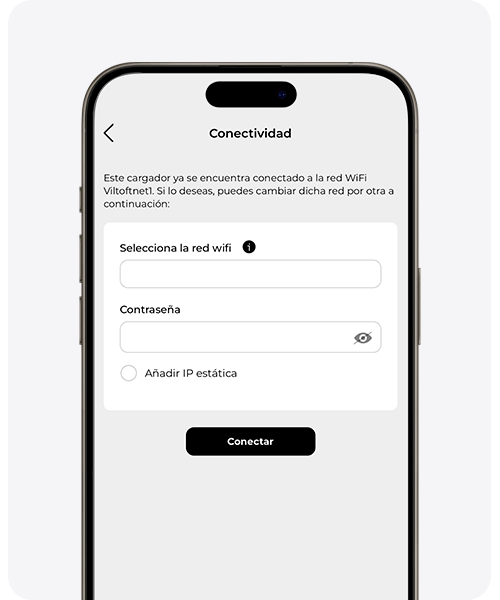

Accede al e-Charger que deseas vincular y entra en el menú ‘Configuración’. En la parte inferior, encontrarás el botón ‘Configuración WiFi’. Si el cargador ya está conectado, se mostrará el nombre de la red, la señal y la IP a la que está conectado. En caso de no estar conectado, debes seleccionar la señal WiFi disponible, si te encuentras cerca del punto de recarga, e ingresar la contraseña correspondiente. Si no es posible conectarse de esta manera, debes introducir la información de la red manualmente.

OPCIÓN 1
OPCIÓN 2
OPCIÓN 2

Es importante recordar que la red WiFi con la que debes establecer la conexión debe ser de 2.4GHz y que debes guardar el nombre SSID de la red para la configuración del inversor Fronius.

Configuración del inversor

Fronius Primo

La siguiente configuración tiene como objetivo emparejar el inversor Fronius Primo con el e-Charger Trydan, con el fin de que exista una correcta comunicación entre ellos. Para ello, habilita el punto de acceso WiFi del inversor Fronius y entra desde un ordenador o smartphone.

¿Cómo habilitar la señal WiFi del inversor Fronius Primo?

Presiona cualquier tecla para encender la pantalla y navegar sobre ella.

Presiona sobre el segundo botón para desplazarse hacia la derecha hasta llegar a la opción de ‘Configuración’. Después, presiona sobre el cuarto botón para acceder.

Pulsa la segunda tecla hasta encontrar la opción ‘Punto de acceso WiFi’ y entra en ella pulsando la cuarta tecla.

Presiona la cuarta tecla para Activar WiFi AP.

Una vez activado, es importante anotar los datos proporcionados (nombre y contraseña del punto de acceso WiFi), ya que el proceso continúa en el ordenador o en el smartphone para la conexión WiFi inalámbrica que emite el inversor Fronius.

PASO 1
PASO 2
PASO 3
PASO 4
PASO 5
Conecta a la red inalámbrica de Fronius

Accede desde el ordenador o el smartphone y busca la señal que emite el inversor Fronius. El nombre de la red y la clave de acceso aparece en la pantalla del inversor. En caso de tener dudas, vuelve al apartado anterior.

Accede a la interfaz web de configuración de Fronius

Con la red inalámbrica ya establecida, accede al buscador web y escribe la siguiente dirección: 192.168.250.181 . En caso de solicitar credenciales de acceso rellena usuario: admin y contraseña: admin. Si el acceso no es posible, contacta con el instalador o, en su defecto, con la empresa Fronius que nos facilitará una contraseña de un solo uso.

Configuración previa desde el portal web de Fronius

Presiona sobre el botón de Información del sistema, que se encuentra en la parte superior derecha de la pantalla. En esta ventana es importante prestar atención a la Dirección IP situada en el apartado ‘Interface WLAN’. Verifica posteriormente que esta dirección IP sea la misma que se encuentra en el apartado ‘Red’ > ‘Ajustes de LAN’.

Entra en el apartado ‘Ajustes’ situado en la barra lateral derecha.

Accede a la opción ‘Red’ del menú de la izquierda y conecta a la misma red inalámbrica utilizada para conectar el e-Charger Trydan. La dirección IP asignada en ‘Ajustes de LAN’ debe ser igual que la obtenida en el Paso 1. En caso de que no sea así, se debe modificar manualmente.

En el apartado ‘Modbus’ del menú de la izquierda configura las distintas opciones de manera idéntica a la imagen del paso 4.

PASO 1
PASO 2
PASO 3
PASO 4

Fronius GEN 24

En el caso del modelo GEN24, conecta desde un ordenador o smartphone a la IP que permite entrar a la interfaz del inversor por defecto: 192.168.1.105 o IP WLAN 192.168.250.181 . Consulta esta información directamente en la etiqueta lateral del inversor o realiza un escaneo de la IP que se encuentra en la red local.

Consulta la IP del inversor Fronius GEN24

Tras acceder a la interfaz del inversor, haz clic en el apartado ‘Communication’ y luego ‘Network’. Después, anota la dirección IP (IP Address), está es la que se debe poner posteriormente a la hora de vincular el inversor con el cargador. En este caso, la dirección IP es 192.168.1.102 , como se muestra en la imagen.

Habilita el Modbus TCP/IP del inversor Fronius GEN24

Dentro de ‘Communication’, accede a Modbus y verifica que la información está puesta como se muestra a continuación:

Slave as Modbus TCP: Habilitado
Modbus Port: 502
Meter Address: 240
SunSpec Model Type: Selecciona ‘float’.
Inverter Control via Modbus: Habilitado

Configuración del inversor Fronius en V2C Cloud

Este último paso es común a Fronius Primo y GEN24, y consiste en vincular el inversor solar con el cargador.

Para configurar correctamente el control dinámico de potencia en V2C Cloud, entra en el apartado «configuración» de tu e-Charger y selecciona ‘control dinámico de potencia’.

Elige como tipo de dispositivo ‘inversor’ y selecciona Fronius en el apartado ‘tipo de inversor’. Después, asigna la dirección IP estática indicada por Fronius y escoge la instalación adecuada en cada caso.

Finalmente, selecciona ‘Guardar’ para que se aplique la configuración correctamente. El equipo se reiniciará y estará preparado para realizar el control dinámico de potencia.

inversor fronius primo

¿Necesitas soporte técnico?

Genera una solicitud en el Centro de Soporte Técnico y nos pondremos en contacto contigo lo antes posible para ofrecerte la mejor solución.
