Integración de V2C ControlBox con Trydan y Trydan Pro

Nuestros e-Chargers Trydan y Trydan Pro incorporan de serie el dispositivo V2C ControlBox ademas de una pinza amperimétrica para monitorizar la acometida general de la vivienda (que incluye tanto el consumo del hogar como el del vehículo eléctrico). Si dispones de instalación fotovoltaica, será necesario utilizar una segunda pinza.

El V2C ControlBox es un dispositivo práctico, fácil de usar e intuitivo, que no requiere instalaciones complicadas y que permite leer hasta seis canales, lo que facilita obtener mediciones en configuraciones estándar, incluyendo sistemas fotovoltaicos, ya sea en instalaciones monofásicas o trifásicas.

A continuación, te ofrecemos una guía detallada, para realizar la integración de manera eficiente y garantizar un funcionamiento óptimo del control dinámico de potencia.

Tabla de contenidos
  1. ESQUEMAS DE INSTALACIÓN FOTOVOLTAICA MONOFÁSICA
  2. ESQUEMAS DE INSTALACIÓN FOTOVOLTAICA TRIFÁSICA
  3. ¿Cómo realizar la instalación del V2C ControlBox?
  4. ¿Cómo realizar la instalación para un nuevo suministro dedicado con V2C ControlBox?
  5. ¿Necesitas soporte técnico?

A continuación, se muestran los esquemas válidos para identificar la forma correcta en la que colocar los diferentes elementos que componen la instalación del control dinámico de potencia en un sistema fotovoltaico con V2C ControlBox.

ESQUEMAS DE INSTALACIÓN FOTOVOLTAICA MONOFÁSICA

Esquema instalación NORMAL Monofásica + FV Monofásica + V2C ControlBox
Contador
Cuadro Principal de protecciones
Inversor
Conector RJ·45
Pinzas amperimétricas V2C

Plantea una de las situaciones más comunes que puede encontrar un instalador. En este supuesto, la pinza amperimétrica conectada en el jack 1 del medidor debe abrazar el cable de la acometida general (aguas arriba, es decir, antes de llegar y sobre el cuadro general – incluyendo la acometida general y el cargador) mientras que la pinza conectada en el jack 4 debe abrazar el cable de la producción fotovoltaica.

Esquema instalación ALTERNATIVA Monofásica + FV Monofásica + V2C ControlBox
Contador
Cuadro Principal de protecciones
Inversor
Conector RJ·45
Pinzas amperimétricas V2C

Este esquema se tendrá que seguir cuando el instalador se encuentre ante la imposibilidad de abrazar con la pinza amperimétrica el cable de la acometida general (jack 1). Así, habrá que abrazar el cable del consumo de casa y el cable de consumo del coche (aguas abajo).

Esquema instalación Monofásica CON ADECUACIÓN + FV Monofásica + V2C ControlBox
(Adecuación de instalación según normativa ITC-BT 52)
Contador
Cuadro Principal de protecciones
Inversor
Cuadro Secundario
de protecciones
Pinzas amperimétricas V2C
Conector RJ-45
Adecuación

En esta situación la instalación fotovoltaica no está inyectando en el cuadro del cargador esto impide usar la pinza para medir la energía solar, debido a la distancia a la que se encuentra, lo que imposibilita el correcto funcionamiento del V2C ControlBox. Es aconsejable realizar la adecuación, tal y como muestra el esquema, cambiando la inyección de la energía solar del cuadro secundario al cuadro principal para poder realizar las mediciones correctas.

ESQUEMAS DE INSTALACIÓN FOTOVOLTAICA TRIFÁSICA

Esquema instalación NORMAL Trifásica + FV Trifásica + V2C ControlBox
Contador
Cuadro Principal de protecciones
Inversor
Conector RJ·45**
Pinzas amperimétricas V2C

Plantea una de las situaciones más comunes que puede encontrar un instalador. La pinza amperimétrica posicionada en el jack 1, 2 y 3 abrazando los cables de la acometida general y las pinzas posicionadas en el jack 4, 5 y 6 abrazado los cables de la producción fotovoltaica.
Las pinzas de la producción fotovoltaica deben colocarse en orden correlativo con las fases 1, 2 y 3 de la vivienda.

** En caso de que el cargador sea monofásico solo se alimentará con la fase 1 de su cuadro.

Esquema instalación ALTERNATIVA Trifásica + FV Trifásica + V2C ControlBox
Contador
Cuadro Principal de protecciones
Inversor
Conector RJ·45
Pinzas amperimétricas V2C

Este esquema se tendrá que seguir cuando el instalador se encuentre ante la imposibilidad de abrazar con las pinzas amperimétricas los cables de la acometida general (jack 1, 2 y 3). Así, habrá que abrazar los cables del consumo de casa y el cable de consumo del coche (aguas abajo).

¿Cómo realizar la instalación del V2C ControlBox?

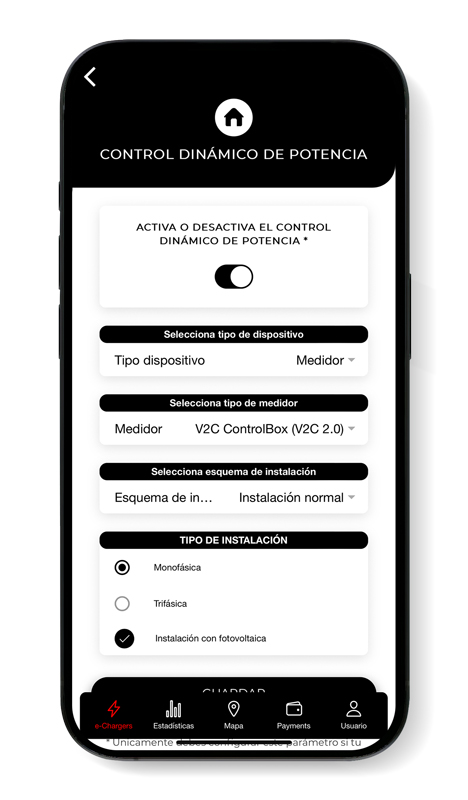

En este apartado te indicamos paso a paso cómo configurar V2C ControlBox para que establezca comunicación con Trydan o Trydan Pro y permita enviar los datos de medición a este.

NOTA: Si el e-Charger y el inversor no están conectados al cuadro principal de la vivienda es necesario realizar una adecuación previa de la instalación reflejada en el esquema superior correspondiente (línea verde).

Conexión al V2C ControlBox

Conecta el dispositivo a la placa de control del e-Charger utilizando un cable de datos de 8 hilos, con conectores RJ-45 en ambos extremos, crimpado de manera paralela. El V2C ControlBox no necesita alimentación independiente y cuenta con un LED que permite verificar la conexión adecuada. Tanto el V2C ControlBox como el e-Charger están equipados con sus propias entradas RJ-45.

El dispositivo no se ve afectado por interferencias cuando el cable de comunicación está junto al cable eléctrico, pero se recomienda usar un cable de Categoría 6 para un mejor rendimiento. Para conectar el cable UTP entre el e-Charger y el V2C ControlBox, sigue las normas de crimpado 568A o 568B para el conector RJ-45.

Importante: El logo de V2C del e-Charger parpadeará en color rojo en caso de existir error de comunicación. La causa más probable reside en el cable de red (el problema puede ser ocasionado por un mal crimpado del conector del cable Ethernet). Por favor, en este caso vuelva a crimpar, conectar y comprobar el cable. Es necesario recordar que por este cable de red no pasará Internet, sino datos e información a Trydan o Trydan Pro.

Colocación de las pinzas amperimétricas

Es crucial que la pinza amperimétrica (toroidal) mida el consumo total de la vivienda, incluyendo el punto de recarga, y esté instalada en la acometida principal de la vivienda o, en caso de garajes comunitarios, en el cable que proviene del contador. Para una correcta instalación, es necesario identificar la fase que alimenta toda la instalación.

Normalmente, se trata de la acometida proveniente del contador, que suelen ser de color gris, negro o marrón, y coloca la pinza amperimétrica asegurándola al cable (cierra el clip para sujetarlo firmemente). En instalaciones trifásicas, usa las 3 pinzas (ver gráfico de instalaciones trifásicas de V2C ControlBox) y sujeta todos los cables previamente identificados.

NOTA IMPORTANTE:
La pinza amperimétrica debe abarcar la fase TOTAL para leer la energía de toda la instalación (vivienda + e-Charger).
El cable de las pinzas amperimétricas no puede manipularse en ningún caso.
Las pinzas deben colocarse en la dirección del sentido de la corriente (apuntando hacia el cuadro principal de la vivienda) tal y como se muestra en el esquema.

Monofásico

Trifásico

Monofásico + Fotovoltaica

Trifásico + Fotovoltaica

Conecta los sensores al V2C ControlBox atendiendo a los siguientes criterios. Es importante consultar el esquema para la correcta conexión.

En instalaciones monofásicas, la posición 1 se asigna a la acometida de la vivienda y la posición 4 a la salida de la fotovoltaica. En instalaciones trifásicas, las posiciones 1, 2 y 3 corresponden a la acometida de la vivienda, mientras que las posiciones 4, 5 y 6 se asignan a la salida de la fotovoltaica.

¿Cómo realizar la instalación para un nuevo suministro dedicado con V2C ControlBox?

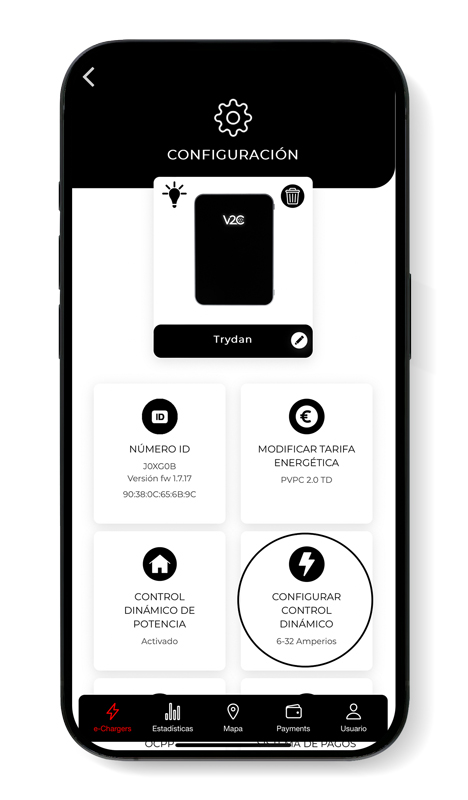

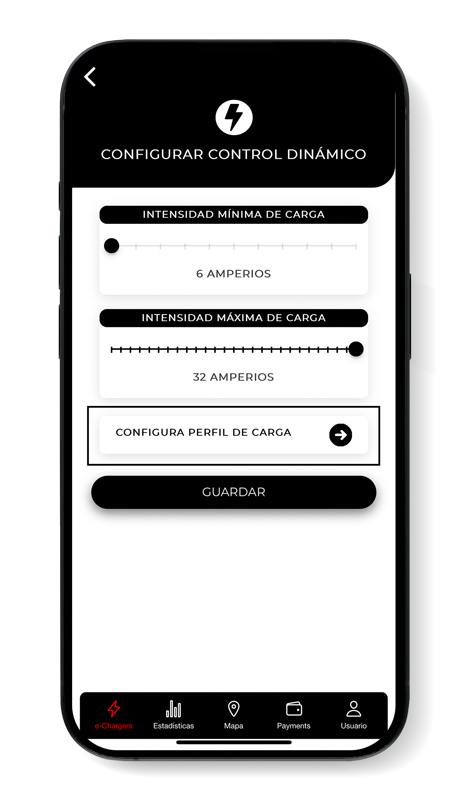

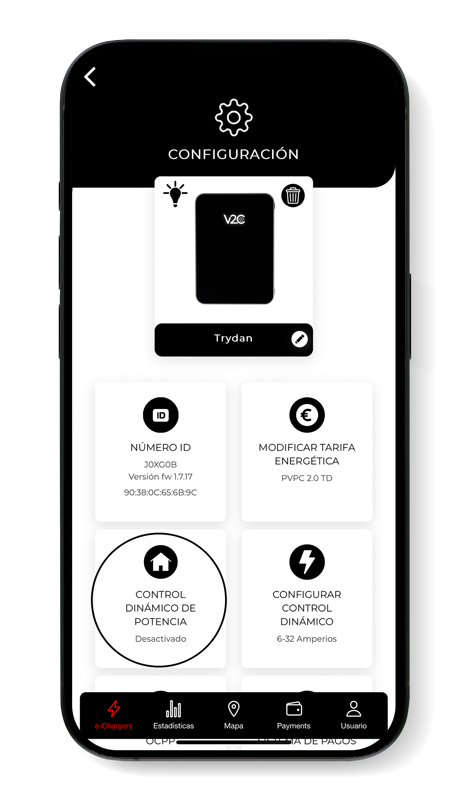

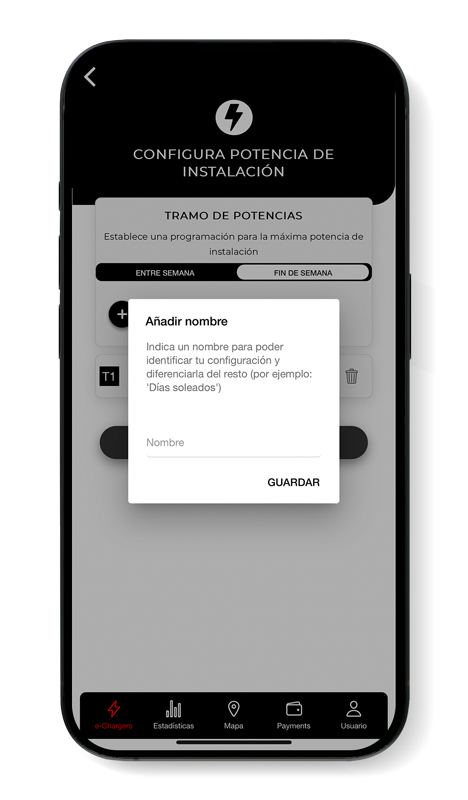

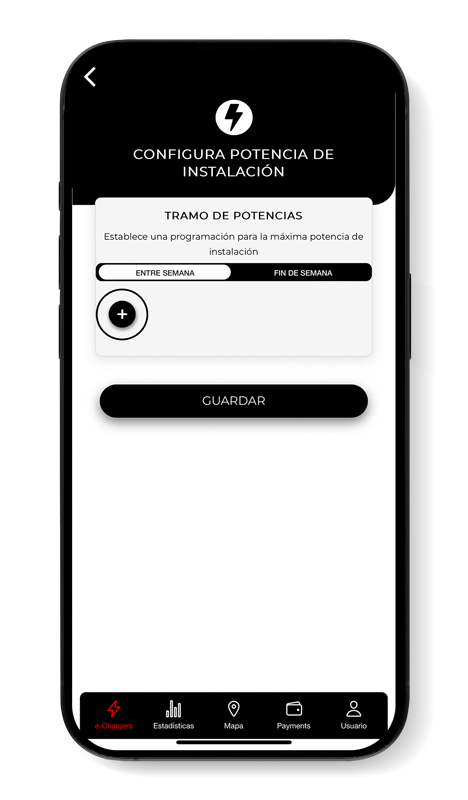

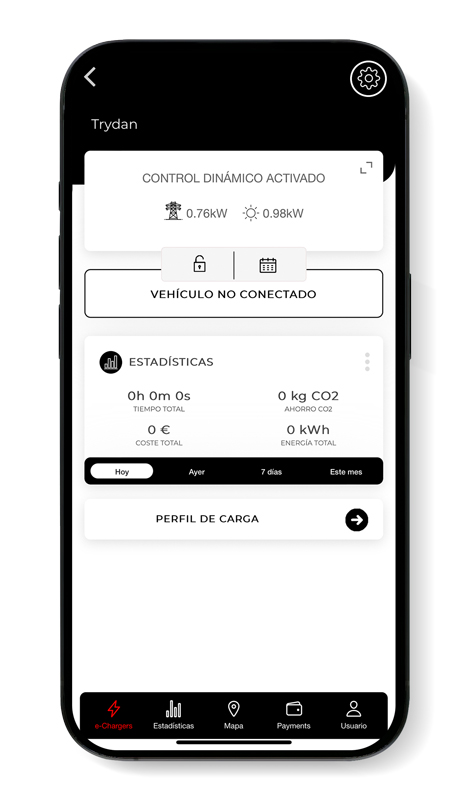

Configuración personalizada del control de potencia

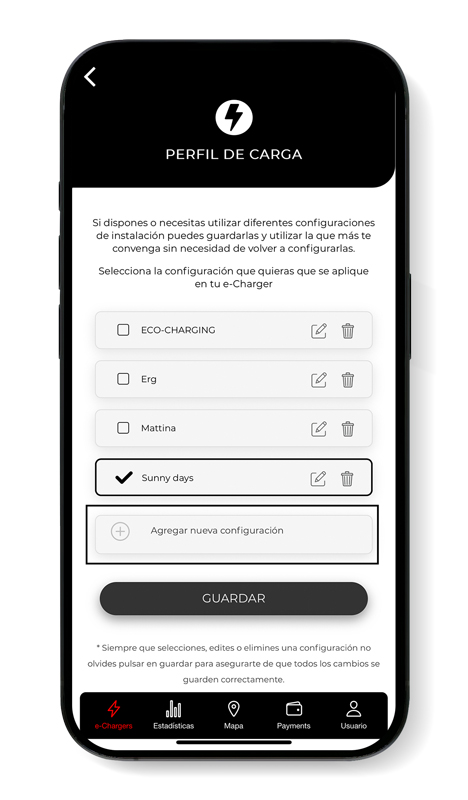

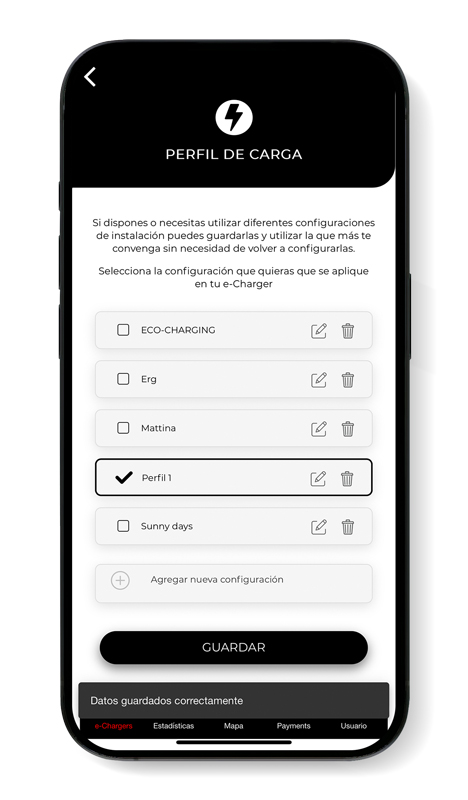

Ajustar el control de potencia mediante el uso de perfiles de carga es fundamental para optimizar la gestión energética

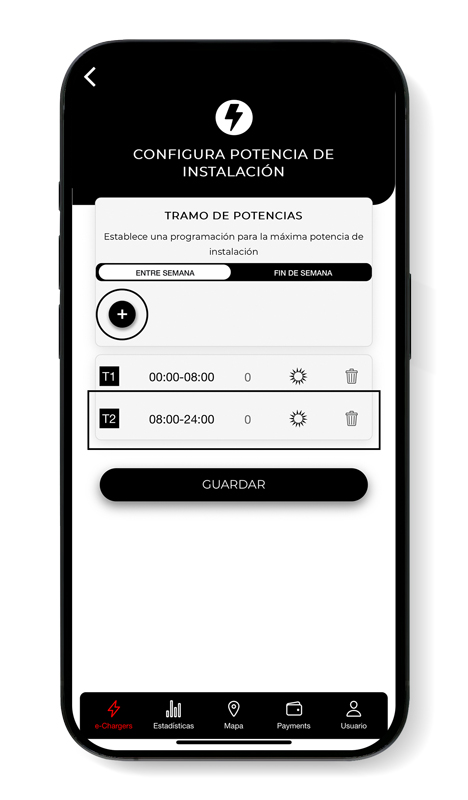

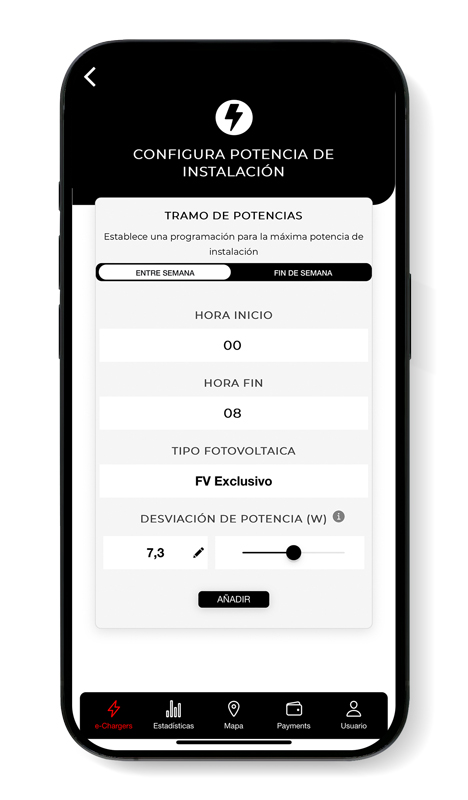

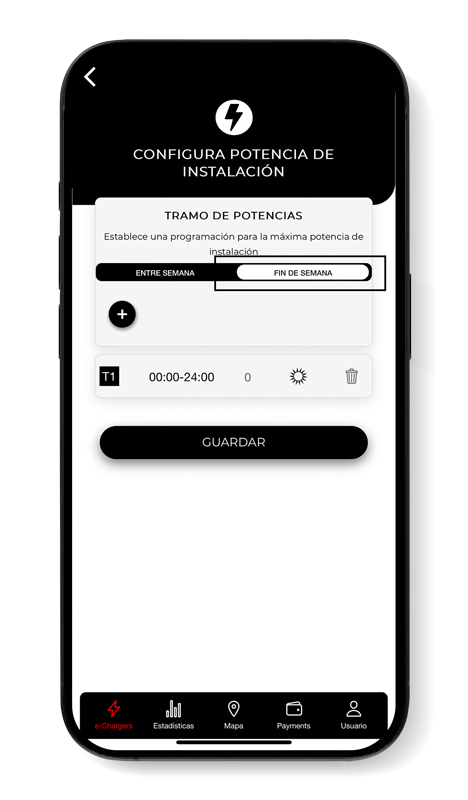

Al adaptar el sistema a tus necesidades particulares, aseguras no solo un consumo energético más eficiente, sino que también obtienes un control integral de los perfiles de carga, permitiéndote configurar horarios, niveles de intensidad y modos de carga. Esto resulta en una reducción del coste en tus facturas, aprovechando al máximo cada recurso y elevando los estándares de eficiencia energética a un nivel superior.

Personaliza el control de potencia
