Manual de conexión del mando a distancia
Una forma de bloquear y desbloquear el e-Charger es a través de un mando a distancia. A continuación, te mostramos los pasos para habilitar el control remoto y poder controlar el cargador con comodidad y gestionar la carga a distancia.
Pasos para la conexión e instalación del mando a distancia
1. Accede a la placa de potencia
Accede al interior del cargador y localiza los puertos P3 y P4 de la placa de potencia. Si alguno de ellos tiene incorporado un jumper, debes extraerlo para poder conectar los cables.
Placa A
Placa B
Placa de potencia
Puertos P3 y P4. Cada uno de los puertos tiene dos pines.
2. Conecta la placa del mando
A continuación, debes conectar la placa del mando (módulo de recepción) a la placa de potencia de Trydan. El módulo de recepción está compuesto por cinco 5 puertos: NC, COM, NO, +VCC, -GND. Fija la conexión siguiendo el siguiente esquema:
Placa A
Placa B
Módulo de recepción parte trasera
3. Configura el mando a distancia
Los cargadores más recientes incorporan un receptor RF de 1 canal (433 MHz) con un único relé de salida. Su electrónica se conecta, igual que antes, a los conectores P3 y P4 de la placa de potencia — pero el cableado y el procedimiento de vinculación son distintos a los de módulos anteriores. Si tu instalación lleva este receptor, sigue esta sección en lugar de la anterior.
IMPORTANTE: Antes de manipular el cableado del receptor o del cargador, desconecta siempre la alimentación. Verifica la polaridad de cada hilo con un multímetro antes de energizar el conjunto: una conexión incorrecta en P3/P4 puede dañar la placa del cargador.
Conexionado del receptor. El bloque de terminales de este módulo tiene 5 conexiones serigrafiadas: NC, COM, NO, V+ y V−. Se usan 4 de los 5 hilos; el terminal NC queda libre.
| Terminal | Color de hilo | Función |
|---|---|---|
| NC | — (sin usar) | Contacto normalmente cerrado del relé |
| COM | Amarillo | Contacto común del relé |
| NO | Naranja | Contacto normalmente abierto del relé |
| V+ | Rojo | Alimentación positiva, 12 V DC |
| V− | Marrón | Alimentación negativa / masa (0 V) |
Conexión a P3 / P4 de Trydan:
| Conector V2C | Hilos | Función |
|---|---|---|
| P3 | Rojo (V+) · Marrón (V−) | Alimentación de 12 V DC al receptor, tomada desde el cargador |
| P4 | Naranja (NO) · Amarillo (COM) | Contacto seco del relé, leído por el cargador como señal externa |

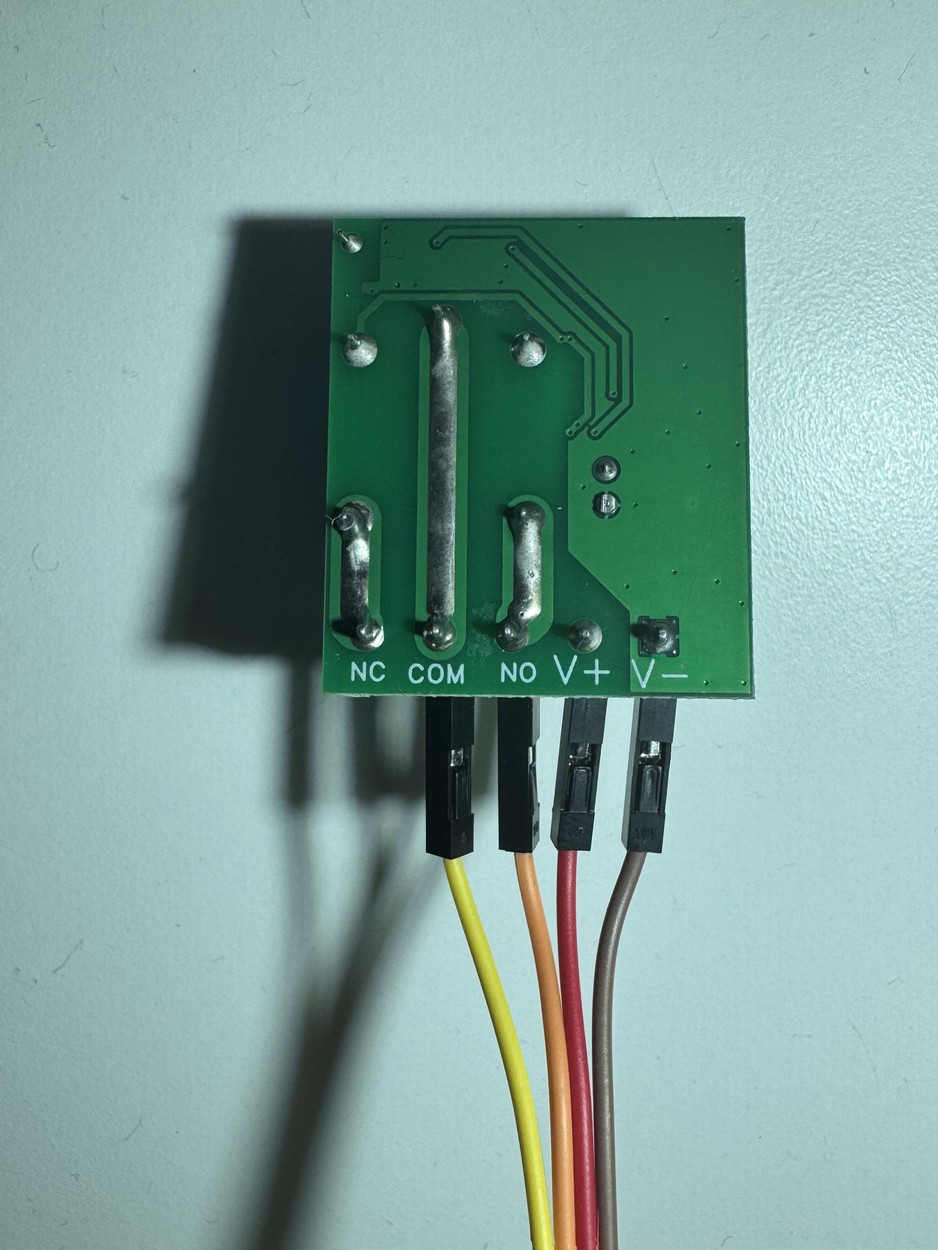

Receptor · vista trasera

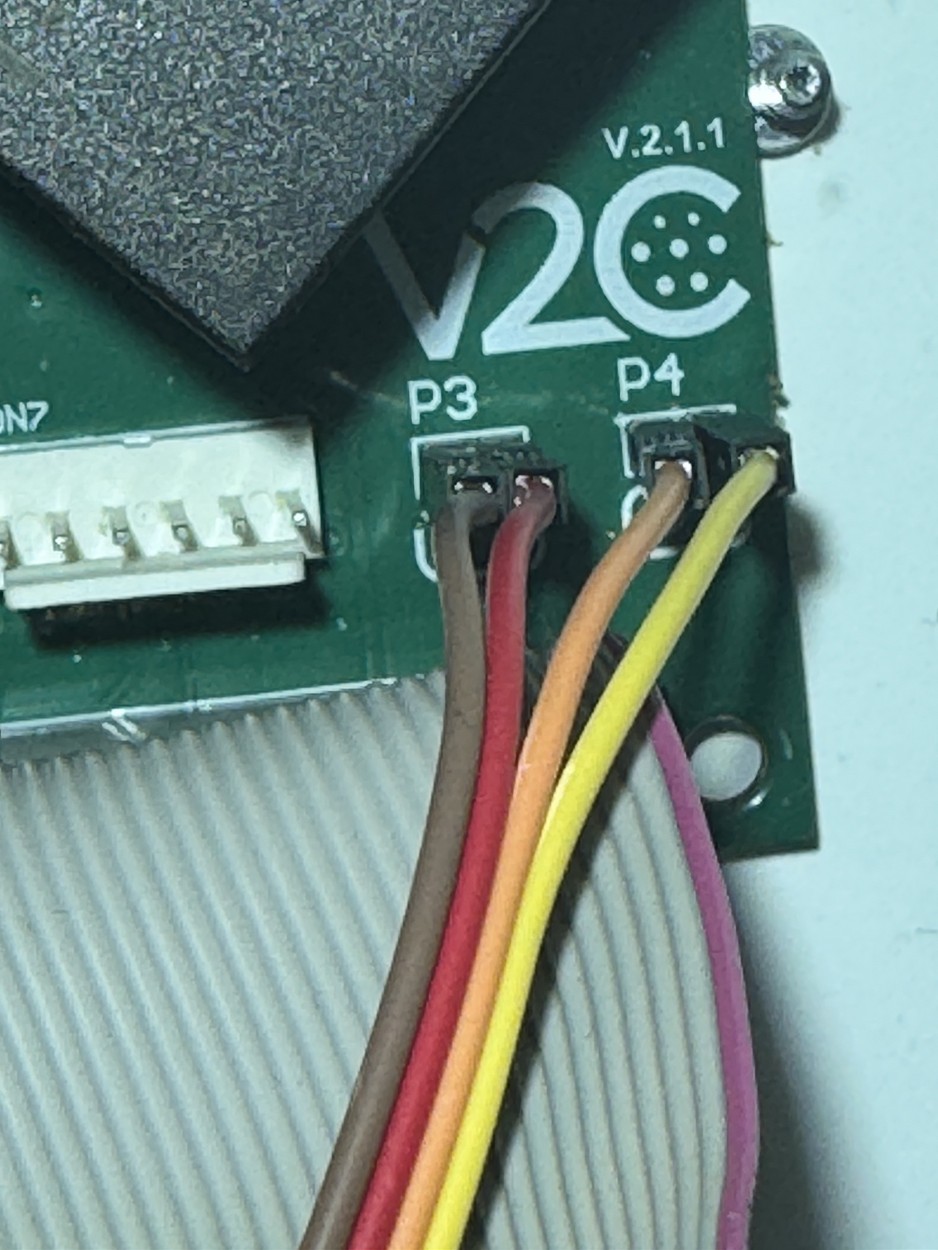

Conexión en P3 / P4
Cómo funciona. El relé trabaja en modo impulso: se activa brevemente para dar la orden de encendido o apagado. Cualquier botón del mando (A o B) alterna el cargador entre encendido y apagado con cada pulsación — no hay una secuencia de botones que recordar.
Para vincular un mando:
Entra en modo vinculación. Pulsa 2 veces el botón blanco de programación del receptor. El LED se quedará encendido en rojo.
Empareja el mando. Con el LED en rojo, pulsa cualquier botón del mando (A o B). El LED se apagará confirmando que quedó memorizado.
Prueba final. Pulsa cualquier botón del mando: el cargador debería encenderse y apagarse alternativamente con cada pulsación. Repite la prueba tras cerrar el conjunto.
El receptor tiene memoria interna para varios mandos; el borrado total de todos los mandos memorizados se realiza con el mismo botón de programación.
Especificaciones técnicas del receptor:
| Frecuencia de radio | 433 MHz |
| Alimentación | 12 V DC (terminales V+ / V−) |
| Relé | JQC-3F(T73)-S-DC12V-CK |
| Capacidad de contactos | 10 A / 250 VAC · 15 A / 125 VAC |
| Canales | 1 (una salida de relé) |
| Mando | 2 botones (A / B) |
NOTA: Si presenta problemas para la vinculación, revisa primero la conexión y la polaridad antes de repetir el proceso.
