Installazione del controllo dinamico di ricarica – Trydan

Questo è il manuale per l’installazione del Dynamic Recharge Control in Trydan.

Il Dynamic Recharge Control è il dispositivo che permette all’e-Charger di bilanciare la potenza dell’e-Charger con il surplus di potenza della casa o l’integrazione fotovoltaica.

Il dispositivo, che d’ora in poi sarà chiamato “Slave”, permette la misurazione di questi consumi, permettendo all’e-Charger di conoscere in tempo reale la potenza richiesta (o l’energia generata in caso di contributo di energie rinnovabili) per utilizzarla a suo vantaggio attraverso il suo algoritmo.

Il Trydan e-Charger è dotato di un sistema di controllo dinamico della ricarica (la versione V2C 1.0 è attualmente sul mercato, e la versione V2C 2.0 è in fase di lancio), così come un morsetto di lettura del consumo.

Se il sistema di controllo dinamico della ricarica deve essere fatto senza fili attraverso altri dispositivi compatibili con il vostro Trydan e-Charger (inverter Huawei, Solax, Kostal, Shelly…) dovete seguire il manuale indicato per ciascuno dei dispositivi.

V2C Slave 1.0

Lo slave V2C 1.0 è la versione 1.0 dello slave creato da V2C, per consentire un notevole risparmio sui costi. La comunicazione RS485 Modbus permette la trasmissione di dati digitali su distanze di più di 2 km. Questo slave permette l’ingresso di 3 toroidi, rendendo possibile misurare l’energia fotovoltaica monofase, trifase o monofase fotovoltaica. La comunicazione avviene facilmente tramite un connettore RJ45.

Slave 1.0 V2C

Slave V2C 2.0

Lo slave V2C 2.0 è la versione 2.0 che migliora le prestazioni dello slave V2C 1.0. È un prodotto più piccolo, e permette la lettura di 6 canali allo stesso tempo (permettendo la lettura di impianti fotovoltaici trifase), oltre a conoscere la direzione della corrente.

Esclavo 2.0 V2C

Collegamento a morsetto

Slave V2C 1.0

Per le installazioni monofase, il toroide (morsetto) deve leggere il consumo totale della casa, compreso il punto di ricarica. Se l’installazione è monofase, il morsetto toroidale deve essere installato nella connessione della casa o, in mancanza, nei garage comunali nel cavo proveniente dal contatore.

È importante che il consumo totale della casa, incluso il punto di ricarica stesso, passi attraverso il morsetto.

Si deve individuare la fase che alimenta il totale dell’installazione. Normalmente sarà la connessione proveniente dal contatore. Questo sarà di colore grigio, nero o marrone. Se è trifase avrà a disposizione tutti e 3. Rilasciare il sensore e regolarlo intorno al cavo di alimentazione. Chiudere il clip per tenerlo saldamente in posizione.

Per le installazioni trifase fare esattamente la stessa cosa ma con tutte e 3 le fasi.

Comunicazione tra slave e e-Charger

La comunicazione avviene tramite un cavo dati a 8 fili, che è crimpato in parallelo con un connettore RJ45 su ogni lato. Gli slave non richiedono un’alimentazione. Lo slave ha un LED che indica se è collegato correttamente. Sia lo slave che l’e-Charger hanno un ingresso RJ45 corrispondente. Il dispositivo non interferisce se il cavo è collegato al cavo di alimentazione dell’installazione, tuttavia si raccomanda la Categoria 6.

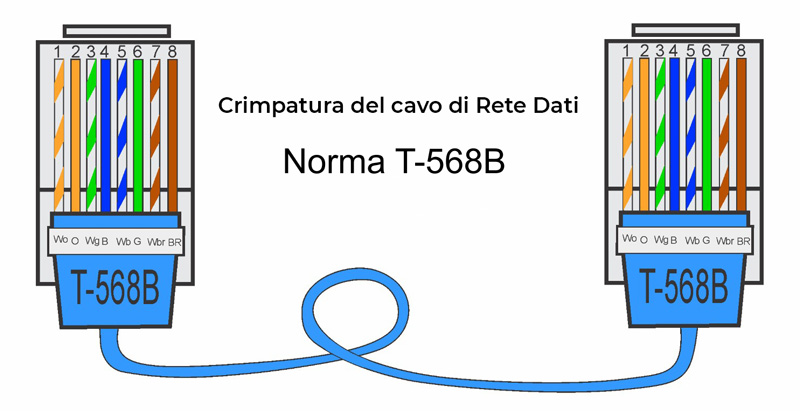

Crimpatura cavo rede dati

Puoi usare qualsiasi standard tu consideri, anche se è obbligatorio che lo stesso standard sia usato in entrambi i siti, creando una connessione parallela.

Configurazione dell’e-Charger per attivare il controllo dinamico della ricarica

Tramite l’applicazione V2C Cloud App

È possibile avviare il controllo dinamico sia via Bluetooth (solo attrezzature disponibili) o WiFi, per questo è necessario accedere all’e-Charger attraverso l’applicazione ed entrare nella parte di configurazione.

Una volta nella configurazione di e-Charger, seleziona Dynamic Recharge Control.

Selezionando il pulsante per attivare il controllo dinamico della ricarica, il dispositivo rimane attivato.

Nella sezione dei misuratori si seleziona il misuratore che si ha. Il contatore deve essere installato dal vostro installatore e ci sono diverse versioni così come l’integrazione diretta con diversi inverter fotovoltaici collegati allo stesso WiFi. Selezionate quello che avete a disposizione, così come il tipo di installazione che avete, e il punto di ricarica ripartirà.
