Integração do inversor solar Fronius com o Trydan
Tem um inversor solar Fronius e pretende integrá-lo com o nosso carregador para carros eléctricos Trydan? Nesta página, explicamos-lhe passo a passo como integrar e garantir o funcionamento correto dos inversores Fronius Primo e Fronius GEN24.
Passos para a ligação WiFi dos inversores Fronius
OPÇÃO 1

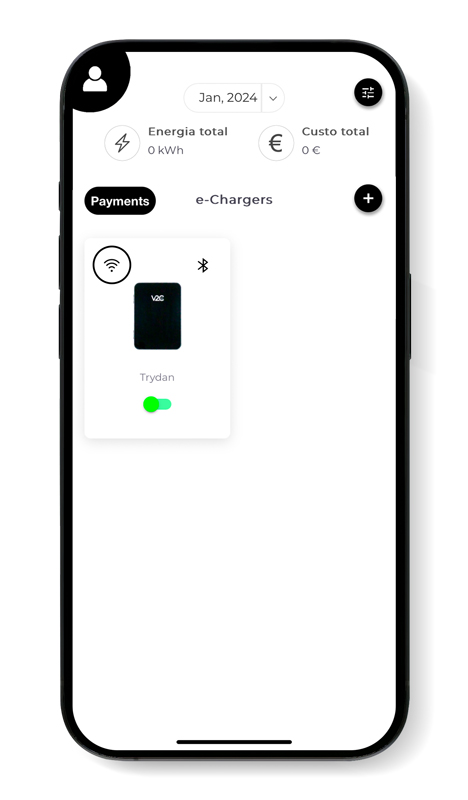

Verifique se o ícone WiFi aparece por cima do carregador que pretende emparelhar.
OPÇÃO 2
Aceda ao e-Charger que pretende ligar e vá ao menu “Definições”. Na parte inferior, encontra o botão “Definições WiFi”. Se o carregador já estiver ligado, é apresentado o nome da rede, o sinal e o IP a que está ligado. Se não estiver ligado, deve selecionar o sinal WiFi disponível, se estiver perto do ponto de carregamento, e introduzir a palavra-passe correspondente. Se não for possível estabelecer uma ligação desta forma, é necessário introduzir manualmente as informações da rede.
É importante lembrar que a rede WiFi com a qual deve estabelecer a ligação deve ser de 2,4 GHz e que deve guardar o nome SSID da rede para a configuração do inversor Fronius.
Como ativar o sinal WiFi do inversor Fronius Primo?
Prima qualquer tecla para ativar o ecrã e navegar sobre ele.
Clique no segundo botão para se deslocar para a direita até chegar à opção “Definições”. Em seguida, clique no quarto botão para aceder à mesma.
Prima a segunda tecla até encontrar a opção “WiFi hotspot” e introduza-a premindo a quarta tecla.
Prima a quarta tecla para Ativar o ponto de acesso WiFi.
Uma vez ativado, é importante tomar nota dos dados fornecidos (nome e palavra-passe do ponto de acesso WiFi), uma vez que o processo continua no computador ou smartphone para a ligação WiFi sem fios emitida pelo inversor Fronius.
Liga-se à rede sem fios Fronius
Inicie sessão a partir do seu computador ou smartphone e procure o sinal emitido pelo inversor Fronius. O nome da rede e a palavra-passe são apresentados no visor do inversor. Em caso de dúvida, volte ao capítulo anterior.
Acesso à interface Web de configuração do Fronius
Com a rede sem fios já estabelecida, aceda ao navegador de Internet e escreva o seguinte endereço: 192.168.250.181 . Se forem solicitadas credenciais de acesso, introduza o utilizador: admin e a palavra-passe: admin. Se o acesso não for possível, contacte o instalador ou, se não for possível, a empresa Fronius, que fornecerá uma palavra-passe única.
Pré-configuração a partir do portal web Fronius
Clique no botão Informações do sistema no canto superior direito do ecrã. Nesta janela, é importante prestar atenção ao endereço IP localizado na seção “Interface WLAN”. Em seguida, verifique se este endereço IP é o mesmo que o encontrado na seção “Rede” > “Definições LAN”.
Aceda à seção “Definições” na barra lateral direita.
Aceder à opção “Rede” no menu da esquerda e ligar à mesma rede sem fios utilizada para ligar o Trydan e-Charger. O endereço IP atribuído em ‘LAN Settings’ deve ser o mesmo que o obtido no Passo 1. Se este não for o caso, deve ser alterado manualmente.
Na seção “Modbus” do menu da esquerda, configure as várias opções da mesma forma que no passo 4.
Verificar o IP do inversor Fronius GEN24
Depois de aceder à interface do inversor, clique em ‘Comunicação’ e depois em ‘Rede’. De seguida, tome nota do endereço IP (IP Address), que deve ser introduzido mais tarde quando ligar o inversor ao carregador. Neste caso, o endereço IP é 192.168.1.102, conforme apresentado na imagem.
Ativa o Modbus TCP/IP do inversor Fronius GEN24
Em “Comunicação”, aceda a Modbus e verifique se as informações estão definidas como indicado abaixo:
Slave as Modbus TCP: Ativado
Modbus Port: 502
Meter Address: 240
SunSpec Model Type: Selecionar ‘float’.
Inverter Control via Modbus: Ativado
Configuração do inversor Fronius no V2C Cloud
Este último passo é comum ao Fronius Primo e ao GEN24, e consiste em ligar o inversor solar ao carregador.
Para configurar corretamente o controlo dinâmico da potência no V2C Cloud, vá à seção “definições” do seu e-Charger e seleccione “controlo dinâmico da potência”.
Seleccione “inversor” como tipo de aparelho e seleccione Fronius na seção “tipo de inversor”. De seguida, atribua o endereço IP estático indicado pela Fronius e escolha a instalação adequada em cada caso.
Por fim, selecionar “Guardar” para aplicar corretamente a configuração. O equipamento será reiniciado e estará pronto para efetuar o controlo dinâmico da potência.
