Le compteur MID s’installe en série sur la ligne d’alimentation du chargeur afin de mesurer l’énergie consommée par celui-ci. Le courant alimentant le chargeur doit donc passer par le compteur, conformément au schéma de raccordement du modèle utilisé.

Compteur monophasé (DDSU666)

Prise	Connexion
1	Entrée de phase (L), depuis le disjoncteur
2	Sortie de phase (L), vers le chargeur
3	Entrée du neutre (N), depuis le réseau
4	Sortie du neutre (N), vers le chargeur

1. Coupez l’alimentation du chargeur au niveau du disjoncteur.
2. Raccordez la phase provenant du disjoncteur à la borne 1.
3. Raccordez un conducteur de phase entre la borne 2 et la borne L du chargeur.
4. Raccordez le neutre provenant du réseau à la borne 3.
5. Raccordez un conducteur de neutre entre la borne 4 et la borne N du chargeur.
6. Le conducteur de terre (PE) ne passe pas par le compteur. Raccordez-le directement au chargeur, conformément au schéma électrique de l’installation.
7. Vérifiez le serrage de toutes les vis et assurez-vous qu’aucun conducteur en cuivre dénudé ne dépasse des bornes.

Compteur triphasé (DTSU666), raccordement direct à 4 fils

Prise	Connexion
1	Entrée de phase L1, depuis le disjoncteur
2	Sortie de phase L1, vers le chargeur
3	Entrée de phase L2, depuis le disjoncteur
4	Sortie de phase L2, vers le chargeur
5	Entrée de phase L3, depuis le disjoncteur
6	Sortie de phase L3, vers le chargeur
7	Neutre (N), depuis le réseau

1. Coupez l’alimentation du chargeur au niveau du disjoncteur.
2. Raccordez les phases L1, L2 et L3 provenant du disjoncteur aux bornes 1, 3 et 5.
3. Raccordez les bornes 2, 4 et 6 aux bornes L1, L2 et L3 du chargeur, respectivement.
4. Raccordez le neutre à la borne 7 et au bornier N du chargeur, conformément au schéma de raccordement du fabricant.
5. Raccordez le conducteur de terre (PE) directement au chargeur, sans le faire passer par le compteur.
6. Vérifiez le serrage des connexions et l’ordre des phases.

Important : respectez les côtés entrée et sortie et conservez le même ordre de phases (L1, L2, L3) au niveau du compteur et du chargeur. Une inversion du sens de raccordement peut entraîner une mesure négative ou incorrecte, selon le modèle et sa configuration.

Si vous utilisez un compteur triphasé dans une installation monophasée, raccordez la phase à L1 (bornes 1 et 2) et le neutre à la borne 7, sous réserve de compatibilité avec le modèle utilisé. Sélectionnez ensuite le type de compteur installé dans les paramètres du chargeur (voir section 4).

Chargeurs équipés d’un compteur MID intégré en usine

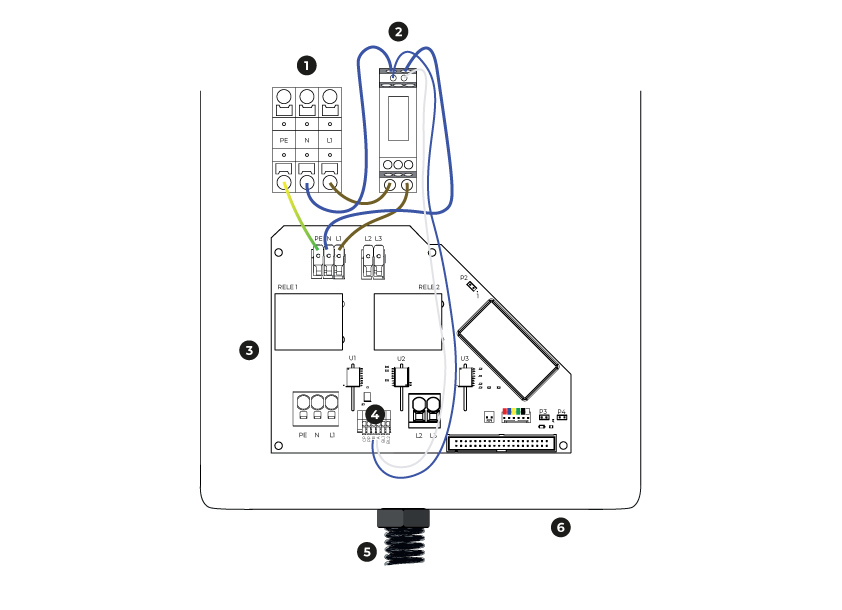

Lorsque le compteur MID est intégré au chargeur en usine, il est alimenté par la phase en sortie du bloc de protection. Comme illustré sur l’image, le neutre (fil bleu) entre et sort par les connecteurs supérieures du compteur, tandis que la phase L1 entre et sort par les connecteurs inférieures. La communication est raccordée au connecteur CON6 (A et B) de la carte de puissance.

---

---

Le compteur communique avec le chargeur via un bus Modbus RS485. Utilisez un câble blindé à paires torsadées (par exemple, 2 × 0,5 mm² ou une section équivalente) et éloignez-le des câbles d’alimentation électrique afin de limiter les interférences.

Côté du compteur

Compteur	RS485 A (+)	RS485 B (−)
Monophasé (DDSU666)	Bornier 5	Bornier 6
Triphasé (DTSU666)	Bornier 24	Bornier 25

Côté chargeur (Trydan et Trydan Pro)

Sur le chargeur, raccordez le compteur au bornier RS485 prévu pour la communication avec le compteur MID / Modbus. Les points de raccordement sont identifiés par les lettres A et B.

• A (+) du compteur au bornier A (+) du chargeur.
• B (−) du compteur au bornier B (−) du chargeur.

Vous pouvez également utiliser un connecteur RJ45 avec un câblage spécifique. Pour plus de détails, consultez le guide Connexion Modbus RTU du Trydan avec un compteur comme esclave.

Recommandations pour le câble Modbus

• Respectez la correspondance des connexions : A avec A et B avec B.
• Si le compteur ne communique pas avec le chargeur, vérifiez le câblage et, si nécessaire, testez l’inversion des lignes A et B.
• Utilisez une paire torsadée dédiée à la communication : un conducteur pour A et un autre pour B. Ne doublez pas les conducteurs pour augmenter la section.
• Utilisez un câble aussi court que possible et éloignez-le des câbles d’alimentation électrique.
• Ne rétablissez l’alimentation qu’après avoir vérifié l’ensemble des raccordements.

---

Pour que le chargeur puisse communiquer avec le compteur, son adresse Modbus doit être configurée sur 11.

Paramètre	Valeur
Adresse Modbus (Addr)	11 (obligatoire)
Vitesse (bAUd)	9600 (valeur d’usine)
Parité / format de données	8N1 : 8 bits de données, sans parité, 1 bit d’arrêt (valeur d’usine)

La vitesse de communication et le format des données n’ont pas besoin d’être modifiés si les valeurs d’usine sont bien de 9600 bauds et 8N1. Seule l’adresse Modbus doit impérativement être réglée sur 11.

Procédure générale (pour les deux compteurs)

1. Mettez le compteur sous tension. L’écran affiche les valeurs mesurées.
2. Appuyez sur ENTER ou SET, selon le modèle, pour accéder au menu de configuration.
3. Si un mot de passe est demandé, saisissez le mot de passe par défaut 701, sous réserve qu’il corresponde à votre modèle. Utilisez les touches de navigation, puis confirmez avec ENTER.
4. À l’aide des touches de navigation, accédez au menu des paramètres de communication.
5. Sélectionnez le paramètre d’adresse Modbus (Addr), réglez-le sur 11, puis confirmez avec ENTER.
6. Vérifiez la vitesse de communication (bAUd) et le format des données. Si nécessaire, réglez-les sur les valeurs indiquées dans le tableau, puis confirmez avec ENTER.
7. Appuyez plusieurs fois sur ESC pour revenir à l’écran de mesure. Vérifiez que les paramètres ont bien été enregistrés.

Compteur monophasé (DDSU666)

Suivez la procédure générale. Après avoir modifié l’adresse, vérifiez que le paramètre Addr affiche bien la valeur 11.

Compteur triphasé (DTSU666)

Suivez la procédure générale. Ce modèle propose des paramètres supplémentaires, notamment le rapport de transformation et le type de raccordement :

• Rapport de transformation (CT) : 1 pour un compteur à connexion directe, si cette valeur correspond à votre modèle.
• Type de raccordement : triphasé à 4 fils, pour une installation correspondant à cette configuration.
• Adresse Modbus : 11.

Vérifiez le compteur

Après la configuration, vérifiez que le compteur affiche toujours les valeurs de tension, de courant et d’énergie. Si les valeurs de tension ne s’affichent pas, vérifiez le raccordement électrique décrit à la section 1.

---

Ces étapes sont identiques pour Trydan et Trydan Pro.

1. Allumez le chargeur et attendez que l’écran principal s’affiche.
2. Accédez au menu de configuration en maintenant les deux boutons latéraux enfoncés. Pour plus d’informations, consultez le guide surles boutons et la navigation de l’écran.
3. Accédez à la section «Supplémentaire».
4. Sélectionnez l’option «Compteur MID».
5. Sélectionnez le modèle de compteur installé : « Monophasé » (DDSU666) ou « Triphasé » (DTSU666). Les autres modèles compatibles apparaissent également dans cette liste.
6. Confirmez votre sélection, puis revenez à l’écran principal.

Si aucun compteur MID n’est installé, sélectionnez l’option « Non ».

Vérification du fonctionnement du compteur

1. Après quelques secondes, le chargeur doit afficher les valeurs de puissance et d’énergie mesurées par le compteur MID.
2. Branchez un véhicule ou activez une charge connue, puis vérifiez que la puissance affichée évolue. Les valeurs doivent être cohérentes et présenter le signe attendu, notamment une puissance positive pendant la recharge.
3. Si les valeurs restent nulles ou si le chargeur affiche une erreur de communication avec le compteur, consultez la section 5.

---

Problème	Points à vérifier
Absence de communication ou erreur de communication	Vérifiez que l’adresse Modbus du compteur est réglée sur 11, que la vitesse et le format des données sont bien configurés sur 9600 bauds et 8N1, que les connexions RS485 A et B sont correctes et que le bon modèle de compteur (monophasé ou triphasé) est sélectionné sur l’écran du chargeur. Si nécessaire, testez l’inversion des lignes A et B après avoir coupé l’alimentation.
Valeur d’énergie ou de puissance négative	Vérifiez que les câbles d’entrée et de sortie du compteur ne sont pas inversés et corrigez le raccordement si nécessaire.
Écran du compteur éteint	Vérifiez que le compteur est alimenté et contrôlez le disjoncteur ainsi que les raccordements aux bornes 1 et 3 pour le modèle monophasé, ou 1, 3, 5 et 7 pour le modèle triphasé, conformément au schéma du fabricant.
Valeur de puissance incorrecte dans une installation triphasée	Vérifiez l’ordre des phases L1, L2 et L3 ainsi que la configuration du type de raccordement, qui doit être réglé sur triphasé à 4 fils lorsque cette configuration correspond à l’installation.
