Intégration de l’onduleur solaire Fronius avec Trydan

Vous possédez un onduleur solaire Fronius et souhaitez le connecter à notre chargeur pour voiture électrique Trydan ? Découvrez sur cette page un guide détaillé pour intégrer facilement les modèles Fronius Primo et Fronius GEN24.

Table des matières
  1. Étapes pour la connexion WiFi des onduleurs Fronius
  2. Configuration de l'onduleur Fronius dans V2C Cloud
  3. Avez-vous besoin d'une assistance technique ?

Étapes pour la connexion WiFi des onduleurs Fronius

Vérifiez la connexion WiFi du chargeur

Cette étape est commune aux deux modèles actuellement compatibles avec notre e-Charger Trydan.
Avant de connecter l’onduleur solaire, vous devez vérifier que le chargeur est bien connecté à un réseau WiFi. Pour ce faire, accédez à l’application V2C Cloud, sélectionnez l’e-Charger et vérifiez qu’il est connecté à un signal WiFi.

Vous avez deux méthodes simples pour vérifier la connexion WiFi :

OPTION 1
Vérifiez que l’icône WiFi apparaît sur le chargeur que vous souhaitez connecter.

OPTION 2
Accédez à l’e-Charger que vous souhaitez connecter, puis ouvrez le menu ‘Configuration’. En bas de ce menu, sélectionnez l’option ‘Configuration WiFi’. Si le chargeur est déjà connecté, le nom du réseau, le signal et l’adresse IP à laquelle il est associée s’afficheront. Si ce n’est pas le cas, choisissez un réseau WiFi disponible à proximité et saisissez le mot de passe correspondant. En cas d’échec, renseignez les informations du réseau manuellement.

OPTION 1
OPTION 2
OPTION 2

N’oubliez pas que le réseau WiFi utilisé pour la connexion doit être en 2,4 GHz. Assurez-vous également de conserver le nom SSID du réseau pour la configuration de l’onduleur Fronius.

Configuration de l’onduleur

Fronius Primo

Cette configuration vise à connecter l’onduleur Fronius Primo à l’e-Charger Trydan pour garantir une communication optimale entre les deux dispositifs. Pour commencer, activez le point d’accès WiFi de l’onduleur Fronius, puis accédez à son interface via un ordinateur ou un smartphone.

Comment activer le signal WiFi de l’onduleur Fronius Primo ?

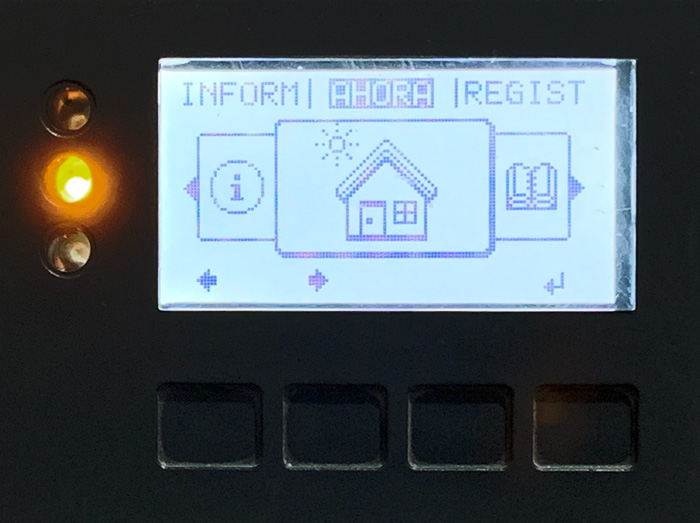

Appuyez sur n’importe quelle touche pour allumer l’écran et naviguer.

Appuyez sur la deuxième touche pour déplacer vers la droite jusqu’à atteindre l’option ‘Configuration’. Ensuite, appuyez sur la quatrième touche pour y accéder.

Appuyez sur la deuxième touche jusqu’à trouver l’option ‘Point d’accès WiFi’ et entrez en appuyant sur la quatrième touche.

Appuyez sur la quatrième touche pour activer le WiFi AP.

Après activation, veillez à noter les informations affichées (nom et mot de passe du point d’accès WiFi), car elles seront nécessaires pour poursuivre la connexion sans fil depuis un ordinateur ou un smartphone.

ÉTAPE 1
ÉTAPE 2
ÉTAPE 3
ÉTAPE 4
ÉTAPE 5
Connectez-vous au réseau sans fil Fronius

Depuis votre ordinateur ou smartphone, recherchez le signal WiFi émis par l’onduleur Fronius. Le nom du réseau et le mot de passe d’accès s’afficheront sur l’écran de l’onduleur. En cas de doute, revenez à l’étape précédente.

Accédez à l’interface web de configuration de Fronius

Une fois connecté au réseau sans fil, ouvrez un navigateur web et saisissez l’adresse suivante : 192.168.250.181. Si des identifiants sont requis, utilisez comme nom d’utilisateur : admin et comme mot de passe : admin. Si vous ne parvenez pas à accéder à l’interface, contactez votre installateur ou, à défaut, l’entreprise Fronius pour obtenir un mot de passe à usage unique.

Configuration préalable depuis le portail web de Fronius

Cliquez sur le bouton ‘Information du système’ situé en haut à droite de l’écran. Dans la fenêtre qui s’ouvre, repérez l’adresse IP indiquée dans la section ‘Interface WLAN’. Assurez-vous qu’elle correspond à celle affichée dans ‘Réseau’ > ‘Paramètres LAN’.

Accédez à la section ‘Paramètres’ située dans la barre latérale droite.

Allez dans l’option ‘Réseau’ dans le menu de gauche et connectez-vous au même réseau sans fil utilisé pour l’e-Charger Trydan. L’adresse IP attribuée dans ‘Paramètres LAN’ doit correspondre à celle obtenue à l’étape 1. Si ce n’est pas le cas, ajustez-la manuellement.

Dans la section ‘Modbus’ du menu de gauche, configurez les différentes options de manière identique à l’image de l’étape 4.

ÉTAPE 1
ÉTAPE 2
ÉTAPE 3
ÉTAPE 4

Fronius GEN 24

Pour le modèle GEN24, connectez-vous à l’adresse IP permettant d’accéder à l’interface de l’onduleur par défaut : 192.168.1.105 ou IP WLAN 192.168.250.181. Vous pouvez consulter ces informations directement sur l’étiquette latérale de l’onduleur ou effectuer un scan de l’IP sur votre réseau local.

Consulter l’IP de l’onduleur Fronius GEN24

Une fois dans l’interface de l’onduleur, cliquez sur l’onglet ‘Communication’, puis sur ‘Réseau’. Notez l’adresse IP (IP Address), qui est celle à utiliser pour lier l’onduleur au chargeur. Par exemple, l’adresse IP indiquée est 192.168.1.102, comme montré sur l’image.

Activez Modbus TCP/IP de l’onduleur Fronius GEN24

Dans ‘Communication’, accédez à Modbus et vérifiez que les informations sont configurées comme suit :

Slave as Modbus TCP: Activé
Modbus Port: 502
Meter Address: 240
SunSpec Model Type: Sélectionnez ‘float’.
Inverter Control via Modbus: Activé

Configuration de l’onduleur Fronius dans V2C Cloud

Cette dernière étape est identique aux modèles Fronius Primo et GEN24 et consiste à connecter l’onduleur solaire au chargeur.

Pour configurer correctement le contrôle dynamique de puissance dans V2C Cloud, allez dans l’onglet ‘Configuration‘ de votre e-Charger et sélectionnez ‘contrôle dynamique de puissance‘.

Choisissez ‘inverter‘ comme type de dispositif et sélectionnez Fronius dans l’onglet ‘type d’onduleur‘. Ensuite, assignez l’adresse IP statique fournie par Fronius et choisissez l’installation appropriée.

Enfin, cliquez sur ‘Enregistrer’ pour appliquer la configuration. Le chargeur redémarrera et sera prêt à effectuer le contrôle dynamique de puissance.

inversor fronius primo
