Pole Pro Kontrol Kartı Değişimi: V1, V2 ve V3
Bir Pole Pro şarj cihazının kontrol kartını değiştirmeniz gerekiyorsa ve elinize ulaşan yeni kart, mevcut karttan farklı bir versiyonsa, kablolamayı her iki versiyonun konnektör eşleşmelerine göre yapmanız gerekir.
Bu kılavuzda her versiyonu nasıl tanıyacağınızı, genel prosedürü ve üç olası durumda pin-pin karşılıklarını bulacaksınız: V1’den V2’ye, V1’den V3’e ve V2’den V3’e.
Model
Pole Pro · duvar tipi versiyon
İşlem
Kontrol kartı değişimi
Kimin için
Yetkili montajcı
⚠️ Güvenlik
Şarj cihazının içindeki işlemler yalnızca yetkili bir montajcı tarafından, ekipman enerjisizken ve gerilim olmadığından emin olduktan sonra yapılmalıdır.
Tüm bağlantıları, özellikle +12V ve GND hatlarını kontrol etmeden cihaza enerji vermeyin.
Her kartın versiyonunu tanımlayın
Başlamadan önce, takılı olan kartın ve yeni kartın hangi versiyon olduğunu kontrol edin. Bunları renk, serigrafi ve şarj çıkışlarının konnektörlerinden tanıyabilirsiniz:
| POLE V1 | POLE V2 | POLE V3 | |
|---|---|---|---|
| Kart | Yeşil | Beyaz · serigrafi POLE V2.1 | Beyaz PLC · serigrafi POLE V3.0.0 |
| Sol şarj çıkışı | CN10 + CN6 (9 kutuplu borneler) | J1 (16 pin) | CN9 (16 pin) |
| Sağ şarj çıkışı | CN8 + CN5 (9 kutuplu borneler) | J2 (16 pin) | CN6 (16 pin) |
| PP (yakınlık) | CN6·2 / CN5·2 | Pin 2 | Pin 8 |
| Kontaktörler | CN19 (sol) · CN18 (sağ) | CN14 (sol) · CN16 (sağ) | CN10 · RELÉ 01 (sol) · CN7 · RELÉ 02 (sağ) |
| Kaçak akım sensörü | Şarj çıkışı bornelerinde (FUGA_1 / FUGA_2) | CN15 (sol) · CN17 (sağ) | CN11 (sol) · CN8 (sağ) |
| Besleme | GND/TOPRAK · +12V | CN1 · GND · +12V | CN1 · GND · +12V · PE |
| RS485 | CN10·8 ve CN10·9 | J1·6 / J1·14 ve yeşil borne A · B | CN9·6 / CN9·14 ve CN16 · A+ · B- |
Genel prosedür
Bu adımlar üç durumda da aynıdır. Sadece her kablonun nereye bağlanacağı (6. adım) değişir.
01
Cihazı enerjisiz bırakın
Pole Pro’yu besleyen otomatik sigorta ve kaçak akım rölesini kapatın. Cihazı açmadan önce bir ölçü aletiyle gerilim olmadığını kontrol edin.
02
Eski kartın fotoğrafını çekin
Herhangi bir kabloyu sökmeden önce, tüm konnektörler görünür olacak şekilde eski kartın net fotoğraflarını çekin. Bunlar hem referansınız olacak hem de bir sorun yaşarsanız teknik servise gönderebilirsiniz.
03
Her kabloyu etiketleyin
Her şarj çıkışına kendi renkli kablo demeti gelir. Renkler cihazdan cihaza değişebilir, bu yüzden sadece renge güvenmeyin: her kabloyu sinyal adıyla (örneğin CP_IZQ, PP_DER veya LED_V_CON_DER) etiketleyin, borne numarasıyla değil. Borne numaraları kartlar arasında değişir; sinyal adları değişmez.
04
Eski kartı sökün ve çıkarın
Şarj çıkışlarının, kontaktörlerin, kaçak akım sensörünün ve beslemenin kablolarını çıkarın. Hangi versiyonda hangi konnektörlerin olduğunu «Her kartın versiyonunu tanımlayın» tablosunda bulabilirsiniz. Kartı kenarlarından tutarak çıkarın.
05
Yeni kartı monte edin
Yeni kartı aynı konuma sabitleyin. Kartı elektrostatik önlemlerle ve bileşenlere dokunmadan tutun.
06
Kabloları kendi durumunuza göre bağlayın
Kendi durumunuza uygun kılavuzu izleyin (V1’den V2’ye, V1’den V3’e veya V2’den V3’e). 16 pinli konnektörlerde numaralandırma sütunlara göre yapılır: 1’den 8’e kadar bir sütunda, 9’dan 16’ya kadar diğer sütunda. V2 ve V3’te, kartın önünden bakınca 9-16 pinler sol sütunda, 1-8 pinler sağ sütunda yer alır. Her zaman kartın serigrafisini kontrol edin.
07
Enerji vermeden önce kontrol edin
Her kablonun sağlam şekilde bağlandığını, gevşek kablo veya açıkta bakır olmadığını ve hiçbir kablonun “sin conexión” (bağlantısız) olarak işaretlenmiş bir bornede kalmadığını kontrol edin. Özellikle +12V, GND ve eğer V3’e geçiyorsanız PP‘nin 8. pin’de olduğundan emin olun.
08
Cihazı çalıştırın ve test edin
Cihazı kapatın, beslemeyi tekrar verin ve her iki şarj çıkışında da kontrol edin: LED’lerin yanması, konnektör kilidi, RS485 iletişimi ve araçla tam bir şarj oturumu.
Kendi durumunuzu seçin
Kendi değişim durumunuza uygun açılır menüyü açın. Hangi versiyona sahip olduğunuzu bilmiyorsanız, «Her kartın versiyonunu tanımlayın» tablosuna bakın.
Durum 1 · POLE V1’den POLE V2’ye
Yeşil kart (V1) her şarj çıkışını iki adet 9 kutuplu bornede ayırır. Beyaz kart (V2) ise bunları tek bir 16 pinli konnektörde toplar: J1 (sol şarj çıkışı) ve J2 (sağ şarj çıkışı).
⚠️ Önemli: Kartı değiştirirken kaçak akım sensörü montajını da eklemeniz gerekecek. V2 kartında sol şarj çıkışı için CN15‘e, sağ şarj çıkışı için CN17‘ye bağlanır.

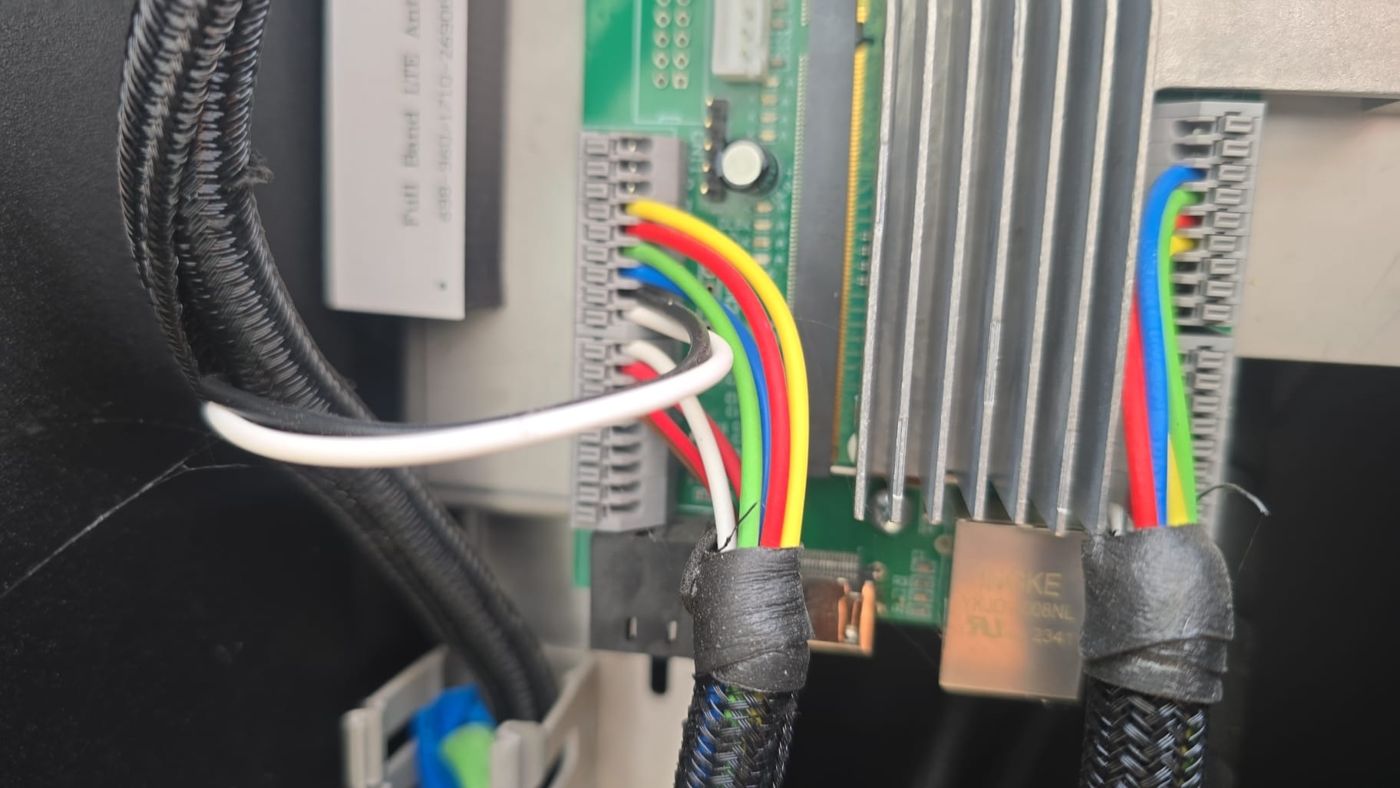

Görsel rehber: Her renkli kablo nereye bağlanır?
Renkler, fotoğraflanan Pole Pro’ya aittir; cihazınızda farklı renkler varsa sinyal adını esas alın.

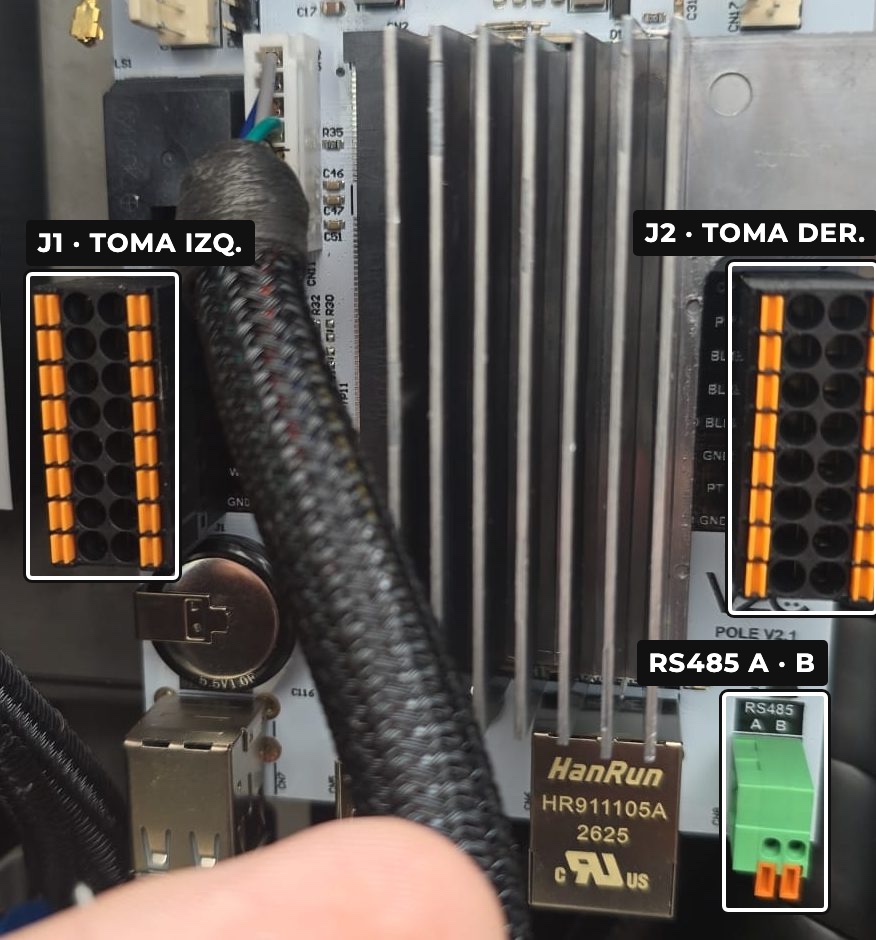

V2 kartı (serigrafi POLE V2.1) takılı: J1 soğutucunun solunda, J2 sağında ve yeşil RS485 A/B bornesi J2’nin altında.
Sol şarj çıkışı · CN10 + CN6 → J1

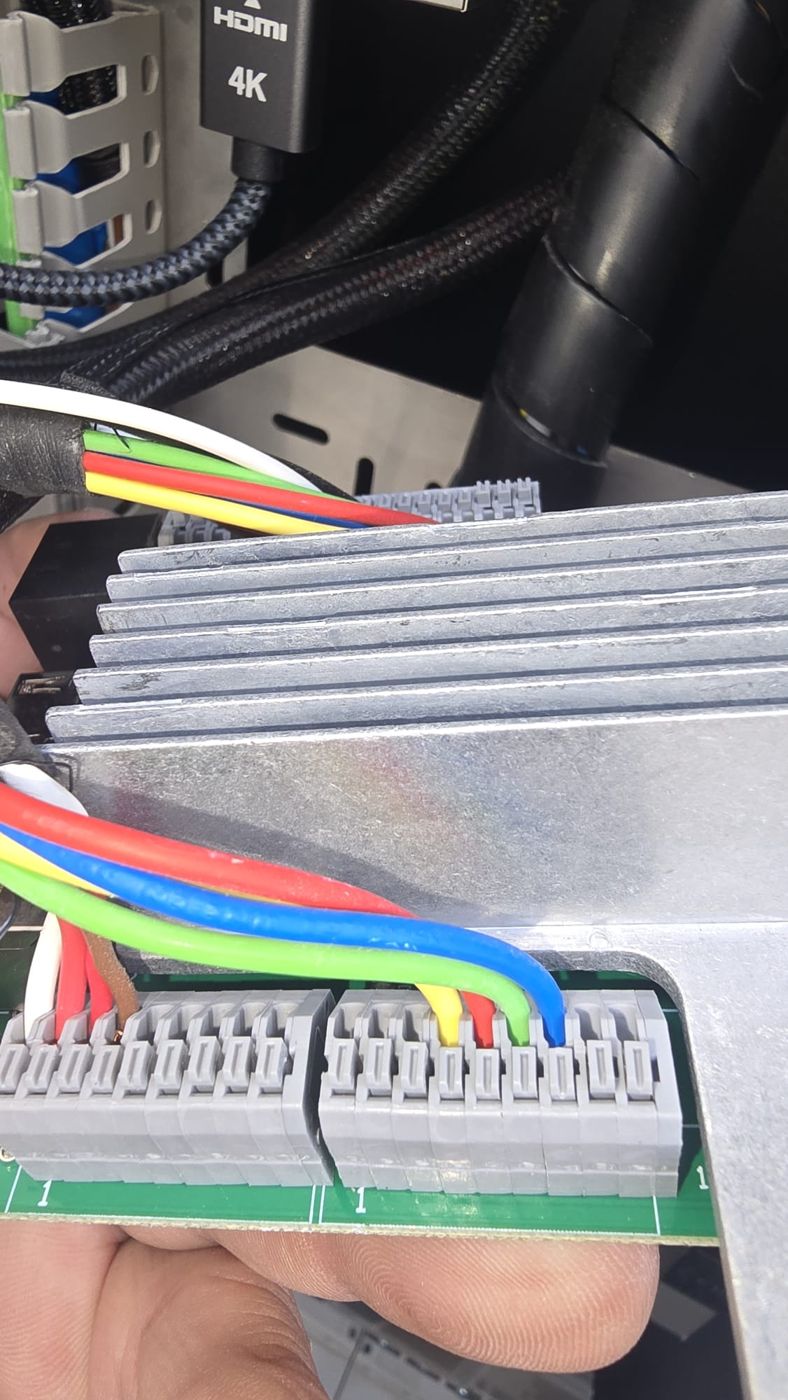

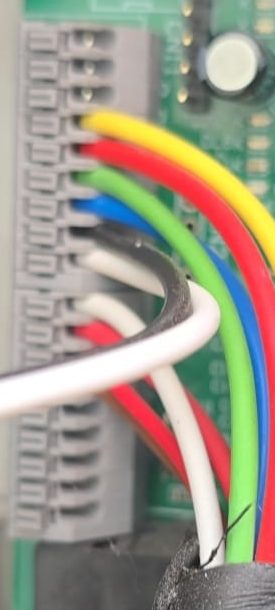

V1 kartında iki borne üst üste yer alır ve tek bir sürekli sütun oluşturur: CN10 üstte (pinler 1-9), CN6 altta (pinler 1-9).
Eski kartın fotoğrafı
Eski kart · yukarıdan aşağıya
- 1GND
- 2FUGA_1
- 3FUGA_2
- 4+12V (sarı kablo)
- 5LED_R (kırmızı kablo)
- 6LED_V (yeşil kablo)
- 7LED_A (mavi kablo)
- 8RS485_A (siyah kablo)
- 9RS485_B (beyaz kablo)
- 1CP (beyaz kablo)
- 2PP (kırmızı kablo)
- 3BLOQUEO_1 (kırmızı kablo)
- 4BLOQUEO_2 (kahverengi kablo)
- 5GND
- 6+5V
- 7kullanılmıyor
- 8GND
- 9+12V
V2 Kartı
| 9 · +12VSarı | 1 · CPBeyaz | ||
| 10 · LED_RKırmızı | 2 · PPKırmızı | ||
| 11 · LED_VYeşil | 3 · BL1Kırmızı | ||
| 12 · LED_AMavi | 4 · BL2Kahverengi | ||
| 13 · GND | 13 | 5 | 5 · BLD |
| 14 · RS485_BBeyaz | 6 · RS485_ASiyah | ||
| 15 · DET_SOLD | 15 | 7 | 7 · PT |
| 16 · GND | 16 | 8 | 8 · GND |
Sağ toma · CN8 + CN5 → J2

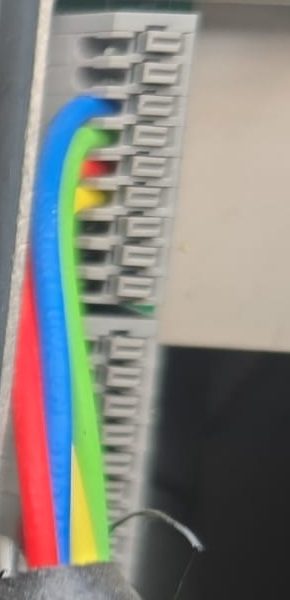

Sağ tomada sütun ters yönde: CN8 yukarıda (pin 9’dan 1’e) ve CN5 aşağıda (pin 9’dan 1’e).
Eski kart fotoğrafı
Eski kart · yukarıdan aşağıya
- 9yeni, kullanımda değil
- 8yeni, kullanımda değil
- 7LED_A (mavi kablo)
- 6LED_V (yeşil kablo)
- 5LED_R (kırmızı kablo)
- 4+12V (sarı kablo)
- 3FUGA_2
- 2FUGA_1
- 1GND
- 9+12V
- 8GND
- 7yeni, kullanımda değil
- 6+5V
- 5GND
- 4BLOQUEO_2 (kahverengi kablo)
- 3BLOQUEO_1 (kırmızı kablo)
- 2PP (kırmızı kablo)
- 1CP (beyaz kablo)
V2 Kartı
| 9 · +12VSarı | 1 · CPBeyaz | ||
| 10 · LED_RKırmızı | 2 · PPKırmızı | ||
| 11 · LED_VYeşil | 3 · BL1Kırmızı | ||
| 12 · LED_AMavi | 4 · BL2Kahverengi | ||
| 13 · GND | 13 | 5 | 5 · BLD |
| 14 · FALLO_ENER | 14 | 6 | 6 · GND |
| 15 · DET_SOLD | 15 | 7 | 7 · PT |
| 16 · GND | 16 | 8 | 8 · GND |
Kırmızı kablolara dikkat edin. Her kablo demetinde üç kırmızı kablo bulunur: PP ve BLOQUEO_1 (beyaz ve kahverengi ile birlikte CN6/CN5 bloğundan çıkar) ve LED_R (sarı, yeşil ve mavi ile birlikte CN10/CN8 bloğundan çıkar). Çıkarmadan önce etiketleyin. Sol şarj çıkışında ayrıca iki beyaz kablo vardır: CP (kablo demetinde) ve RS485_B (iletişim kablosunda, siyah ile birlikte).
Sinyal-sinyal eşleştirmesi
Durumun nasıl okunacağı. Doğrudan sinyal aynı yere gider veya doğrudan karşılığı vardır. Pin değişiyor sinyal iki kartta da vardır, ancak başka bir pinde bulunur. Kontrol et bağlantı tipi değişir veya doğrudan karşılığı yoktur: enerji vermeden önce teknik servis ile doğrulayın. Bağlantı yok terminal boş kalır.
| Sinyal | POLE V1 | POLE V2 | Durum |
|---|---|---|---|
| Toprak / GND + 12V | GND/TIERRA konnektörü | CN1 | Doğrudan |
| CON_IZQ_1 / CON_IZQ_2 | CN19 · 1 ve 2 | CN14 · 1 ve 2 | Doğrudan |
| CON_DER_1 / CON_DER_2 | CN18 · 1 ve 2 | CN16 · 1 ve 2 | Doğrudan |
| Sinyal | POLE V1 | POLE V2 | Durum |
|---|---|---|---|
| CP_IZQ | CN6 · 1 | J1 · 1 | Doğrudan |
| PP_IZQ | CN6 · 2 | J1 · 2 | Doğrudan |
| BLOQUEO_IZQ_1 | CN6 · 3 | J1 · 3 | Doğrudan |
| BLOQUEO_IZQ_2 | CN6 · 4 | J1 · 4 | Doğrudan |
| GND | CN6 · 5 ve 8 · CN10 · 1 | J1 · 8, 13 veya 16 | Doğrudan |
| +5V | CN6 · 6 | V2 kartında mevcut değil | Kontrol et |
| +12V | CN6 · 9 · CN10 · 4 | J1 · 9 | Doğrudan |
| LED_R / LED_V / LED_A | CN10 · 5, 6 ve 7 | J1 · 10, 11 ve 12 | Doğrudan |
| RS485_A | CN10 · 8 | J1 · 6 (veya yeşil RS485 A terminali) | Kontrol et |
| RS485_B | CN10 · 9 | J1 · 14 (veya yeşil RS485 B terminali) | Kontrol et |
| FUGA_IZQ_1 / FUGA_IZQ_2 | CN10 · 2 ve 3 | CN15 · 3 ve 4 | Kontrol et |
| Sinyal | POLE V1 | POLE V2 | Durum |
|---|---|---|---|
| CP_DER | CN5 · 1 | J2 · 1 | Doğrudan |
| PP_DER | CN5 · 2 | J2 · 2 | Doğrudan |
| BLOQUEO_DER_1 | CN5 · 3 | J2 · 3 | Doğrudan |
| BLOQUEO_DER_2 | CN5 · 4 | J2 · 4 | Doğrudan |
| GND | CN5 · 5 ve 8 · CN8 · 1 | J2 · 6, 8, 13 veya 16 | Doğrudan |
| +5V | CN5 · 6 | V2 kartında mevcut değil | Kontrol et |
| +12V | CN5 · 9 · CN8 · 4 | J2 · 9 | Doğrudan |
| LED_R / LED_V / LED_A | CN8 · 5, 6 ve 7 | J2 · 10, 11 ve 12 | Doğrudan |
| FUGA_DER_1 / FUGA_DER_2 | CN8 · 2 ve 3 | CN17 · 3 ve 4 | Kontrol et |
| Kullanılmayan terminaller | CN6 · 7 · CN5 · 7 · CN8 · 8 ve 9 | — | Bağlantı yok |
| Sinyal | CN15 (sol) | CN17 (sağ) | Durum |
|---|---|---|---|
| +12V | Pin 1 | Pin 1 | Doğrudan |
| GND | Pin 2 | Pin 2 | Doğrudan |
| FUGA_1 | Pin 3 | Pin 3 | Doğrudan |
| FUGA_2 | Pin 4 | Pin 4 | Doğrudan |
| Kullanılmıyor | Pin 5 ve 6 | Pin 5 ve 6 | Bağlantı yok |
RS485. Şemaya göre, RS485_A ve RS485_B J1·6 ve J1·14 pinlerine gider. V2 kartında ayrıca özel bir yeşil terminal RS485 A · B bulunur. İletişim kablosunu bağlamadan önce, hangisinin kullanılacağını teknik servise danışın. V2 kartında +5V çıkışı yoktur: CN6·6 ve CN5·6 kablolarını izole edin.
Durum 2 · POLE V1’den POLE V3’e
Yeşil kart (V1), her şarj çıkışını 9 kutuplu iki terminale böler. Beyaz PLC kartı olan V3’te ise hepsi 16 pinli tek bir konnektörde toplanır: CN9 (sol şarj çıkışı) ve CN6 (sağ şarj çıkışı).
⚠️ Önemli: Kartı değiştirirken kaçak akım sensörü montajını da eklemeniz gerekir. V3 kartında bu sensör CN11 (sol şarj çıkışı) ve CN8 (sağ şarj çıkışı) konnektörlerine bağlanır.
İsimlere dikkat edin: Bazı konnektörlerin adı iki kartta da aynıdır fakat işlevleri tamamen farklıdır. V1’de CN6, CN8 ve CN10 şarj çıkışı terminalleridir; V3’te ise CN6 sağ şarj çıkışı, CN8 sağ kaçak akım sensörü ve CN10 sol kontaktör (RELÉ 01) anlamına gelir. Her zaman referans aldığınız karta göre hareket edin.
Sol şarj çıkışı · CN10 + CN6 (V1) → CN9 (V3)
V1 kartında iki terminal tek bir sütun oluşturur: CN10 üstte (pin 1’den 9’a) ve CN6 altta (pin 1’den 9’a). V3’te ise PP pin 8‘e gider.
Eski kart fotoğrafı
V1 kartı · yukarıdan aşağıya
- 1GND
- 2FUGA_1
- 3FUGA_2
- 4+12V (sarı kablo)
- 5LED_R (kırmızı kablo)
- 6LED_V (yeşil kablo)
- 7LED_A (mavi kablo)
- 8RS485_A (siyah kablo)
- 9RS485_B (beyaz kablo)
- 1CP (beyaz kablo)
- 2PP (kırmızı kablo)
- 3BLOQUEO_1 (kırmızı kablo)
- 4BLOQUEO_2 (kahverengi kablo)
- 5GND
- 6+5V
- 7kullanılmıyor
- 8GND
- 9+12V
V3 Kartı
| 9 · +12VSarı | 1 · CPBeyaz | ||
| 10 · LED_RKırmızı | 2 | 2 · PEYeni | |
| 11 · LED_VYeşil | 3 · BL1Kırmızı | ||
| 12 · LED_AMavi | 4 · BL2Kahverengi | ||
| 13 · GND | 13 | 5 | 5 · BLD |
| 14 · RS485_BBeyaz | 6 · RS485_ASiyah | ||
| 15 · DET_SOLD | 15 | 7 | 7 · PT |
| 16 · GND | 16 | 8 · PPKırmızı |
Sağ toma · CN8 + CN5 (V1) → CN6 (V3)
V1’in sağ tomasında sütun ters: CN8 üstte (pin 9’dan 1’e) ve CN5 altta (pin 9’dan 1’e).
Eski kart fotoğrafı
V1 Kartı · yukarıdan aşağıya
- 9kullanılmıyor
- 8kullanılmıyor
- 7LED_A (mavi kablo)
- 6LED_V (yeşil kablo)
- 5LED_R (kırmızı kablo)
- 4+12V (sarı kablo)
- 3FUGA_2
- 2FUGA_1
- 1GND
- 9+12V
- 8GND
- 7kullanılmıyor
- 6+5V
- 5GND
- 4BLOQUEO_2 (kahverengi kablo)
- 3BLOQUEO_1 (kırmızı kablo)
- 2PP (kırmızı kablo)
- 1CP (beyaz kablo)
V3 Kartı
| 9 · +12VSarı | 1 · CPBeyaz | ||
| 10 · LED_RKırmızı | 2 | 2 · PEYeni | |
| 11 · LED_VYeşil | 3 · BL1Kırmızı | ||
| 12 · LED_AMavi | 4 · BL2Kahverengi | ||
| 13 · GND | 13 | 5 | 5 · BLD |
| 14 · FALLO_ENER | 14 | 6 | 6 · GND |
| 15 · DET_SOLD | 15 | 7 | 7 · PT |
| 16 · GND | 16 | 8 · PPKırmızı |
Kırmızı kablolara dikkat edin. Her kablo demetinde üç kırmızı kablo bulunur: PP (8. pine gider), BLOQUEO_1 (3. pin) ve LED_R (10. pin). Çıkarmadan önce etiketleyin.
Sinyal-sinyal eşleştirmesi
Durumun nasıl okunacağı. Doğrudan sinyal aynı yere gider veya doğrudan karşılığı vardır. Pini değişiyor sinyal her iki kartta da vardır, ancak farklı pine gider. Kontrol et bağlantı tipi değişir veya doğrudan karşılığı yoktur: enerji vermeden önce teknik servis ile teyit edin. Bağlantı yok terminal boş kalır.
| Sinyal | POLE V1 | POLE V3 | Durum |
|---|---|---|---|
| GND / +12V | GND/TIERRA konnektörü | CN1 · GND · 12V | Doğrudan |
| PE (koruma topraklaması) | — | CN1 · PE | Kontrol et |
| CON_IZQ_1 / CON_IZQ_2 | CN19 · 1 ve 2 | CN10 · RELÉ 01 · 1 ve 2 | Doğrudan |
| CON_DER_1 / CON_DER_2 | CN18 · 1 ve 2 | CN7 · RELÉ 02 · 1 ve 2 | Doğrudan |
| L · N (şebeke girişi) | — | CN23 | Kontrol et |
| Sinyal | POLE V1 | POLE V3 · CN9 | Durum |
|---|---|---|---|
| CP_IZQ | CN6 · 1 | 1 | Doğrudan |
| PP_IZQ | CN6 · 2 | 8 | Pin değiştir |
| PE_IZQ | — | 2 | Kontrol et |
| BLOQUEO_IZQ_1 | CN6 · 3 | 3 | Doğrudan |
| BLOQUEO_IZQ_2 | CN6 · 4 | 4 | Doğrudan |
| GND | CN6 · 5 ve 8 · CN10 · 1 | 13 veya 16 | Doğrudan |
| +5V | CN6 · 6 | V3 kartında yok | Kontrol et |
| +12V | CN6 · 9 · CN10 · 4 | 9 | Doğrudan |
| LED_R / LED_V / LED_A | CN10 · 5, 6 ve 7 | 10, 11 ve 12 | Doğrudan |
| RS485_A | CN10 · 8 | 6 (veya CN16 · A+) | Kontrol et |
| RS485_B | CN10 · 9 | 14 (veya CN16 · B-) | Kontrol et |
| FUGA_IZQ_1 / FUGA_IZQ_2 | CN10 · 2 ve 3 | CN11 · LEAK_CON | Kontrol et |
| Sinyal | POLE V1 | POLE V3 · CN6 | Durum |
|---|---|---|---|
| CP_DER | CN5 · 1 | 1 | Doğrudan |
| PP_DER | CN5 · 2 | 8 | Pin değiştir |
| PE_DER | — | 2 | Kontrol et |
| BLOQUEO_DER_1 | CN5 · 3 | 3 | Doğrudan |
| BLOQUEO_DER_2 | CN5 · 4 | 4 | Doğrudan |
| GND | CN5 · 5 ve 8 · CN8 · 1 | 6, 13 veya 16 | Doğrudan |
| +5V | CN5 · 6 | V3 kartında yok | Kontrol et |
| +12V | CN5 · 9 · CN8 · 4 | 9 | Doğrudan |
| LED_R / LED_V / LED_A | CN8 · 5, 6 ve 7 | 10, 11 ve 12 | Doğrudan |
| FUGA_DER_1 / FUGA_DER_2 | CN8 · 2 ve 3 | CN8 · LEAK_CON (V3’ten) | Kontrol et |
| Kullanılmayan terminaller | CN6 · 7 · CN5 · 7 · CN8 · 8 ve 9 | — | Bağlantı yok |
| Sinyal | POLE V1 | POLE V3 | Durum |
|---|---|---|---|
| SENSOR_BLOQUEO | — | CN9 · 5 / CN6 · 5 | Bağlantı yok |
| DISPARADOR_PROTEC | — | CN9 · 7 / CN6 · 7 | Bağlantı yok |
| DETECC_SOLDADURA | — | CN9 · 15 / CN6 · 15 | Bağlantı yok |
| FALLO_ENERGIA | — | CN6 · 14 | Bağlantı yok |
Teknik servis ile teyit edilmesi gereken noktalar
PE: V1 kablo demetinde PE için herhangi bir kablo yoktur (CN9 ve CN6’nın 2. pini ile CN1’in PE terminali). Enerji vermeden önce bağlantı şeklini mutlaka teyit edin.
+5V: V3 kartında +5V çıkışı yoktur. CN6·6 ve CN5·6 kablolarını başka hiçbir terminale bağlamayın: izole bırakın.
RS485 ve CN23 (L · N): 6 ve 14. pinleri mi yoksa CN16 terminalini mi kullanmanız gerektiğini ve kurulumunuzda CN23 şebeke girişine ihtiyaç olup olmadığını teyit edin.
Durum 3 · POLE V2’den POLE V3’e
V3 kartı (beyaz PLC, serigrafide POLE V3.0.0) V2 ile aynı tipte 16 pinli konnektör kullanır: CN9 sol şarj çıkışı için ve CN6 sağ şarj çıkışı için. Neredeyse tüm kablolar aynı pine gider, ancak önemli bir değişiklik vardır.
⚠️ Dikkat: POLE V2 kablo demetini pin-pin bağlamayın.
POLE V3’te 2. pin PE‘dir (koruma topraklaması) ve PP (proximity) 8. pine taşınmıştır. POLE V2’de 2. pin PP, 8. pin ise GND idi. PP’nin kırmızı kablosunu her iki çıkışta da 2. pinden 8. pine taşıyın.
V2’den V3’e neler değişiyor
- PP 2. pinden 8. pine taşınır ve 2. pin artık PE (koruma topraklaması) olur.
- Kontaktörler: CN14 / CN16’dan CN10 (RELÉ 01) (sol) ve CN7 (RELÉ 02) (sağ) olarak değişir.
- Kaçak akım sensörü: CN15 / CN17’den CN11 (sol çıkış) ve CN8 (sağ çıkış) olarak değişir, LEAK_CON olarak işaretlenmiştir.
- Besleme: CN1’e üçüncü bir terminal eklenir, PE (GND · +12V · PE).
- RS485: özel terminal artık CN16 · A+ · B- olur.
- Yeni: CN23 (L · N), yüksek voltaj şebeke girişi ve CN13 (WD), watchdog’u etkinleştirmek veya devre dışı bırakmak için köprü.
Sol şarj çıkışı · J1 → CN9
İki konnektörün de şekli aynıdır. Sütunlar her ikisinde de aynı konumdadır (9’dan 16’ya sol tarafta ve 1’den 8’e sağ tarafta). 2. pin (PE, sarı) ve 8. pin (PP, mavi) değişmiştir.
V2 Kartı
| 9 · +12VSarı | 1 · CPBeyaz | ||
| 10 · LED_RKırmızı | 2 · PPKırmızı | ||
| 11 · LED_VYeşil | 3 · BL1Kırmızı | ||
| 12 · LED_AMavi | 4 · BL2Kahverengi | ||
| 13 · GND | 13 | 5 | 5 · BLD |
| 14 · RS485_BBeyaz | 6 · RS485_ASiyah | ||
| 15 · DET_SOLD | 15 | 7 | 7 · PT |
| 16 · GND | 16 | 8 | 8 · GND |
V3 Kartı
| 9 · +12VSarı | 1 · CPBeyaz | ||
| 10 · LED_RKırmızı | 2 | 2 · PEYeni | |
| 11 · LED_VYeşil | 3 · BL1Kırmızı | ||
| 12 · LED_AMavi | 4 · BL2Kahverengi | ||
| 13 · GND | 13 | 5 | 5 · BLD |
| 14 · RS485_BBeyaz | 6 · RS485_ASiyah | ||
| 15 · DET_SOLD | 15 | 7 | 7 · PT |
| 16 · GND | 16 | 8 · PPKırmızı |
Sağ toma · J2 → CN6
Sol tomadakiyle aynıdır: PP, 2. pinden 8. pine taşınır ve 2. pin PE için ayrılır.
V2 Kartı
| 9 · +12VSarı | 1 · CPBeyaz | ||
| 10 · LED_RKırmızı | 2 · PPKırmızı | ||
| 11 · LED_VYeşil | 3 · BL1Kırmızı | ||
| 12 · LED_AMavi | 4 · BL2Kahverengi | ||
| 13 · GND | 13 | 5 | 5 · BLD |
| 14 · FALLO_ENER | 14 | 6 | 6 · GND |
| 15 · DET_SOLD | 15 | 7 | 7 · PT |
| 16 · GND | 16 | 8 | 8 · GND |
V3 Kartı
| 9 · +12VSarı | 1 · CPBeyaz | ||
| 10 · LED_RKırmızı | 2 | 2 · PEYeni | |
| 11 · LED_VYeşil | 3 · BL1Kırmızı | ||
| 12 · LED_AMavi | 4 · BL2Kahverengi | ||
| 13 · GND | 13 | 5 | 5 · BLD |
| 14 · FALLO_ENER | 14 | 6 | 6 · GND |
| 15 · DET_SOLD | 15 | 7 | 7 · PT |
| 16 · GND | 16 | 8 · PPKırmızı |
Sinyal-sinyal eşdeğerliği
Durum nasıl okunur. Doğrudan sinyal aynı yere gider veya doğrudan karşılığı vardır. Pin değişiyor sinyal her iki kartta da var, ancak farklı bir pin üzerinden gider. Kontrol et bağlantı tipi değişiyor veya doğrudan karşılığı yok: enerji vermeden önce teknik servis ile doğrulayın. Bağlantı yok terminal boş bırakılır.
| Sinyal | POLE V2 | POLE V3 | Durum |
|---|---|---|---|
| GND / +12V | CN1 | CN1 · GND · 12V | Doğrudan |
| PE (koruma topraklaması) | — | CN1 · PE | Kontrol et |
| CON_IZQ_1 / CON_IZQ_2 | CN14 · 1 ve 2 | CN10 · RELÉ 01 · 1 ve 2 | Doğrudan |
| CON_DER_1 / CON_DER_2 | CN16 · 1 ve 2 | CN7 · RELÉ 02 · 1 ve 2 | Doğrudan |
| Sol kaçak akım sensörü | CN15 | CN11 · LEAK_CON | Kontrol et |
| Sağ kaçak akım sensörü | CN17 | CN8 · LEAK_CON | Kontrol et |
| RS485 (özel terminal) | Yeşil terminal A · B | CN16 · A+ · B- | Kontrol et |
| L · N (şebeke girişi) | — | CN23 | Kontrol et |
| Sinyal | POLE V2 · J1 | POLE V3 · CN9 | Durum |
|---|---|---|---|
| CP_IZQ | 1 | 1 | Doğrudan |
| PP_IZQ | 2 | 8 | Pin değişiyor |
| PE_IZQ | — | 2 | Kontrol et |
| BLOQUEO_IZQ_1 | 3 | 3 | Doğrudan |
| BLOQUEO_IZQ_2 | 4 | 4 | Doğrudan |
| SENSOR_BLOQUEO | 5 | 5 | Doğrudan |
| RS485_A | 6 | 6 (veya CN16 · A+) | Kontrol et |
| DISPARADOR_PROTEC | 7 | 7 | Doğrudan |
| GND | 8, 13 veya 16 | 13 veya 16 (8. pin artık GND değil) | Pin değişiyor |
| +12V | 9 | 9 | Doğrudan |
| LED_R_CON_IZQ | 10 | 10 | Doğrudan |
| LED_V_CON_IZQ | 11 | 11 | Doğrudan |
| LED_A_CON_IZQ | 12 | 12 | Doğrudan |
| RS485_B | 14 | 14 (veya CN16 · B-) | Kontrol et |
| DETECC_SOLDADURA | 15 | 15 | Doğrudan |
| Sinyal | POLE V2 · J2 | POLE V3 · CN6 | Durum |
|---|---|---|---|
| CP_DER | 1 | 1 | Doğrudan |
| PP_DER | 2 | 8 | Pin değişiyor |
| PE_DER | — | 2 | Kontrol et |
| BLOQUEO_DER_1 | 3 | 3 | Doğrudan |
| BLOQUEO_DER_2 | 4 | 4 | Doğrudan |
| SENSOR_BLOQUEO | 5 | 5 | Doğrudan |
| GND | 6, 8, 13 veya 16 | 6, 13 veya 16 (8 numaralı pin artık GND değil) | Pin değişiyor |
| DISPARADOR_PROTEC | 7 | 7 | Doğrudan |
| +12V | 9 | 9 | Doğrudan |
| LED_R_CON_DER | 10 | 10 | Doğrudan |
| LED_V_CON_DER | 11 | 11 | Doğrudan |
| LED_A_CON_DER | 12 | 12 | Doğrudan |
| FALLO_ENERGIA | 14 | 14 | Doğrudan |
| DETECC_SOLDADURA | 15 | 15 | Doğrudan |
Teknik servis ile teyit edilecek noktalar
PE (CN9 ve CN6’nın 2 numaralı pini ile CN1’in PE terminali): V2’nin kablo demetinde PE için herhangi bir kablo yoktur. Enerji vermeden önce bağlantının nasıl yapılacağını teyit edin.
Kaçak akım sensörü: Sensör konnektörünün CN11 / CN8’e uyduğunu ve kablo sıralamasının CN15 / CN17 ile aynı olduğunu kontrol edin.
RS485 ve CN23 (L · N): 6 ve 14 numaralı pinleri mi yoksa CN16 terminalini mi kullanmanız gerektiğini ve kurulumunuzda CN23 şebeke girişine ihtiyaç olup olmadığını teyit edin.

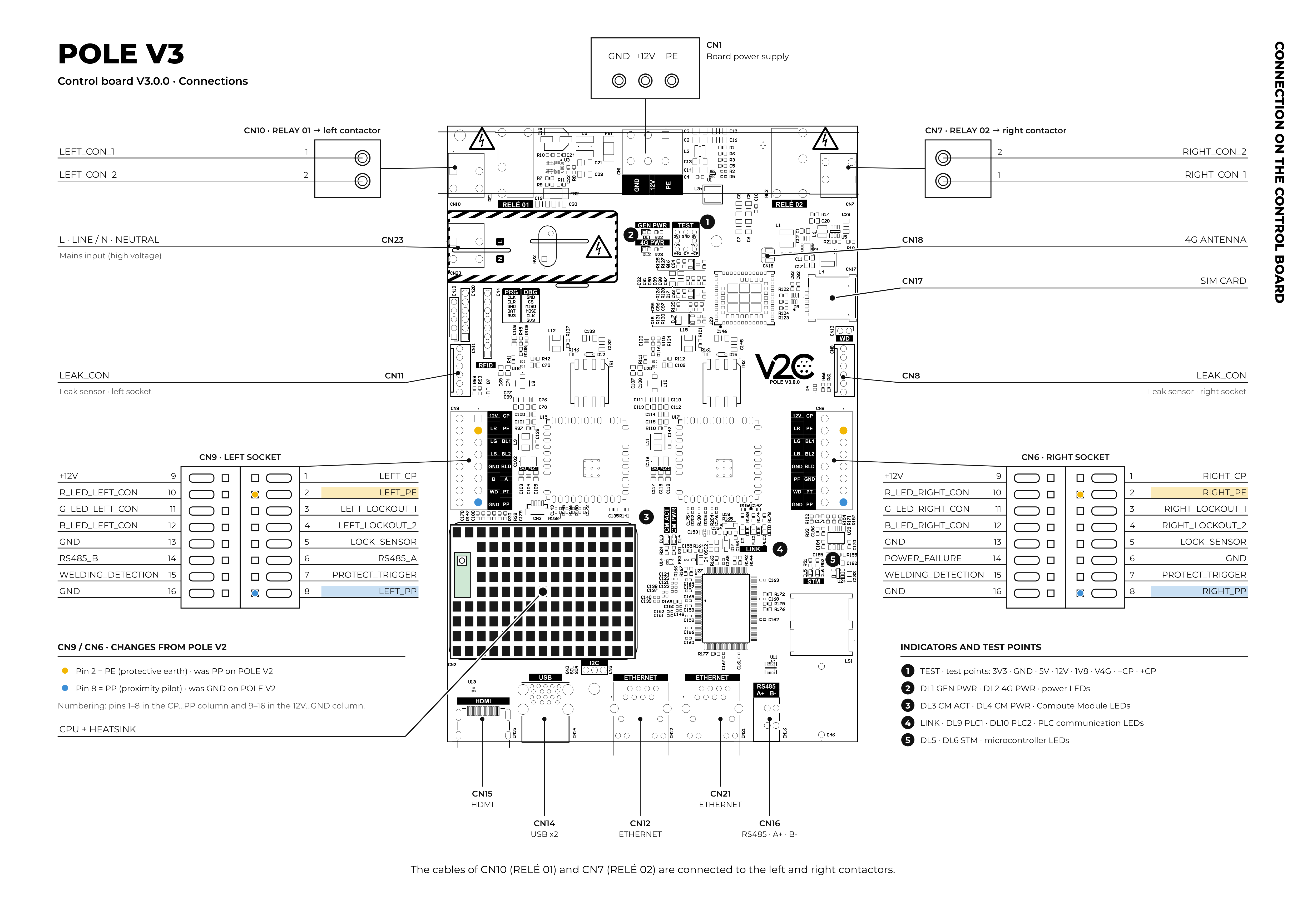

Bağlantı şemaları
POLE V1 · yeşil kart
POLE V2 · beyaz kart
POLE V3 · beyaz kart PLC
Kapatmadan önce son kontrol listesi
- Sökmeden önce eski kartın fotoğrafları çekildi
- Tüm kablolar sinyal adı ile etiketlendi
- Besleme CN1’e bağlı
- Sol ve sağ kontaktörler kendi konnektöründe
- Sol şarj çıkışı tamamlandı
- Sağ şarj çıkışı tamamlandı
- Yeni kart V3 ise: Her iki çıkışta da PP 8 numaralı pin’de
- Kaçak akım sensörleri bağlı
- RS485, teknik servis ile teyit edildiği şekilde bağlı
- +5V kabloları izole edilmiş ve bağlı değil
- Hiçbir kablo açıkta veya bakır görünmüyor
- Her iki çıkışta LED, kilit ve test yüklemesi yapıldı
Teknik servisten yardım gerekiyorsa
Daha hızlı yardımcı olabilmemiz için elinizde şu bilgiler bulunsun:
- Cihazın seri numarası
- Eski ve yeni kartın versiyonu
- Eski ve yeni kartın bağlantılı fotoğrafları
- LED’lerin durumu ve uygulamada görünen mesaj
Uzaktan destek için gerekli malzemeler
Müdahale sırasında destek ekibinden yardım gerekirse, yanınızda şunlar bulunsun:
- RJ45 (Ethernet) portlu dizüstü bilgisayar
- Pole’a bağlamak için veri aktarımına uygun USB kablosu
- Mümkünse, Pole ve bilgisayarı bağlamak için iki RJ45 portlu bir 4G router
4G router, destek ekibinin Pole’a ve bilgisayara uzaktan bağlanmasını sağlar ve siz ekipmanın başındayken destek verilebilir.
Teknik desteğe mi ihtiyacınız var?
Sorununuzu anında Yapay Zeka Sohbetimiz üzerinden çözün. Çözülmezse, Teknik Destek Merkezi’nde bir talep oluşturun; en kısa sürede sizinle iletişime geçerek en iyi çözümü sunacağız.
