Pole Pro valdymo plokštės keitimas: V1, V2 ir V3
Jei reikia pakeisti Pole Pro įkroviklio valdymo plokštę ir naujoji plokštė yra kitos versijos nei esanti, turėsite perjungti laidus, atsižvelgdami į abiejų versijų jungčių atitikmenis.
Šiame vadove rasite, kaip atpažinti kiekvieną versiją, bendrą procedūrą ir kontaktų atitikmenis visiems trims atvejams: iš V1 į V2, iš V1 į V3 ir iš V2 į V3.
Modelis
Pole Pro · sieninė versija
Veiksmas
Valdymo plokštės keitimas
Skirta
Įgaliotam montuotojui
⚠️ Saugumas
Darbus įkroviklio viduje turi atlikti tik įgaliotas montuotojas, kai įranga yra be įtampos ir patikrinus, kad nėra įtampos.
Neįjunkite įrangos, kol nepatikrinsite visų jungčių, ypač +12V ir GND.

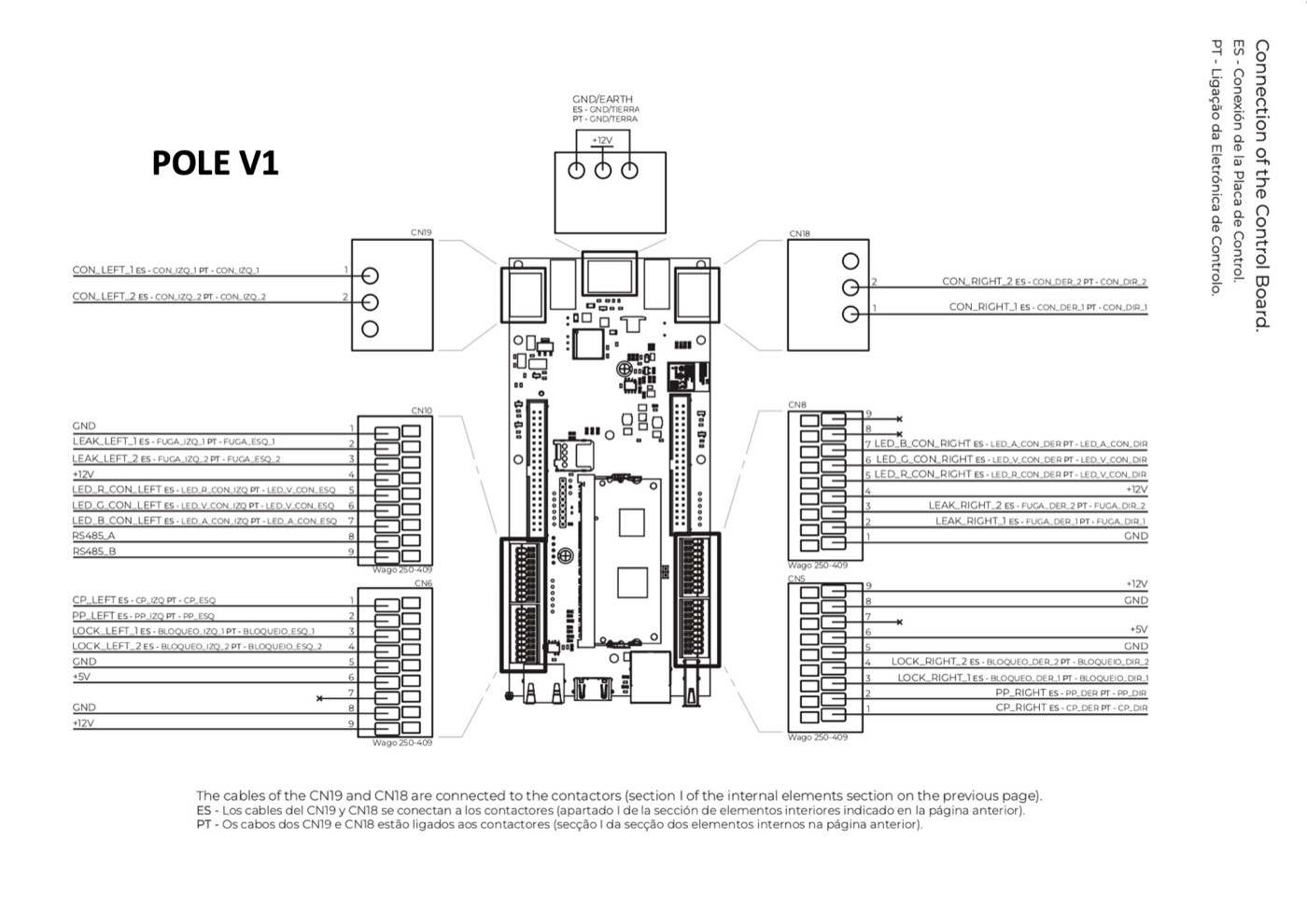

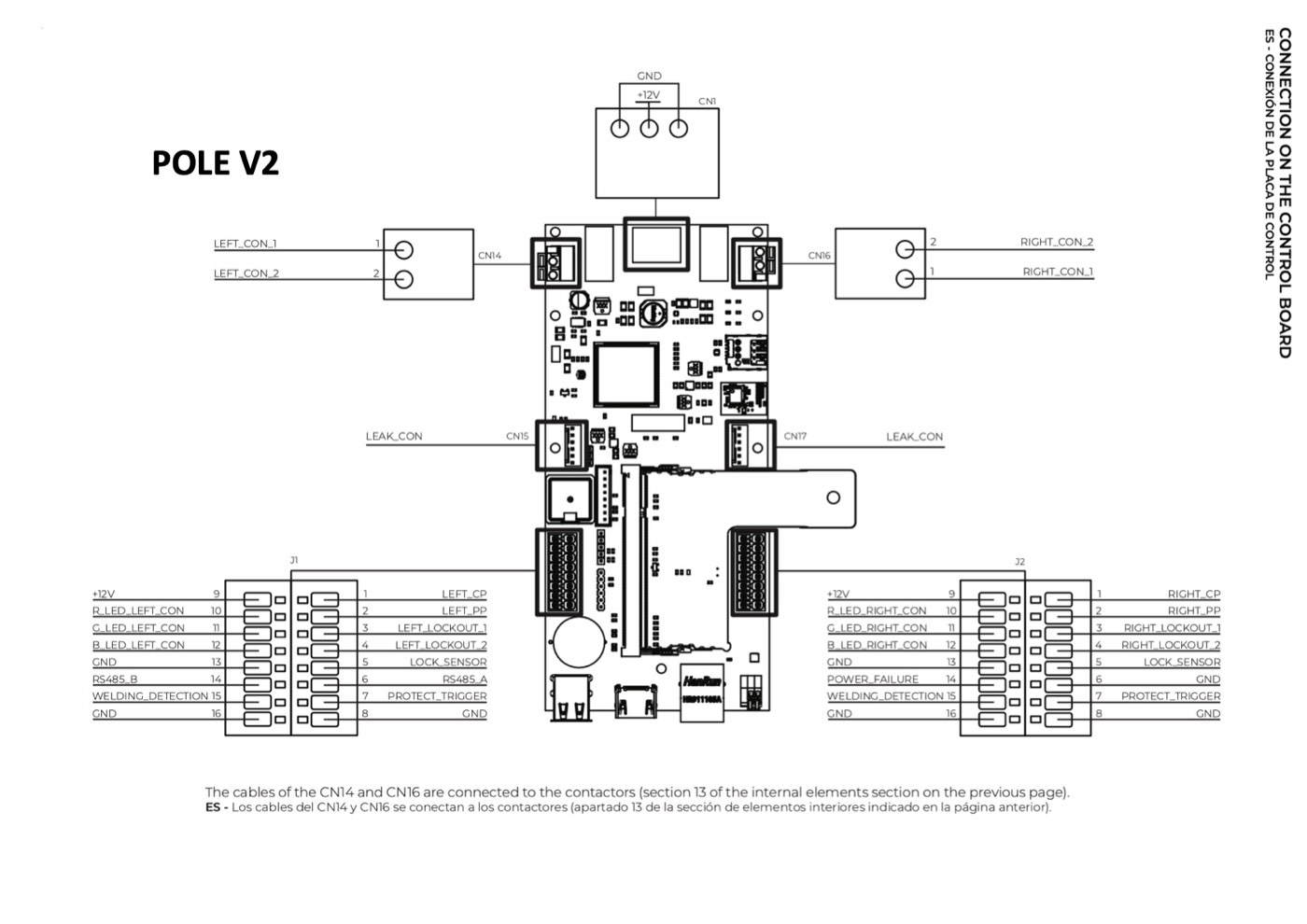

Atpažinkite kiekvienos plokštės versiją
Prieš pradėdami, patikrinkite, kuri versija yra sumontuota plokštė ir kuri yra nauja. Jas galite atpažinti pagal spalvą, serigrafiją ir tomų jungtis:
| POLE V1 | POLE V2 | POLE V3 | |
|---|---|---|---|
| Plokštė | Žalia | Balta · serigrafija POLE V2.1 | Balta PLC · serigrafija POLE V3.0.0 |
| Kairioji toma | CN10 + CN6 (9 polių bornės) | J1 (16 kontaktų) | CN9 (16 kontaktų) |
| Dešinioji toma | CN8 + CN5 (9 polių bornės) | J2 (16 kontaktų) | CN6 (16 kontaktų) |
| PP (proximity) | CN6·2 / CN5·2 | Pin 2 | Pin 8 |
| Kontaktoriai | CN19 (kair.) · CN18 (deš.) | CN14 (kair.) · CN16 (deš.) | CN10 · RELÉ 01 (kair.) · CN7 · RELÉ 02 (deš.) |
| Nuotėkio jutiklis | Tomoje esančiose bornėse (FUGA_1 / FUGA_2) | CN15 (kair.) · CN17 (deš.) | CN11 (kair.) · CN8 (deš.) |
| Maitinimas | GND/TIERRA · +12V | CN1 · GND · +12V | CN1 · GND · +12V · PE |
| RS485 | CN10·8 ir CN10·9 | J1·6 / J1·14 ir žalia borne A · B | CN9·6 / CN9·14 ir CN16 · A+ · B- |
Bendroji procedūra
Šie žingsniai vienodi visais trimis atvejais. Skiriasi tik tai, kur jungiamas kiekvienas laidas (6 žingsnis).
01
Atjunkite įrangą nuo tinklo
Atsijunkite automatinį jungiklį ir nuotėkio relę, maitinančius Pole Pro. Patikrinkite įtampos nebuvimą matuokliu prieš atidarydami įrangą.
02
Nufotografuokite seną plokštę
Prieš atjungdami bet kokį laidą, padarykite aiškias nuotraukas su visais matomais jungtimis ant senos plokštės, kaip parodyta. Jos bus naudingos kaip nuoroda ir jei kils klausimų techniniam palaikymui.
03
Pažymėkite kiekvieną laidą
Kiekviena toma turi savo spalvotų laidų manguerą. Spalvos gali skirtis tarp įrenginių, todėl nesivadovaukite vien spalva: pažymėkite kiekvieną laidą pagal signalo pavadinimą (pvz., CP_IZQ, PP_DER ar LED_V_CON_DER), o ne pagal bornės numerį. Numeriai skiriasi tarp plokščių; signalų pavadinimai nesikeičia.
04
Atjunkite ir išimkite seną plokštę
Atjunkite laidus nuo tomų, kontaktorių, nuotėkio jutiklio ir maitinimo. Lentelėje „Atpažinkite kiekvienos plokštės versiją“ rasite, kokias jungtis turi kiekviena versija. Išimkite plokštę laikydami už kraštų.
05
Sumontuokite naują plokštę
Prikabinkite naują plokštę toje pačioje vietoje. Dirbkite su antistatinėmis priemonėmis ir nelieskite komponentų.
06
Prijunkite laidus pagal savo atvejį
Sekite savo atvejo (V1 į V2, V1 į V3 ar V2 į V3) instrukciją. 16 kontaktų jungtyse numeracija eina stulpeliais: 1–8 kontaktai viename stulpelyje ir 9–16 kitame. V2 ir V3 versijose, žiūrint į plokštę iš priekio, 9–16 kontaktai yra kairiajame stulpelyje, o 1–8 – dešiniajame. Visada tikrinkite plokštės serigrafiją.
07
Patikrinkite prieš įjungdami įtampą
Įsitikinkite, kad kiekvienas laidas gerai pritvirtintas, nėra laisvų laidų ar matomo vario, ir kad joks laidas neliko borne, pažymėto kaip „be jungties“. Ypač patikrinkite +12V, GND ir, jei pereinate prie V3, kad PP būtų 8 kontakte.
08
Paleiskite ir patikrinkite
Uždarykite įrangą, atstatykite maitinimą ir patikrinkite abiejose tomose: ar įsijungia LED, ar užsiblokuoja jungtis, ar veikia RS485 ryšys ir ar galima pilnai įkrauti automobilį.
Pasirinkite savo atvejį
Atverkite atitinkamą skiltį pagal savo keitimo atvejį. Jei nežinote, kokią versiją turite, žiūrėkite lentelę „Atpažinkite kiekvienos plokštės versiją“.
Atvejis 1 · Iš POLE V1 į POLE V2
Žalioji plokštė (V1) kiekvieną tomą dalina į dvi 9 polių bornes. Baltoji plokštė (V2) jas sujungia į vieną 16 kontaktų jungtį: J1 (kairioji toma) ir J2 (dešinioji toma).
⚠️ Svarbu: keičiant plokštę, taip pat reikės įrengti nuotėkio jutiklį. V2 plokštėje jis jungiamas prie CN15 (kairioji toma) ir CN17 (dešinioji toma).
Vizualinė schema: kur jungti kiekvieną spalvotą laidą
Spalvos atitinka fotografuotą Pole Pro; jei jūsų įrenginyje spalvos kitos, vadovaukitės signalo pavadinimu.
Sumontuota V2 plokštė (serigrafija POLE V2.1): J1 kairėje nuo radiatoriaus, J2 dešinėje, o žalia RS485 A/B borne po J2.
Kairioji toma · CN10 + CN6 → J1
V1 plokštėje abi bornės yra viena virš kitos ir sudaro vieną ištisinę stulpelį: CN10 viršuje (1–9 kontaktai) ir CN6 apačioje (1–9 kontaktai).
Senos plokštės nuotrauka
Sena plokštė · iš viršaus į apačią
- 1GND
- 2FUGA_1
- 3FUGA_2
- 4+12V (geltonas laidas)
- 5LED_R (raudonas laidas)
- 6LED_V (žalias laidas)
- 7LED_A (mėlynas laidas)
- 8RS485_A (juodas laidas)
- 9RS485_B (baltas laidas)
- 1CP (baltas laidas)
- 2PP (raudonas laidas)
- 3BLOQUEO_1 (raudonas laidas)
- 4BLOQUEO_2 (rudas laidas)
- 5GND
- 6+5V
- 7nenaudojama
- 8GND
- 9+12V
V2 plokštė
| 9 · +12VGeltonas | 1 · CPBaltas | ||
| 10 · LED_RRaudonas | 2 · PPRaudonas | ||
| 11 · LED_VŽalias | 3 · BL1Raudonas | ||
| 12 · LED_AMėlynas | 4 · BL2Rudas | ||
| 13 · GND | 13 | 5 | 5 · BLD |
| 14 · RS485_BBaltas | 6 · RS485_AJuodas | ||
| 15 · DET_SOLD | 15 | 7 | 7 · PT |
| 16 · GND | 16 | 8 | 8 · GND |
Dešinė toma · CN8 + CN5 → J2
Dešinėje tomoje stulpelis yra atvirkščiai: CN8 viršuje (nuo 9 iki 1 kontakto) ir CN5 apačioje (nuo 9 iki 1 kontakto).
Sena plokštė – nuotrauka
Sena plokštė · iš viršaus į apačią
- 9nėra naudojama
- 8nėra naudojama
- 7LED_A (mėlynas laidas)
- 6LED_V (žalias laidas)
- 5LED_R (raudonas laidas)
- 4+12V (geltonas laidas)
- 3FUGA_2
- 2FUGA_1
- 1GND
- 9+12V
- 8GND
- 7nėra naudojama
- 6+5V
- 5GND
- 4BLOQUEO_2 (rudas laidas)
- 3BLOQUEO_1 (raudonas laidas)
- 2PP (raudonas laidas)
- 1CP (baltas laidas)
Plokštė V2
| 9 · +12VGeltonas | 1 · CPBaltas | ||
| 10 · LED_RRaudonas | 2 · PPRaudonas | ||
| 11 · LED_VŽalias | 3 · BL1Raudonas | ||
| 12 · LED_AMėlynas | 4 · BL2Rudas | ||
| 13 · GND | 13 | 5 | 5 · BLD |
| 14 · FALLO_ENER | 14 | 6 | 6 · GND |
| 15 · DET_SOLD | 15 | 7 | 7 · PT |
| 16 · GND | 16 | 8 | 8 · GND |
Atsargiai su raudonais laidais. Kiekviename kabelių rinkinyje yra trys raudoni laidai: PP ir BLOQUEO_1 (išeina iš CN6/CN5 bloko, kartu su baltu ir rudu) ir LED_R (išeina iš CN10/CN8 bloko, kartu su geltonu, žaliu ir mėlynu). Pažymėkite juos prieš atjungdami. Kairėje tomoje taip pat yra du balti laidai: CP (kabelių rinkinyje) ir RS485_B (komunikacijos kabelyje, kartu su juodu).
Signalo atitikmenys
Kaip skaityti būseną. Tiesiogiai signalas eina į tą pačią vietą arba turi tiesioginį atitikmenį. Keičia piną signalas yra abiejose plokštėse, bet eina į kitą piną. Patikrinti jungtis keičia tipą arba neturi tiesioginio atitikmens: prieš įjungdami įtampą pasitarkite su technine pagalba. Nėra jungties borne lieka laisvas.
| Signalas | POLE V1 | POLE V2 | Būsena |
|---|---|---|---|
| Žemė / GND + 12V | Jungtis GND/TIERRA | CN1 | Tiesiogiai |
| CON_IZQ_1 / CON_IZQ_2 | CN19 · 1 ir 2 | CN14 · 1 ir 2 | Tiesiogiai |
| CON_DER_1 / CON_DER_2 | CN18 · 1 ir 2 | CN16 · 1 ir 2 | Tiesiogiai |
| Signalas | POLE V1 | POLE V2 | Būsena |
|---|---|---|---|
| CP_IZQ | CN6 · 1 | J1 · 1 | Tiesiogiai |
| PP_IZQ | CN6 · 2 | J1 · 2 | Tiesiogiai |
| BLOQUEO_IZQ_1 | CN6 · 3 | J1 · 3 | Tiesiogiai |
| BLOQUEO_IZQ_2 | CN6 · 4 | J1 · 4 | Tiesiogiai |
| GND | CN6 · 5 ir 8 · CN10 · 1 | J1 · 8, 13 arba 16 | Tiesiogiai |
| +5V | CN6 · 6 | Plokštėje V2 nėra | Patikrinti |
| +12V | CN6 · 9 · CN10 · 4 | J1 · 9 | Tiesiogiai |
| LED_R / LED_V / LED_A | CN10 · 5, 6 ir 7 | J1 · 10, 11 ir 12 | Tiesiogiai |
| RS485_A | CN10 · 8 | J1 · 6 (arba žalias RS485 A bornas) | Patikrinti |
| RS485_B | CN10 · 9 | J1 · 14 (arba žalias RS485 B bornas) | Patikrinti |
| FUGA_IZQ_1 / FUGA_IZQ_2 | CN10 · 2 ir 3 | CN15 · 3 ir 4 | Patikrinti |
| Signalas | POLE V1 | POLE V2 | Būsena |
|---|---|---|---|
| CP_DER | CN5 · 1 | J2 · 1 | Tiesiogiai |
| PP_DER | CN5 · 2 | J2 · 2 | Tiesiogiai |
| BLOQUEO_DER_1 | CN5 · 3 | J2 · 3 | Tiesiogiai |
| BLOQUEO_DER_2 | CN5 · 4 | J2 · 4 | Tiesiogiai |
| GND | CN5 · 5 ir 8 · CN8 · 1 | J2 · 6, 8, 13 arba 16 | Tiesiogiai |
| +5V | CN5 · 6 | Plokštėje V2 nėra | Patikrinti |
| +12V | CN5 · 9 · CN8 · 4 | J2 · 9 | Tiesiogiai |
| LED_R / LED_V / LED_A | CN8 · 5, 6 ir 7 | J2 · 10, 11 ir 12 | Tiesiogiai |
| FUGA_DER_1 / FUGA_DER_2 | CN8 · 2 ir 3 | CN17 · 3 ir 4 | Patikrinti |
| Nenaudojami bornai | CN6 · 7 · CN5 · 7 · CN8 · 8 ir 9 | — | Nėra jungties |
| Signalas | CN15 (kairė) | CN17 (dešinė) | Būsena |
|---|---|---|---|
| +12V | Pin 1 | Pin 1 | Tiesiogiai |
| GND | Pin 2 | Pin 2 | Tiesiogiai |
| FUGA_1 | Pin 3 | Pin 3 | Tiesiogiai |
| FUGA_2 | Pin 4 | Pin 4 | Tiesiogiai |
| Nenaudojama | Pinai 5 ir 6 | Pinai 5 ir 6 | Nėra jungties |
RS485. Pagal schemą, RS485_A ir RS485_B jungiasi į J1·6 ir J1·14. Plokštėje V2 taip pat yra atskiras žalias RS485 A · B bornas. Prieš jungdamas komunikacijos kabelį, pasitark su techniniu aptarnavimu, kurį naudoti. Plokštė V2 neturi +5V išėjimo: CN6·6 ir CN5·6 laidus palik izoliuotus.
Atvejis 2 · Iš POLE V1 į POLE V3
Žalia plokštė (V1) kiekvieną tomą dalina į du 9 polių bornus. Baltoji PLC plokštė V3 juos sujungia į vieną 16 kontaktų jungtį: CN9 (kairioji toma) ir CN6 (dešinioji toma).
⚠️ Svarbu: keičiant plokštę, taip pat reikės įrengti nuotėkio jutiklį. V3 plokštėje jis jungiamas į CN11 (kairioji toma) ir CN8 (dešinioji toma).
Dėmesio dėl pavadinimų: kai kurie jungčių pavadinimai abiejose plokštėse vienodi, bet jų paskirtis skiriasi. V1 plokštėje CN6, CN8 ir CN10 yra tomų bornai; V3 plokštėje CN6 yra dešinioji toma, CN8 – dešinysis nuotėkio jutiklis, o CN10 – kairysis kontaktorius (RELÉ 01). Visada vadovaukis plokšte, apie kurią kalbi.
Kairioji toma · CN10 + CN6 (V1) → CN9 (V3)
V1 plokštėje abu bornai sudaro vieną stulpelį: CN10 viršuje (kontaktai 1–9) ir CN6 apačioje (kontaktai 1–9). V3 plokštėje PP jungiamas į kontaktą 8.
Sena plokštė – nuotrauka
V1 plokštė · iš viršaus žemyn
- 1GND
- 2FUGA_1
- 3FUGA_2
- 4+12V (geltonas laidas)
- 5LED_R (raudonas laidas)
- 6LED_V (žalias laidas)
- 7LED_A (mėlynas laidas)
- 8RS485_A (juodas laidas)
- 9RS485_B (baltas laidas)
- 1CP (baltas laidas)
- 2PP (raudonas laidas)
- 3BLOQUEO_1 (raudonas laidas)
- 4BLOQUEO_2 (rudas laidas)
- 5GND
- 6+5V
- 7nenaudojama
- 8GND
- 9+12V
V3 plokštė
| 9 · +12VGeltonas | 1 · CPBaltas | ||
| 10 · LED_RRaudonas | 2 | 2 · PENauja | |
| 11 · LED_VŽalias | 3 · BL1Raudonas | ||
| 12 · LED_AMėlynas | 4 · BL2Rudas | ||
| 13 · GND | 13 | 5 | 5 · BLD |
| 14 · RS485_BBaltas | 6 · RS485_AJuodas | ||
| 15 · DET_SOLD | 15 | 7 | 7 · PT |
| 16 · GND | 16 | 8 · PPRaudonas |
Dešinė toma · CN8 + CN5 (V1) → CN6 (V3)
V1 dešinėje tomoje stulpelis yra atvirkščiai: CN8 viršuje (nuo 9 iki 1 kontakto) ir CN5 apačioje (nuo 9 iki 1 kontakto).
Sena plokštė (nuotrauka)
V1 plokštė · iš viršaus į apačią
- 9nenaudojama
- 8nenaudojama
- 7LED_A (mėlynas laidas)
- 6LED_V (žalias laidas)
- 5LED_R (raudonas laidas)
- 4+12V (geltonas laidas)
- 3FUGA_2
- 2FUGA_1
- 1GND
- 9+12V
- 8GND
- 7nenaudojama
- 6+5V
- 5GND
- 4BLOQUEO_2 (rudas laidas)
- 3BLOQUEO_1 (raudonas laidas)
- 2PP (raudonas laidas)
- 1CP (baltas laidas)
Plokštė V3
| 9 · +12VGeltonas | 1 · CPBaltas | ||
| 10 · LED_RRaudonas | 2 | 2 · PENaujas | |
| 11 · LED_VŽalias | 3 · BL1Raudonas | ||
| 12 · LED_AMėlynas | 4 · BL2Rudas | ||
| 13 · GND | 13 | 5 | 5 · BLD |
| 14 · FALLO_ENER | 14 | 6 | 6 · GND |
| 15 · DET_SOLD | 15 | 7 | 7 · PT |
| 16 · GND | 16 | 8 · PPRaudonas |
Atsargiai su raudonais laidais. Kiekvienoje kabelių juostoje yra trys raudoni laidai: PP (jungiamas prie 8 kaiščio), BLOQUEO_1 (3 kaištis) ir LED_R (10 kaištis). Pažymėkite juos prieš atjungdami.
Signalo atitikmenys
Kaip skaityti būseną. Tiesiogiai signalas jungiamas į tą pačią vietą arba turi tiesioginį atitikmenį. Keičiasi kaištis signalas yra abiejose plokštėse, bet jungiamas prie kito kaiščio. Patikrinti jungtis keičia tipą arba neturi tiesioginio atitikmens: prieš įjungiant įtampą pasitarkite su technine pagalba. Be jungties gnybtas lieka laisvas.
| Signalas | POLE V1 | POLE V3 | Būsena |
|---|---|---|---|
| GND / +12V | Jungtis GND/TIERRA | CN1 · GND · 12V | Tiesiogiai |
| PE (apsauginė žemė) | — | CN1 · PE | Patikrinti |
| CON_IZQ_1 / CON_IZQ_2 | CN19 · 1 ir 2 | CN10 · RELÉ 01 · 1 ir 2 | Tiesiogiai |
| CON_DER_1 / CON_DER_2 | CN18 · 1 ir 2 | CN7 · RELÉ 02 · 1 ir 2 | Tiesiogiai |
| L · N (tinklo įvadas) | — | CN23 | Patikrinti |
| Signalas | POLE V1 | POLE V3 · CN9 | Būsena |
|---|---|---|---|
| CP_IZQ | CN6 · 1 | 1 | Tiesiogiai |
| PP_IZQ | CN6 · 2 | 8 | Keičiasi kontaktas |
| PE_IZQ | — | 2 | Patikrinti |
| BLOQUEO_IZQ_1 | CN6 · 3 | 3 | Tiesiogiai |
| BLOQUEO_IZQ_2 | CN6 · 4 | 4 | Tiesiogiai |
| GND | CN6 · 5 ir 8 · CN10 · 1 | 13 arba 16 | Tiesiogiai |
| +5V | CN6 · 6 | Nėra V3 plokštėje | Patikrinti |
| +12V | CN6 · 9 · CN10 · 4 | 9 | Tiesiogiai |
| LED_R / LED_V / LED_A | CN10 · 5, 6 ir 7 | 10, 11 ir 12 | Tiesiogiai |
| RS485_A | CN10 · 8 | 6 (arba CN16 · A+) | Patikrinti |
| RS485_B | CN10 · 9 | 14 (arba CN16 · B-) | Patikrinti |
| FUGA_IZQ_1 / FUGA_IZQ_2 | CN10 · 2 ir 3 | CN11 · LEAK_CON | Patikrinti |
| Signalas | POLE V1 | POLE V3 · CN6 | Būsena |
|---|---|---|---|
| CP_DER | CN5 · 1 | 1 | Tiesiogiai |
| PP_DER | CN5 · 2 | 8 | Keičiasi kontaktas |
| PE_DER | — | 2 | Patikrinti |
| BLOQUEO_DER_1 | CN5 · 3 | 3 | Tiesiogiai |
| BLOQUEO_DER_2 | CN5 · 4 | 4 | Tiesiogiai |
| GND | CN5 · 5 ir 8 · CN8 · 1 | 6, 13 arba 16 | Tiesiogiai |
| +5V | CN5 · 6 | Nėra V3 plokštėje | Patikrinti |
| +12V | CN5 · 9 · CN8 · 4 | 9 | Tiesiogiai |
| LED_R / LED_V / LED_A | CN8 · 5, 6 ir 7 | 10, 11 ir 12 | Tiesiogiai |
| FUGA_DER_1 / FUGA_DER_2 | CN8 · 2 ir 3 | CN8 · LEAK_CON (V3) | Patikrinti |
| Nenaudojami bornai | CN6 · 7 · CN5 · 7 · CN8 · 8 ir 9 | — | Nėra prijungimo |
| Signalas | POLE V1 | POLE V3 | Būsena |
|---|---|---|---|
| SENSOR_BLOQUEO | — | CN9 · 5 / CN6 · 5 | Nėra prijungimo |
| DISPARADOR_PROTEC | — | CN9 · 7 / CN6 · 7 | Nėra prijungimo |
| DETECC_SOLDADURA | — | CN9 · 15 / CN6 · 15 | Nėra prijungimo |
| FALLO_ENERGIA | — | CN6 · 14 | Nėra prijungimo |
Klausimai, kuriuos reikia patvirtinti su technine pagalba
PE: V1 kabelių rinkinys neturi jokio laido PE (2 kontaktas CN9 ir CN6, ir PE bornas CN1). Prieš įjungiant įtampą, patvirtinkite, kaip jį prijungti.
+5V: V3 plokštė neturi +5V išėjimo. Nejunkite CN6·6 ir CN5·6 laidų prie jokio kito bornos: palikite juos izoliuotus.
RS485 ir CN23 (L · N): patikrinkite, ar reikia naudoti 6 ir 14 kontaktus ar CN16 borną, ir ar jūsų instaliacijai reikalingas CN23 tinklo įvadas.
Atvejis 3 · Nuo POLE V2 prie POLE V3
V3 plokštė (balta PLC, serigrafija POLE V3.0.0) naudoja tą patį 16 kontaktų jungtuką kaip ir V2: CN9 kairiajai tomai ir CN6 dešiniajai tomai. Beveik visi laidai jungiasi į tą patį kontaktą, tačiau yra vienas svarbus pakeitimas.
⚠️ Dėmesio: nejunkite POLE V2 kabelių rinkinio kontaktas į kontaktą.
POLE V3 2 kontaktas yra PE (apsauginė įžeminimo jungtis), o PP (proximity) pereina į 8 kontaktą. POLE V2 2 kontaktas buvo PP, o 8 kontaktas buvo GND. Perkelkite raudoną PP laidą iš 2 kontakto į 8 kontaktą abiejose tomose.
Kas keičiasi iš V2 į V3
- PP iš 2 kontakto pereina į 8 kontaktą, o 2 kontaktas tampa PE (apsauginė įžeminimo jungtis).
- Kontaktoriai: iš CN14 / CN16 į CN10 (RELĖ 01) kairiajai pusei ir CN7 (RELĖ 02) dešiniajai pusei.
- Nuotėkio jutiklis: iš CN15 / CN17 į CN11 (kairioji toma) ir CN8 (dešinioji toma), pažymėti kaip LEAK_CON.
- Maitinimas: CN1 prideda trečią borną, PE (GND · +12V · PE).
- RS485: dedikuotas bornas tampa CN16 · A+ · B-.
- Nauja: CN23 (L · N), aukštos įtampos tinklo įvadas, ir CN13 (WD), tiltelis sarginiam laikrodžiui aktyvuoti arba išjungti.
Kairioji toma · J1 → CN9
Abu jungtukai yra vienodos formos. Stulpeliai abiejuose yra toje pačioje pozicijoje (9–16 kairėje ir 1–8 dešinėje). Skiriasi 2 kontaktas (PE, geltonas) ir 8 kontaktas (PP, mėlynas).
V2 plokštė
| 9 · +12VGeltona | 1 · CPBalta | ||
| 10 · LED_RRaudona | 2 · PPRaudona | ||
| 11 · LED_VŽalia | 3 · BL1Raudona | ||
| 12 · LED_AMėlyna | 4 · BL2Ruda | ||
| 13 · GND | 13 | 5 | 5 · BLD |
| 14 · RS485_BBalta | 6 · RS485_AJuoda | ||
| 15 · DET_SOLD | 15 | 7 | 7 · PT |
| 16 · GND | 16 | 8 | 8 · GND |
Plokštė V3
| 9 · +12VGeltona | 1 · CPBalta | ||
| 10 · LED_RRaudona | 2 | 2 · PENauja | |
| 11 · LED_VŽalia | 3 · BL1Raudona | ||
| 12 · LED_AMėlyna | 4 · BL2Ruda | ||
| 13 · GND | 13 | 5 | 5 · BLD |
| 14 · RS485_BBalta | 6 · RS485_AJuoda | ||
| 15 · DET_SOLD | 15 | 7 | 7 · PT |
| 16 · GND | 16 | 8 · PPRaudona |
Dešinė toma · J2 → CN6
Tas pats kaip kairėje tomoje: PP pereina iš 2 kaiščio į 8, o 2 kaištis lieka PE.
Plokštė V2
| 9 · +12VGeltona | 1 · CPBalta | ||
| 10 · LED_RRaudona | 2 · PPRaudona | ||
| 11 · LED_VŽalia | 3 · BL1Raudona | ||
| 12 · LED_AMėlyna | 4 · BL2Ruda | ||
| 13 · GND | 13 | 5 | 5 · BLD |
| 14 · FALLO_ENER | 14 | 6 | 6 · GND |
| 15 · DET_SOLD | 15 | 7 | 7 · PT |
| 16 · GND | 16 | 8 | 8 · GND |
Plokštė V3
| 9 · +12VGeltona | 1 · CPBalta | ||
| 10 · LED_RRaudona | 2 | 2 · PENauja | |
| 11 · LED_VŽalia | 3 · BL1Raudona | ||
| 12 · LED_AMėlyna | 4 · BL2Ruda | ||
| 13 · GND | 13 | 5 | 5 · BLD |
| 14 · FALLO_ENER | 14 | 6 | 6 · GND |
| 15 · DET_SOLD | 15 | 7 | 7 · PT |
| 16 · GND | 16 | 8 · PPRaudona |
Signalo atitikmenys
Kaip skaityti būseną. Tiesiogiai signalas eina į tą pačią vietą arba turi tiesioginį atitikmenį. Keičiasi pinas signalas yra abiejose plokštėse, bet kitame pine. Patikrinti jungtis keičia tipą arba neturi tiesioginio atitikmens: prieš įjungiant įtampą pasitarkite su techniniu aptarnavimu. Be jungties gnybtas lieka laisvas.
| Signalas | POLE V2 | POLE V3 | Būsena |
|---|---|---|---|
| GND / +12V | CN1 | CN1 · GND · 12V | Tiesiogiai |
| PE (apsauginė žemė) | — | CN1 · PE | Patikrinti |
| CON_IZQ_1 / CON_IZQ_2 | CN14 · 1 ir 2 | CN10 · RELÉ 01 · 1 ir 2 | Tiesiogiai |
| CON_DER_1 / CON_DER_2 | CN16 · 1 ir 2 | CN7 · RELÉ 02 · 1 ir 2 | Tiesiogiai |
| Kairysis nuotėkio jutiklis | CN15 | CN11 · LEAK_CON | Patikrinti |
| Dešinysis nuotėkio jutiklis | CN17 | CN8 · LEAK_CON | Patikrinti |
| RS485 (dedikuotas gnybtas) | Žalias gnybtas A · B | CN16 · A+ · B- | Patikrinti |
| L · N (tinklo įvadas) | — | CN23 | Patikrinti |
| Signalas | POLE V2 · J1 | POLE V3 · CN9 | Būsena |
|---|---|---|---|
| CP_IZQ | 1 | 1 | Tiesiogiai |
| PP_IZQ | 2 | 8 | Keičiasi pinas |
| PE_IZQ | — | 2 | Patikrinti |
| BLOQUEO_IZQ_1 | 3 | 3 | Tiesiogiai |
| BLOQUEO_IZQ_2 | 4 | 4 | Tiesiogiai |
| SENSOR_BLOQUEO | 5 | 5 | Tiesiogiai |
| RS485_A | 6 | 6 (arba CN16 · A+) | Patikrinti |
| DISPARADOR_PROTEC | 7 | 7 | Tiesiogiai |
| GND | 8, 13 arba 16 | 13 arba 16 (8 pinas jau nėra GND) | Keičiasi pinas |
| +12V | 9 | 9 | Tiesiogiai |
| LED_R_CON_IZQ | 10 | 10 | Tiesiogiai |
| LED_V_CON_IZQ | 11 | 11 | Tiesiogiai |
| LED_A_CON_IZQ | 12 | 12 | Tiesiogiai |
| RS485_B | 14 | 14 (arba CN16 · B-) | Patikrinti |
| DETECC_SOLDADURA | 15 | 15 | Tiesiogiai |
| Signalas | POLE V2 · J2 | POLE V3 · CN6 | Būsena |
|---|---|---|---|
| CP_DER | 1 | 1 | Tiesiogiai |
| PP_DER | 2 | 8 | Keičiasi kontaktas |
| PE_DER | — | 2 | Patikrinti |
| BLOQUEO_DER_1 | 3 | 3 | Tiesiogiai |
| BLOQUEO_DER_2 | 4 | 4 | Tiesiogiai |
| SENSOR_BLOQUEO | 5 | 5 | Tiesiogiai |
| GND | 6, 8, 13 arba 16 | 6, 13 arba 16 (8 kontaktas jau nebėra GND) | Keičiasi kontaktas |
| DISPARADOR_PROTEC | 7 | 7 | Tiesiogiai |
| +12V | 9 | 9 | Tiesiogiai |
| LED_R_CON_DER | 10 | 10 | Tiesiogiai |
| LED_V_CON_DER | 11 | 11 | Tiesiogiai |
| LED_A_CON_DER | 12 | 12 | Tiesiogiai |
| FALLO_ENERGIA | 14 | 14 | Tiesiogiai |
| DETECC_SOLDADURA | 15 | 15 | Tiesiogiai |
Punktai, kuriuos būtina patvirtinti su techniniu aptarnavimu
PE (2 kontaktas CN9 ir CN6, bei PE gnybtas CN1): V2 kabelių rinkinyje nėra jokio PE laido. Prieš įjungiant įtampą, pasitarkite, kaip jį prijungti.
Nuotėkio jutiklis: patikrinkite, ar jutiklio jungtis tinka į CN11 / CN8 ir ar laidų tvarka tokia pati kaip CN15 / CN17.
RS485 ir CN23 (L · N): pasitarkite, ar reikia naudoti 6 ir 14 kontaktus ar CN16 gnybtą, ir ar jūsų instaliacijai reikalinga tinklo įvestis per CN23.
Jungimo schemos
POLE V1 · žalia plokštė
POLE V2 · balta plokštė
POLE V3 · balta PLC plokštė
Galutinis kontrolinis sąrašas prieš uždarant
- Padarytos senos plokštės nuotraukos prieš išmontavimą
- Visi laidai paženklinti signalo pavadinimu
- Maitinimas prijungtas prie CN1
- Kairysis ir dešinysis kontaktoriai savo jungtyse
- Kairioji įkrovimo toma pilnai prijungta
- Dešinioji įkrovimo toma pilnai prijungta
- Jei nauja plokštė yra V3: PP abiejų tomų 8 kontakte
- Nuotėkio jutikliai prijungti
- RS485 prijungtas pagal suderinimą su techniniu aptarnavimu
- +5V laidai izoliuoti ir neprijungti
- Nėra laisvų laidų ar matomo vario
- LED, blokavimas ir bandomasis įkrovimas abiejose tomose
Jei reikia techninio aptarnavimo pagalbos
Kad galėtume greičiau jums padėti, turėkite šią informaciją:
- Įrenginio serijos numeris
- Senos ir naujos plokštės versija
- Senos ir naujos prijungtos plokštės nuotraukos
- LED būklė ir pranešimas, rodomas programėlėje
Nuotolinei pagalbai reikalinga įranga
Jei intervencijos metu reikia pagalbos iš palaikymo komandos, turėkite su savimi:
- Nešiojamą kompiuterį su RJ45 (Ethernet) jungtimi
- USB duomenų kabelį, skirtą prijungti mobilųjį prie Pole
- Jei įmanoma, 4G maršrutizatorių su dviem RJ45 jungtimis, kad prijungtumėte Pole ir kompiuterį
4G maršrutizatorius leidžia palaikymo komandai nuotoliniu būdu prisijungti prie Pole ir kompiuterio bei suteikti pagalbą, kol jūs esate prie įrenginio.
Reikia techninės pagalbos?
Išspręskite savo problemą akimirksniu per mūsų DI pokalbių langą. Jei neišsprendžiama, sukurkite užklausą Techninės Pagalbos Centre ir mes su jumis susisieksime kuo greičiau, kad pasiūlytume geriausią sprendimą.
