Integratie van de Solis omvormer met Trydan
Het oplaadpunt Trydan is compatibel met het volledige gamma van omvormers Solis. De verbinding moet rechtstreeks met een kabel naar de omvormer worden gemaakt, dit kan niet zonder deze (via wifi), in tegenstelling tot de meeste omvormers. De installatie is ingewikkelder omdat de kabel moet worden doorgetrokken, maar de configuratie zal stabieler zijn.
Ten eerste, moet u de kabel aansluiten die we op de volgende afbeelding zien. Deze kabel is inbegrepen bij het product. Indien niet, vraag aan de distributeur om de communicatie RS485 Modbus tot stand te brengen (die ook online te vinden is).

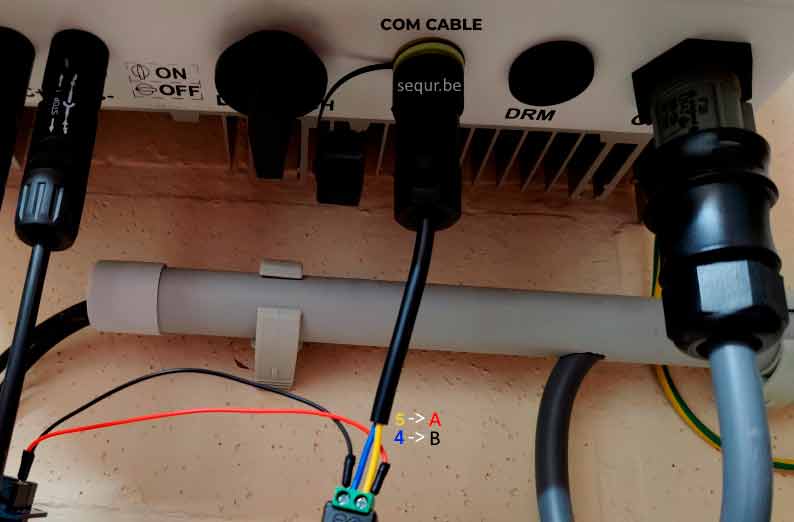

De communicatiekabel RS485 Modbus wordt aangesloten op de poort (COM CABLE) van de omvormer. Deze heeft twee draden die behoren tot RS485-A (Kleur geel) die verbonden zal worden met pin 5 van de RJ45 en de aansluitingen van RS485-B (Kleur blauw) die verbonden zal worden met pin 4 van de RJ45.
Zodra u verbonden bent, zullen we een aansluiting van twee kabels naar ons oplaadpunt sturen. Wij raden aan om UTP-kabels te gebruiken om het eenvoudiger te maken bij de lader.
Wanneer we bij het oplaadpunt Trydan aankomen, moeten we ons aansluiten op de RS485-ingang die we in de deksel zullen vinden (we gebruiken slechts een paar kabels om de verliezen te minimaliseren).
De verbinding moet worden gemaakt zoals weergegeven in de volgende afbeelding, waarbij twee draden voldoende zijn. De 4 is degene die we moeten aansluiten op B (Blauwe draad RS485 Modbus) en de 5 is degene die we moeten aansluiten op A (Gele draad RS485 Modbus).
Configuratie van de Solis omvormer in de V2C Cloud app

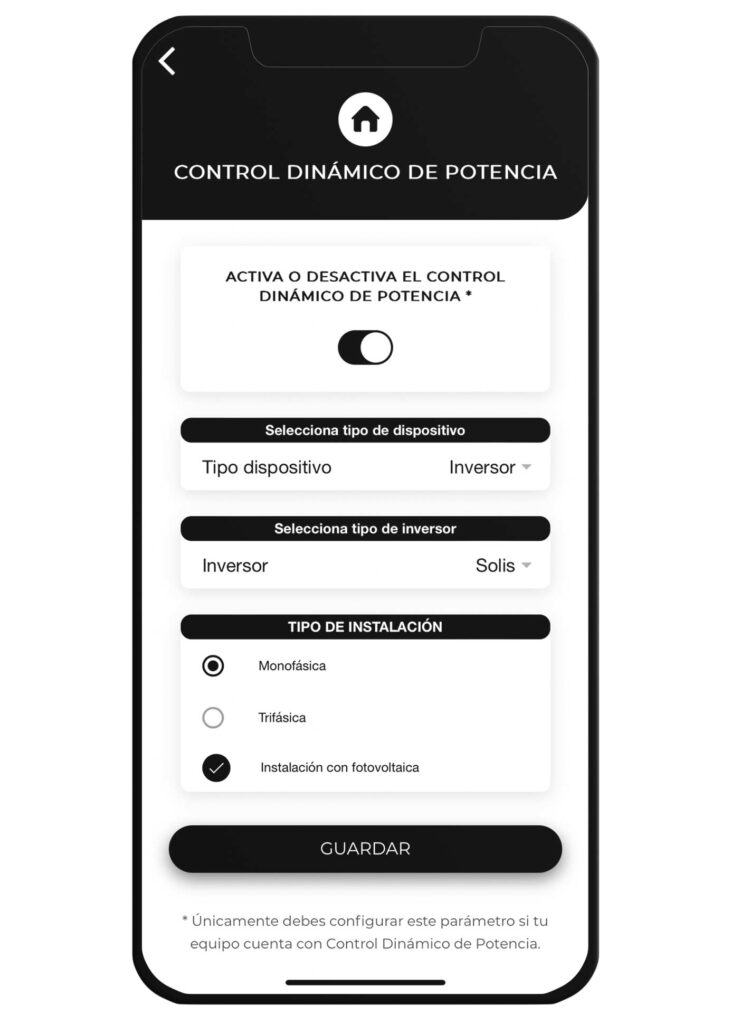

Ga naar de V2C Cloud-app, selecteer het oplaadpunt en ga vervolgens naar de instellingen. Ga naar Dynamische Vermogenscontrole en selecteer Solis in het gedeelte van de meter.
