Integratie van de Turbo Energy/Deye Omvormer met Trydan
Deye is een fabrikant van omvormers die zijn product ook onder de naam van verschillende merken aan andere bedrijven verkoopt, zoals Turbo Energy (de bekendste in Spanje), SunSynk of Sol-Ark. Deze omvormer is compatibel met het oplaadpunt Trydan, waardoor je optimaal gebruik kunt maken van de zonne-energie. De verbinding kan via kabel (RS485-Modbus) worden gemaakt, de aanbevolen optie omdat deze het meest stabiel is, of via WiFi (Modbus TCP) als de omvormer beschikt over de dongle Stick Logger van SOLARMAN. Aangezien het een omvormer is die werkt met batterijen, is de beste manier van verbinding rechtstreeks met de omvormer.
De verbinding wordt tot stand gebracht via het RS485-Modbus protocol. Hiervoor moeten we de Kabel A en B van dit protocol lokaliseren.
Tabla de contenidos
- Voorafgaand: de omvormer identificeren
- Verbinding methoden tussen Trydan en Turbo Energy/Deye
- Bedrade verbinding — Aanbevolen
- Aansluitschema's
- Soorten verbinding
- Aansluiting SUN-12/14/16K-SG01-LP1-EU
- Aansluiting SUN-5/6/7.6/8/10/12-SG02-LP1-EU
- Aansluiting SUN-3.6/5/6-SG02-LP1-EU
- Aansluiting SUN-14/15/16/18/20k-SG05LP3-EU
- Aansluiting SUN-5/6/8/10/12/15/20/25/29.9/30/35/40/50K-SG01HP3-EU-BM3/4
- Aansluiting SUN-3.6/5/6/7.6/8/10-SG05LP1-EU-AM2-P
- Aansluiting SUN-3.6/5/6/7.6/8K-SG05LP1-EU
- Aansluiting TURBO ENERGY HYBRID SERIES 48V 5.0
- Aansluiting SUN-5/6/8/10/12K-SG04LP3-EU
- Soorten verbinding
- Verbinding met WiFi
- Compatibele modellen
- Heb je technische ondersteuning nodig?
Voorafgaand: de omvormer identificeren
- Zoek het modellabel. Het bevindt zich aan de zijkant van de omvormer. Noteer de volledige referentie (bijvoorbeeld SUN-12K-SG04LP3-EU).
- Controleer de compatibiliteit. Zoek het model in de tabel met compatibele modellen. De tabel geeft ook aan welke x10-vermenigvuldigers in de V2C-app moeten worden geactiveerd.
- Identificeer de communicat poort. Controleer het aansluitpaneel van de omvormer en lokaliseer de RS485-poort die overeenkomt met jouw model. Als je twijfels hebt, raadpleeg dan de handleiding van de fabrikant op deyeinverter.com/product.
| Model Deye | Te gebruiken poort |
|---|---|
| SUN-12/14/16K-SG01LP1-EU | BMS 485/CAN |
| SUN-5/6/7.6/8/10/12K-SG02LP1-EU | BMS 485/CAN |
| SUN-3.6/5/6K-SG02LP1-EU | RS485 |
| SUN-14/15/16/18/20K-SG05LP3-EU | BMS 485/CAN of Modbus |
| SUN-5…50K-SG01HP3-EU-BM3/4 | RS485 |
Bij alle modellen is lijn A op pinnen 2 en 7 en lijn B op pinnen 1 en 8 van de geselecteerde poort. In de sectie Soorten verbindingen vind je de afbeelding van het paneel van elk model.
Verbinding methoden tussen Trydan en Turbo Energy/Deye
Er zijn twee hoofdmanieren om de Trydan-lader aan een Turbo Energy/Deye-omvormer te verbinden:
Bedrade verbinding — Aanbevolen
Bedrade verbinding via het RS485/Modbus-protocol
De bedrade verbinding via het RS485/Modbus-protocol is de aanbevolen optie om de omvormer Turbo Energy/Deye te integreren met de Trydan-lader, omdat deze het meest stabiel is. Als alternatief kun je Modbus TCP via WiFi gebruiken via de Solarman-dongle van de omvormer (sectie B). Hieronder vind je alle modellen van omvormers die compatibel zijn met hun bijbehorende A/B pinout, de installatievideo, de fysieke bekabeling naar de Trydan en de configuratiestappen in de V2C Cloud-app.
Er zijn verschillende modellen afhankelijk van het jaar van fabricage, allemaal opgenomen in de handleiding van DEYE. Bij al deze modellen is lijn A op pinnen 2 en 7 en lijn B op pinnen 1 en 8 van de RS485 of BMS 485/CAN poort; wij gebruiken de pinnen 7 (A+) en 8 (B−).
Batterij aangesloten op dezelfde poort: als de BMS 485/CAN poort al bezet is door de batterij (aangesloten via CAN), gebruik dan de meterpoort (Meter / Modbus) van de omvormer. Je vindt het proces in de video «Installatie met Deye omvormer op dezelfde batterijpoort».

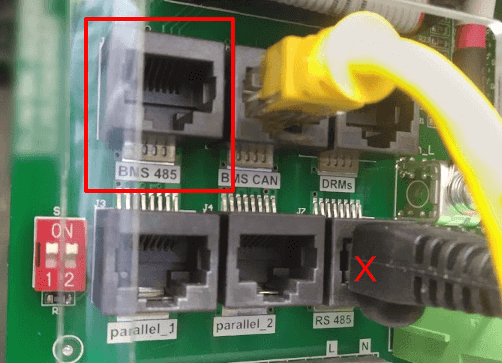

Echt voorbeeld: controlepaneel van de Trydan en paneel van een oudere Deye-omvormer. In dit model wordt de poort BMS 485 gebruikt, die precies hetzelfde werkt als de RS485-poort. A is pin 7 en B is pin 8.
| Pin | Signaal |
|---|---|
| 1 | RS-485 B− |
| 2 | RS-485 A+ |
| 3 | GND |
| 4 | — |
| 5 | — |
| 6 | GND |
| 7 | RS-485 A+ |
| 8 | RS-485 B− |
Bedrade verbinding met het oplaadpunt Trydan
Veiligheid: de opening van de lader en de omvormer, en elk werk aan de binnenkant, mag alleen worden uitgevoerd door erkende installateurs, met de apparatuur spanningsloos.
De Trydan ondersteunt twee verbindingsmethoden. In beide gevallen worden de pinnen 7 (A+) en 8 (B−) van de RS485-poort van de omvormer gebruikt.
Optie 1: RJ45-connector van het controlepaneel van de Trydan.
Optie 2: aansluitingen A en B van het controlepaneel (laders geproduceerd vanaf medio 2024).
Optie 1 · Verbinding via RJ45. Gebruik een UTP-kabel met RJ45 aan beide uiteinden. De kabel is op maat gemaakt: de pinnen komen niet overeen aan beide zijden, dus een standaard netwerkkabel werkt niet. Er worden slechts twee draden gebruikt; de rest wordt niet gebruikt:
- B: pin 4 van de Trydan (RS485 B) → pin 8 van de omvormer (RS-485 B−)
- A: pin 5 van de Trydan (RS485 A) → pin 7 van de omvormer (RS-485 A+)
Optie 2 · Terminals A en B. Bij de laders die zijn vervaardigd vanaf medio 2024 kun je de lijnen rechtstreeks aansluiten op de terminals A en B van de controleplaat; hun namen zijn op de plaat gedrukt. De draad van de pin 7 van de omvormer gaat naar de terminal A en die van de pin 8, naar de terminal B.
Aansluitschema’s

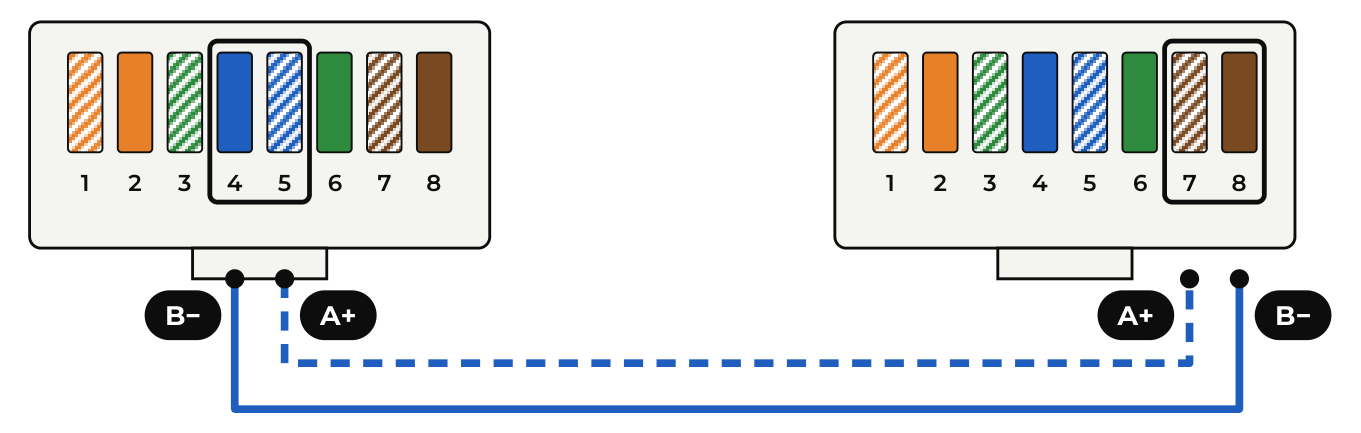

Optie 1 · Verbinding via RJ45
- Links: bedieningspaneel van de Trydan, RJ45-connector.
- Rechts: Deye / Turbo Energy omvormer, BMS 485 of RS485 poort (afhankelijk van het model).
- Continue lijn (B−): pin 4 van de Trydan (RS485 B) → pin 8 van de omvormer (RS-485 B−).
- Onderbroken lijn (A+): pin 5 van de Trydan (RS485 A) → pin 7 van de omvormer (RS-485 A+).

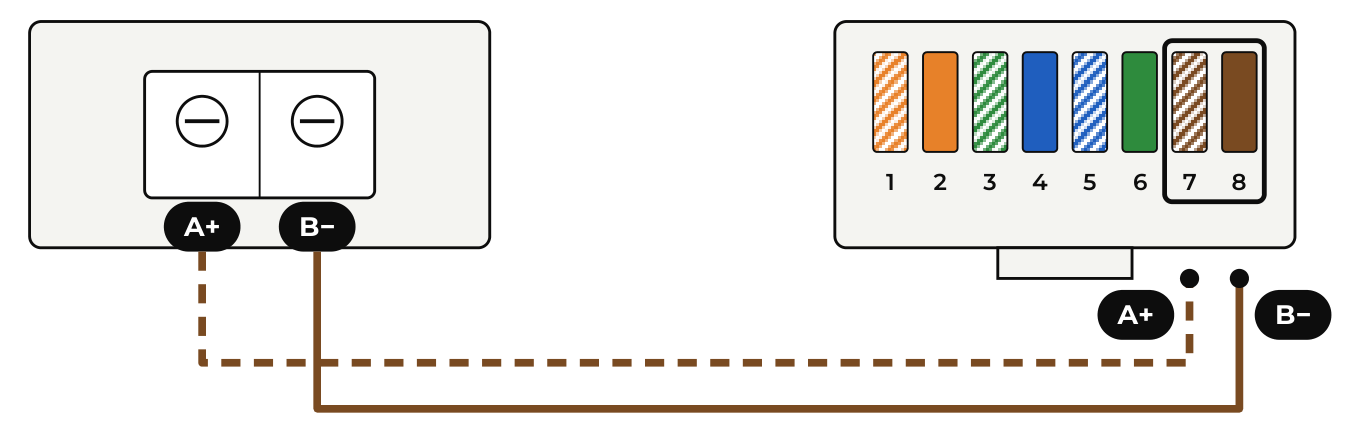

Optie 2 · Aansluiting op de klemmen A en B van de controleplaat
- Links: bedieningspaneel van de Trydan, aansluitingen A en B (serigrafisch op het paneel).
- Rechts: Deye / Turbo Energy omvormer, BMS 485 of RS485 poort (afhankelijk van het model).
- Onderbroken lijn (A+): terminal A van de Trydan → pin 7 van de omvormer (RS-485 A+).
- Continue lijn (B−): terminal B van de Trydan → pin 8 van de omvormer (RS-485 B−).
In het schema komen de bruine en wit-bruin draden overeen met een RJ45 die is geperst volgens de T568B-norm, alleen als voorbeeld. Het belangrijkste is dat de draad van pin 7 naar terminal A gaat en die van pin 8 naar terminal B.
Eenmaal de fysieke verbinding is gemaakt, scrol deze pagina naar beneden naar de ‘Verplichte stap – Instellingen in de V2C Cloud-app’ om de nodige parameters aan te passen die een correcte werking garanderen.
Soorten verbinding
Aansluiting SUN-12/14/16K-SG01-LP1-EU
| Pin | Signaal |
|---|---|
| 1 | 485_B |
| 2 | 485_A |
| 3 | — |
| 4 | CAN-H |
| 5 | CAN-L |
| 6 | GND_485 |
| 7 | 485_A |
| 8 | 485_B |
De communicatie RS485 (lijnen A en B) vindt plaats via de pinnen 1 en 2, en 7 en 8 van de BMS 485/CAN poort, waarbij de lijn A overeenkomt met de pinnen 2 en 7, en de lijn B met de pinnen 1 en 8.
Aansluiting SUN-5/6/7.6/8/10/12-SG02-LP1-EU
| Pin | Signaal |
|---|---|
| 1 | 485_B |
| 2 | 485_A |
| 3 | — |
| 4 | CAN-H |
| 5 | CAN-L |
| 6 | GND_485 |
| 7 | 485_A |
| 8 | 485_B |
Je kunt communiceren via de lijnen A en B met behulp van de pinnen 1 en 2, en 7 en 8 van de BMS 485/CAN poort, waarbij de lijn A overeenkomt met de pinnen 2 en 7, en de lijn B met de pinnen 1 en 8.
Aansluiting SUN-3.6/5/6-SG02-LP1-EU
Aansluiting SUN-14/15/16/18/20k-SG05LP3-EU
Aansluiting SUN-5/6/8/10/12/15/20/25/29.9/30/35/40/50K-SG01HP3-EU-BM3/4
| Pin | Signaal |
|---|---|
| 1 | Modbus-485_B |
| 2 | Modbus-485_A |
| 3 | GND_485 |
| 4 | — |
| 5 | — |
| 6 | GND_485 |
| 7 | Modbus-485_A |
| 8 | Modbus-485_B |
Je kunt de lijnen A en B verbinden via de pinnen 1 en 2, en 7 en 8 van de RS485-poort, waarbij de Modbus-485_A-lijn overeenkomt met de pinnen 2 en 7, en de Modbus-485_B-lijn met de pinnen 1 en 8.
Aansluiting SUN-3.6/5/6/7.6/8/10-SG05LP1-EU-AM2-P
Aansluiting SUN-3.6/5/6/7.6/8K-SG05LP1-EU
Aansluiting TURBO ENERGY HYBRID SERIES 48V 5.0
Aansluiting SUN-5/6/8/10/12K-SG04LP3-EU
| Pin | Signaal |
|---|---|
| 1 | 485_B |
| 2 | 485_A |
| 3 | GND_485 |
| 4 | — |
| 5 | — |
| 6 | GND_485 |
| 7 | 485_A |
| 8 | 485_B |
De communicatie via de lijnen A en B vindt plaats via de pinnen 1 en 2, en 7 en 8 van de Modbus-poort, waarbij de lijn 485_A overeenkomt met de pinnen 2 en 7, en de lijn 485_B met de pinnen 1 en 8.
Verbinding met WiFi
Je kunt de Modbus TCP-optie gebruiken als je de dongle Solarman Stick Logger LSW-3 of LSW-5 hebt, die via RS-232 op de omvormer is aangesloten en verbinding biedt met dezelfde via WiFi.
De verbinding met de dongle wordt gemaakt via lokaal WiFi. Beide apparaten moeten op hetzelfde lokale netwerk zijn aangesloten.
Je moet het IP-adres en het S/N van de Stick Logger opgeven in de configuratie van de dynamische vermogensregeling in de gratis app V2C Cloud. Om dit te doen, scroll naar beneden op deze pagina naar de ‘Verplichte stap – Configuratie in de app V2C Cloud’ om te zien hoe je verder moet gaan.
Compatibele modellen
Dit zijn de referenties van Deye / Turbo Energy modellen geïntegreerd met Trydan die correct functioneren, met een beschrijving van welke x10 vermenigvuldigers in de V2C-app geactiveerd moeten worden in elk geval om de metingen te kalibreren met die van de omvormer.
| MODEL | TYPE DEYE / TURBO ENERGY | Netto vermogen x 10 | Batterijvermogen x 10 | FV vermogen x 10 |
|---|---|---|---|---|
| TURBO ENERGY HYBRID SERIES 48V 5.0 | MONO | NEE | NEE | NEE |
| SUN-6K-SG03LP1-EU | MONO | NEE | NEE | NEE |
| SUN-3.6K-SG05LP1-EU-AM2-P | MONO | NEE | NEE | NEE |
| SUN-6K-SG05LP1-EU-AM2-P | MONO | NEE | NEE | NEE |
| SUN-8K-SG01LP1-EU | MONO | NEE | NEE | NEE |
| SUN-6K-SG05LP1-EU | MONO | NEE | NEE | NEE |
| SUN-5K-SG03LP1-EU | MONO | NEE | NEE | NEE |
| SUN-8K-SG04LP3-EU | TRI | NEE | NEE | NEE |
| SUN-12K-SG04LP3-EU | TRI | NEE | NEE | NEE |
| SUN-15K-SG05LP3-EU-SM2 | TRI | NEE | NEE | NEE |
| SUN-6K-SG04LP3-EU | TRI | NEE | NEE | NEE |
| SUN-12K-SG01HP3-EU-AM2 | TRI | NEE | JA | JA |
| SUN-15K-SG01HP3-EU-AM2 | TRI | NEE | JA | JA |
| SUN-20K-SG01HP3-EU-AM2 | TRI | NEE | JA | JA |
| SUN-30K-SG01HP3-EU-BM3 | TRI | NEE | JA | JA |
| SUN-12K-SG02LP1-EU-AM3 | MONO | JA | NEE | NEE |
| SUN-10K-SG02LP1-EU-AM3-P | MONO | JA | NEE | NEE |
| SUN-14K-SG01-LP1-EU | MONO | JA | NEE | NEE |
| SUN-10K-SG02LP1-EU-AM3 | MONO | JA | NEE | NEE |
| SUN-20K-SG05LP3-EU-SM2 | TRI | JA | NEE | NEE |
Deze stap is verplicht voor beide soorten verbindingen, zowel via kabel als via WiFi. Zonder deze configuratie kan de apparatuur de beschikbare stroom niet goed beheren of het opladen optimaliseren.
1. In de omvormer
- Wijs het communicatieadres = 1 toe.
- Selecteer de modus «Slave».
2. In de V2C Cloud-app (bedrade verbinding)
Stel de dynamische vermogensregeling in vanuit V2C Cloud (mobiele app of web). Neem de voorlaatste afbeelding als referentie:
- Geeft aan of de omvormer een externe meter heeft.
- Selecteer het type omvormer: enkelvoudig of driefasig.
- Activeer de vermenigvuldigers x10 (Netstroom, Batterijstroom, PV-stroom) volgens de tabel met compatibele modellen, zodat de metingen van de omvormer overeenkomen met die van de lader.
3. Alternatief via WiFi (dongle Solarman LSW-3 / LSW-5)
Neem de laatste afbeelding als referentie. De Trydan en de dongle moeten verbonden zijn met hetzelfde lokale netwerk. Voer in de app in:
- Het IP-adres van de dongle. Je kunt het op twee manieren opvragen:
– Maak verbinding met het WiFi-netwerk van het apparaat (AP_xxxxxxxx) met de sleutel PSW van het label, ga met de browser naar 10.10.100.254 (gebruikersnaam admin, wachtwoord admin) en zoek het adres in Quick Set > IP Address.
– Vanaf een mobiel, tablet of computer in de woning, ga naar de instellingen van de router en zoek het IP-adres van de Solarman-dongle in DHCP of Aangesloten apparaten. - Het serienummer (SN) van de Stick Logger, dat op het label staat. Het is verplicht: zonder dit kan de communicatie tussen de Trydan en de omvormer niet worden tot stand gebracht.
Als je nog geen account hebt bij V2C Cloud of vragen hebt over de werking van de app, raadpleeg dan de configuratiegids van V2C Cloud.
