Manual de usuario para Denka


El equipo de V2C quiere agradecerte que hayas confiado en nosotros al elegir Denka, un e-Charger ultracompacto de carga rápida, diseñado para una recarga de mayor eficiencia en la vía pública.

Consulta la información de este manual de usuario para conocer el funcionamiento de Denka y obtener su máximo rendimiento.

Un e-Charger versátil y compacto, con mucho potencial gracias a la plataforma V2C Cloud.

Con la aplicación V2C Cloud, disponible tanto en versión de escritorio como en versión móvil, tendrás acceso completo a las funcionalidades más avanzadas para gestionar tu cargador de carga rápida de manera eficiente y flexible.

Descubre V2C Cloud
Table Of Contents
  1. Características generales
  2. Composición del número de producto
  3. Conexión a Internet
  4. Colocación y extracción de la manguera
  5. Proceso de carga inicial de Denka
  6. Advertencias de seguridad
  7. ¿Necesitas soporte técnico?

Este manual puede presentar cambios en la información sin previo aviso. Las imágenes que se muestran a continuación son representativas, pudiendo diferir de los productos reales.

Características generales

e-Charger

Denka

Color

⚫ Blanco y gris

Material

Aluminio con recubrimiento epoxy y material sintético

Peso

50 kg

Tipo de manguera

4,5m CCS Combo Tipo 2

Control dinámico de potencia

Mediante medidor exterior

Lector RFID

ISO/IEC 14443 A/MIFARE

Terminal de pago

Opcional

Protecciones
eléctricas

Obligatorias en el exterior

Temperatura de funcionamiento

-30ºC a 55ºC

Temperatura de almacenamiento

-40ºC a 70ºC

Iluminación según el
estado de la carga

Composición del número de producto

DENKA20 – DENKA40

Modelo DENKA
Intensidad 20kW 20
40kW 40

Conexión a Internet

Denka puede establecer la conexión a Internet de diferentes formas: Ethernet, 4G, WiFi y Bluetooth.
Para tener una experiencia de carga excepcional sin desconexiones.

Colocación y extracción de la manguera

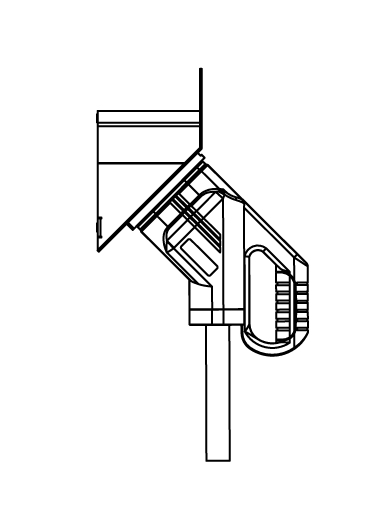

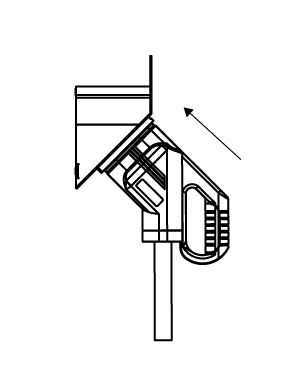

Colocación de la manguera

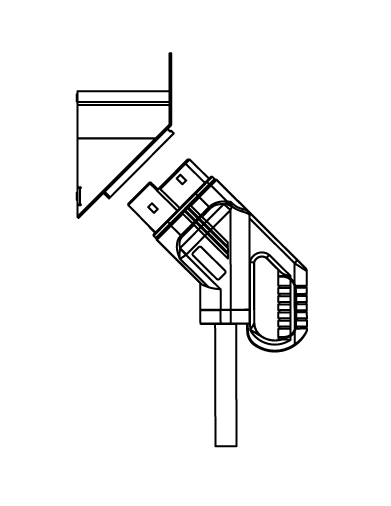

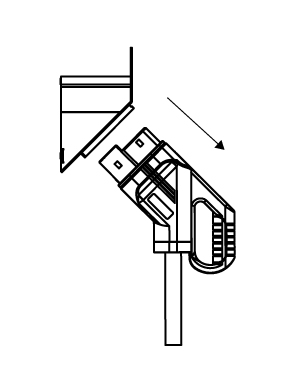

Extracción de la manguera

Proceso de carga inicial de Denka

Activación de la carga

Activa la carga a través de la tarjeta RFID, OCPP o V2C Payments. Cuando el cargador acepta el método elegido, la indicación LED cambia de color azul claro a blanco.

Si la indicación LED del cargador es directamente de color blanco es que el cargador es libre y puedes cargar el vehículo.


Conecta el cable de carga al coche

En cuanto conectes la manguera al vehículo, la luz cambia inmediatamente a verde, indicando que el vehículo eléctrico está conectado al cargador pero no está cargando.

Comienza la carga

Cuando empieza la carga, la luz LED cambia de color verde a azul oscuro. Este color indica que la carga está en curso. La barra de luz indica el porcentaje de carga.

Finaliza la carga

Para finalizar la carga, termina el proceso dentro de V2C Payments, V2C Cloud o vuelve a pasar la tarjeta RFID.

OCPP

Descubre cómo integrar tu cargador con un sistema central de gestión de redes de carga a través de este protocolo.

V2C Payments

Monetiza tu e-Charger gracias a nuestra plataforma gratuita y rentabiliza tu inversión.

Iluminación LED

Descubre el significado de los diferentes colores de iluminación LED de los conectores del cargador.

Advertencias de seguridad

El titular del equipo es responsable de garantizar que el cargador se utilice siempre en condiciones óptimas.
Ante cualquier fallo o anomalía, se debe desconectar el equipo de inmediato y comunicar la incidencia. En situaciones graves, será necesario reemplazar el dispositivo.
Queda prohibido realizar modificaciones o alteraciones en la estación de carga sin autorización expresa.
No está autorizado el uso de adaptadores, convertidores o prolongadores.
Gracias a la tecnología empleada en su fabricación, no se requiere ventilación forzada como condición indispensable.
Al desconectar el cable de carga, tira siempre del conector y no del cable, para evitar posibles daños.

Este e-Charger de modo 4 se clasifica, conforme al apartado 5 de la norma UNE-EN 61851-1, como un sistema de suministro para vehículos eléctricos conectado a una red de corriente alterna (AC). El sistema de alimentación está compuesto por un cable fijo o una conexión permanente.
Su instalación es adecuada para entornos de vía pública y espacios de uso público o mixto, y es apto tanto para ubicaciones de acceso restringido como libre.
Puede montarse en pared o sobre pedestal, siempre sobre una superficie nivelada.
El equipo cuenta con protección contra contactos eléctricos según la clase II.

V2C lleva el símbolo CE. V2C aplica las declaraciones de conformidad
correspondientes.

V2C cumple la directiva ROHS (2011/65/CE). V2C aplica las declaraciones de conformidad correspondientes.

Los equipos eléctricos y electrónicos, así como sus accesorios, deben eliminarse por separado de la basura doméstica.

Si tienes alguna sugerencia para mejorar nuestros servicios y tu experiencia, te animamos a que nos lo hagas saber enviando un correo electrónico a [email protected].

¿Necesitas soporte técnico?

Genera una solicitud en el Centro de Soporte Técnico y nos pondremos en contacto contigo lo antes posible para ofrecerte la mejor solución.

Contactar con Soporte Técnico
